Диаметр провода и таблица соответствия диаметров с определением сечения
Эта таблица избавит вас от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.
| Диаметр проводникового элемента, мм | Площадь сечения проводникового элемента, мм2 |
| 0,8 | 0,5 |
| 0,9 | 0,63 |
| 1 | 0,75 |
| 1,1 | 0,95 |
| 1,2 | 1,13 |
| 1,3 | 1,33 |
| 1,4 | 1,53 |
| 1,5 | 1,77 |
| 1,6 | 2 |
| 1,8 | 2,54 |
Таблица соответствия диаметров с определением сечения
Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Для обеспечения бытовых нужд домов и квартир, таких проводников вполне достаточно . Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.
Лучше всего для замера толщины (диаметра) провода использовать микрометр или штангенциркуль
В приоритете микрометры, не важно – механические или электронные, покажут наиболее точный результат. Впрочем результаты, выданные штангенциркулем, тоже вполне пойдут
Чтобы сделать замер, необходимо очистить жилу от пластиковой изоляции, только вот не каждый продавец разрешит такие действия с концом провода на выставленной на продажу бухте. Поэтому, лучше всего, заранее купить метр кабеля и потом уже осуществлять замеры. После того, как данные о диаметре жилы получены, можно приступать к расчету сечения.

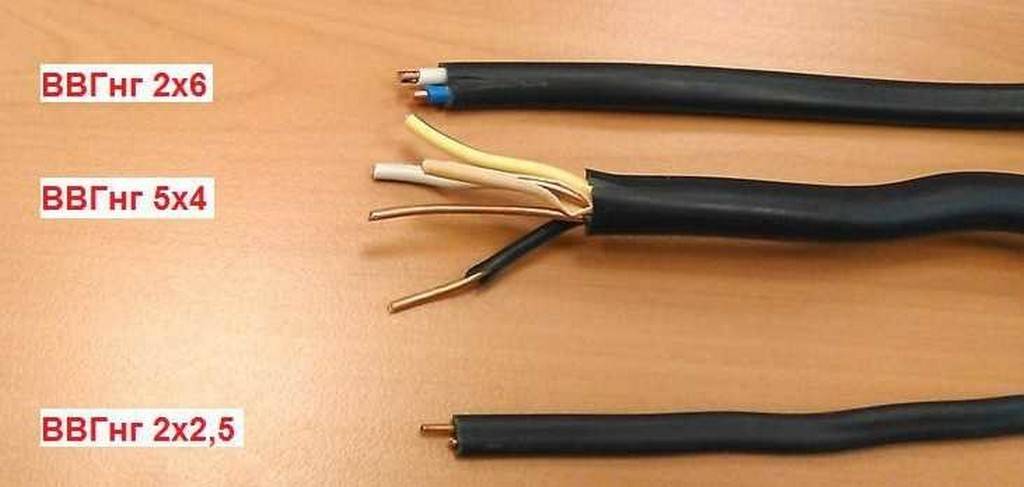

Маркировка проводов по диаметру
В частности, на бирке будет написано следующее: «ВВНГ 2х4». Эта кодировка обозначает следующее: в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

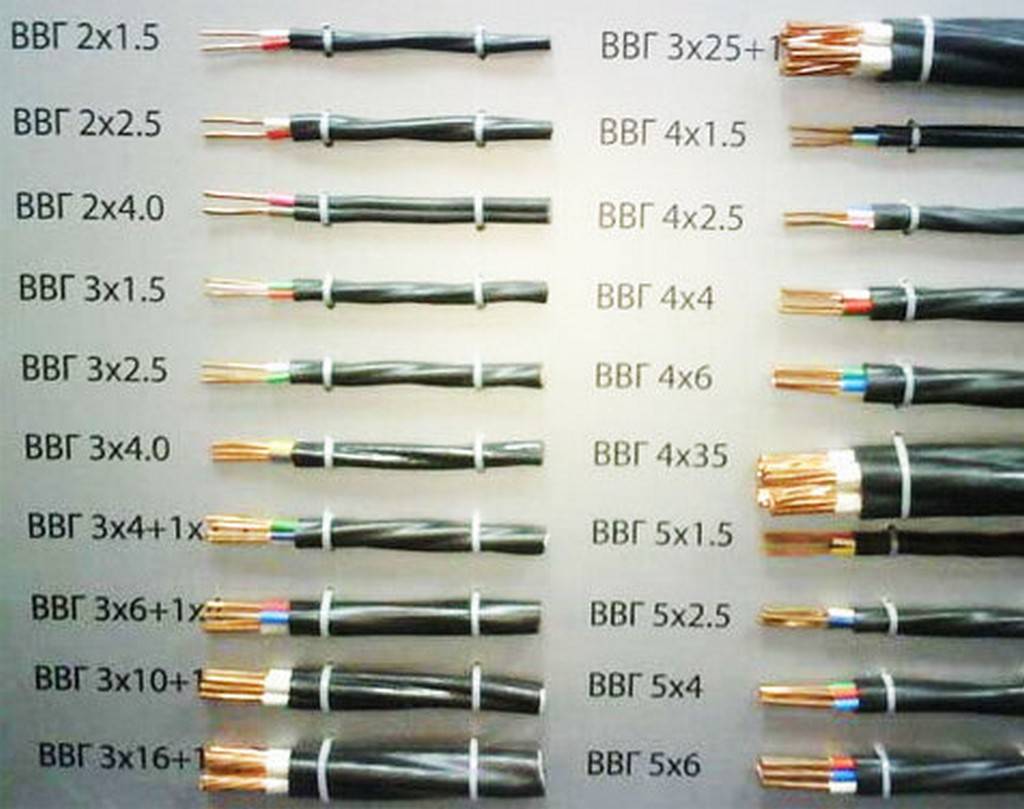

Маркировка проводов
Кабели управления
Данные виды электрических кабелей служат для управления стационарными и нестационарными маломощными механизмами и электрооборудованием, используемым в строительной, промышленно-производственной, сельскохозяйственной и других сферах (чаще всего используются для управления электродвигателями).
Распространенные марки и применение электрических кабелей данного вида:
• КУПЭВ. Используются в сетях до 250 В и частотой до 1000 Гц. Применяются для управления различным строительным и производственным оборудованием. • КУГВВ. Кабели управления с гибкими жилами. Используются для питания неподвижных и подвижных электроустановок. Также возможно применение в бытовых целях (например, для управления автоматическими воротами).
Для чего нужен расчет сечения кабеля?
Правильный выбор сечения электрического кабеля позволит смонтировать проводку таким образом, чтобы жители квартиры были в безопасности, как и их имущество. В погоне за экономией многие выбираются для разводки по квартире кабеля меньшей толщины или нужной, только вместо медной сердцевины останавливаются на алюминиевой.
Это приводит к таким последствиям:
- Прохождение токов большой мощности по несоответствующему кабелю приводит к его нагреванию, что разрушает изоляцию или просто перегорает, оставляя слабую цепь без питания.
- В некоторых случаях резкие скачки электричества способны настолько разогреть металл проводов, что возникает возгорание за счет термического воздействия на окружающие воспламеняющиеся объекты, например, обои, вагонку или другие покрытия стены.
- С повышением температуры кабеля в цепи растет сопротивление, что провоцирует изменения вольтамперных характеристик участка электропитания, для многих приборов такое «соседство» чревато поломками.
- Разрушенная изоляция оголяет провод, который для человека может быть опасным при контакте с ним, уберечься достаточно сложно, если место дефекта неизвестно.
- Найти проблемный сегмент проводки, вмурованной в стену, достаточно сложно, что в некоторых случаях требует замены проводки по всей длине от источника к проблемному месту. В конечном итоге выливается в крупную сумму, поскольку необходимо заплатить за работу электрика, купить новый, но уже с нормальными характеристиками, кабель, произвести ремонтные работы по ходу залегания провода.
Очевидно, что экономия на организации электросети в доме – это не лучший вариант сохранения своих средств. Тем более, что помимо финансовых затрат на ремонт проводки и квартиры в местах ее демонтажа, есть риск здоровью и всему имуществу. Пожаро- и электробезопасность является приоритетным правилом.
Чтобы правильно подобрать нужный кабель, необходимо выполнить следующие предварительные расчеты:
- Посчитать, для каждого помещения общее число установленных электроприборов.
- Для каждой точки подключения к электросети рассчитать рабочую суммарную нагрузку.
Выбрав материал проводника (алюминий или медь), необходимо произвести расчет нужного сечения в соответствии с полученной величиной нагрузки на отдельное помещение.
Все зависит от того, как будет организовываться сеть, предусмотрен электрораспределительный считок с разводкой по потребителям, точки планируется соединять параллельно или последовательно.
Коррекция показателей мощности
Также при расчете добавляют поправку в виде коэффициента спроса (Kс). Этот коэффициент показывает, какие приборы используются в сети постоянно, а какие в течение определенного времени. Специальный калькулятор и таблицы, где показан расчет мощности, упрощают все эти вычисления.
Коэффициенты спроса приемников собственных нужд (Kс)
| Наименование приемника | Коэффициент спроса |
|---|---|
| Освещение ОРУ: | |
| при одном | 0,5 |
| при нескольких | 0,35 |
| Освещение помещений | 0,6-0,7 |
| Охлаждение трансформаторов | 0,8-0,85 |
| Компрессоры | 0,4 |
| Зарядно-подзарядные устройства | 0,12 |
| Электроподогрев выключателей и электроотопление | 1,0 |
Но как поступить, если в характеристиках указаны 2 вида мощности: активная и реактивная? Причём первая из них измеряет в привычных всем кВ, а вторая – кВА. В наших сетях течёт переменный ток, величина которого меняется во времени. Поэтому для всех потребителей существует активная мощность, которая рассчитывается как среднее значение всех мгновенных переменных тока и мощности. К приборам с активной мощностью относятся лампы накаливания, электронагреватели. У таких потребителей энергии фазы тока и напряжения совпадают. Если же в электрической цепи задействованы агрегаты, накапливающие энергию, например, трансформаторы или электродвигатели, то у них возможны отклонения по амплитуде. За счёт этого явления и возникает реактивная мощность.
Для сетей, где существует реактивная и активная мощность, надо взять в расчет ещё одну поправку – коэффициент мощности (cosφ) или реактивную составляющую.
Таким образом, получается формула:
S= Kс*(P1+P2+…+Pn)/(220*cosφ*Рд), где:
- S – площадь сечения,
- Рд – допустимая величина нагрузки.
Помимо этого, рассматриваются возможные потери мощности по току, которые возникают во время прохождения по проводам. При использовании кабеля с несколькими жилами нужно умножить величину потерь на число этих жил.
Важно! Для всех этих вычислений потребуется не просто калькулятор, но и глубокие познания в области физики. Сделать точный расчет сразу без теоретических знаний не получится
Открытая и закрытая прокладка проводов
Электрическая проводка может быть двух типов:
- закрытая;
- открытая.
В большинстве случаев для квартир применяют скрытый монтаж. При помощи перфоратора или штробореза в стене или на потолке создают специальные углубления, в которые укладывается кабель. Дополнительно он может быть помещен в гофрированные трубки или рукава. Спрятав кабель, углубления следует заделать при помощи штукатурки. Единственным допустимым вариантом для современной скрытой проводки являются медные проводники. При этом следует заранее продумать потенциальное наращивание сети или процесс частичной замены ее компонентов. В идеале нужно применять провода плоской формы.
Укладка скрытой проводки в штробах
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Определение расчетных значений (мощностей) и токовых нагрузок электрооборудования
Задача расчёта мощностей нагрузок, не такая простая задача, как может показаться изначально. Например, определение мощности таких нагрузок как лампы накаливания, электроплиты не представляет каких либо затруднений, так как данный вид нагрузки потребляет определённую номинальную мощность, и данное значение может быть взято за расчетное.
Сложнее дело обстоит с электродвигателями, у которых значение потребляемой из сети мощности, напрямую зависит от механического момента вращения, соединенного с механизмом – металлообрабатывающий станок, вентилятор вентиляционной установки, циркуляционный насос и т. п.
Фактическая мощность, потребляемая в определённый момент времени электродвигателем, может значительно отличаться от указанной в паспортных данных номинальной мощности. Например, фактическая потребляемая мощность электродвигателя насоса может меняться в зависимости от: изменения состава перекачиваемой среды, давления в трубопроводе и т. п. Двигатель может оказаться как перегруженным, так и недогруженным.
Тем самым, расчёт мощности для определённой группы потребителей, ещё более усложняется.
Расчетную нагрузку для токоведущих жил необходимо принять наибольшую возможную нагрузку, как наиболее тяжелую для проводов и кабелей линии.
Расчетная нагрузка группы электрооборудования определяется по формуле:
Kс — коэффициент спроса для режима наибольшей нагрузки (мощности), учитывающий наибольшее возможное число подключенного электрооборудования группы. Для электродвигателей коэффициент спроса должен учитывать также значение параметра их загрузки;
Pу — номинальная электрическая мощность подключаемой группы электрооборудования, равная сумме всех номинальных мощностей подключаемого электрооборудования (кВт).
Коэффициенты спроса для каждого типа электрооборудования свои, для их определения следует руководствоваться СП 31-110-2003.
Определение расчётного тока для трёхфазного электрооборудования 380 В
Для дальнейших расчётов сечения проводников по условию нагревания, а так же по условию допустимой потери напряжения, необходимо рассчитать величину расчетного тока линии. Для трехфазного электрооборудования величина расчетного тока (Ампер) определяется по формуле:
P — Расчетная мощность всего подключаемого электрооборудования, кВт; Uн — номинальное напряжение питания, равное междуфазному значению (линейному) Вольт; cos ф— коэффициент мощности одиночного электрооборудования или среднее значение всего подключаемого оборудования.
Определение расчётного тока для однофазного электрооборудования 220 В
Величина расчетного тока (Ампер) для однофазного электроприемника или для группы приемников, подключенных к одной фазе сети трехфазного тока, определяется по формуле:
Пример №1.
Необходимо определить расчётный ток для столярной мастерской, запитанной от четырехпроводной линии номинальным напряжением 380/220 В. В мастерской планируется установить :
- 10 асинхронных электродвигателей, суммарной номинальной мощностью Py1=18 кВт.
- Освещение состоящие из ламп накаливания суммарной мощностью Py2=1,3 кВт.
- Шесть бытовых штепсельных розеток (для подключения различной оргтехники); Pу3= 0,06 кВт
Согласно СП 31-110-2003 коэффициент спроса (Kс) для металлообрабатывающих и деревообрабатывающих станков в мастерских, принимается при числе работающих электроприемников до 3 Kс = 0,5.
Коэффициент спроса для расчета групповой сети рабочего освещения, распределительных и групповых сетей эвакуационного и аварийного освещения зданий следует принимать Kс = 1
Установленная мощность штепсельной розетки, принимаем за 0,06 кВт коэффициент Kс = 1.
При смешанном подключении общего рабочего освещения и розеточной сети, расчетную нагрузку следует сложить.
Определяем расчётную нагрузку электродвигателей:
Освещения и розеток:
Определяем расчётную нагрузку розеток:
Суммарная расчётная нагрузка:
Расчетный ток определяем по формуле (2):
