Как подключить силовую розетку для электрической плиты

Требования к проводке

Эти мощные потребители электрической энергии подключаются с обязательным использованием заземления. Вилка для духового шкафа насчитывает 3 контакта для напряжения 220 В и 5 для 380 В. При установке техники, мощность которой превышает технические возможности электросети, потребуется прокладка нового силового кабеля. Электропроводка подводится к оборудованию через УЗО.

Технику расчетной мощностью до 2,5 кВт подключают к имеющейся энергосети. Для приборов свыше этого значения создается выделенная силовая линия. Рекомендуется кабель сечением от 6 мм², способный выдерживать постоянную нагрузку в 10 кВт. Желательно использовать УЗО C32. Под духовой шкаф энергопотреблением до 8 кВт подойдет электропроводка сечением 4 мм² и защитный автомат C25.

Как перенести розетку в другое место

Перенос силовой розетки путем штробления стены

В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

  • специальным удлинителем;
  • прокладкой новой линии;
  • наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Критерии выбора и стоимость


Однофазная розетка Legrand Характеристики розеток обязаны соответствовать силе напряжения, которая появляется сразу после подключения устройства.

Данный показатель можно найти самостоятельно. К примеру, разделяется суммарный размер мощности варочной панели на показатель напряжения электросети. Но чтобы перестраховать себя, полученный показатель нужно немного увеличить, примерно на 5 единиц.

Нужно знать, что варочные панели более мощные в сравнении с духовыми шкафами. Они легко выполняют свою работу, пользуясь мощностью 220 Вт и розеткой на 25 А. Большинство варочных моделей можно подключать и к обычным системам с напряжением тока 32А. Но отдельный аппарат также обязан быть не менее 40А.

Выбирая модель для электроплит, стоит иметь в виду, что для их работы существуют системы накладного и встроенного вида. Если осуществляется монтаж оборудования в деревянном строении, рекомендуется применять только установку накладных, при открытой проводке. Чтобы обезопасить себя от возникновения пожара, провод должен находиться в специальном кабель канале.

Однофазные, двухфазные и трёхфазные устройства для духовых шкафов и варочных панелей выпускаются многими производителями. Например, производитель качественных агрегатов Legrand. Существуют и более дешёвые аналоги, но они не могут обеспечить гарантией безопасности.

Стоимость однофазных вилок варьируется от 1300 до 2000 тыс. рублей. Двухфазные модели от 880 до 1200 тыс. рублей. На покупку трёхфазного, уйдёт не более 2500 тыс. рублей. Товары этой ценовой категории могут обеспечить качественную и безопасную работу.

Как правило, стоимость дешёвых, снижена за счёт замещения производственных материалов. Но вместе с тем, понижается и уровень безопасности.

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!». Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

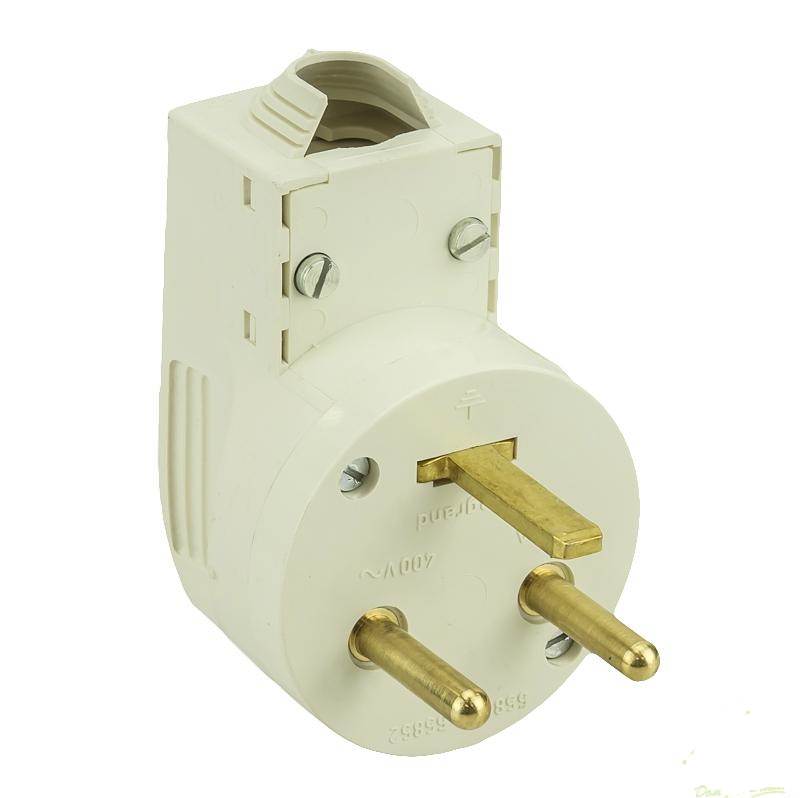

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А.  Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство —  это может нести угрозу здоровью и жизни.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно

Будьте внимательны

Это важно. Будьте внимательны

Аксессуары

Силовые розетки и вилки будут удобнее в применении, если использовать всевозможные дополнительные устройства.

Разветвители и удлинители

В некоторых ситуациях понадобится удлинитель или небольшой по размеру разветвитель. В отличие от удлинителя, компактный разветвитель лишен шнура. К удлинителю присоединяется одноместная или многоместная розетка, а также защитные приспособления и выключатель.

Компактные тройники чаще всего не отличаются конструктивной сложностью. Если такое устройство используется для подключения потребителей с разными стандартами, можно увидеть целые блоки с розетками под каждый технический запрос. Блок силовых розеток чаще всего предлагается в мультистандартном исполнении. Однако следует заметить, что такие разъемы редко снабжаются выключателями и предохранителями. В отличие от компактных тройников, удлинители обычно оснащаются выключателем, предохранителем, сетевым фильтром, а в некоторых случаях и УЗО.

Обратите внимание! Нередко встречаются компактные тройники ненадлежащего качества. Порой такие устройства отличаются ненадежными контактами, попросту не удерживая вилку в гнезде

В наиболее вопиющих случаях отсутствует необходимая защита от прикосновения к токопроводящим элементам.

Во времена СССР считалось, что к одной розетке не допускается одновременное подключение более трех электрических приборов. Однако ныне разработаны разъемы, которые могут работать с более значительными токами, так как широкое распространение получили компьютеры, в домах появилось много сложной и мощной бытовой техники.

Защита от детей

Для защиты детей от удара током используются специальные пробки. Такую пробку вытянуть из розетки самостоятельно будет не под силу. Принцип функционирования пробок может отличаться: в некоторых случаях понадобится вилка, тогда как в других для деактивации защиты нужно открыть механический замок.

Переходники и адаптеры

Во многих случаях избежать необходимости в переходнике поможет блок силовых розеток. Однако нередко не обойтись и без переходников, а также адаптеров. Не так уж часто после покупки электрического прибора обнаруживается, что в помещении отсутствуют розетки соответствующего стандарта. В такой ситуации выручит переходник.

Силовая розетка с переходником

Также переходник может пригодиться во время путешествия в страну, в которой используются другие электротехнические стандарты. Без переходного устройства не получится воспользоваться ни электрической бритвой, ни ноутбуком, ни зарядкой для мобильного телефона.

Не рекомендуется покупать дешевые переходники китайского производства. В данном случае экономия обернется риском для собственного здоровья и может повлечь поломку электроприбора

Также, пребывая за рубежом, следует обращать внимание на стандарты напряжения и частоты. Если в таком устройстве не предусмотрена защита от другого уровня напряжения или частоты, прибор может выйти из строя

Выпускаются также переходные устройства, благодаря которым возможно подключение техники к патронам для лампочек накаливания. Такие приспособления особенно часто использовались в 30-60 годы прошлого века, когда в домах ощущался недостаток стационарных розеток. В настоящий момент подобные устройства запрещены в большинстве стран мира, поскольку их эксплуатация довольно небезопасна. Однако в России такие переходники все еще имеются в продаже.

Виды розеток для электроплит


Контакты силовой розетки По предназначению изделия подразделяются на расчетное напряжение — 220 В и 380 В. К первому виду относятся приборы для эксплуатации в кухнях домов, дач, коттеджей и гостиниц. Второй вид изделий используется в ресторанах, больших столовых и на заводах по производству готовой еды. Исходя из предназначения разнится размер, количество конфорок и потребляемая мощность.

По количеству разъемов для бытовой сети 220 В розетки печные бывают такими:

  • фаза, ноль, земля (3);
  • 3 фазы, ноль (4);
  • 4 фазы, ноль, земля (5).

Различаются устройства и по сроку эксплуатации. Он зависит от таких факторов, как устойчивость к электролитической коррозии, истиранию и изгибанию. Главным показателем является количество циклов включения и выключения.


Наружняя и скрытая розетки для плиты По этому направлению классификация качества следующая:

  • высокое — 100000;
  • среднее — 75000;
  • низкое — 50000.

Исходя из условий эксплуатации и качества срок службы изделий варьируется в пределах 10-25 лет.

Монтаж розетки для электроплиты можно выполнять открытым или скрытым способами. Выбор зависит от места установки техники и варианта прокладки кабеля. Открытая установка является универсальной, применяется на улице, балконах и в деревянных зданиях. Скрытый метод используется в жилых домах из кирпича и железобетона. В данном случае перед тем как подключить розетку для плиты, в стене делается отверстия и штробы.

Способы подключения

Для подводки питания плиты можно использовать одну из следующих схем:

  1. Однофазная. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
  2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому подобное оборудование оснащается стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Сечение и материалы проводки в новостройках уже рассчитаны на эксплуатацию приборов с высоким энергопотреблением.

Для установки плиты своими руками, а также подключения особенно мощных моделей духовых шкафов используют силовую розетку с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазное электроустановочное изделие.

Особенности бытового прибора

p, blockquote 18,0,0,0,0 —>

Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.

p, blockquote 19,0,0,0,0 —>

Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.

p, blockquote 20,0,0,0,0 —>

Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.

p, blockquote 21,0,0,0,0 —>

Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.

p, blockquote 22,0,0,0,0 —>

Особенности розетки для электроплиты

Особенности силовых розеток для плит диктуются высокой мощностью этой группы электроприборов. Выбор разъема для электроплиты должен быть особенно тщательным, чтобы устройство соответствовало всем требованиям электробезопасности.

Ниже представлены основные характеристики, которые нужно учитывать при выборе такой розетки.

Допустимая величина тока

Чаще всего розетки предназначены под ток 10 или 16 ампер. Если подключить ток более высокой мощности, контакты перегреются и могут загореться. Исходя из сказанного, разъем должен соответствовать наибольшему току нагрузки. Для электроплит характерны следующие показатели:

  1. Потребляемая мощность до 7 кВт — понадобится набор «вилка-розетка» 32 А (номинал), но с максимальной кратковременной нагрузкой до 40 А.
  2. Потребляемая мощность свыше 7 кВт — нужна розетка с номиналом 63 А.

Количество фаз

Можно использовать один из двух вариантов:

  1. Однофазное подключение является стандартным для электробытовой техники. Применяется вилка с двумя полюсами. Заземление может как присутствовать, так и отсутствовать. Нередко применяется и третий контакт — нулевой. Этот контакт позволяет соединить металлическую конструкцию с нулевым потенциалом.
  2. Трехфазное подключение — лучший вариант для мощного электрического оборудования.

Силовые розетки 220 В для электроплит могут содержать следующее количество контактов в зависимости от фазы:

  • на одну фазу — до трех контактов;
  • на три фазы — до пяти контактов.

Виды силовых розеток

Современные силовые розетки, предназначенные для электроплиты, различаются по нескольким параметрам. Номинал напряжения в розетке от 380 В – для сети с одной фазой – существует несколько вариантов разъёмов, как подключить розетку для плиты с несколькими фазами:

с 3 контактами – земля, фаза, ноль;

с 4 контактами – 3 фазы, ноль;

с 5 контактами – земля, 3 фазы, ноль.

Их контакты могут быть игольчатые или ножевые.

Способ установки

На основании этой характеристики существует несколько видов устройств:

Открытая установка розетки под электрическую плиту оптимально подходит для лоджий или помещений с повышенной влажностью. Монтаж происходит на стену при открытой электропроводке или при использовании переходника адаптера электрической плиты.

Скрытая, или внутренняя розетка для электроплиты, используется в зданиях для частного использования, например, с однофазной сетью в 220В для электроплиты 32А. Устанавливается в специальные ниши – подрозетники, а провода прячутся в штробы.

Устойчивость к воздействию внешних факторов

Обладает отличиями розетка для электрической плиты и по степени защищённости, среди данных показателей самый распространённый IP44, где первая цифра – показатель устойчивости от пыли, а вторая – влагостойкости. При подключении розетки показатель для пыли используется от 0 до 6, а для влаги от 0 до 8.

Разновидность и предназначение

Данный критерий обеспечивает следующие показатели:

  • наиболее простые виды разъёмов для электроплиты без заземления;
  • разъёмы с заземлением;
  • разъёмы с предохраняющими шторками;
  • разъёмы с выталкивателями или таймерами;
  • с УЗО для участков с высокой степенью опасности.
  • Кроме этого, розетки для плит могут быть одинарные или двойные.

Эксплуатационные сроки

Эксплуатационный период силовой розетки для плиты 32А с применением мощности в 220В исчисляется численностью моментов включений / выключений. Изделия высокого качества могут обеспечить таких циклов до 100 штук.

Период применения розетки под кухонную электрическую плиту определяется вариантом зажимов в пружинном механизме с контактными лапками – быстрозажимные или двойные, каждый вариант по-своему хорош, но первый устанавливается моментально.

Факторы выбора розетки

При выборе розетки 220В для электроплиты 40А необходимо учитывать, что к ней подойдёт вилочный диаметр в 4 мм, являющийся стандартом на территории РФ и прочих стран бывшего СНГ, в то время как плита из Европы будет иметь несколько иной параметр вилочного диаметра, который соответствует 4,8 мм и является евростандартом

Также важно учитывать отдалённость контактов друг от друга, что может иметь отличие
