Что такое обрыв нуля в трехфазной сети — причины и защита

Обрыв нуля, отгорание нуля – последствия!

Рейтинг: 5 / 510Обрыв нуля, отгорание нуля – последствия!

«Все, что нас не убивает, делает нас сильнее». Спорное утверждение.

Его точно нельзя отнести к электричеству, потому что воздействие тока на человеческий организм зависит от огромного количества факторов начиная с температуры тела и заканчивая наличием болезней.

Разумеется, никто не застрахован от попадания под напряжение. Зато легко можно уменьшить вероятность такого происшествия. В этой статье расскажем подробно про обрыв или отгорание нуля, последствия этого, и меры защиты.

Как известно, наибольшее распространение получили три схемы питания электроприемников: треугольник, звезда и звезда с нулем. Первые две применяются преимущественно там, где нагрузка распределена равномерно по трем фазам.

Совет

Например, по таким схемам соединяются обмотки электродвигателей или трансформаторов. В жилых и общественных зданиях использую схему соединения «звезда с нулем» – обычная звезда с нулевым проводом.

Чем обусловлено ее применение?

Дело в том, что в жилом и общественном секторе нагрузка однофазная: одна квартира (этаж или частный дом) питается от одной фазы, следующая – от второй, еще одна – от третьей, далее – по второму кругу. Так как в вводной щит подходит три фазы напряжения, количество квартир в доме или подъезде кратно трем.

Этим пытаются добиться равномерной загрузки трех фаз. Однако нельзя достичь того, чтобы все квартиры включали и выключали электроприборы в одно и то же время. Чтобы сохранить симметричной трехлучевую звезду напряжений (слева), применяют нулевой проводник.

Неравномерность электрических нагрузок в виде электрического тока буквально стекает в землю по нулевому проводу (ток на рисунке).

Фото 1: графики эл. нагрузок в виде эл. тока

Сейчас квартиры и офисы наполнены бытовой электроникой – компьютерами, источниками бесперебойного питания, светодиодными лампами. Эти приборы создают токи большой частоты, которые тоже стекают в землю по нулевому проводу.

Токи нагревают место плохого контакта – а там наибольшее сопротивление. От нагрева сопротивление растет еще больше, это, в свою очередь, приводит в большему нагреву, в итоге нулевой провод может отгореть.

Рассмотрим этот вполне реальный случай; те же рассуждения будут при обрыве нулевого провода по каким-то другим причинам.

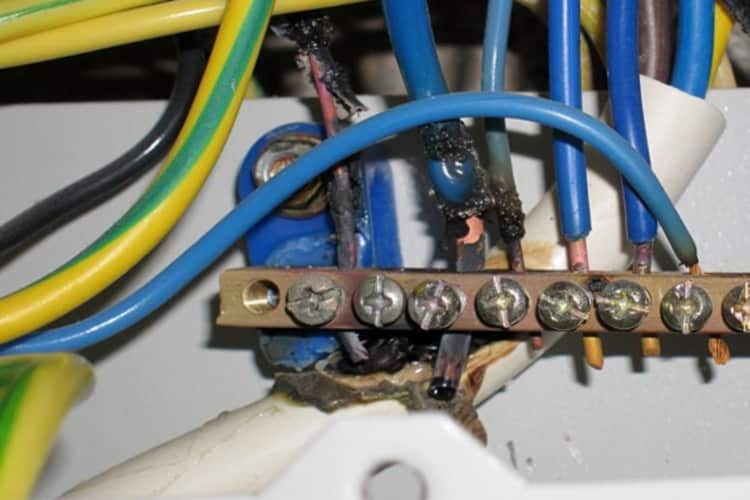

Фото 2: обгоревший нуль

Отгореть провод может в разных местах, которые можно свести к двум случаям:

1) обрыв общий: в трехфазном этажном щитке или вводном щите;

2) обрыв индивидуальный: в автомате, защищающем квартиру, или распределительной коробке, или розетке.

Во втором случае возможны два варианта: или в квартире/розетке просто пропадет напряжение, или напряжение 220-230 В будет даже там, где его совсем не ждут.

Может сложиться интересная картина: электроприборы работать не будут, и мультиметр покажет, что в розетке нет напряжения. На самом же деле напряжение будет и на фазе, и на нуле.

Напряжение с фазы на ноль может передаться через электрическую цепь какой-нибудь нагрузки, соединяющей фазу и ноль, будь то лампочка или зарядное устройство.

Обратите внимание

И если схема защитного заземления в квартире собрана неправильно, на корпусе микроволновки или стиральной машинки может появиться напряжение в 220 В. Опять же обычный автоматический выключатель этого не заметит. Защита техники от последствий обрыва достигается установкой в щитке реле контроля напряжения.

Фото 3: вольтметры

Перейдем от слов к цифрам. Обозначим напряжение в месте обрыва (или присоединения) нулевого провода как , – сопротивление фазы X или нулевого провода N. – ток в фазе X или нулевом проводе N. Все эти величины комплексные, т.е.

в расчетах надо учитывать сдвиг фаз в 120°.

Расчеты токов и напряжений в нормальном режиме (вместо подставляем сопротивление нулевого провода) и при обрыве нуля ( ) проводят в таком порядке: ищут напряжение в нулевой точке, вычисляют «искаженное» фазное напряжение и ток в фазе .

В нормальном режиме ток в «нуле» равен суме комплексных фазных токов.

Социальные кнопки для Joomla

УЗО или ДИФФ с защитой от обрыва нуля

Уважаемые форумчани подскажите Пожалуста. Меняю проводку в своей квартире. Возник вопрос как защитить себя от обрыва нулевого проводника? Говорят что есть такие УЗО или дифференциальные автоматы которые имеют защиту от обрыва нуля. Если есть такие то подскажите какой фирмы лучше установить и какая точная у них маркировка. Или может быть есть какой либо другой способ защиты?

Я брал себе в 2 квартиры вот это, только модель постарше: ” > . Работает весьма неплохо, порог кажется 185-255 В, время задержки 3 мин. Одну квартиру мне спасло, в районе много апаратуры погорело, а у нас – ниче, тьфу 3 раза.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 5 видов защиты oт:

дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных; повышенного напряжения (265±5 В).

Время срабатывания великовато – 0.5 сек, а в реале – кто знает.

имейте ввиду, что любые УЗО-диффы со встроенной защитой от перенапряжения не включаются автоматически, в отличие от реле. В вашем холодильнике продукты имеют шансы протухнуть в ваше отсутствие, а рыбки в аквариуме починут смертью храбрых.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 5 видов защиты oт: дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных; повышенного напряжения (265±5 В).

Скажите а есть ли что то подобное у других фирм производителей таких как АВВ, Legrand, Schneider Electric и тгд.

не думаю что эти фирмы опустятся до такого уровня.

Я имею введу что существует ли у других фирм производителей УЗО или дифференциальный автомат именно С ЗАЩИТОЙ ОТ ОБРЫВА НУЛЯ. Или эту проблему они решают с помощью других каких либо устройств, если да то каких именно ?

Просто нормально обслуживают сеть.

Скорее, у них рынка просто нет на такие устройства

У большинства фирм есть реле контроля напряжения, асимметрии фаз.

Во-первых, не от 5, а от 3х. 2 последних – вычеркиваем. Во-вторых, при обрыве нуля АД не спасает и от первых 3х, поскольку его электроника перестает работать. В данном случае, как мне видится, нужно реле напряжения+ ДИФ. Не электронный.

Извиняюсь, неправильно сформулировал. Первые 2 защиты будут работать, поскольку они зависят от ВА-47, который полностью механический, 3-я нет, поскольку эта защита возложена на электронный блок.

Извиняюсь, неправильно сформулировал. Первые 2 защиты будут работать, поскольку они зависят от ВА-47, который полностью механический, 3-я нет, поскольку эта защита возложена на электронный блок.

Не совсем уверен в праильности сказанного: При обрвые нуля перестанет работать УЗО – это факт. Но. Варистор работать не перестанет. Более того – он то как раз и сработает (при превышении 265В), сбросив свое сопротивление к нулю (его Uc=265В). Через него – ток КЗ и. электромеханика автомата. Все работает

конечно не перестает. Его там просто нет. Не увидел его в описании. Тем более, никто, даже шизанутый ИЭК, не будет ставить одноразовую защиту в свои устройства. Еще одним косвенным признаком этого служит отсутствие графиков, иллюстрирующих скорость срабатывания ДИФа при превышении пороговых напряжений. Лежит у меня один 12, разбирать не хочу. Да мне и не нужно, поскольку в инструкции, приложенной к нему, этот вид защиты (защита о перенапряжения) не упомянут.

Шо за квиточек, Вам додалы? Она (защита) там- есть! Подайте на него напряжение и увидите. Но, этот параметр – не сертифицирован. И напряжения отключения плавает прилично. Т.е., де факто- есть, де юре – нет! Смысл – зачем платить больше? 2ТС не подходит ИЭК (по религиозным соображениям?) , ставьте -реле напряжения + контактор. Ссылка- во втором посту темы.

Есть такое устройство, вот: ” >

Вы не думайте, в своем посте:

я не собственные соображения наприсал, а скопировал с сайта ИЭК . И защита эта – не одноразовая, посокольку варистор класса D замечательно себя чувствует под током 5 кА в течение, как минимум, 28 мкс, после чего эм расцепитель АВ должен его освободить от этой посильной ноши.

И почему ИЭК “шизанутый” (сумашедший, как я понимаю ) – что ОНИ Вам плохого сделали? Обидели чем-то?

{SOURCE}

Откуда в розетке 380в при обрыве нуля — наглядно, доступно, без формул.


Наверняка у каждого из вас, хотя бы раз в жизни сгорали бытовые приборы от перенапряжения. При этом многие слышали, что подобное не редко случается из-за обрыва ноля.

Давайте наглядно без формул, векторных диаграмм, смещений нулевых точек и т.п., с точки зрения обывателя попытаемся разобраться, каким же образом напряжение 380в, вместо привычных 220в, может оказаться в ваших розетках.

Ведь действительно возникает логичный вопрос, как это так, оборвался или отгорел один из проводов, а напряжение ни то что не пропадает, а становится даже больше.

Понимание этого процесса будет полезно каждому потребителю, дабы потом не возникало вопросов, зачем электрики пытаются «всунуть» в электрощиток, непонятные реле, стоимостью несколько тысяч рублей.

Чтобы доступно разобраться в сути этого явления, давайте вспомним разницу между последовательной и параллельной схемой подключения электроприемников.

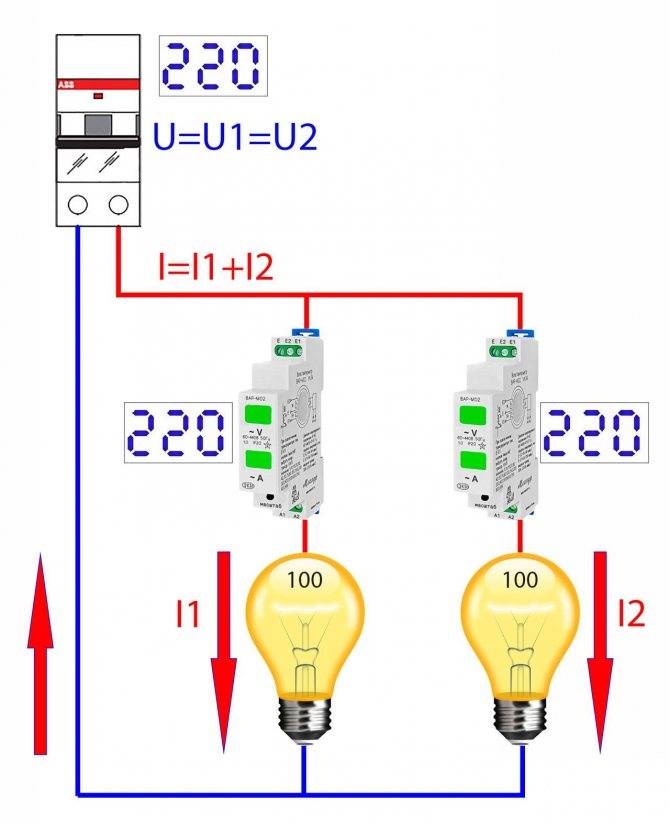

При параллельном подключении, фазный и нулевой проводники одновременно приходят ко всем потребителям в цепи. Нарисуем такую схемку, где этими потребителями будут обыкновенные лампочки накаливания.

На входе напряжение составляет 220в. При таком подключении, на каждой лампочке напряжение будет одинаковым, и при достаточном сечении проводников и малой нагрузке, не будет сильно отличаться от вводного.

При этом отключение или включение каждой лампочки по очередности, не сильно скажется на его значениях. Именно по такой схеме и подключены все розетки в ваших квартирах.

Однако если напряжение будет одинаковым, ток в цепи будет разным. Общее его значение складывается из суммы токов проходящих через лампочку №1 и №2.

Вы можете включать и более мощные приборы (лампы 200Вт, чайник), и все будет прекрасно работать.

Схема последовательного подключения несет в себе уже существенные изменения. Здесь питающий проводник (это может быть фаза или ноль), сначала приходит на первую лампочку, а далее от нее уходит на следующую.

Только после этого он возвращается на вводной автомат или в общую сеть.

Не важно количество токоприемников, их может быть 2,3,4 и более. Главное, чтобы они были строго подключены один после другого. Что же изменится, если вы включите последовательно две лампы по 100Вт? А случится то, что напряжение на них упадет примерно в два раза

Что же изменится, если вы включите последовательно две лампы по 100Вт? А случится то, что напряжение на них упадет примерно в два раза.

При этом общее вводное напряжение будет складываться из суммы падений напряжений на лампе №1 и лампе №2. То есть, 110в на одной и 110в на другой. Кстати, такой казалось бы недостаток, можно очень хитро использовать несколькими способами.

Напомню, что в параллельной схеме, U везде было одинаковым, не важно в какой точке. Здесь же одинаковым будет ток, при том в любой части электрической цепи I=I1=I2. Однако такая ситуация с равномерным падением напряжения, будет наблюдаться только в том случае, если все эл.приемники будут одинаковой мощности

Стоит вместо одной 100Вт лампы вкрутить 200 ваттную, и вы сразу же увидите разницу

Однако такая ситуация с равномерным падением напряжения, будет наблюдаться только в том случае, если все эл.приемники будут одинаковой мощности. Стоит вместо одной 100Вт лампы вкрутить 200 ваттную, и вы сразу же увидите разницу.

На лампочке 100Вт будет напряжение 146В и она будет гореть довольно ярко. В то же время более мощная 200 ваттная будет еле светиться.

Связано это с тем, что падение напряжения напрямую зависит от сопротивления потребителя. На более мощных приборах сопротивление маленькое.

Вот примерные данные по стандартным лампочкам, предназначенным для работы в сети 220В:

{SOURCE}

Наиболее вероятные причины нагрева

На тематических форумах периодически возникают споры относительно причин, вызывающих нагрев жил с нулевым потенциалом при нормальном состоянии фазных проводов бытовой сети. Несмотря многочисленные дискуссии по данному вопросу, существует всего три фактора, способные вызвать рассматриваемое негативное воздействие:

  1. Низкая надежность электрического контакта.
  2. Влияние высших гармоник.
  3. Повышенная нагрузка на ноль.

Предлагаем детально рассмотреть каждую из перечисленных выше причин.

Низкая надежность электрического контакта

Указанная причина наиболее характерна для старых проводок из алюминиевых проводов. Недостатки этого материала неоднократно описывались в других публикациях на нашем сайте, но не будет лишним еще раз кратко перечислить их:

  • Образование оксидной пленки на проводе, что вызывает рост сопротивления контакта.
  • Пластичность материала требует регулярного подтягивания соединений.
  • Перегрев алюминиевого провода повышает его хрупкость.

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает

Ради справедливости следует заметить, что данная проблема может наблюдаться и у медных проводов. Пример плохого контакта с нулевой шиной в квартирном щитке продемонстрирован на фото.


Перегрев нулевых проводов из-за плохого контакта

Характерно, что приведенная проблема чаще всего проявляется именно в квартирных щитках, а не электроточках. Это объясняется тем, что на контактные соединения проводов с нулевой шиной приходится более значительная нагрузка, чем на отдельную розетку.

Влияние высших гармоник

С появлением в быту и офисах большого количества электрических приборов, оснащенных импульсными БП возникла проблема с перегревом и, как следствие, разрушением (отгоранием) провода рабочего нуля. Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

С появлением большого числа электропотребителей, создающих нелинейные нагрузки, происходит повышение тока, идущего через рабочий ноль. Это может привести к отгоранию последнего в старых энергосистемах. Примеры бытовых электроприборов вызывающих нелинейность:

  • Микроволновые, индукционные, а также дуговые электропечи.
  • Светодиодные и газоразрядные источники света.
  • Все устройства с импульсными БП.
  • Инверторные электрические машины и т.д.

Чтобы не допустить обрыва нуля вследствие влияния высших гармоник, в некоторые нормативные документы были внесены изменения

В качестве примера можно привести ГОСТ 30804.4.30 2013, в котором предписывается при расчетах принимать во внимание гармоники, чей порядок от 40-го и выше. В ГОСТе 50571.5.52 2011 рекомендуется выбирать сечение кабеля в зависимости от самой нагруженной токоведущей жилы, при этом должна учитываться и токовая нагрузка рабочего нуля

К сожалению, рамки текущей статьи не позволяют более полно раскрыть тему высших гармоник, но мы обязательно к ней вернемся в одной из последующих публикаций на нашем сайте.

Повышенная нагрузка на ноль

Иногда можно услышать, что перегрев провода нуля связан с повышенной нагрузкой из-за подключения соседа к шине РЕ с целью воровства электричества. Такой вариант интересен, но не реализуемый. В одной из наших публикаций, где описывались различные конструкции электросчетчиков, рассматривалась их устойчивость к различным способам воровства электрической энергии. В частности, там разбирался вариант использования земли в качестве рабочего нуля и объяснялось, почему данный способ не работает на современных устройствах энергоучета.

Как уже упоминалось выше, в нулевом рабочем проводе ток может превысить фазный только в случаях проявления высших гармоник. Подключение соседа к нулю (в Вашем щитке) вызовет перегрев данного провода, если в результате таких действий образуется плохой контакт с общей шиной.

Обрыв нейтрального проводника

Обрыв нулевого провода в 3-х фазной электрической сети самая неприятная авария, которая вызывает немедленно перекос фаз. Она является непосредственной причиной выхода из строя однофазного электрооборудования.

В этом случае величина напряжения становится 380 В, вместо положенных 220 В, что будет катастрофой для электроприбора, рассчитанного на данное напряжение.

На электрических подстанциях в силовых согласующих трансформаторах 3 имеющихся обмотки, соединены по схеме «звезда». Из общей точки их подключения исходит нулевой проводник. В случае его обрыва в электросети создается несимметрия напряжений, то есть перекос фаз, который находится в прямой зависимости от подключенной нагрузки. Ниже рисунок демонстрирует такую ситуацию.

Рисунок показывает: если все нагрузки RH одинаковы, то наиболее загруженной окажется фаза C, а разгруженная – фаза А. Обрыв нейтрального проводника вызывает неуправляемый процесс.

Последствия обрыва нулевого проводника

В конечном результате неуправляемого процесса последует перераспределение в фазных шинах разности потенциалов. Проводник фазы, которая подвержена наибольшей загрузке, будет выполнять роль нейтрального провода и напряжение в нем увеличится до 380 вольт. В фазной шине, загруженной по минимуму, напряжение «проседает» до 127 вольт и ниже.

Тогда, если в домашней электросети будут включены электроприборы, то индикатор будет показывать наличие в розетках двух фаз, то есть 380 В. Все потребители электроэнергии будут запитаны по принципу «Звезда без нуля».

Отсюда следует, что выйдут из строя первыми потребители энергии с двигателями. К их числу следует отнести: холодильники, вентиляторы, сплит-системы, стиральные машины, кондиционеры.

За ними последуют ИБП и приборы, в конструкцию которых включены нагревательные элементы. Точная радиоэлектронная аппаратура, которая содержит элементы локальной защиты пострадает меньше всего. Современный телевизор, скорее всего, отключится, но сгореть не должен.

В худшем положении окажутся потребители электроэнергии, находящиеся «в конце» данной цепочки. На этом участке сети будет наблюдаться превышение допустимых величин нагрузки и положение усугубляется тем, что далеко не все автоматы сработают в штатном режиме.

Тогда возрастает вероятность возгораний источников потребляемой мощности и электропроводки. В этом состоит исключительный эпизод перекоса фаз. Полная асимметрия напряжений сети приводит к поражению электрическим током, если к тому же отсутствует надежное дополнительное заземление.

Методы защиты

Одна из причин обрыва нейтрали указывает на неверное подсоединение нулевого проводника либо нарушение последовательности подключений проводов электриком. Однако аварийная ситуация также может создастся и без человеческого фактора.

Так, например, не исключено «отгорание» нейтрального проводника на электроподстанции или в силовом распределительном щите, обрыв жилы в электрическом кабеле и др. Когда нулевой проводник не надежно закреплен, то он нагревается, окисляется и в конечном итоге перегорает.

Использование больших номиналов предохранителей также может привести к аналогичному результату. Частенько нулевая жила обрывается от обледенений, проведения некачественных ремонтных работ, от сильного ветра и др.

Единственный выход из такого аварийного положения просматривается в немедленном отключении питающего напряжения. Это действие доступно сделать вручную, но не всегда можно успеть. С подобной задачей на высоком уровне справляются автоматические устройства защиты, которые способны моментально отключить сеть при возникновении в ней перенапряжения.

К таким устройствам относятся стабилизаторы, УЗО, в которых предусмотрена защита от повышенного напряжения, дифференциальные автоматы, реагирующие на обрыв нейтрали, автоматические выключатели.

Возможности автоматических выключателей расширяются, если совместно с ними используются расцепители напряжения, срабатывающие от допустимой максимальной и минимальной величины разности потенциалов. Нередко для предупреждения аварийных ситуаций используются специализированные реле напряжения.

Эффективен также ограничитель перенапряжения УЗИП. Он отключает электросеть при перенапряжении в электрической проводке, которое возникает из-за обрыва либо «отгорании» нейтрального проводника, при попадании разряда молнии и по ряду других причин. Часто используется в частных домовладениях.

Обрыв нулевого провода: последствия и защита

В трехрисфазных электросетях, широко распространенных в России, чаще всего нагрузка подключается «звездой», то есть с применением нулевого провода. В такой цепи напряжение между фазой и «нулем» составляет около 220В, а между фазами — около 380В.

Плохой контакт, или ошибка электрика, могут привести к опасной ситуации, которую называют «обрыв нулевого провода». Надо понимать, что собственно обрыв провода не вызывает поломки нагрузки, но вызывает изменение напряжения в сети. Так, если на щитке, входящем в дом, пропал контакт на нулевом проводе, и подключена равномерная нагрузка (например, трехфазный двигатель) то все будет нормально работать. Но на практике, нагрузки на фазах отличаются по номиналу. И чем больше это отличие, тем больше перекос фаз.

Дело в том, что номинал нулевого провода в доме (подъезде, цеху, или другом участке сети) сместится от фактического нуля в сторону наибольшей нагрузки (наименьшего сопротивления). Если на фазе А лампочка 40Вт, на фазе В компьютер 200 Вт, а к фазе С подключается обогреватель 3000 Вт, то напряжение в локальной сети на фазе С приблизится к нулю, на фазе А будет почти 380 В, а на фазе В — поменьше, например, 350 В. Понятно, что и для лампочки, и для компьютера это приведет к поломке. Пониженное напряжение на фазе также может привести к плачевным последствиям для подключенной нагрузки. Трехфазная нагрузка (например, электродвигатель насоса) подключенная к сети с таким перекосом, также будет повреждена.

Если обрыв нулевого провода произошел на более раннем участке сети, например, в щитовой большого цеха или поселка, то номинал подключенных нагрузок будет отличаться не так сильно, и потенциал на «нуле» будет «плавать» до тех пор, пока не приведет к поломкам и аварийному отключению сети. Кроме выхода из строя подключенных приборов, есть еще опасные моменты. Повышенное напряжение может привести к пожару! Не пытайтесь проверять сеть подключением другой нагрузки. Работайте с электрооборудованием, соблюдая правила безопасности. Помните, что на нулевом проводе может быть опасное для жизни напряжение до 220 В!

Если вы живете в квартире и пользуетесь подключением к однофазной сети, то не следует считать, что обрыв нулевого провода вас не коснется. Ваша однофазная сеть — это всего лишь участок одной из фаз большой трехфазной сети. Например, в подъезд входит три фазы, а на этаже они распределяются по квартирам. Таким образом, при обрыве нулевого провода, в некоторых квартирах будет заниженное напряжение, а в других — завышенное, что приведет, как минимум, к массовым поломкам электроприборов.

Как защититься от последствий обрыва нулевого провода? Нам необходимо отключить нагрузку при повышении напряжения между фазой и нулевым проводом (а также при понижении ниже установленного минимума). Для защиты трехфазных потребителей электроэнергии применяют трехфазные реле напряжения. Например, RN-03-02 (рис.1) отключит трехфазную нагрузку при помощи внешнего пускателя. Схема подключения на рис.2.


Рис.1. Реле напряжения RN-03-02


Рис.2. Схема подключения RN-03-02

Реле напряжения RN-03-30(рис.3) позволяет подключить нагрузку без применения пускателя, так как имеет три встроенных исполнительных реле.


Рис.3. Реле напряжения RN-03-30

Если у вас однофазная сеть или вы подключаете к трехфазной сети только однофазные нагрузки, то можно применить однофазное реле RN-01-02, RN-01-30, RN-01-63 (см.рисунки ниже). Эти реле отличаются максимальной мощностью подключаемой нагрузки. В случае однофазных нагрузок, подключенных к трехфазной сети, понадобится три реле. Реле RN-01-02 рассчитано на ток нагрузки до 10А, более мощные нагрузки подключаются через пускатель (схема приведена на рис.7).


Рис.4. Реле напряжения RN-01-02


Рис.5. Реле напряжения RN-01-30


Рис.6. Реле напряжения RN-01-63


Рис.7. Схема подключения RN-01-02

Кроме повышенного или пониженного напряжения в сети, трехфазные нагрузки подвержены другим опасным аварийным факторам. Их необходимо защищать от склеивания фаз, нарушения порядка чередования фаз. От таких аварийных ситуаций защитят реле контроля фаз RKF-03-02, реле защиты электродвигателя RZD-03-02, RZD-03-30. Эти приборы обеспечит наиболее полную защиту трехфазных нагрузок. Подключаются к сети также, как и реле напряжения..

Релейные приборы защиты сети обеспечивают отключение потребителей электроэнергии при аварийном отклонении напряжения в сети и, тем самым, спасают подключенные электроприборы от поломки, а саму сеть от повреждения и возможного пожара. После устранения причины аварийного отключения, реле напряжения проверяет параметры напряжения в сети, и подключит нагрузки.

Что происходит в электросети при обрыве нуля?

Рассмотрим отдельно, изменение режима работы трехфазной сети при обрыве магистрального нуля и как поведет себя однофазная электрическая проводка, если отгорание нулевого проводника произойдет на вводе.

Отгорание нуля в трехфазной сети

Внесем изменения в рисунок 1, вызванные аварией, а именно отключением нуля .

Оборвался нулевой магистральный проводник

В данном случае обрыв общего нулевого провода приведет к тому, что движение электрического тока по нему прекратиться. В результате все квартиры R1-R3 будут запитаны по типу подключения «звезда без нулевой магистрали». Другими словами, при обрыве нуля на каждую квартиру будет поступать не фазное, а линейное напряжение.

Контур из квартир 1 и 2

Для примера предлагаем рассмотреть, как сложится ситуация в квартирах 1 и 2. Нагрузка электрических приборов суммируется в данном контуре при прохождении через него тока I12. Соответственно, уровень напряжения для квартир установится в зависимости от нагрузки подключенных к сети приборов. То есть: U1 = I12*R1, а U2 = I12* R2. Из этого следует, что суммарная величина силы тока составит I12 = U12 / (R1+R2) :

Обратим внимание, что суммарное напряжение контура будет равно линейному в данной электросети, то есть U12 = 380 вольт. Но при этом показатели U1 и U2 могут варьироваться в диапазоне 0-380 вольт и, естественно, существенно отличаться друг от друга

На данные значения может влиять как нагрузка подключенных приборов в каждой из квартир, так и ее активная и пассивная составляющая.

В результате если произойдут проблемы с нейтралью трансформатора (нулем источника), велика вероятность выхода из строя подключенных к сети приборов. Причина – повышение уровня напряжения в сети.

Обрыв нуля в однофазной сети

В данной ситуации последствия будут не такими печальными, как в описанном выше случае, но, тем не менее, если отгорает вводный ноль в системе TN-C, это может представлять серьезную опасность для жизни человека.

Отгорание нуля в схеме однофазного потребителя

Для однофазных нагрузок обрыв нуля будет аналогичен отключению напряжения, за исключением того фактора, что на фазном проводе останется потенциал, представляющий опасность для жизни. Причем, он также проявится там, где был ранее защитный ноль в контактах розеток. Если корпуса электроприборов заземлялись рабочим нулем, то весьма велика вероятность негативных последствий. В системах TN-C-S фактор риска существенно сокращается, за счет использования PEN проводника.

Проверка одного длинного провода

А если нужно проверить только одну жилу? Это можно сделать так. Например есть 2-х проводный кабель, и интересует, оборвана ли только одна линия, и если да, то какая.

В основном вы должны делать то же, что и в предыдущем этапе, только с использованием дополнительного провода с любым поперечным сечением.

Берем дополнительный шнур и с одной стороны прикручиваем его к проводу, который хотим исследовать. Ведем его ко второму месту, где расположен второй конец провода.

Касаемся щупами и измеряем. Если всё хорошо, будет результат измерения близко к 0 Ом, если что-то пойдет не так, измерение будет несколько kΩ, MΩ или даже на дисплее будет просто 0L — обрыв.

Схемы подключения трёхфазных двигателей

Существует два способа подключения к трёхфазной сети, причём это касается не только электродвигателей. Нагревательные элементы также можно подключить «звездой» или «треугольником». Попробуем понять, в чём заключается различие между ними.

ФОТО: siemens-com.ruЭлектродвигатель можно подключить двумя способами

«Звезда» и её особенности

Соединение «звезда» представляет собой следующее: к началу каждой обмотки подключается фазный провод, а все концы соединяются между собой. При этом в месте соединения образуется «технический ноль». Он крайне нестабилен, а потому не используется в электрической цепи.

Подобное соединение не позволяет двигателю выйти на полную мощность, однако это способствует увеличению срока службы оборудования. Также, в защиту подобного соединения можно сказать, что пуск двигателя будет очень плавным, оборудование сможет переносить кратковременные перегрузки и меньше нагреваться. Поэтому, если максимальная мощность электромотора не требуется, лучше всего выбрать именно способ подключения «звездой».

ФОТО: rusenergetics.ruСоединение «звезда» поможет увеличить срок службы электромотора

«Треугольник»: плюсы и минусы способа подключения

Здесь обмотки соединяются последовательно. Начало одной из них коммутируется с концом другой. Такой вариант имеет определённые недостатки, такие, как высокие пусковые токи и перегрев при длительной работе. Однако есть здесь и значительные преимущества перед соединением «звезда». Оборудование, при подобном подключении, выдаёт максимальную мощность, что зачастую становится решающим критерием при выборе способа монтажа. Электродвигатели, подключённые «треугольником» развивают максимальный крутящий момент. Чаще всего соединение «треугольник» используют для подключения агрегатов с большой мощностью, например, станков в промышленных цехах.

ФОТО: infourok.ruСоединение «треугольник» позволяет использовать максимальную мощность оборудования

Комбинированный вариант соединения

В некоторых случаях используется комбинированный вариант «звезда-треугольник». Электродвигатель мягко запускается на соединении «звезда», а после того, как набирает необходимые обороты, реле переключает его на «треугольник». Однако не все двигатели можно подключить подобным образом. К примеру, существуют электромоторы, имеющие всего 3 вывода в контактной группе. Они изначально изготовлены под соединение «звезда» и подключить их «треугольником» невозможно.

ФОТО: meganorm.ruКомбинированное соединение подойдёт не для всех типов двигателей

Если объединить распространённые типы включения в трёхфазную сеть, можно увидеть следующую картину.

ФОТО: birmaga.ruНаиболее распространённые типы включения в трёхфазную сеть

Защита от обрыва нуля в трехфазной сети

Обрыв нулевого провода в системе заземления TN-C-S имеет свои особенности. Эта система электроснабжения наиболее распространена.

Система заземления TN-C-S

От трансформатора подстанции к потребителю электроэнергии подходят четыре проводника. Это три фазных провода L1, L2, L3 и проводник PEN, который совмещает функции рабочего нуля N, и защитного провода PE. У трансформатора подстанции проводник PEN заземлен. На входе в здание на ВРУ (вводное распределительное устройство) или в силовом щите проводник PEN разделяют на рабочий ноль N и защитный PE.

На лестничную площадку каждого этажа подводят 3 фазы, рабочий ноль и защитный провод. Далее 3 фазы стараются равномерно распределить по квартирам. Нагрузки в квартирах далеко не одинаковые, но напряжения по фазам примерно одинаковые. Это вызвано тем, что сдвиг фазы трехфазного тока составляет 120 градусов и при одинаковых нагрузках на 3 фазах ток нейтрали будет равен 0. При расхождении нагрузки на фазах, на нейтрали появится небольшой ток.

То есть, в этом случае нейтраль является компенсатором при расхождении нагрузок по фазам. Если произошел обрыв проводника PEN распределительного устройства в системе электроснабжения TN-C-S, то напряжение по фазам в квартирах может очень сильно отличаться. Напряжение в квартирах, где включена большая нагрузка (духовка, печь) может быть небольшим, а в квартирах, где нагрузка небольшая, напряжение может вырасти до максимума 380 В. Повышенное напряжение, появляется на нейтральном проводнике через нагрузку соседней квартиры, с другой фазой.

Подключение РН-113 в электрощитке

Высокое напряжение выведет из строя все включенные электроприборы и освещение. Так как в системе TN-C-S проводники N и PE соединены вместе, то при появлении напряжения на проводнике N вызовет напряжение на защитном проводнике PE, который соединен с корпусами электроприборов. При прикосновении человека к корпусу электроприбора и одновременном касании открытых частей металлических конструкций (металлические трубы, раковины, ванны) имеющих другой потенциал, получит удар током.

В некоторых домах возможно повторное заземление ВРУ или домовых электрощитов. В этом случае на корпусах электроприборов будет находиться уравнивающий потенциал, что значительно снизит вероятность поражения человека током. Для защиты от обрыва нуля в квартирах нижних этажей можно устанавливать заземляющий контур.

Однако индивидуальные контура заземления не способны в полной мере защитить человека от поражения электрическим током в виду недостаточной влажности и состава почвы, сопротивления заземления, не соблюдения правил монтажа контура и его обслуживания

Поэтому важно устанавливать в квартирных щитках реле напряжения, которое защитит электроприборы и человека от поражения током.  Для полноты защиты наряду с реле напряжения устанавливают УЗО (устройство защитного отключения)

Пример квартирного щитка с УЗО и реле напряжения

Если произойдет обрыв нуля в квартирном щитке или в электропроводке квартиры, то есть обрыв нуля в однофазной сети 220 вольт, то такая неисправность не страшна для электроприборов, так как электрическая цепь не замкнута, в результате чего прибор работать не будет. Для человека обрыв нуля в однофазной сети 220В может нести опасность, если:

нулевой провод используется как защитное заземление и присоединен к корпусу электроприборов (что запрещено):

— оголенный нулевой провод касается корпуса электроприбора.

Для защиты также рекомендуется устанавливать УЗО и реле напряжения в квартирный щиток.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
