Системы вентиляции с рекуперацией тепла: делаем самодельный рекуператор

По каким параметрам следует выбирать рекуператор

Первое, на что требуется обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на формулировки, которые использует производитель или продавец оборудования. Часто мы слышим следующее: «КПД до 99%», «эффективность до 100%» «эксплуатация до -50ºС» – все эти фразы – не более чем проявление маркетинговой стратегии с одновременной попыткой ввести покупателя в заблуждение

Как показал опыт эксплуатации рекуператоров в российском климате, металлические рекуператоры стабильно работают при понижении температуры до -10ºС. Дальше начинается процесс снижения КПД из-за обмерзания рекуператора. Чтобы этого не происходило, многие производители используют дополнительные источники нагрева (электрический преднагрев).

Второе, на что нужно обратить внимание, это на толщину корпуса оборудования, на материал, из которого изготовлен каркас корпуса и на наличие мостиков холода в корпусе. Опять возвращаемся к опыту использования: рассмотрим особенности корпуса толщиной 30мм

Данный корпус не выдерживает понижения уличной температуры до -5ºС и его необходимо изолировать дополнительно. Если корпус выполнен из алюминиевого каркаса, то дополнительная изоляция также станет его неотъемлемой частью. Ведь алюминий – это один большой мостик холода, «раскинувшийся» по всему периметру корпуса.

Третье: одна из частых ошибок при выборе рекуператора состоит в том, что покупатель не учитывает свободный напор вентиляторов. Он видит только волшебную цифру – 500 м³ и цену – 50 тыс. руб., а о том, что вентилятор имеет напор – 0 Па при 500 м³ покупатель узнает только после окончания ремонта дома, то есть во время эксплуатации уже установленного оборудования.

Четвертый критерий выбора заключается в наличии автоматики и в возможности подключения к ней опциональных компонентов. Автоматика позволяет значительно снизить эксплуатационные издержки и добиться максимального комфорта при работе оборудования.

Что касается производительности: основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 60 м³ на одного взрослого человека или один крат в час от общей кубатуры обслуживаемых помещений (гостиная, кухня, спальни). При выборе рекуператора нужно смотреть не только на производительность установки, но и на напор вентиляторов, которые прокачивают вашу вентиляционную сеть по дому.

Расчет требуемой производительности лучше доверить специалистам. Ведь в случае ошибки замена рекуператора потребует ощутимых финансовых затрат.

Шувалов Дмитрий инженер

Рассчитывая и выбирая установку, для получения более точной информации, придется читать профильную литературу и форумы, обзванивать производителей и поставщиков оборудования (тема очень обширная). Всегда лучше обратится к специалистам. А тем людям, которых этот совет не останавливает, все равно рекомендуется подтвердить правильность выбора у производителя или дистрибьютора оборудования.

Тем не менее, есть несколько рекомендаций, которые помогут застройщику выбрать модель рекуператора, опираясь на свои собственные представления о комфорте и практичности.

Изготовление пластинчатого рекуператора вентиляции своими руками

схема движения воздуха в теплообменнике

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

Ход работ:
так размещаются пластины теплообменника

• Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;

• Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;

Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;
Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;
С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;
Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Типы воздушных рекуператоров

Изготовить рекуператор своими руками по чертежам несложно, стоит только приложить определенные усилия, подробно изучить разновидности этих приборов. Наиболее распространенные агрегаты, устанавливаемые в жилых домах, коттеджах:

1. Рекуператор пластинчатого типа. Он представлен специальными прочными пластинами, которые собраны одним цельным кубом. В нем воздушные потоки не смешиваются, но обмениваются при этом своими температурными показателями. Пластинчатый прибор отличается небольшими размерами, конструктивно прост, поэтому и нашел широкое применение.

2. Механизм роторного действия предполагает подключение к источнику электроэнергии. На имеющемся цилиндре закрепляется роторная деталь, которая прокручивается без остановки между каналами, подающими и удаляющими воздушные потоки. Существенная особенность роторных установок заключается в масштабных размерах, этим и объясняется их применение и монтаж на промышленных объектах. При этом отличается высокая производственная эффективность, достигающая отдачи в 85% и более.
3. Установка с водяной рециркуляцией очень похожа на пластинчатый механизм, но конструкционно она более сложная, оснащенная структурными элементами, присутствующими в разных местах. Теплоноситель в данном случае циркулирует только в принудительном режиме при помощи электричества и может быть представлен антифризом или обычной водой.
4. Рекуператор на крышу. Он не используется для установки в жилые здания, эксплуатируется чаще всего в производственных масштабах. Если говорить про коэффициент полезного действия, он достигает показателя в 68−70%. Обустройство таких агрегатов не требует значительных финансовых вложений.

Выбираем рекуператор для квартиры и дома

В то время как в Европе такие устройства устанавливают повсеместно, в нашей стране они пока не слишком распространены. И это большое упущение, потому, что рекуператор способен решить две важнейшие задачи: постоянно наполнять помещение свежим воздухом и при этом существенно снизить наши затраты на отопление.

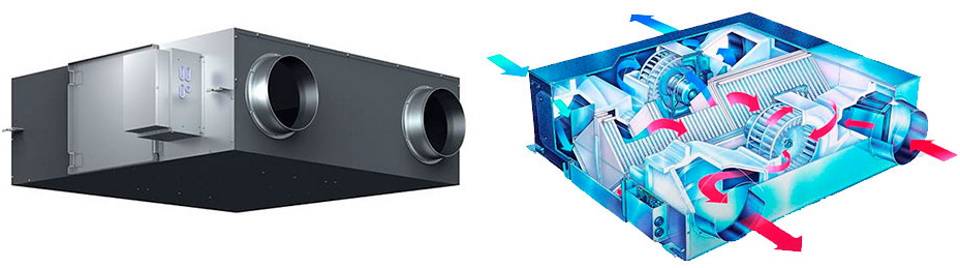

Рекуператор – особая приточно-вытяжная установка, которая выводит из помещения отработанный воздух и одновременно наполняет его свежим, с улицы. Внутри прибора есть теплообменник, который аккумулирует комнатное тепло и потом отдает его воздушным потокам с улицы, подогревая их. Благодаря этой способности, прибор называется рекуператором, что в переводе с латыни означает «получающий обратно, возвращающий».

Экономическая выгода от установки рекуператора очевидна в первую очередь частным домовладельцам, которые сами отапливают свой дом и платят за каждый градус. Ценное тепло вылетает в форточку, каждое проветривание буквально обходится в копеечку.

В многоквартирных домах с системой центрального отопления подобная экономия не так актуальна. Здесь острее стоят вопросы с вентиляцией и свежим воздухом, которые тоже можно решить с помощью рекуператора.

С тех пор как обычные окна в массовом порядке заменили на пластиковые, сквозняков стало меньше, а в квартирах заметно потеплело. Но обнажилась другая проблема – атмосферная. Теперь в квартирах душно, нечем дышать, воздух застаивается, окна «плачут», в одних помещениях заводится плесень или грибок, в других же, напротив – нездоровая сухость.

Открываем окна, чтобы проветрить, но это не спасает – зимой слишком быстро становится холодно, и мы торопимся их закрыть. Летом не легче – летит пыль, тополиный пух и очень шумно. Кондиционеры и те гоняют один и тот же воздух. Где же взять свежий?

Рекуператоры бывают разных типов и конструкций. Для частных домов и квартир больше всего подходят пластинчатые. В одном из проектов «Переделки» мы установили пластинчатый рекуператор воздуха от немецкой фирмы Marley. Выбор был сделан не случайно.

Этот компактный рекуператор легко монтируется в стену и не требует дополнительного ухода и обслуживания. Он выглядит как цилиндр диаметром 15 см. Никаких коробов и дополнительных воздуховодов не требуется, а сам прибор практически незаметен и совершенно не портит интерьер.

Как оказалось, большая часть рекуператоров рассчитана на довольно толстые внешние стены. Marley же можно устанавливать в стену толщиной от 31 cм. Значит, именно он подходит для большинства современных панельных домов.

Обычно подобные устройства довольно сильно шумят, поэтому их рекомендуют устанавливать в подсобных помещениях. Если такой возможности нет, то Marley – лучший вариант. Это самый тихий рекуператор из тех, что представлены на нашем рынке. Шум, который он производит во время работы – не громче шепота.

С вентиляцией дома площадью 100 м 2 легко справятся два устройства Marley, а для небольшой квартиры вполне достаточно одного. Разумеется, как и у всех хороших современных моделей, у Marley есть фильтр, очищающий поступающий воздух от пыли, копоти и пыльцы.

Как выяснилось, главная беда многих рекуператоров – обледенение теплообменника в зимний период, именно из-за этого они чаще всего выходят из строя. Специально, чтобы такого не произошло, в этой модели установлен инновационный тепловой аккумулятор и вентиляторы повышенной прочности. Особенно приятно, что надежность устройства подкрепляется гарантийным талоном на пять лет.

Приобрести рекуператор Marley и узнать подробности можно на сайте.

Расчёт рекуператора

Произвести расчет эффективности рекуператора можно самостоятельно. Коэффициент полезного действия определяется по формуле:

n=0.335*L*(t₁-t₂)

Переменными выступают:

• L — расход воздуха;
• t — температура приточного воздуха;
• t — температура вытяжного воздуха;
• 0.335 — региональный коэффициент.

Лучшие модели обладают показателем КПД до 80%. Это значит, что при температуре в доме =22ºС, на улице — 16ºС ниже ноля, то приточный воздух будет прогрет до +12ºС.

Принцип работы рекуператора в квартире

Для того чтобы определить эффективность устройства, используют формулу:

E=Q*n

Переменными выступают:

• Q — затраты электроэнергии в процессе рекуперации;
• n — коэффициент полезного действия, вычисленный ранее.

Потребляемая мощность оборудования обязательно должна быть указана в инструкции. Однако для точно определения показателя можно провести замеры самостоятельно.

4 Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Разновидности

Выпускаются различные варианты конструктивного решения теплообмена между холодным и нагретым воздухом с отличительными особенностями, определяющими их основное предназначение.

Роторный

Функционирует на основе вращательного элемента теплообменника. Внутри конструкции несколько слоёв гофрированного металла с большой теплоёмкостью. При вытяжке происходит аккумулирование тепла с передачей потоку с улицы. Изменение мощности теплоотдачи устанавливается числом оборотов.

Виды роторных агрегатов:

• гигроскопические (энтальпийные) с поглощающими (сорбирующими) возможностями покрытия, способными утилизировать конденсат и скрытое тепло;
• сорбционные на основе инновационного материала – силикагеля, с хорошими впитывающими влагу свойствами;
• конденсационные с алюминиевым ротором, переносящим только тепло;
• с эпоксидным слоем для защиты от воздействия химических элементов или солей на химпроизводстве, в бассейне и пр.;
• с антибактериальным покрытием.

Достоинства:

• поддержание комфортного уровня влажности;
• невосприимчивость к морозам без необходимости оттаивания с отводом конденсата;
• низкие энергозатраты;
• полная автоматизация процесса;
• высокий КПД до 87%.

Недостатки:

• более сложная конструкция с постоянным обслуживанием электромотора, барабана и привода;
• возможность смешивания потоков;
• необходимость подключения к источнику питания;
• повышенный уровень шумности;
• необходимость постоянного контроля состояния фильтров.

Пластинчатый

Основу конструкции теплообменника составляют тонкостенные панели с загнутыми краями и загерметизированными полиэфирной смолой соединениями. Очередность пропуска воздушных потоков обеспечивается определёнными углами загиба. Для изготовления пластин используются:

• алюминиевые сплавы, медь или латунь с хорошей теплопроводностью и антикоррозийными свойствами;
• полимерные пластмассы с малым весом, высокой теплопроводностью и влагоустойчивостью;
• целлюлоза.

Достоинства:

• небольшие габариты и вес;
• высокая надёжность;
• долгий срок службы;
• хорошая ремонтопригодность;
• простое техническое обслуживание;
• небольшая цена.

Недостатки:

возможное образование конденсата с риском образования наледи между пластинами при морозах.

Мембранный

Представляет собой разновидность пластинчатого устройства, в котором используются встроенные пластины (мембраны) из специального полимерного материала.

Достоинства:

• передача влаги из вытяжного воздуха в приточный;
• недопущение образования конденсата;
• препятствование возникновению наледи.

Парокомпрессионный

Перенос тепла в низкокипящем хладагенте осуществляется тепловым насосом, интегрированном в вентиляционное оборудование. Оребрённые теплообменники, соединённые фреоновой магистралью с компрессором, размещаются в приточном и вытяжном каналах. Дополнительные затраты электроэнергии в данном случае не требуются, но на обогрев работает только при больших температурных перепадах.

Достоинства:

способность извлечения скрытого тепла.

Недостатки:

• невысокий КПД;
• большие габариты;
• необходимость дополнительного насоса;
• повышенная шумность;
• большая цена.

Камерный

Встреча потоков происходит в общей камере, разделённой заслонкой. По прошествии времени одна половина камеры нагревается, регулировочный элемент разворачивается, а направление потока меняется. Затем процесс повторяется. Эффективность оборудования достигает 80%.

Достоинства:

• небольшие габариты;
• простая конструкция;
• долгий срок службы.

Недостатки:

• возможность смешивания потоков;
• загрязнённость поступающего воздуха;
• передача наружных запахов.

Способы увеличения КПД

Функционирование теплообменника характеризуется тем, насколько эффективно он переносит тепло от одного агента к другому. Чтобы система была эффективной, КПД рекуператора должен быть не ниже 70%. Логика подсказывает, что КПД теплообменника можно увеличить несколькими путями:

1. Увеличить время контакта сред с разными температурами.
2. Обеспечить большую площадь контакта агентов.
3. Предварительный подогрев поступающего воздуха.

Очень хорошо, если этот подогрев удается осуществить за счет природных ресурсов.
Рекуператор воздуха своими руками сделать не так сложно. Оригинальным способом организации рекуперации является использование длинного куска трубы, закопанного на глубине порядка 2 метров. Подобный трубчатый рекуператор позволит согреть воздух зимой и охладить его летом.

Такое использование теплообменника позволяет достигнуть снижения вероятности обмерзания пластин рекуператора за счет заметной разницы температур воздуха на разных стадиях рекуперации. Дополнительные расходы на предварительный подогрев входящего потока отсутствуют. К тому же использование подогрева исключает образование росы на элементах теплообменника, способное в холодный период года привести к их обмерзанию.

Рекуператоры роторного типа. Роторный рекуператор функционирует с самым высоким КПД. В этом агрегате потоки теплого и холодного воздуха проходят в одном коробе навстречу друг другу. В коробе расположен диск с гофрированными металлическими пластинами, который конструктивно изготовлен так, что материал пластин сначала нагревается в потоке теплого воздуха, а затем, продолжая вращаться, попадает в холодный поток, где и отдает накопленное тепло.

Инструменты и материалы

Примерный набор материалов и инструментов:

• Металл 0,5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• полоски 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1,5 см;
• Нержавеющая сталь, ДСП, фанера для корпуса в соответствии с чертежами;
• Минеральная вата, полистирол для теплоизоляции;
• 4 пластиковых фланца для вентиляционных каналов на основе канализационных труб;
• Лобзики для дерева и металла, предпочтительно электрические;
• силиконовый герметик;
• Алюминиевая труба 2-5 мм, длина в соответствии с проектом;
• универсальный клей;
• самонарезающие винты;
• Стальной угловой пруток 20×20 мм, длина в соответствии с проектом;
• отвертка, пила по металлу;
• Бумажные фильтры, автомобильные фильтры – столько, сколько необходимо;
• строительный нож;
• молоток;
• дрель, набор сверл;
• компьютерные или канальные вентиляторы в зависимости от проекта.

Фильтры меняются или чистятся каждые 1-4 месяца.

Материалы должны храниться в зависимости от типа выбранного рекуператора.

Расчёт мощности теплообменника

Планируя установку теплообменника в квартире или частном доме, важно правильно рассчитать мощность и учесть размеры конкретных помещений. Рассчитывайте мощность рекуператора по формуле: P = 0, 335 х Q х (Твн

– Тулич.), где:

Рассчитывайте мощность рекуператора по формуле: P = 0, 335 х Q х (Т_вн. – Т_улич.), где:

• P — мощность устройства, Вт;
• Q — объём воздуха в м3, который ежечасно должен поступать в помещение;
• Т_вн. — температура внутреннего воздуха после рекуператора;
• Т_улич. — температура уличного воздуха до входа в рекуператор.

Рассмотрим пример: требуется нагреть на 15 °C воздушный поток объёмом 100 м3 в час, поступающий с улицы в помещение.

P=0,335х100х15=500 Вт.

Принципы работы рекуператора

Принцип работы рекуператора зависит от его типа. Очевидно, что все перечисленные виды конструкции имеют свои особенности в работе. Отметим здесь наиболее распространенные.

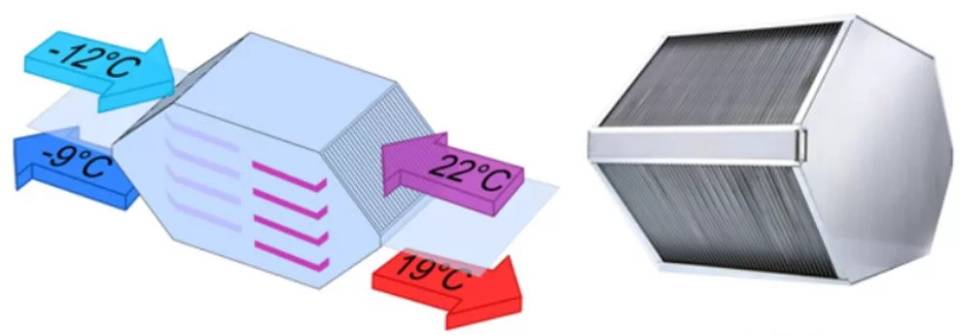

Пластинчатый рекуператор

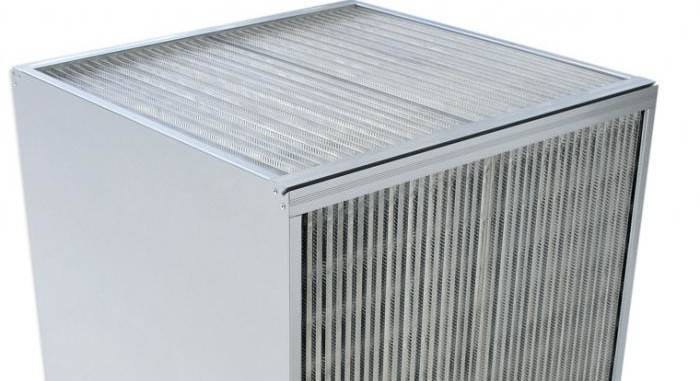

Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим. Пластинчатые рекуператоры имеют ряд преимуществ, делающих их самым распространенным типом теплового барьера для дома.

Основными особенностями пластинчатого рекуператора выступают:

1. низкая цена;
2. элементарность конструкции;
3. компактность;
4. простота в обслуживании;
5. простота в чистке (в случае, если кассета разбирается)
6. доступность материалов для изготовления;
7. отсутствие механизмов.

Разборные рекуператоры способны обеспечить высочайший уровень гигиенической чистоты входящего воздуха во время эксплуатации устройства без потерь эффективности.

Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.

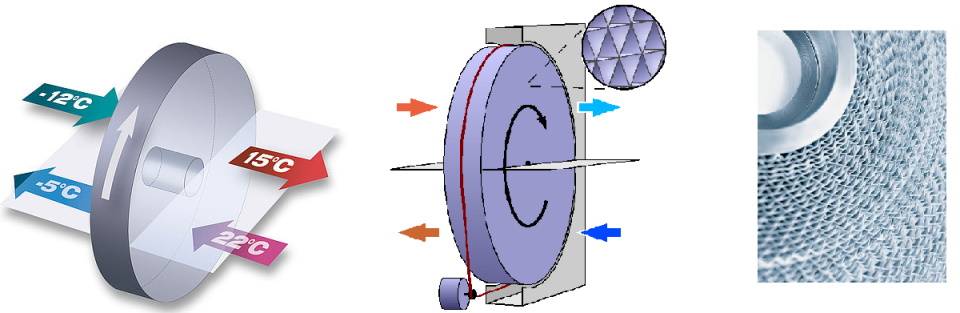

Роторный рекуператор

Этот вид теплоутилизатора имеет форму трубы малой длины, наполнен гофрированными стальными пластинами вдоль корпуса. Вращающийся механизм устанавливается по приливно-вытяжной оси. Ротор пропускает сперва нагретый внутренний, а после холодный входящий воздух. Пластины по очереди нагреваются и охлаждаются, сохраняя внутреннюю температуру воздуха. Такой тип рекуператора признается наиболее эффективным. Однако, особенность конструкции не позволяет сделать его компактным, специалисты признают недостатком громоздкость такого устройства.

Тепловой утилизатор с промежуточным теплоносителем

В таких рекуператорах используются жидкостные теплообменники, где циркулирует раствор этиленгликоля (эффективный теплоноситель). В таких утилизаторах приливная и вытяжная секции разделены и разведены на определенное расстояние. Эта особенность позволяет применять такие устройства для среды, входящие и выходящие потоки которых нельзя смешивать. Теплоноситель циркулирует либо естественным образом, либо посредством насоса. Для повышения эффективности такого утилизатора тепла необходима тонкая регулировка потока теплоносителя в соответствии с проектом.
