Выбор и подключение блока питания для светодиодной ленты 12 В
Для подключения потребителей электрической энергии в России действующими стандартами предусмотрена сеть переменного тока 220/380V 50Гц. Поскольку питание светодиодных лент осуществляется от импульсного стабилизированного источника с напряжением 24 или 12V, необходим прибор, преобразующий высокое переменное напряжение в более низкое.
С этой задачей успешно справляется блок питания для светодиодной ленты (БП) . Стабильность и продолжительность работы подсветки обеспечивается грамотным выбором блока питания.
Блок питания для светодиодной ленты Фото
Любая из имеющихся в продаже моделей допускает эксплуатацию подсветки в широких температурных пределах, хорошо сглаживает импульсные помехи и имеет корпус, защищающий внутренние элементы от механических повреждений.
Это интересно: Как подключить уличные светильники — рассказываем вопрос
Особенности монтажных работ
Несмотря на то, что монтаж данных крепежных элементов будет основываться на типе выбранного профиля (угловой, накладной, встраиваемый), для всех вариантов имеются одинаковые требования и нюансы. К ним следует отнести следующие общие моменты:
- в такой короб можно установить светодиоды, обладающие мощностью до 3 Ватт. При этом использовать дополнительные теплоотводящие подложки не нужно. Сам короб будет отлично справляться с отведением тепла;
- фиксация таких изделий осуществляется враспор. Иногда, в зависимости от типа модели, можно использовать клей или скотч.
Этап монтажа светодиодного профиля из алюминия
Накладные изделия используются тогда, когда ширина ленты не превышает 1 см. Они крепятся довольно просто. Для этого вам понадобятся такие материалы:
- клей;
- двусторонний скотч;
- шурупы.
Здесь не нужны специальные держатели или дополнительные элементы крепления. Такие изделия сразу оснащены заглушками, что положительным образом сказывается на их внешнем виде. Для встраиваемых светодиодных алюминиевых профилей обычной стандартной установкой становиться крепление в специальный желоб. Также их можно приклеить или вдавить в поверхность. Но здесь можно использовать и специальные держатели. В результате над поверхностью данный тип изделия будет выступать примерно на 1 мм. В тоже время врезной тип крепежной продукции стоит крепить на специальные крепежи. После установки необходимо придать профилю декоративный вид с помощью специальных заглушек. Как видим, способ установки во многом определяется типов крепежного изделия. Поэтому сей факт обязательно нужно учитывать еще на этапе покупки такой основы под светодиодную ленту.
Нормы различия диодных лент
- Первый – полупроводниковый, установленный на подложке. Модель со светодиодами SMD-3528. Присутствует пара выводов выполненных на 1-м кристалле.
- Второй – светодиодный, сборка основана на светодиодах. Модель SMD-5050, сделана с тремя кристаллами по 6 выводов на каждый.
Любой вид ленты, можно установить своими руками без помощи специалистов. Выбирая диодную ленту, учитывайте число приборов на 1-ом погонном метре.
- Модель SMD-3528 имеет вариант выпуска 60 с потреблением 4 — 8 Вт; 120 – потребление 7 ВТ; 240 – потребление 16 Вт.
- Модель SMD-5050 имеет габаритные светодиоды, выпускается: 30 – потребление 7 Вт; 60 – потребление 14 Вт; 120 – потребление 25 Вт.
При выборе ленты следует учесть неблагоприятное воздействие окружающей среды. На рынке довольно широкий выбор различных светодиодных видов по защите.
- Вид IP 33, применимы только там, где нет присутствия влажности. Эти варианты открыты и негерметичны. Часто применяются для подсветки в организациях.
- Вид IP 65, имеет широкое применение. Присутствие односторонней сборки, непроницаемы со стороны электронного компонента, закрыты с помощью силиконового состава.
- Виды IP 67 и IP 68, применимы в помещениях с высокой влажностью, такие как ванная комната, сауна, кухня. Ленты являются двухсторонними, непроницаемыми, помещены в оболочку из прозрачного пластика.
Окончательная установка светодиодной ленты
Каждый подсоединяемый контакт для начала полностью изолируется в отдельности, и только затем монтажный элемент фиксируется полностью. При этом нужно следить за тем, чтобы не осталось неизолированных мест. Все соединения должны быть достаточно надежными. Лучше спрятать не эстетичный кабель, чем нарушить цепь контура.
Свободный провод подсоединяется к разъему
При подключении коричневый провод, пропускают внутрь, а белый осторожно пускают поверх
По окончании установки обязательно следует внимательно проверить все соединения на надежность. Для этого просто вставьте блок питания в сеть. Грамотно собранный контур начнет светиться.
Перед тем как зафиксировать саму ленту ее нужно хорошо очистить. Но при этом нельзя использовать растворитель, он может нанести вред монтажной поверхности. Достаточно просто обработать стену или предмет мебели моющим средством. После этого необходимо снять с ленты защитную бумагу и прикрепить ее надежно к поверхности. Все монтаж светодиодной подсветки своими руками окончен!
Установка светодиодной ленты на профиль
Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:
- подготовка к выполнению работы;
- крепление профиля;
- фиксация и подключение светодиодной ленты.
Подготовка к работе
На подготовительной стадии необходимо:
- выбрать способ крепления профиля;
- подготовить все материалы и инструменты для выполнения работы по монтажу.
Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:
- на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;
Скотч для крепления алюминиевого профиля
- на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;
Клей типа жидкие гвозди для крепления профиля
- саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.
Для крепления профилей саморезами потребуется подготовить:
- дрель с набором сверл;
- шуруповерт;
- саморезы, максимально подходящие по размерам;
- ножовку по металлу для резки профиля;
- инструменты для разметки;
- провод для подключения ленты к внешнему источнику питания.
Набор инструментов для выполнения работы
Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.
Монтаж профиля
Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:
- в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
- если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
- на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;
Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.
- места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
- по заданным параметрам производится резка алюминиевого профиля;

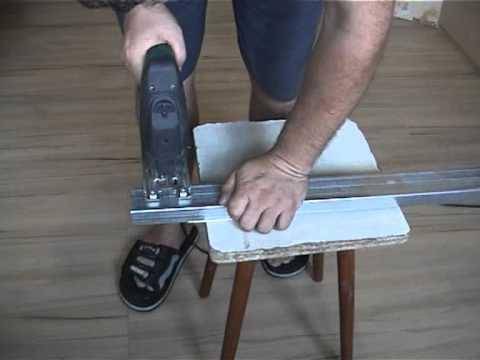

Нарезка профиля по размерам
- в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);
Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.
Сверление и зенкование отверстий для крепления
- основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).
Монтаж светодиодной ленты
Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:
- лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

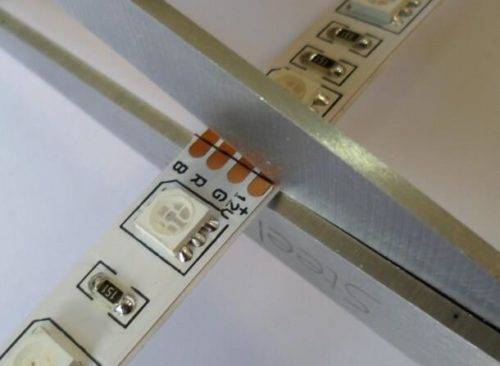

Резка светодиодной ленты разрешена только в специально обозначенных местах.
Подготовка ленты к установке

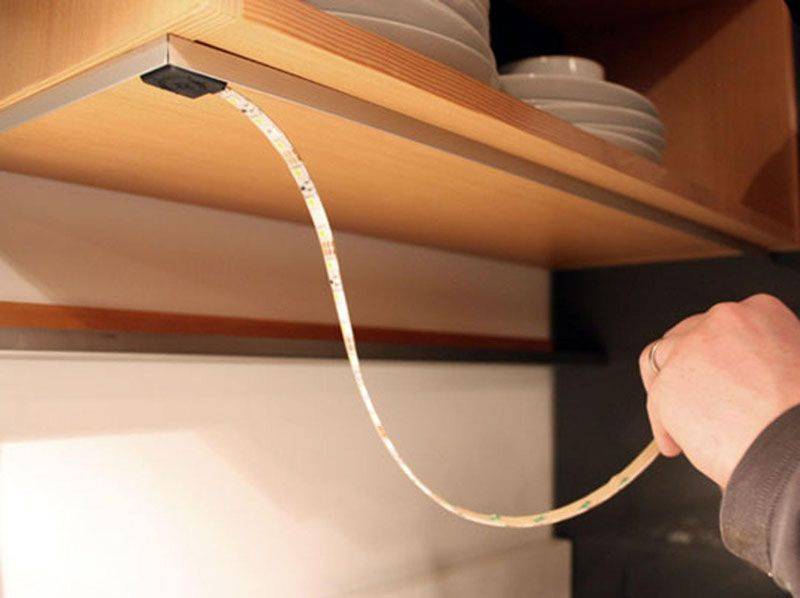

- с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
- лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;
Правила подключения ленты к источникам питания
- устанавливаются рассеиватели и заглушки;
- проверяется работоспособность полученного источника света.
Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.
Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

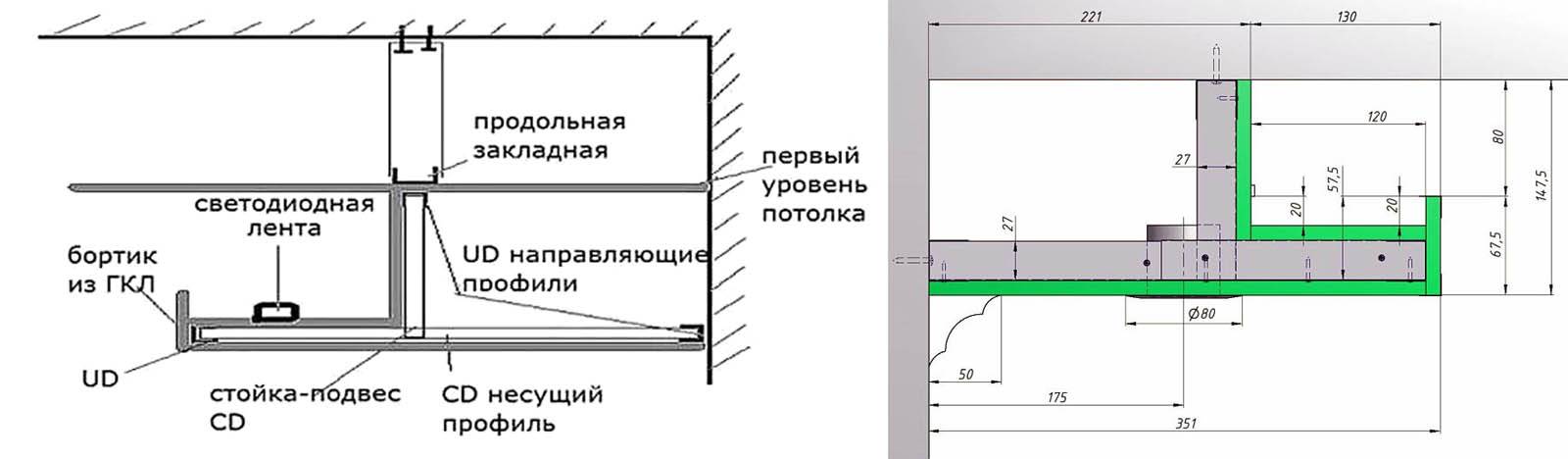

Установка светодиодной ленты на гипсокартонные конструкции
Сочетание многоярусных конструкций с освещением делают дизайн комнаты оригинальным. Для этого эффекта монтируется светодиодная лента на гипсокартон. Установка такого вида освещения дает массу преимуществ, и почти не имеет недостатков.
Однако нужно разбираться в вопросе выбора и монтирования светодиодных лент, чтобы система проработала обозначенный гарантийный срок. Дизайн и оформление потолка из гипсокартона светодиодной лентойЭтот параметр исчисляется в потреблении электроэнергии на один метр ленты. Производители предлагают светодиодные ленты с мощностью от 4,8 Вт до 25 Вт на метр. От этого показателя будет зависеть потребление электричества и светосила прибора. К тому же разные по мощности ленты требуют и разных источников питания (трансформатор). Блоки питания для пятиметровых шлейфов работают от сети, подавая на прибор 12 вольт.
Появление и развитие такого элемента техники, как световой диод, сделало переворот в плане обустройства освещения помещения. Такой элемент очень прост, это проводник в виде кристалла. Когда сквозь него проходить электрический ток, он начинает излучать свечение. Различные материалы могут давать разное по цветовой гамме свечение.
Чтобы приобрести качественную ленту, стоит обратить внимание на то, насколько хорошо собраны все элементы, их пайку и наличие соответствующих резисторов. Обычно сопротивление ленты составляет от 150 до 300 Ом
Если резисторы имеют более низкий показатель, лента не подходит.
Система управления или контролер дает возможность регулировать работу светодиодной ленты: снижать или повышать яркость, менять цвет или установить режим светомузыки с миганием диодов. Самые простые модели контролеров максимум могут изменять цвет свечения, а вот более дорогие модели могут работать в различных режимах.
Подключение светодиодной ленты к сети 220В схема
Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:
- преобразовать переменное напряжение сети в постоянное;
- выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
- стабилизировать параметры электрического питания.
Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.
Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.
Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке
- Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
- Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.
Таблица номиналов элементов схемы:
- C1 – 2,2 мкФ 400 В
- R1 – 1,3 кОм
- R2 – 4,3 кОм
- R3 – 47 Ом
- VD1 .. VD4 – 1N4007
- VT1, VT2 — 13002
На схеме можно выделить три узла:
- выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
- стабилизатор тока на R2, R3, VT1, VT2;
- сборка из светодиодов HL1 – HLN.
Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.
При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.
Чем больше будет емкость конденсатора, тем меньше будет пульсация.
Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.
Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.
На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.
Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е
как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной
Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.
Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.
При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.
А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.
Лампочка разбилась, а плата осталась в рабочем состоянии.
Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
Добываем элементы из этой платы и собираем новую схему.
На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.
Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

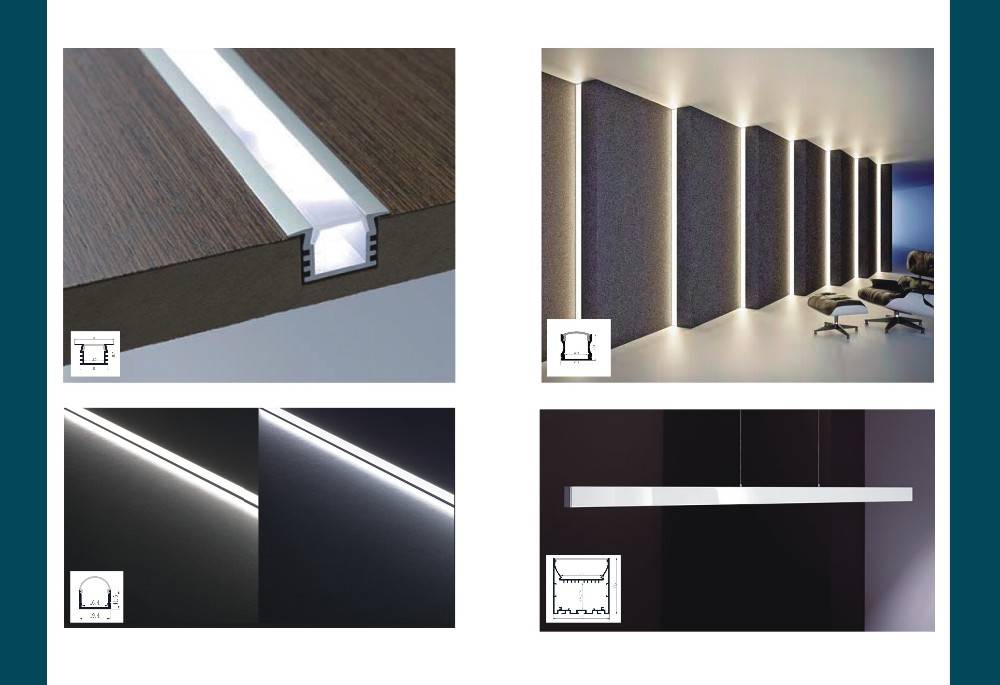

Основные виды профилей по способу монтажа и область их применения
Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Типы и особенности выбора LED ленты
На сегодняшний день есть большое количество светодиодных типов лент. Их могут различать по самым разным характеристикам, которые прямым образом влияют на выбор.
Итак, делят ленты на разные типы в зависимости от вида светодиодов, которые в них устанавливаются. На сегодняшний день можно встретить два типа маркировки SMD 3528 и SMD 5050.
Различают и по количеству светодиодов, которые могут находиться на одном метре светодиодной ленты. Соответственно, к данному моменту можно отнести еще яркость изделия и мощность и то, сколько энергии оно потребляет. Есть два типа ленты, где на метре изделия может размещаться 30 светодиодов или же 60.
Если говорить о качестве разного рода элементов изделия, то можно разделить на профессиональные ленты и те, которые относятся эконом классу. Для профессиональных светодиодных лент используют только те элементы, которые прошли тщательный отбор и соответствуют всем серьезным требованиям. Подобные изделия имеют отличные характеристики и могут эксплуатироваться на протяжении достаточно долгого времени. Экономные LED ленты стоят гораздо дешевле и имеют не такие отличные технические характеристики, но это не особо отображается на сроке их службы.
Их разделяют на типы и в зависимости от разной степени защиты от воздействия влаги, грязи и пыли, разного рода твердых частиц и механических повреждений. Подобное указывается в маркировке ленты. Стоит отметить, что чем выше будет цифра в маркировке, тем более защищенным принято считать изделие.
Типы и особенности LED ленты основы видео
Если говорить о цвете свечения светодиодных лент, то оно может быть самым разным. Различают в данной ситуации два типа изделий: одноцветные и многоцветные. Одноцветные ленты могут быть белого, красного, синего или же зеленого цвета. Многоцветные изделия позволяют получить любые желаемые оттенки и для этого принято использовать специальные контроллеры. На сегодняшний день управлять многоцветными лентами и непосредственно контроллерами можно с помощью специального пульта, который работает на дистанционном управлении.
Размеры
Алюминиевый короб, предназначенный для фиксации LED-ленты, может иметь разные размеры. Встречаются как широкие, так и узкие конструкции с разным строением.
Размер алюминиевого профиля подстраивается под размерные параметры самого светового источника. Так, LED-полосы выпускаются с шириной от 8 до 13 мм, толщиной – от 2,2 до 5,5 м. Длина может составлять 5 метров. Если дело касается лент бокового свечения, то тут параметры будут немного другими. Ширина составит 6,6 мм, а высота – 12,7 мм. Потому размеры в среднем достигают около 2 или 3 метров. Однако наиболее распространены профили с длиной от 1,5 до 5,5 м. Параметры ширины коробов варьируются в пределах 10-100 мм, а толщины – 5-50 мм.
В продаже можно найти разнообразные алюминиевые коробы с разными размерными значениями. К примеру, часто встречаются конструкции с параметрами 35х35 или 60х60. Размеры могут быть и совсем другими – разные производители выпускают разнообразные алюминиевые конструкции.
Способы подключения светодиодной ленты к источнику питания
Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.
Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.
Подключение питания с помощью LED коннектора
При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.
Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.
Подключение питания способом пайки припоем
При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.
Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.
Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.
Всего просмотров:
115572
Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.
Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.
Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.
Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.
Основные виды
Главной характеристикой является его способность рассеивать тепло, и выражается в Ваттах на 1 метр. Характеристика зависит от габаритов и площади его поверхности, обычно бывает от 10 до 150 Вт/м. Магазины её конечно редко указывают, но можно поинтересоваться у продавца. Мощная выпускается на светодиодах SMD 5630 и SMD 5730, мощность бывает от 15W до 30W. На широкий короб для светодиодной ленты клеить можно в несколько рядов, поэтому при подборе учитывайте, что мощность на метр должна быть выше чем у светодиодов.
Он изготавливается из алюминия и пластика. По месту монтажа делится на категории:
Выбираем профиль для установки светодиодной ленты
Выбрать короб из алюминия для установки led светильников непросто. Чтобы сделать выбор правильно, нужно опираться на следующие критерии:
- место размещения подсветки;
- какая будет монтажная поверхность (стеновая или потолочная, ровная и гладкая или с искривлениями и шероховатостями);
- какой способ монтажа более приемлем: врезной, встраиваемый, накладной;
- какой тип подсветки планируется организовывать: скрытый или общий;
- вид модели. Самым ходовым является П-образный профиль. С его помощью можно добиться качественного и равномерного распределения светового потока, исходящего от светодиодов;
П-образный профиль
наличие или отсутствие необходимости использовать на профиле матовый экран. Если он нужен, то нужно определиться и с типом защитного экрана: цвет, степень прозрачности, вид (выпуклый, скрытый), форма и т.д.;
- подбор дополнительной фурнитуры, в которую входят специальные заглушки и крепежные элементы, а также прочие аксессуары. они помогут сделать вас систему освещения более изысканной, законченной и красивой;
- кроме этого не стоит забывать, что алюминиевый профиль может дополнительно быть укомплектованным линзами. С их помощью можно добиться определенного угла рассеивания светового потока.
Эти параметры обязательно нужно учитывать, чтобы добиться полноценной светодиодной подсветки и полностью подвести ее под свои требования.
Основные виды профилей по способу монтажа и особенности применения
Угловой профиль для светодиодной ленты: технические и монтажные особенности
Типовое изделие, пошаговый процесс сборки Алюминиевый угловой профиль для светодиодной ленты устанавливают на стыках мебели со стенами. Его достаточно часто используют для организации хорошей видимости в рабочей зоне на кухне.
Нижнюю подсветку применяют для создания эффекта «парящей мебели». Этот приём визуально облегчает восприятие интерьеров
В таком исполнении прочности достаточно для установки профиля в конструкции порогов, лестничных маршей
Что такое встраиваемый профиль для светодиодной ленты
Последовательность монтажных операций В таком варианте профиль для светодиодной ленты подбирают по высоте плитки, других компонентов основной конструкции. После завершения монтажа должна получиться ровная поверхность. Параметры должны соответствовать будущим нагрузкам. Максимальные требования – при монтаже в структуре напольного покрытия.
Как устанавливают накладной профиль для светодиодной ленты
Алгоритм правильных действий В этом примере надо обратить внимание на специальную прокладку, которая прикрепляется первой. Она не только ускоряет последующий монтаж основных компонентов
Главная функция – создание воздушного промежутка для лучшего охлаждения работающих полупроводниковых излучателей.
Врезной кабель канал для светодиодной ленты
Перед установкой таких изделий создают паз с нужными размерамиСтатья по теме:
Светодиодная подсветка для кухни под шкафы. Виды лент, правильное расположение, подготовительные работы и правильный монтаж ленты, полезные советы – читайте в публикации.
Тип профиля для светодиодной ленты (широкий/узкий, высокий/низкий) подбирают с учётом особенностей элемента опорной конструкции. Если делают углубление в стенках корпусной мебели, его размеры подбирают с повышенной точностью. Подобные модификации не должны чрезмерно ослабить силовой каркас конструкции
Меньше предосторожностей понадобится при создании канавки в стенах
Врезной профиль для светодиодной ленты хуже охлаждается, по сравнению с наружным вариантом монтажа. Этот факт следует учитывать при выборе подходящей мощности излучателей. Но именно такой метод позволяет получить нужный результат без существенных изменений рельефа основной поверхности.
Где применяют гибкий профиль для светодиодной ленты с рассеивателем
Такие изделия используют, чтобы организовать качественную подсветку сложной формы Попытки решить подобную задачу с применением нескольких стандартных прямых коробов для светодиодной ленты будут заметны снаружи. Кроме неровностей светового пятна, следует отметить большее количество контактов. Это снизит надёжность цепи прохождения тока.
Цельную конструкцию сложной формы создают с применением подобных изделий
Профили для светодиодных лент этой категории делают из полимеров, устойчивых к высокой температуре. Как правило, их приклеивают к опорной поверхности. Также применяют крепление на двухсторонний скотч.
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»
Спросить у специалиста
“Ответственные производители указывают минимальный допустимый радиус изгиба. Не следует нарушать эти рекомендации, чтобы сохранить целостность профиля для светодиодной ленты на протяжении длительного срока эксплуатации”.
