Обзор программ для расчета и проектирования отопительных систем дома

Этапы проектирования

Для создания грамотной СО необходимо выполнить следующие виды работ:

  • Выбрать наиболее подходящую систему обогрева для конкретной постройки.
  • Создать эскиз с трассировкой магистрального трубопровода и стояков.
  • Провести гидродинамические теплотехнические расчеты для грамотного подбора оборудования, материалов и диаметров трубопровода и других элементов системы.
  • Создать чертеж СО с привязкой к планировке здания.

Проектирование систем отопления и вентиляции начинается с составления технического задания, которое формируется на основании данных осмотра объекта, замеров и пожеланий клиента. После этого, специалист предлагает заказчику наиболее подходящий вариант (эскиз) отопительной системы с полным технико-экономическим обоснованием. Когда, возможные затраты на создание СО будут согласованы с заказчиком, учтены его замечания и пожелания, специалист-проектировщик приступает к наиболее ответственному шагу – расчетам, на основании которых составляются схемы СО и планом прокладки инженерных коммуникаций.

После консультации с клиентом, специалист составляет спецификацию материалов, оборудования и готовит пакет документов для согласования в соответствующих инстанциях. Последним этапом в создании проекта является привлечение субподрядчика для выполнения монтажных и пусконаладочных работ.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель)

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время. Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

  1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
  2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
  3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Программа расчета естественной вентиляции и аспирации GIDRV 3.093

GIDRV

Программа GIDRV 3.093 создана для расчета систем вентиляции с принудительной и естественной тягой. Представляет собой многозадачную форму с набором закладок: «Характеристики схемы», «Этажи», «Участки», «Местные сопротивления», «Расчетная таблица».

Функции программы для расчета естественной вентиляции GIDRV 3.093:

  • контрольный расчет параметров вытяжного воздуховода естественной вентиляции;
  • расчет нового и контрольный расчет воздушных каналов для аспирации;
  • расчет новых и контрольные расчеты приточных и вытяжных воздуховодов для систем с принудительной тягой.

Получив результаты, можно изменить исходные параметры на любых участках воздуховодов и сделать новую схему. С помощью этой программы для расчета естественной вентиляции можно подбирать любые комбинации, добиваясь оптимальных показателей работы.

Схемы с пояснениями (характеристики каналов, сопротивления системы, результаты подсчетов) хранятся в едином файле. Переключение и работа с различными вариантами расчетов очень удобны и просты.

Автоматически выявляются участки с избыточным напором и предоставляются варианты решения проблемы (сужать сечение, использовать диафрагмы, шибера, дроссели).

Программа расчетов естественной вентиляции снабжена функцией расчетов дросселирующих механизмов, выдающей несколько лучших вариантов и обозначив наиболее подходящий.

В процессе расчетов естественной вентиляции обнаруживает самые перегруженные участки системы. Показывает давление по каждому участку, потери и их причины (сопротивление трубы, трение).

Все расчеты можно распечатать, включая таблицы.

Платная, но для ознакомления доступна демо-версия.

Программа для рисования вентиляции CADvent

CADVent

Эта программа для рисования вентиляции создана на базе мощной и сложной AutoCAD. Вместе с развитием AutoCAD видоизменяется и совершенствуется CADvent, добавляются новые возможности. Это профессиональные программы для черчения вентиляции, расчетов и презентаций, созданные для инженеров, работающих в области проектирования и разработок систем вентиляции, кондиционирования и отопления.

Функции CADvent:

  • расчет сечения воздуховодов;
  • расчет потерь давления;
  • акустический расчет;
  • создание 2D чертежа с необходимыми обозначениями;
  • 3D моделирование;
  • спецификация по элементам, которую можно перенести в MS excel;
  • создание презентаций.

Программа CADvent предоставляет возможность изменять любые изменения в уже готовый проект, изменять расчетные параметры, добавлять новые элементы. Ее можно комбинировать с программами DIMsilencer (программа для подбора шумоглушителя в системе вентиляции) и DIMcomfort (подбирает распределители воздуха, учитывая скорость движения потока и шум в местах нахождения людей).

Пользователи отмечают удобство пользования, но не хватает русификации, а также возможности создать аксонометрическую проекцию.

Еще об одной программе под названием Комфорт-В смотрите видеоролик.

Обзор программ для гидравлических вычислений


Пример программы для расчета отопления

По сути любой гидравлический расчет систем водяного теплоснабжения является сложной инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые упрощают выполнение этой процедуры.

Можно попытаться сделать гидравлический расчет системы отопления в оболочке Excel, воспользовавшись уже готовыми формулами. Но при этом возможно возникновение следующих проблем:

  • Большая погрешность. В большинстве случаев в качестве примера гидравлического расчета отопительной системы берутся однотрубная или двухтрубная схемы. Найти подобные вычисления для коллекторной проблематично;
  • Для правильного учета гидравлического сопротивления трубопровода необходимы справочные данные, которые отсутствуют в форме. Их нужно искать и вводить дополнительно.

Учитывая эти факторы, специалисты рекомендуют использовать программы для расчета. Большинство из них платные, но некоторые имеют демоверсию с ограниченными возможностями.

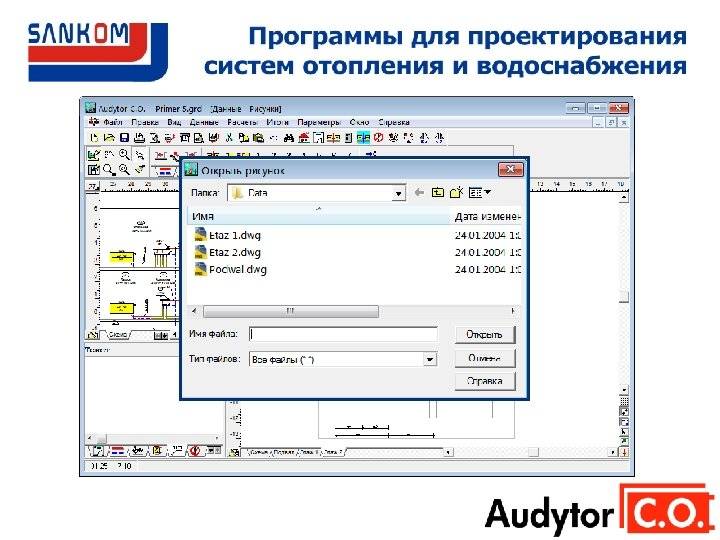

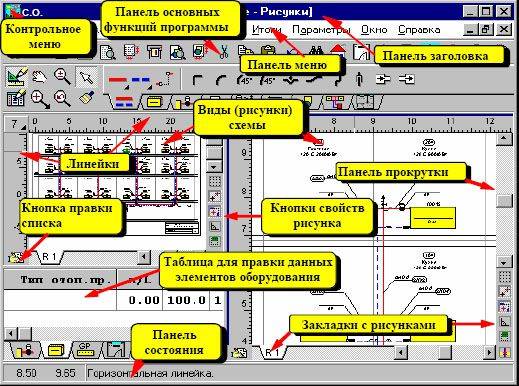

Oventrop CO


Программа для гидравлического расчета

Самая простая и понятная программа для гидравлического расчета системы теплоснабжения. Интуитивный интерфейс и гибкая настройка помогут быстро разобраться с нюансами ввода данных. Небольшие проблемы могут возникнуть при первичной настройке комплекса. Необходимо будет ввести все параметры системы, начиная от материала изготовления труб и заканчивая расположением нагревательных элементов.

HERZ C.O.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитан для профессионального гидравлического сопротивления системы теплоснабжения. Бесплатная версия имеет множество ограничений. Область применения – проектирование отопления в больших общественных и производственных зданиях.

Пример гидравлического расчета системы отопления:

Расстановка оборудования

В соответствии с выявленными потребностями различных помещений здания в системах отопления инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей отопления. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя.  В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.

Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного отопительного оборудования.

Расчет котла для отопления частного дома

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного «гнездышка».

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

  • остекление;
  • теплоизоляция;
  • соотношение площади окон и пола;
  • температура снаружи помещения;
  • число стен выходящих наружу;
  • какое помещение над рассчитываемым;
  • высота помещения;
  • площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

  1. Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
  2. Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет  двойной пустотелый кирпич.
  3. Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
  4. Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
  5. Рассчитываем для всего дома или только для одной стены?
  6. Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
  7. Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

  • одноэтажный дом в Калининградской области;
  • длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
  • высота потолка 3 м;
  • 6 окон по 5 м2 из двухкамерного стеклопакета;
  • минимальная температура за последние 10 лет – 26 градусов;
  • рассчитываем для всех 4 стен;
  • сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять  26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

  • расчет теплопотерь дома;
  • подбор температурного режима;
  • подбор отопительных радиаторов по мощности;
  • гидравлический расчет системы;
  • выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

  • удельная теплопроводность всех материалов, используемых при строительстве частного дома;
  • геометрические размеры всех элементов здания.

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

  • для центральных районов России — 1,2 — 1,5 кВт;
  • для юга страны — 0,7 — 0,9 кВт;
  • для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

  • Расход теплоносителя в целом;
  • Потери напора теплового носителя в системе;
  • Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Рекомендации по рисованию схемы отопления

Для тех, кто все таки решил сделать схему самостоятельно и попросить, например, меня, ее покритиковать или подправить, в этой статье я дам вам несколько ключевых рекомендаций именно на примере одной присланной мне схемы отопления частного дома.

Чтобы изначально правильно нарисовать схему отопления частного дома необходимо определится с тем, какая у вас будет система отопления. Это исходит из того каким основным энергоносителем Вы обладаете. Как раз об этом я подробно рассказал и показал в курсе «Как выбрать систему отопления для своего дома»

Так вот, если Вы определили Ваш энергоноситель и саму систему отопления, то переходим к ее рисованию.

Дело в том, что в независимости от того, какой у Вас будет котел основной и будет ли резервный котёл, необходимо нарисовать распределительный компланарный коллектор. Потому что у Вас нет гарантий по долговременному использованию отдельного котла. И Ваш котел основной завтра станет резервным.

Тогда будет ясно, сколько необходимо места для всей схемы системы отопления частного дома. И ко всему удобству, именно будущего использования Вашей системы отопления на базе компланарного коллектора Вы сможете при его изготовлении или заказе заложить от одной до нескольких запасных контуров для подключения котлов или именно систем отопления.

Подробно о подборе или самостоятельном изготовлении распределительного коллектора Вы можете узнать здесь.

Далее необходимо расположить коллектор на вашем листе, на котором Dы будете рисовать Dашу схему отопления. Я предлагаю взять лист формата А4 и отдельно на маленьком листочке нарисовать коллектор и, приложив его на большой лист, определить его место расположения.

Коллектор на плане можно расположить в середине, если у Вас напольные котлы или как на нашем плане снизу, если котлы настенные.

Теперь располагаем контуры отопления таким блоками в виде квадратов или прямоугольников. Подписываем: Радиаторы 2-эт, Теплые полы 1 – эт, бойлер косвенного нагрева и так далее.

Можно так же выделить сам коллектор с котлами и бойлером, например, именно относящимся к расположению в котельной.

Теперь необходимо прорисовать именно ваши выбранные схемы системы отопления. Например, в нашем случае это двухтрубная система радиаторного отопления, система теплого пола, бойлер косвенного нагрева.

После необходимо расположить на схеме системы отопления частного дома все дополнительное оборудование в виде кранов, насосов, манометров, термометров, расширительных баков, предохранительных устройств и приборов КИПиА.

Проектирование отопления

Если в новом частном доме не работают батареи, теплые полы греют одну комнату лучше, другую хуже, и владелец не может регулировать микроклимат в помещениях по своему желанию, при проектировании систем отопления были сделаны ошибки в расчетах. Чтобы не допустить этого, обращайтесь в проверенные бюро, избегая частных фрилансеров.

Чаще всего последние не имеют профессионального программного обеспечения. Они пользуются пиратскими версиями популярных разработок или их некачественными аналогами, которые можно бесплатно скачать в интернете.

У них нет возможности создать проект, который будет отвечать не только требованиям и предпочтениям заказчика, но и всем техническим нормам.

В этой статье Вы найдете список известных ПО, которые позволяют проводить большие расчеты и составлять сложные схемы. Мы расскажем о преимуществах и недостатках каждого варианта, предложим альтернативы известного, но дорогого Автокада и поможем определиться с выбором. Материал будет полезен не только владельцам крупных организаций, но и индивидуальным предпринимателям, которые хотят вывести свою деятельность на новый уровень с помощью профессиональных технологий.

Как проводятся вычисления гидравлического расчета

Существуют некоторые задачи, которые необходимо решить, дабы произвести гидравлический расчет системы отопления:

  1. Определите диаметр труб на всех участках системы (не забудьте учесть при этом скорость перемещения носителя тепла).
  2. Рассчитайте потерю давления.
  3. Решите гидравлическую увязку.
  4. И, конечно же, расход теплоносителя.

Какие существую бесплатные программы для этого?

Как можно было догадаться, данная программа предназначается для быстрого выполнения необходимых расчетов. Вначале необходимо внести все соответствующие настройки и подобрать самые подходящие элементы оборудования. Таким образом, можно создавать абсолютно новые схемы. Более того, уже готовую схему можно корректировать необходимым образом.

В данном ПО гармонично сочетаются оба варианта, позволяя создавать оригинальные проекты и регулировать старые. Программа имеет широчайшие возможности касательно гидравлических расчетов, от расхода теплоносителя до подбора труб необходимого диаметра. Все итоги своей работы можно импортировать в операционную систему в любом виде.

Данная программа имеется в свободном доступе. Она позволяет рассчитать все необходимое для систем вне зависимости от количества труб. Существенным отличием «Герца», выгодно выделяющим его на фоне других аналогов, является то, что вы сможете создавать различные проекты, как в новостройках, так и в реконструированных сооружениях, в которых теплоносителем является именно гликолиевая смесь. Программа была сертифицирована ООО ЦСПС.

Ввод данных очень удобен, так как осуществляется графически. Итоги расчетов визуализируются в виде схем.

С ее помощью вы будете рассчитывать поверхностное или радиаторное . Она состоит в специальном комплекте из четырех аналогичных программ. Итак, рассмотрим возможности программы:

  1. Подбор трубопровода в зависимости от диаметра.
  2. Подбор соответствующих радиаторов.
  3. Она определяет высоту, на которой необходимо размещать насосы.
  4. Различного рода расчеты отопительных поверхностей.
  5. Определение наиболее подходящей температуры.

В отличие от предыдущих вариантов, бесплатно вы можете закачать исключительно пробную версию программы, которая, разумеется, обладает некоторыми ограничениями. Прежде всего, в преимущественном большинстве опций вы не сможете не только импортировать изображение в операционную систему, но даже и распечатать его. Кроме того, в каждом отдельном приложении имеется своеобразный лимит: по три выполненных проекта на одно. Вместе с тем, вы можете видоизменять его бесконечное количество раз, это не воспрещается. И, наконец, готовые проекты будут сохраняться в специальном формате, такое расширение не сможет прочитать никакая другая версия.

В итоге хотелось бы отметить, что гидравлический расчет системы отопления является неотъемлемой частью современной системы регулирования. Дабы выбрать регулирующую арматуру, не имея представления о том, что происходит на рынке в данный момент, вам придется производить расчет по всей площади сооружения, желательно при этом воспользоваться максимально богатой библиотекой. От того, насколько корректные у вас будут данные, будет зависеть работа всей системы.

Свежие публикации

Создаем чертеж с помощью программы sPlan

Для расчёта параметров, необходимых при проектировании системы отопления дома, есть специальные программы, калькуляторы, в т. ч и on-line. Я предпочитаю программу для расчета системы отопления Valtec. В ней есть все нужные инструменты для определения тепловых потерь дома и гидравлических сопротивлений системы.

Прежде чем начинать расчет системы отопления, ознакомимся с возможностями программы Valtec.

Распакуйте скачанный архив с программой. У вас появится папка, в которую нужно зайти и запустить программу, дважды кликнув на значке:

1. Значок программы для расчёта системы отопления.

Сразу откроется рабочее окно программы, т. к. программа не требует установки:

2. Окно программы для расчёта системы отопления.

Итак, что можно сделать в программе Valtec?

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.


Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

  • диаметр труб и их пропускная способность;
  • местные потери давления по отдельным участкам системы отопления;
  • требования гидравлической увязки;
  • потери давления по всей системе (общие);
  • оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

  1. Собрать исходные данные и систематизировать их.
  2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

  • мощности радиаторов;
  • расхода теплоносителя;
  • расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Самостоятельное проектирование дома или квартиры

При подготовке к работе надо иметь в виду, что некоторые программы предоставляют бесплатно только на ограниченное время. Пользователи заранее изучают инструменты планировщика, чтобы успеть создать проект за соответствующий период.

Работа с программным обеспечением

На сайте разработчика можно загрузить оригинальную программу (новую версию). Инсталляцию выполняют, пользуясь подсказками автоматизированного мастера установки. Определяют папку для файлов проекта.

Алгоритм действий при работе со Sweet Home 3D (после запуска отображаются 4 части):

  • библиотека элементов;
  • описание изделий (названия, размеры, дополнительные характеристики);
  • чертеж объекта недвижимости;
  • план (объемный формат 3д).

При работе с программным обеспечением рисуют стены, перегородки, расставляют мебель. После перехода в нужную область появляется список инструментов проектирования. Отменяют (повторяют) действия нажатием соответствующих виртуальных клавиш со стрелками.

Пошаговое руководство по созданию проекта

Алгоритм действий:

  • после скачивания ПО устанавливают язык интерфейса, единицы измерения, пользовательские настройки;
  • импортируют сканированный план;
  • на фоновой основе рисуют несущие стены, перегородки;
  • редактируют цвет, другие параметры конструкционных элементов;
  • добавляют оконные (дверные) проемы;
  • расставляют мебель;
  • проставляют размеры, указывают письменные дополнения;
  • проверяют детали созданных интерьеров на макете.

Проект сохраняют с необходимым расширением. При отсутствии данных пользуются импортом объектов. Программа проектирования поддерживает форматы DAE, OBJ, 3DS.

Разработчики предлагают на официальном сайте сотни моделей мебели, техники, фурнитуры. Возможно добавление элементов, созданных своими руками. Сканированные изображения добавляют из файлов JPEG, BMP, PNG, GIF. Масштабной сеткой корректируют размещение объектов.

Для изменения точки обзора выполняют необходимые движения фигуркой виртуального посетителя. Раздел меню Create photo открывают, чтобы сделать снимок. Увеличением разрешения повышают качество изображения. Допустима установка направления (силы) света. Тенями увеличивают реалистичность созданной картинки.

Расширяют базовую функциональность пользовательскими дополнениями. Программирование расширений — на языке Java.

Выбор насосного оборудования

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pure предоставляется действующим пользователям Гидросистемы бесплатно.

Пользовательский интерфейс программы
прост и интуитивно понятен. Графическое окно программы обеспечивает наглядное отображение расчетной схемы трубопровода. В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений. Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов. Поддерживается специальный режим ввода и отображения расчетной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчетов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчетной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчета обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений. Результаты расчета можно отобразить на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.

Вместе с программой поставляются:

  • Библиотека , предназначенная для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
  • Библиотека GERG-2008
    , предназначенная для расчета теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008;
  • Модуль WaterSteamPro
    уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчета водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
  • Модуль “Строительная климатология”
    , который на основе данных «СП 131.13330.2012 Строительная климатология» (актуализированной версии СНиП 23-01-99) позволяет определить климатические параметры населенного пункта, где находится объект.

Для расчета теплофизических свойств и фазового равновесия программа может использовать также поставляемую отдельно мощную термодинамическую библиотеку фирмы ProSim
.

Для распечатки исходных данных и результатов расчета в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

Для расчета тепловых сетей в программу включена возможность автоматического построения пьезометрических графиков
в MS Excel по результатам расчета.

В программе предусмотрена возможность импорта схемы трубопроводов из различных систем графического проектирования через файл формата PCF
, импорта из проектов и экспорта в проекты программы

Гидравлический расчет системы отопления следует выполнять уже после того, как мы:

  1. Собрали исходные данные.
  2. Определили потери мощности у радиаторов.
  3. Рассчитали тепловые потери здания.

Если расчет сделать правильно, то отопительная система будет работать не только корректно и надежно, но и абсолютно бесшумно. Кроме того, таким образом можно избежать значительных материальных затрат на электроэнергию.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
