Проходной выключатель Legrand: одноклавишный, двухклавишный, схема подключения

Особенности монтажа

Снятие клавиш и защитной крышки с выключателя Подключить коммутационный прибор от рассматриваемой фирмы, включая проходной двухклавишный выключатель Легранд, сможет даже не знакомый с азами электричества пользователь. Главное – умение обращаться с простейшим инструментом и знание того, что нужно делать. Порядок действий для моделей с двумя клавишами выглядит так:

Отключается цепь подачи электропитания.
Подготавливаются проводники к подключению.
С выключателя снимаются клавиши и защитная крышка.
К контактам подсоединяются оголенные концы проводников, а затем устанавливается на место декоративная панель и клавиши.

При монтаже двойных выключателей, оснащенных парой клавиш, особое внимание обращается на разводку отводимых проводников. Каждая из них предназначается для управления «своей» цепочкой коммутации проходной системы, организованной в пределах длинного коридора, например

Также учитывается наличие на устройстве маркировки, указывающей на зоны подключения подводящих и отводящих кабельных жил.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается

Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель

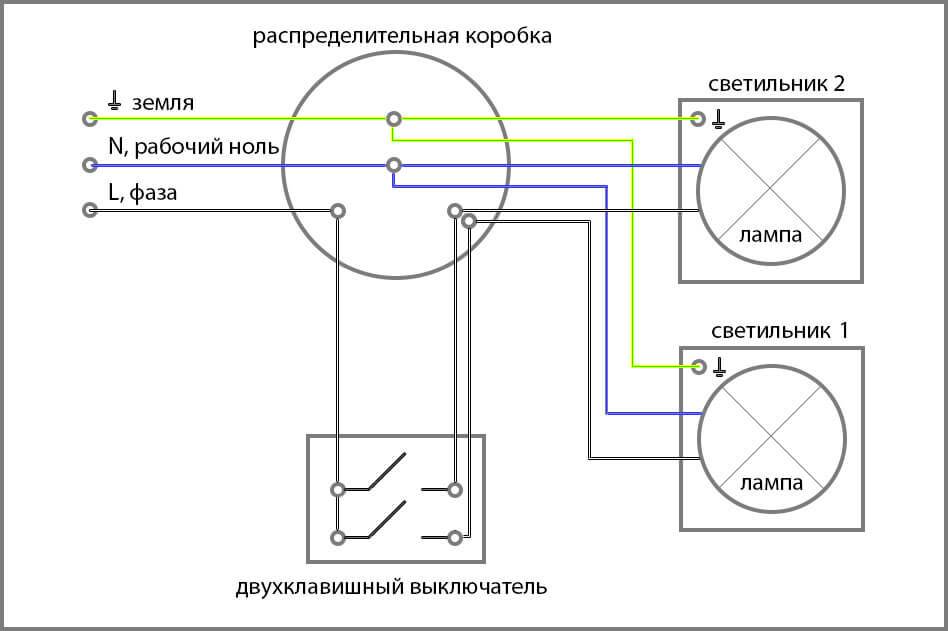

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

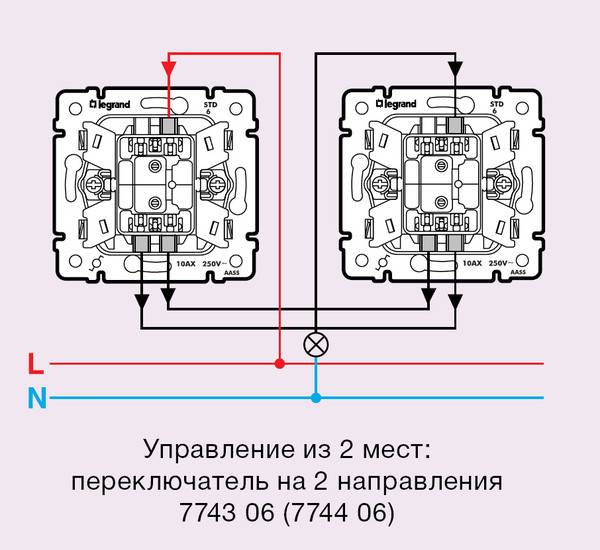

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

Почему энергосберегающие лампы мигают при подключении к выключателям с подсветкой?

Лампы подсветки включены последовательно с нагрузкой, поэтому небольшой ток лампы подсветки течет и через энергосберегающую лампу, вызывая ее периодическое включение. При совместной работе выключателя (переключателя) с подсветкой и компактной люминесцентной лампы возникает проблема, проявляющаяся в её периодическом вспыхивании в выключенном состоянии. Это вызвано тем, что ток, протекающий через элемент подсветки (неоновая лампа или LED) заряжает конденсатор и приводит к самопроизвольному, циклическому запуску преобразователя лампы. Данную проблему можно решить, используя переключатели арт. 067001 и лампу подсветки арт. 067686 (серия Celiane), подключенные согласно приведённой схеме.

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.

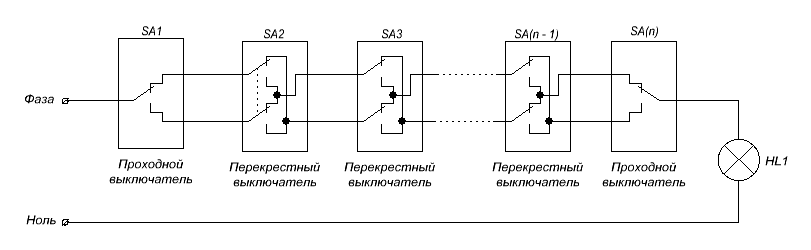

Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.

Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.

Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными. Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.

Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям? Схема проходного выключателя из трех и более мест

Схемы подключения разных типов выключателей

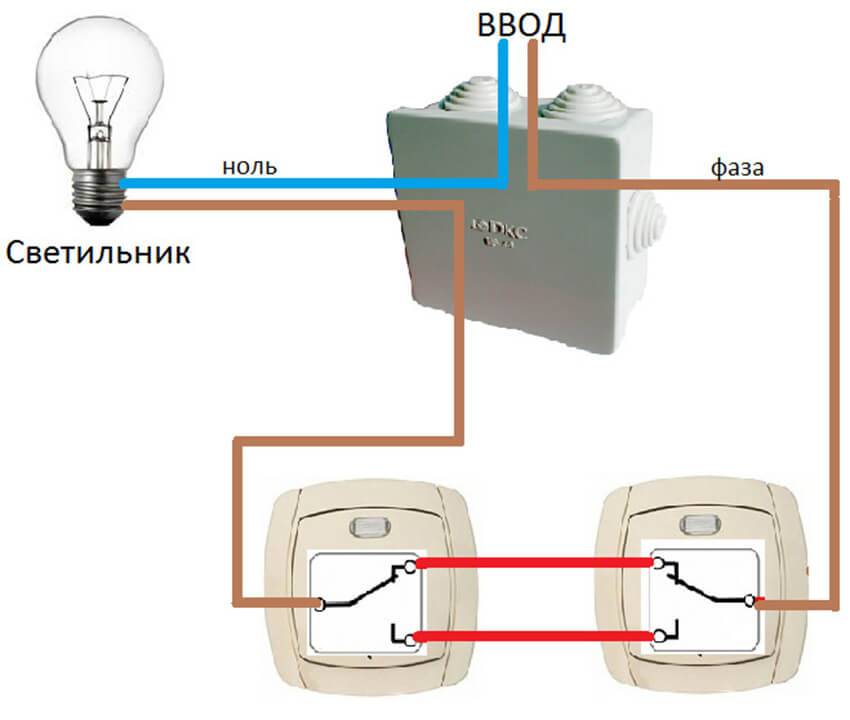

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

Схема подключения

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

https://youtube.com/watch?v=9cG_VmdR4uk

Внимание! При любых электромонтажных работах не забывайте отключать электричество

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В	220-250
Максимально допустимый ток, А	10
Частота, Гц	50
Контакты	Посеребренные, устойчивы к воздействию влаги и пара
Корпус	Из термопласта
Цена	От 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В	250
Ток, А	10
Номинальная мощность, Вт	2300
Защита	IP20
Стоимость, у. е.	От 3

Legrand Valena (его аналог Anam):

Тип	Одноклавишный
Максимальное напряжение в сети переменного тока, в	230
Ток, А	10
Материал	Поликарбонат
Частота, Гц	50–60
Стоимость, у. е.	От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Переключатели используются для включения и выключения света с двух мест.

Внизу на рисунке схема.

Любой из этих переключателей может включить или выключить лампочку. Когда они оба находятся в одинаковом положении, вверху или внизу — лампочка горит. Если они находятся в противоположных положениях, лампочка не горит. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, или выключен. Он может быть включен и в верхнем положении, и в нижнем.

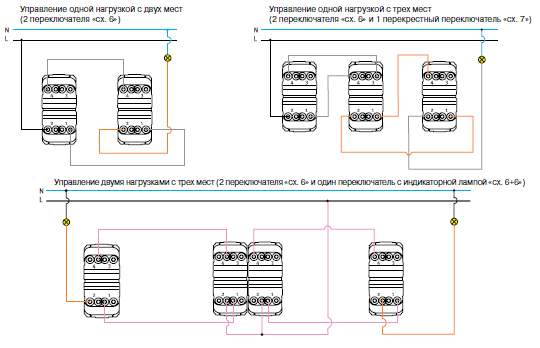

Несколько примеров подключения переключателей различных производителей.

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.

Их замыкание и размыкание включает и выключает светильник.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа. Подключаем проходной включатель Шнайдер Schne >

Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание.

Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

Поделиться с друзьями: Вам также может быть интересно.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.
