Как установить насосную станцию для подачи воды в частный дом

Схема подключения

Существует два способа подключить насосную станцию к источнику воды.

  • К любому источнику напрямую. То есть к колодцу, скважине, водоёму. Его стоит выбирать, если нет проблем с подачей воды из естественного источника: зеркало на уровне до 10 метров, хорошая производительность скважины, высокое качество воды без примесей.
  • К водопроводу. К нему прибегают, когда вода из скважины идет с перебоями или не идет совсем, а ее качество неудовлетворительное. Другая причина – устаревшее оборудование. Если насос старый, он не справляется со своей задачей. Необходимо дополнительное усиление напора.

Схема подключения к естественным источникам водоснабжения одинаковая. Некоторые этапы незначительно отличаются в зависимости от типа насосной станции.

Выбор места для установки станции

Здесь важно соблюсти баланс. Расстояние от станции до источника воды должно быть минимальным. Это обеспечит хороший напор

При этом станцию нужно защитить от промерзания зимой, но нельзя располагать рядом с местами отдыха. Оборудование работает шумно, это будет раздражать домочадцев

Это обеспечит хороший напор. При этом станцию нужно защитить от промерзания зимой, но нельзя располагать рядом с местами отдыха. Оборудование работает шумно, это будет раздражать домочадцев.

Для установки станции подходит:

  • Котельная – специально оборудованное помещение внутри дома. Важна качественная шумоизоляция и дистанция между котельной и комнатами отдыха.
  • Подвал. Подходит для установки, если он сухой и тёплый. Дополнительно нужен монтаж шумоизоляции.
  • Колодец. Внутри колодезной камеры (кольца) монтируют кронштейны и «полочку» для станции. Вариант плох тем, что станция может промерзнуть зимой.
  • Кессон – углубление около скважины, в которое устанавливают станцию. Сложность в том, чтобы правильно рассчитать глубину. Станция в кессоне должна быть защищена от промерзания температурой земли.

Монтаж трубопровода

Прокладка трубопровода решает проблему с перебоями в подаче воды. Осуществляется в несколько шагов:

  • Выкопать траншею. Выкапывать нужно на такой глубине, чтобы трубопровод не промерзал. При небольшом углублении стоит утеплить трубопровод. Бюджетный и качественный материал – минвата с фольгированной основой.
  • Сделать отверстия в фундаменте и стенах под трубопровод. Отверстия тоже нужно утеплить, чтобы из-за них не было теплопотерь в доме.
  • Положить трубы.
  • Подсоединить систему труб к насосной станции.

Наружные работы

Если оборудование уже укомплектовано фильтром и обратным клапаном, этап можно пропустить. Если нет, нужно установить эти детали на шланг (трубу) с той стороны, которая погружается в водоем. Фильтр нужно хорошо закрепить одной-двумя муфтами. Шланг погрузить в трубу. После этого можно привести в порядок оголовок скважины, чтобы она не осыпалась. С другими источниками ничего делать не нужно.

Подключение станции

Нужно соединить все наружные детали в одну систему. Сначала установить станцию на отведенное место. Затем при помощи муфты и прямого крана соединить её с трубопроводом. В последнюю очередь аналогичным образом соединить станцию с точкой сообщения с водопроводной сетью.

Пробный запуск

Обязательное условие – заполнить станцию водой через заливное отверстие. Насос не должен работать вхолостую. После заполнения водой можно включать электропитание. При проверке вода «вытолкнет» лишний воздух из труб и стабилизирует давление. Если при достижении максимального значения (1,8-3 атмосферы) станция выключилась, подключение выполнено правильно.

Что входит в устройство насосной станции

Водонапорная башня частного использования в производственных масштабах часто имеет насосные станции. Но они применяются и как бытовая составляющая. Это показывает, что насосы широко используются как и для дачных целей, таки и в более масштабных производствах.

Устройство насосной станции состоит из базовых функций, которые должен выполнять агрегат. В устройство входят следующие составляющие:

  • Водозабор – нужен для подачи воды. Он находится в скважине или колодце. Оснащён водозабор сеткой для фильтрации. Сетка останавливает крупные частицы, которые могут попасть в трубопровод вместе с водой. В этом же месте находится обратный клапан. Он в свою очередь необходим, чтобы остановить обратный ток воды. Это случается, когда давление снижается или сам насос прекращает свою работу;
  • Магистраль всасывания. Это участок между водозабором и насосом;
  • Манометр вместе с реле давления. Центробежный напорный насос разряжает трубопровод, который даёт воду от источника. В это время происходит интенсивный подъем и повышается давления, которые имеет критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот отключается, когда значения достигают критических показателей;
  • Эжектор насосной станции;
  • Резервуары. Их них идёт вода в трубопровод.

Каждый элемент имеет свои функции и каждый элемент важной для единой функциональной работы системы. Поэтому важно покупать проверенные и качественные насосные станции

Лучше приобретать известные марки станций. Так вы обезопасите себя от подделок.

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они  установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д.  Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

  • Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
  • Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

Как провести воду из колодца или скважины в дом, читайте тут.

Установка водонасосной станции

Монтаж станции проводится после выбора места ее расположения. Технология установки оборудования включает в себя несколько этапов работ. На этапе подготовки следует позаботиться об организации надежного основания.

Каждый сможет своими руками собрать конструкцию насосной автоматики. Однако качественный чертеж существенно облегчит работу.

Установка насосной станции зависит и от вида оборудования

Важно понимать, что водозаборный узел всегда зависит от вида применяемого оборудования:

  1. Стандартная схема (состоит из поверхностного агрегата и встроенного эжектора) представляет собой обратный клапан, который подключен к трубе посредством муфты.
  2. Приспособление с внешним эжектором. Здесь обратный клапан (с сетчатым фильтром) прикручен к всасывающему эжекторному патрубку. Верхняя часть оснащается двумя трубами.
  3. Если планируется воспользоваться погружным агрегатом (в скважине), в конструкции предусмотрен специальный фильтр. Такой насос обязательно должен быть оснащен трубой и обратным клапаном.

После того как все подготовительные и установочные работы будут проведены, необходимо позаботиться о правильном запуске насосной станции.

Как устроена насосная станция

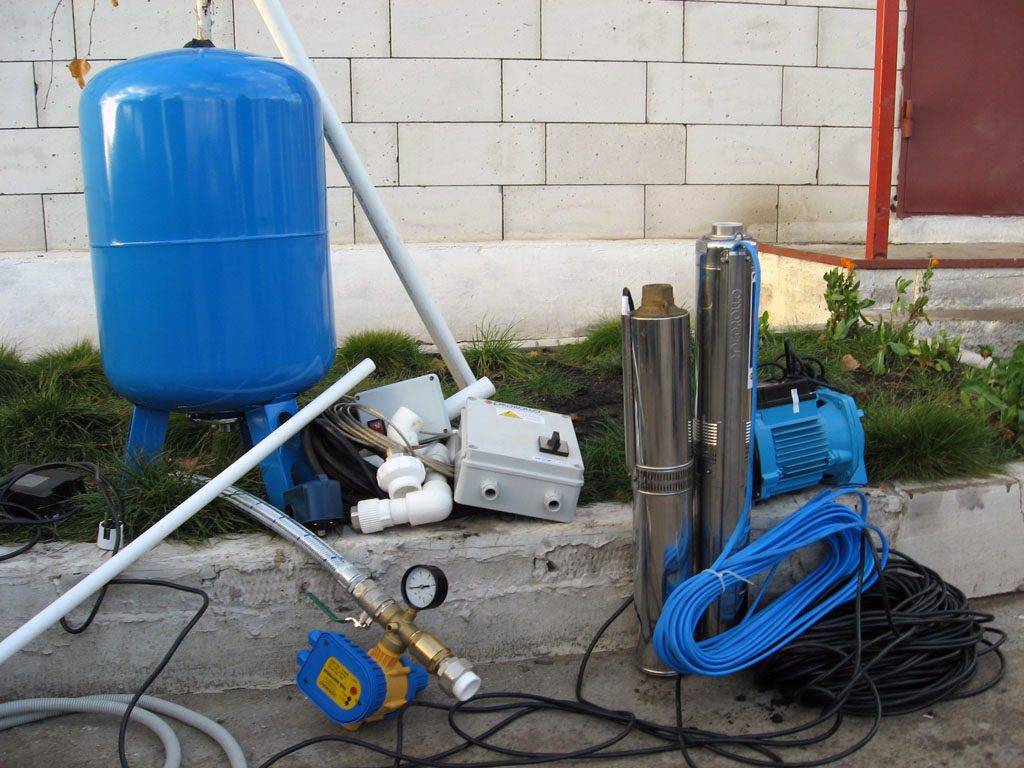

В комплектацию насосных станций, чаще всего, входят:

  • Насосный агрегат.
  • Напорный бак с мембраной.
  • Реле давления.
  • Манометр, для измерения давления.
  • Кабель.
  • Клеммы, посредством которых выполняется заземление.
  • Разъем для подключения устройства.
  • Иногда сюда входит накопительная емкость или гидроакумулятор.

При устройстве в станцию накопительного бака имеется ряд недостатков:

  • Низкий напор воды.
  • Сложности при монтаже.
  • Большие габариты.
  • Установка бака требует выше, чем уровень помещения.
  • При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.

Станция, у которой гидроаккумулятор снабжен реле давления, недостатков меньше. Специальное реле следит за верхним пределом давления воздуха. Насос прекратит работать при установке заданной величины давления, а при поступлении сигнала на реле нижнего значения предела давления агрегат снова начнет свою работу.

На включение крана водопровода реагируют автоматические насосные станции. Насос работает при открытие крана, а при его закрытие, агрегат автоматически выключается.

Как выбрать насосную станцию

При отсутствии в доме централизованного водоснабжения обойтись без насосной станции будет достаточно трудно.

При выборе оборудования необходимо учитывать:

Производительность. Нужно, чтобы этого объема жидкости хватало на нужды всех жителей дома.

  1. центробежные самовсасывающие насосы;
  2. вихревые самовсасывающие насосы.

Оба вида могут быть:

  1. моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
  2. консольными.

Бывают насосные станции:

  1. первого подъема, который выполняется из колодца или скважины;
  2. второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
  3. реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.

Наиболее востребованными считаются насосные станции, с использованием самовсасывающего насоса.
Обеспечить потребности жилища, где проживает до четырех человек, хватает обычно насосной станции небольшой или средней мощности, у которой объем емкости до 20 литров производительностью до 4 м3 в час и напором в от 40 до 55 метров.
Приобретая оборудование необходимо обращать особое внимание на материал изготовления деталей агрегата и качество его сборки.

Одним из наиболее важных для большинства людей критериев при подборе насосной станции выступает ее цена, при этом, многие не задумываются о том, что часто скупой платит дважды.

  • Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
  • Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие.
    Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.

Если выделить насосные станции по среднему отношению цены и качества, то их стоимость не превысит 400 долларов. Модели получше обойдутся около 500.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Регулировка насосной станции своими руками

Регулировка насосной станции необходима в случае недостаточного давления в сети или, напротив. прекращения включения насоса при минимальном давлении. Для восстановления нормального режима эксплуатации нужна регулировка реле давления насосной станции.

Порядок регулировки

  1. Проверка давления сжатого воздуха в воздушной камере гидроаккумулятора. Давление в камере должно быть около 1,5 атм. На рисунке красной стрелкой показано место проверки давления. Проверьте давление давление воздуха в гидроаккумуляторе — оно должно быть около 1,5 атм. Красной стрелкой на рисунке 1 показано место проверки (Фото 1). Если давление ниже 1,5 атм, необходимо обычным насосом подкачать через ниппель воздух до нужного давления. Если повреждена мембрана, ее следует заменить.
  2. Регулировка реле давления. Делается в случае, если подкачка воздуха в камеру не принесла желаемого эффекта. Верхняя настройка реле (включение насоса) не должна быть больше фактического давления, которое способен развить насос.

Регулируется реле давления воды для насосной станции под давлением. Для этого нужно:

  1. снять крышку реле;
  2. ослабить полностью прижимную гайку;
  3. гайкой большой пружины настроить нужное минимальное давление включения насоса. Открытием крана сбросить давление и отметить, когда включается насос. Если нужного совпадения не достигнуто, регулировать дальше до необходимого результата;
  4. гайку меньшей пружины затянуть до нужного наибольшего значения давления (выключения насоса). подождать выключения, отметить давление, отрегулировать. если оно слишком велико. Регулировку нужно выполнять только при отключенной сети.

Как работает насосная станция

Насос для водоснабжения – это своего рода агрегат, которые обеспечивает водой весь дом. Установка повышает эффективность работы системы водоснабжения в доме и безопасность трубопровода.

Алгоритм работы насоса:

  1. Насос включается. В это время идёт подъём воды из источника;
  2. Вода постепенно заполняет систему устройства и гидронакопителя до достижения предельного значения;
  3. Как только максимальное значение достигнуто – насос выключается;
  4. Вы принимаете душ, моете руки в раковине, умываетесь и соответственно расходуете воду. В этот момент, уровень воды в системе уменьшается;
  5. Происходит подача воды из бака или гидроаккумулятора;
  6. Водяной насос включается, и все действия повторяются заново.

Так работает водонапорная насосная станция. Принципиальная схема подключения автономного насоса со встроенным гидроаккумулятором устроена не сложно. Всё это можно прочитать в инструкции, которая идет в комплекте с насосом. Принцип работы может отличаться от выбранной вами модели. Но отличие будет незначительно, ибо основные принципы во всех насосных станциях одинаковые.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Выбор подходящей модели насосной станции

При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.

Выбирая модель насосной станции, вспомните о следующих советах.

Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции

Их монтаж очень прост.
Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение воды.
Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса

Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.

Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос. который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.


Насосная станция водоснабжения Wilo-Jet HWJ, корпус, рабочее колесо и вал которой выполнены из нержавеющей стали, обеспечивает подъем водяного столба на 8 метров

Этапы подключения насосной станции к скважине своими руками

Обвязка скважины происходит после вывода трубопровода. Оголовок необходимо установить на обсадную трубу скважины. После, с помощью длинного предмета, надо выяснить глубину, на которую опустится труба для забора воды.

Далее полиэтиленовая труба закрепляется на эжекторном узле. Длина этой трубы составляет сумму глубины скважины и расстояния от ее устья до насоса. На оголовке скважины устанавливается колено с поворотом на 90ᵒ.

Первоначально собирают эжектор – отдельный узел из чугуна с 3 выходами для подключения труб:

  1. На нижнюю часть эжектора монтируется фильтр, защищающий от попадания мусора и грязи.
  2. Сверху монтируется пластиковый раструб, к которому присоединяется сгон сечения 3,2 см.
  3. На конце необходимо подсоединить муфта (обычно бронзовая), обеспечивающая переход на пластиковые трубы.

Как подключить насосную станцию к колодцу

Чтобы предотвратить замерзание скважины, трубы надо прокладывать ниже уровня промерзания почвы. Для каждого района страны этот уровень свой, который можно узнать самому в специальных таблицах. Как правило, в траншее сначала прокладывают трубы канализации, а внутри нее водопроводную.

Все трубы необходимо утеплить. В районах с суровыми зимами допустима прокладка греющего кабеля. Прокладывая трубы, уклон делают к колодцу или скважине. Также можно сделать приямок для облегчения обслуживания станции.

Перед подключением насосной станции следует осмотреть все детали на наличие повреждений

Подключить к колодцу станцию можно 2 способами:

  1. Крепление за верхний край колодца при помощи съемного крепления.
  2. С помощью стенового кронштейна к стенке колодца.

Установка насосной системы в колодце требует утеплить наземную часть. Канализационная насосная станция способна временно хранить и перемещать сточные воды, используя трубы наружной канализации. Сама станция устанавливается на железобетонный фундамент высотой от 30 см и фиксируется цанговыми анкерами. Для анкеров необходимо сделать отверстия в бетоне в соответствие с пазами на станции. Если имеется большое количество грунтовых вод, то можно залить бетоном.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
