Как подключить проходной выключатель света — схема установки

Как сделать проходной выключатель своими руками

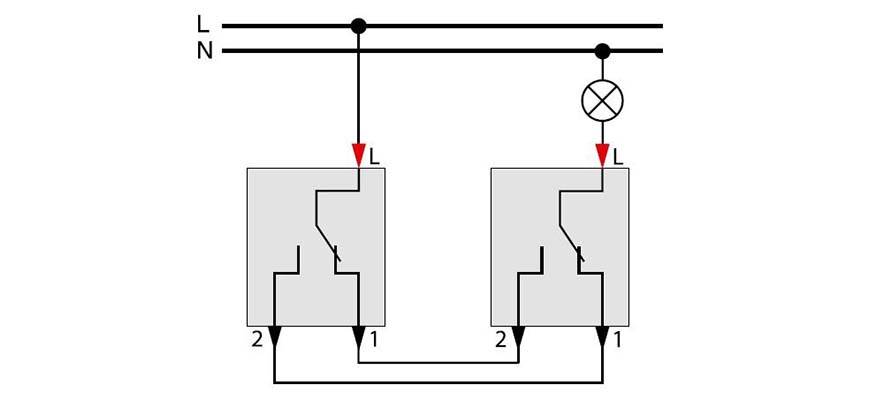

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

  1. Устанавливают перемычку на входные клеммы первого устройства.
  2. К ним подключают фазу.
  3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
  4. Соединяют входные контакты второго устройства перемычкой.
  5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Что такое проходной выключатель

Проходной выключатель координирует работу ламп из нескольких точек.

Конструкция предусматривает не замыкание или размыкание электрической цепи, а переключение на разные рабочие контакты. Когда замыкают 1 клемму, автоматически включается другая. Их, в отличие от обычных клавишных выключателей, не 2, а 3. Если заглянуть изнутри, видны 2 клеммы снизу, одна – сверху.

Похожи по этому признаку двухклавишные переключатели, у которых также 3 контакта. Но у них отсутствует автоматическое замыкание. Есть положение отключения цепи, которого у проходных нет.

Внешне они отличаются значком из 2 вертикальных треугольников на клавише, который ставят некоторые производители

Важно не спутать их с перекидными (реверсивными), у которых треугольники горизонтальные. Последние применяют дополнительно для включения света из более чем 3 мест

Разновидности и отличия

Для использования в разных целях и местах разработаны варианты проходных включателей.

Модели отличаются такими параметрами, как:

  1. Тип проводки: внешняя или скрытая.
  2. Исполнение контактных зажимов: винтовые или пружинные.
  3. Количество клавиш: 1, 2, 3.
  4. Способ управления: клавишное, сенсорное, пультом.

Проходные выключатели используются в разных целях.

Где используется

Сфера применения широкая. Проходные выключатели используют везде, где требуется на входе включить освещение, на выходе отключить.

Примеры:

  • в длинном коридоре, проходной комнате, на лестничном пролете;
  • в частных домах с 2 и более этажами;
  • для уличного освещения.

В быту их часто монтируют в спальне, чтобы отключить верхний свет, лежа в кровати.

Как работает устройство

Переключатели применяют только в паре. Лампочка зажигается, когда в обоих выключателях замкнуты одинаковые клеммы. Если клавиши на устройствах находятся в разных положениях, напряжение на точки потребления не поступает.

Преимущества проходного выключателя

Управлять освещением можно из любого места. Не приходится возвращаться, чтобы потушить свет, например, в коридоре, на улице. Второе преимущество – экономия электричества. Освещение не работает без надобности, т.к. есть возможность включить его на входе и отключить на выходе.

Проходные выключатели экономят электричество.

Недостатки использования проходного выключателя

Из положения клавиш непонятно, включено освещение или отключено, нет электричества или перегорела лампочка. Второй недостаток – более сложная схема подключения, больший расход кабеля.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Монтаж «с нуля»


Строение и количество контактов проходных выключателей

Если в помещениях производится ремонт или же они только недавно отстроены и электрика отсутствует, смонтировать проходной переключатель будет очень удобно. Желательным вариантом при закладке кабелей таких прерывателей будет добавление резервных проводов, которые в ходе последующей эксплуатации могут пригодиться. Ведь неизвестно, не придется ли установить со временем вместо обычного одноклавишного двухклавишный (к примеру, в длинном коридоре, помимо основного света захочется повесить бра с более мягким освещением). Тогда уже придется проводку прокладывать снаружи, а это смотрится не очень эстетично, даже при использовании современных установочных материалов.

Монтаж проходного выключателя может производиться на любой высоте, не имеет значения, на какой — этот параметр зависит от предпочтения мастера — а вот проводка должна к нему подводиться снизу, это общепринятое правило, продиктованное удобством монтажа и обслуживания.

Перед началом работы с проходными переключателями желательно, чтобы была составлена электрическая схема, так как подобные устройства обычно подключаются при помощи множества проводов, в которых легко запутаться. Так же, для себя необходимо определить цвета соединяющих жил, так как если подключение первого устройства подчиняется общепринятым правилам расцветки, то промежуточные уже подключаются по предпочтениям мастера. В противном случае легко запутаться в цветовых парах.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке. Подключение проходного выключателя управление освещением из 3 х мест

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

  • тщательное удаление декоративных покрытий в зоне выполнения проводки;
  • нанесение разметки предполагаемой линии проведения проводки;
  • штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
  • проверка горизонтальности выполненных линий;
  • укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
  • установка переключателей и распределительных коробки;
  • подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

  • предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
  • укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
  • подключение проводов к электрическому щитку;
  • выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
  • проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
  • электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
  • укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
  • заведение зафиксированных в каналах электрических проводов в установочную коробку;
  • обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
  • удаление с проводов примерно 10-15 см изоляционного слоя;
  • установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
  • установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
  • подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
  • подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Подключение проходного выключателя

Перед началом работы нужно подготовить схему подключения (в том числе в распредкоробке), сами выключатели и соединительные провода. Хорошо подходит для таких работ медный кабель с тремя однопроволочными жилами с сечением 1,5 мм² и пометкой «нг LS», указывающей на низкое дымовыделение и нераспространение возгорания. Число проводов зависит от количества выключателей и типа устанавливаемой аппаратуры. Однозначно нельзя применять для таких работ провода с многопроволочными жилами. Также следует взять индикатор, помогающий определить, куда подходит фаза.

Из двух мест

Такая схема хороша для бытового использования – при организации освещения коридора, лестничного пролета или спальни. В последнем случае выключатель света можно поместить в изголовье кровати. В распределительной коробке соединяют 4 кабеля. Два из них идут на выключатели, еще один – на люстру, и оставшийся – питающий провод с щиткового автомата освещения.

Простая схема с одноклавишными моделями реализуется так:

  • фаза с вводного автомата освещения подается на ввод первого переключателя;
  • та же самая фаза должна выходить со ввода второго устройства на светильник;
  • второстепенные отходящие жилы с переключателей соединяют в распредкоробке;
  • нуль и заземление идут сразу к светильнику.

Нажатие на кнопку любого переключателя разрывает цепь и тушит свет. Переход клавиши в другое положение замыкает ее, и светильник загорается.

Для двухклавишных моделей схема будет выглядеть иначе. Фаза в этом случае подсоединяется к обоим вводам первого выключателя. С вводов второго выходят проводники на люстры или светильники.

Из трех мест

Такая схема подключения проходного выключателя, помимо двух соответствующих устройств, включает третий элемент – перекрестный. У него одинаковое количество вводов и выходов: у одноклавишных приспособлений – по 2, у двойных – по 4 и т.д. Такое строение нужно для соединения линий, которые будут контролироваться, крест-накрест. Если проходные модели имеют на передней панели эмблему из двух треугольников с поперечным стыком, то перекрестные – с продольным.

Для подключения в распаечной коробке нужно найти два второстепенных проводника от проходных устройств. Их рассоединяют и включают между ними перекрестный. Кабели, приходящие с первого проходного устройства, подключаются на вход, а ведущие ко второму – на выход.

При желании схему можно расширять, добавляя в нее больше перекрестных устройств. Это позволяет управлять светильником с 4, 5 и более точек.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Сфера применения проходных выключателей

Проходные выключатели на две или более точек имеет смысл применять в следующих случаях:

  • На лестничных площадках, для обеспечения возможности при спуске по лестнице включить освещение, а спустившись, выключить, и проделать то же самое при подъеме.
  • В сквозных коридорах зданий, чтобы сэкономить электроэнергию и в одном конце коридора включить освещение, а в другом – выключить.
  • Для управления освещением возле зданий. Если у крыльца дома стоит фонарь, можно, подойдя к дому, включить его, зайти и изнутри помещения выключить. Это очень удобно, поскольку, включив дома освещение, не нужно выходить на улицу и отключать фонарь.
  • В проходных помещениях любого размера. В некоторых случаях, чтобы пройти через одну комнату в другую, человек включает при входе свет, после чего проходит через нее. Свет остается гореть, а это неэкономно. Значительно проще оборудовать помещение проходным выключателем.
  • Возле кроватей. Вот еще одна ситуация – перед сном, войдя в комнату, хозяин включил свет, лег в кровать и зажег бра, после чего спокойно, не вставая с кровати, отключил верхнее освещение. Удобно и просто.

Схемы подключения проходного выключателя

Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.

Электрическая схема

Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.

Схема проходного выключателя.

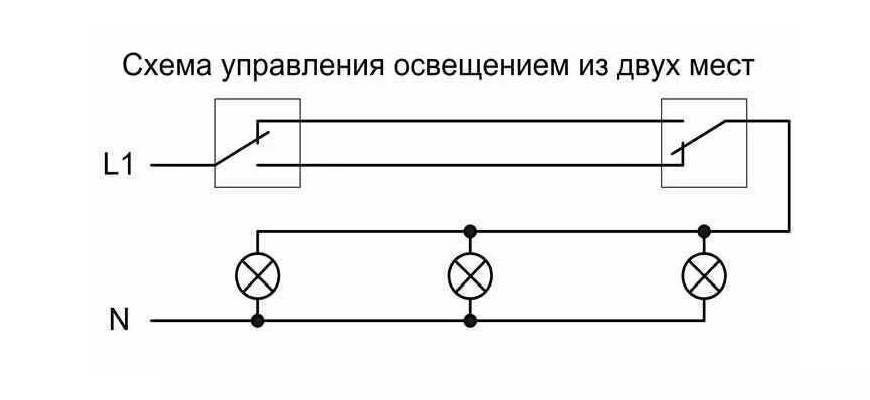

Схема управления с 2 мест

Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

Схема управления освещением из двух мест.

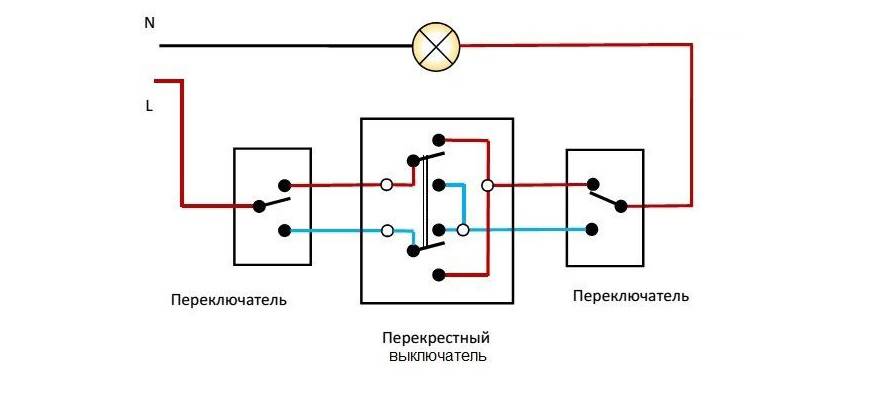

Схема управления из 3 точек

Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

Схема управления освещением из трех мест.

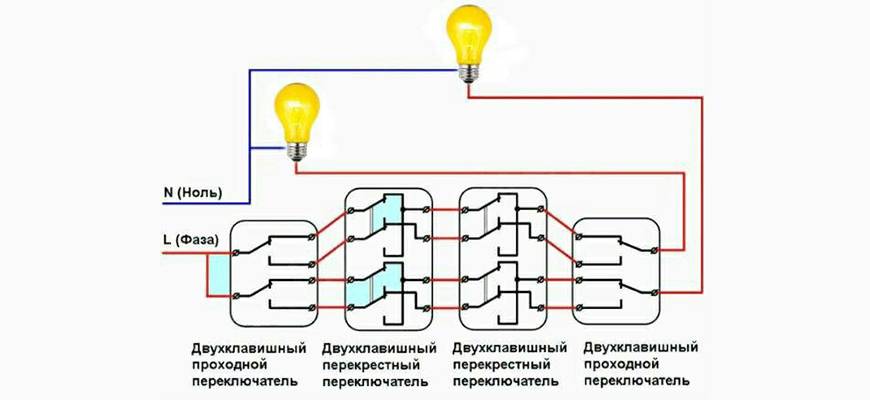

Схема для 4 и более точек

Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.

Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.

Схема управления освещением для четырех точек.

Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.

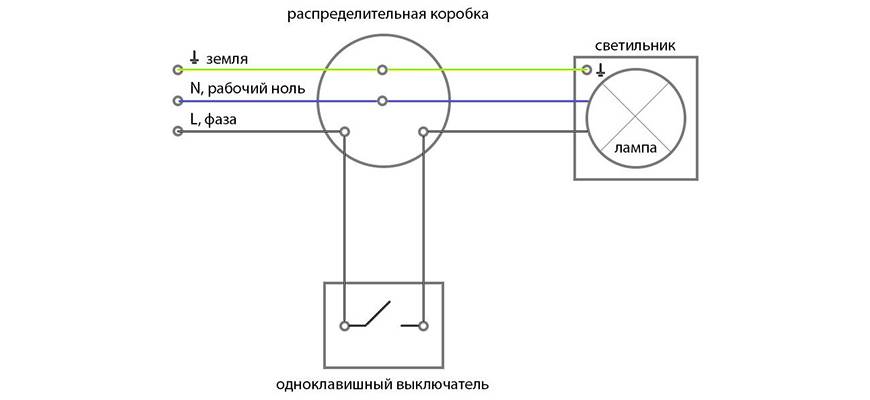

Схема с распредкоробкой

Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.

Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:

  • удобнее производить скрутку проводов;
  • легче находить неисправность в процессе эксплуатации;
  • проще подключить другие дополнительные приборы при необходимости.

Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

Схема управления с распределительной коробкой.

С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.

Подключение сенсорного выключателя

Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.

В схеме различают главный (Master) и вспомогательные (Slave) выключатели.

В Master задействованы клеммы:

  • Lin – фазная;
  • L1, L2 – для нагрузки;
  • COM – информационная.

У Slave задействуют контакты Lin и COM.

Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

Схема подключения сенсорного выключателя.

Для управления светом через пульт требуется программирование.

Его выполняют в 3 приема:

прикасаются пальцем к сенсору главного переключателя;

услышав звуковой сигнал, убирают палец;

на мгновение касаются сенсора выключателя Slave.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
