Отличительные характеристики отопительных котлов АОГВ

Инструкция по запуску и по эксплуатации

Запуск котла производится после установки на ровную горизонтальную поверхность и подключения всех коммуникаций:

  • Подача газа.
  • Прямая и обратная линии системы отопления.

После установки следует заполнить систему теплоносителем. Контроль уровня заполнения производится с помощью сигнальной трубы. Розжиг котла производится с помощью узла пьезорозжига или зажженной спичкой (серия Эконом).

ВАЖНО!

Для запуска котла следует сначала проветрить помещение в течение 15 минут. После этого открыть газовый кран, включить ручку в положение «включен запальник» и утопить ее до упора. Выждать в таком положении 10-15 секунд, затем нажать кнопку пьезорозжига.

Когда появится пламя на запальнике, подождать еще 20-30 секунд, после чего отпустить ручку. Запальник должен продолжать гореть. После этого можно установить требуемую температуру теплоносителя.

В процессе эксплуатации от пользователя не требуется никаких специфических действий, кроме периодической очистки от пыли и сажи.

Один раз в год следует приглашать мастера для выполнения ТО. По всем проблемам надо обращаться в гарантийную или сервисную мастерскую.

Рассмотрим методику поиска указанной выше неисправности

Проверку при ремонте газового котла начинают с самого «слабого звена» устройства автоматики — датчика тяги. Датчик не защищен кожухом, поэтому через 6…12 месяцев эксплуатации «обрастает» толстым слоем пыли. Биметаллическая пластина (см. рис. 6) быстро окисляется, что приводит к ухудшению контакта.

Шубу из пыли удаляют мягкой кистью. Затем пластину оттягивают от контакта и зачищают мелкой наждачной бумагой. Не следует забывать, что необходимо очистить и сам контакт. Хорошие результаты дает чистка указанных элементов специальным спреем «Контакт». В его состав входят вещества, активно разрушающие оксидную пленку. После чистки на пластину и контакт наносят тонкий слой жидкой смазки.

Следующим шагом проверяют исправность термопары. Она работает в тяжелом тепловом режиме, так как постоянно находится в пламени запальника, естественно, ее срок службы значительно меньше остальных элементов котла.

Основной дефект термопары — прогар (разрушение) ее корпуса. При этом резко возрастает переходное сопротивление в месте сварки (спая). Вследствие этого, ток в цепи Термопара — Электромагнит.

Биметаллическая пластина будет ниже номинального значения, что приводит к тому, что электромагнит уже не сможет фиксировать шток (рис. 5).

Врезка АОГВ в отопление

Так как включать АГВ в домашнее отопление не сложно, сделать это можно самостоятельно, но предварительно требуется разрешение коммунальных служб. Врезка предполагает подключение агрегата к трубам отопления, а также к газовой магистрали. Чтобы частички накипи и грязь не попадали внутрь котла, на вводящие трубы нужно поставить фильтры грубой очистки. Все резьбовые соединения герметизируются при помощи пакли, уплотнительных колец.

На водопроводные трубы монтируются отсекающие краны. К основной газовой магистрали подключать котел может только тот человек, у которого есть допуск к такого рода работам. Газовая труба тоже подключается с дополнительной герметизацией. При подключении используются изделия из меди или гофрированные шланги.

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.


Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Правила эксплуатации системы отопления на основе АОГВ

Перед тем, как выбрать АГВ, необходимо ознакомиться с основными правилами.

Котел следует установить в изолированном помещении, так как включение агрегата сопровождается громким хлопком. Некоторые модификации могут похвастаться частичным устранением этой проблемы. В них после нагрева воды до определенной температуры горелка не отключается, а переходит в режим минимального пламени.

Для подключения котла следует пригласить специалиста газовой службы, который параллельно зарегистрирует аппарат.

АГВ лучше всего расположить в нижней части дома, а восходящий трубопровод обязательно утеплить. При этом обратная труба в утеплении не нуждается.

Элементы системы отопления, отвечающие за теплоотдачу, должны располагаться на максимально возможной высоте от основного элемента АГВ. Оптимальным считается размещение радиаторов или отопительных панелей под окнами, это обеспечивает циркуляцию слоев воздуха. Обратную трубу рекомендуется разместить под полом, в этом случае риск «завоздушивания» системы сводится к минимуму.

Безупречную работу системы на основе АГВ обеспечивают двухдюймовые сетевые трубы, которые имеют не очень эстетичный вид

При замене этих элементов на трубы меньшего сечения следует принимать во внимание некоторые последствия. Дело в том, что меньший диаметр труб увеличивает гидродинамическое сопротивление, которое в свою очередь приводит к снижению напора воды в системе.

Решая задачу, что лучше газовый котел или АОГВ, следует учитывать, что эффективность работы во многом зависит от правильно выбранного уклона трубопровода. Рекомендуемый уклон составляет 1 см на один погонный метр трубы. В этом случае меньше образуются воздушные пробки в системе, более свободно циркулирует теплоноситель и появляется возможность беспрепятственного слива воды из системы.

Напольный котел Сиберия

Серийное производство напольного газового устройства Ростовского предприятия, предлагает потребителю агрегат в девяти модификациях градации мощности. Наименование аппарат носит в соответствии с номинальной тепловой мощностью исчисляемой в кВт: Siberia (Котел Сиберия) 11, 11К, 17, 17К, 23, 23К, 29, 29К.

Кроме этого, изделие делится на одно- и двух- контурное исполнение. Двухконтурный аппарат в наименовании содержит индекс “К” и имеет возможность довести холодную воду, для своего владельца, до горячего состояния. В случае, если потребность в ГВС у потребителя отсутствует, производитель предлагает немного сэкономить и приобрести одноконтурную модель.

В целом, аппараты Siberia представляют модифицированную версию, известную в 70-х годах как АГВ-80 и АГВ-120. Новое оборудование получило современное, модернизированное оснащение. Последнее поколение приборов Сиберия, не боится скачков газового давления, не требует подключение к электросети, так как разжигается при помощи пьезоэлемента.

Повышенная эффективность КПД по отходящим газам достигает 90%. В качестве ключевого теплоизоляционного материала, конструкция корпуса оснащена базальтовыми плитами, повышая не только эффективность сохранения тепла, но и обеспечивая повышенную шумоизоляцию. Скорость приготовления воды в режиме горячего водоснабжения при нагреве на Δt=35°C, составляет:

  • Siberia 11К — 3,8 литров в минуту;
  • Siberia 17К — 5,5 литров в минуту;
  • Siberia 23К — 7 литров в минуту;
  • Siberia 29К — 8 литров в минуту.

Показатели достаточно скромные, и количества горячей воды едва хватает на обеспечение одной точки водоразбора. Так,что любителям душа, советуем дополнительно задуматься о приобретении бойлера косвенного нагрева. Ориентировочная площадь отопления котла в зависимости от качества утепления дома составляет от 125 до 400 м2. Присоединительная резьба штуцеров для подачи газа для котлов Сиберия 11 кВт составляет G½, для всех остальных, включая самый мощный в 35 кВт размер = G¾. Габаритные размеры не изменяются и имеют одинаковые величины для всей линейки: ВхШхГ = 850х280х560 мм.

Устройство напольного котла Сиберия

Газогорелочное оборудование. Котел Сиберия вобрал в себя лучшие элементы, которые способен предложить рынок по оптимальным ценам. Поставщиками газовых горелок из нержавеющей стали, определены Европейские компании Polidoro и Worgaz. За модуляцию мощности отвечает:

— АОГВ-11,6-3, АОГВК-11,6-3, АОГВ-17,4-3 и АОГВК-17,4-3 автоматика 630 EUROSIT; — АОГВ-23,2-1, АОГВК-23,2-1, АОГВ-29-1 и АОГВК-29-1 автоматика 710 MINISIT; — АОГВ-35-1 автоматика 820 NOVAmv;

Напомним, АОГВ – аббревиатура от Агрегат Отопительный Газовый Водогрейный. С помощью многофункциональных газовых клапанов регулируется поток интенсивности подачи газа. Автоматика оснащена модуляционным термостатом и являются полностью энергонезависимым устройством, разжигают котел Сиберия с помощью пьезорозжига не требуя подводки электросети. Импортная автоматика осуществляет плавное регулирование величины пламени и не прерывает работу изделия в условиях падения давления магистрального газа.

Теплообменник. Напольный газовый котел Сиберия Ростовского производства имеет один из самых низких показателей тепловых потерь. Это стало возможным с применением новой конструкции стального теплообменника, запатентованной предприятием. Конструкцию опоясывает теплоизоляционный слой базальтовой ваты. Инновационная схема теплообменника, помогла поднять значение КПД до 90%, а слой базальтовой ваты сохраняет драгоценную тепловую энергию. Удаление продуктов сгорания выполняется посредством дымохода с естественной тягой.

Так как, мы рассматриваем напольный котел, то необходимо соблюсти необходимые меры безопасности по размещению оборудования. Помещение, где устанавливается аппарат, должно обеспечиваться хорошей вентиляцией с постоянным притоком воздуха, например в виде окна или форточки. Стены в помещении должны быть построены из несгораемого материала, или иметь облицовку несгораемыми панелями, желательно из базальтового волокна.

Основанием под изделие, должна служить цементобетонная площадка, вынужденное размещение агрегата на деревянном полу, имеет рекомендацию по проведению работ с целью сооружения изоляционной подложки. Изоляция оснащается стальным листом 3 мм, поверх асбестового листа. Изоляцию следует делать с зазором габаритов корпуса не менее на 100 мм.

Критерии выбора

Покупая котлы для частного дома, учитывают несколько аспектов:

  1. Площадь отапливаемого помещения.
  2. Возможные теплопотери (зависят от того, из каких материалов возведены стены здания, сделаны полы и перекрытия, окна и двери).
  3. Мощность оборудования (необходимый показатель рассчитывается, исходя из 1 кВт на каждые 10 м² площади). Но если дом расположен в регионе с суровыми зимами или возведен из материалов с высокими теплопотерями, полученную цифру увеличивают на 25%.
  4. Функциональные особенности котла.

АГВ выпускают разной мощности, но стандартно показателя хватает для отопления дома до 120 м². Для больших по площади строений покупают зарубежные автономные котлы. Дополнительно рассматривают в качестве альтернативного решения усовершенствованные приборы АОГВ или АКГВ.

Последний представляет собой комплексный водонагревательный аппарат. Это двухконтурные котлы, работающие независимо от электросети. Агрегаты обеспечивают отопление и горячее водоснабжение.

Однако специалисты считают, что в домах площадью 200 м² и больше такое оборудование устанавливать нецелесообразно, поскольку нельзя создать стабильную естественную тягу. Придется покупать дополнительно циркулярный насос, а к нему — ИБП и генератор, чтобы обеспечить работу. Подобные недостатки нивелируют преимущества, которые дает автономность котлов.

Сравнительная таблица

АртикулМощностьОтапливаемаяплощадьСредний расход,м3/часМасса,кгГабариты,ммЦена завода с НДС, руб.
АОГВ-11.6-311.601160,7441,1411/304/93617600 ₽
АОГВ-11.6-111.601160,7438,2380/327/95317600 ₽
АОГВК-11.6-111.001160,7439,2406/327/95320100 ₽
АКГВ-11.6-311.601160,7442,1413/304/93620100 ₽
АОГВ-17,4-117.401740,9456466/396/95820900 ₽
АОГВ-17,4-317.40174256,2495/368/93620900 ₽
АОГВ-23,2-3-223.002321,4876580/475/112024000 ₽
АОГВК-17,4-117.401740,9460495/396/95825400 ₽
АКГВ-17,4-317.401740,9457,2495/368/93625400 ₽
АОГВ-29-3-229.002901,4876580/475/112026400 ₽

Конструкция АГВ

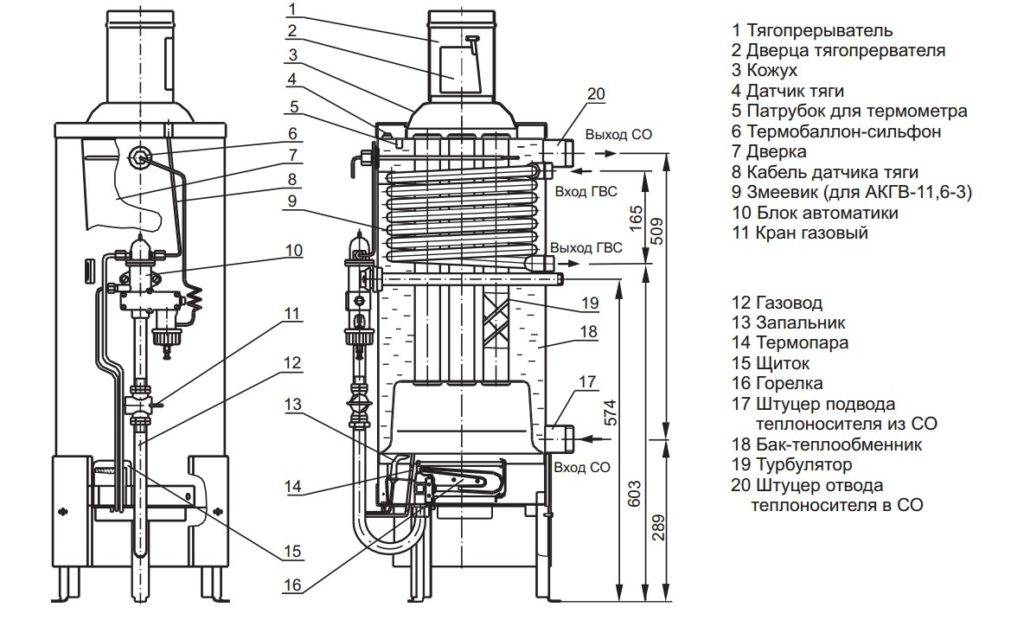

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

  1. При падении тяги.
  2. Падении давления в топливной магистрали.
  3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Особенности конструкции

  • Регулировка огня производится двумя способами: автоматически и вручную. Модели отличаются не только мощностью, каждая из них имеет определенный спектр возможностей.
  • У некоторых моделей есть насос для циркуляции воды в трубах. Это позволяет эффективно нагревать помещение за счет равномерного распределения тепла. Более дешевые модификации насосов не имеют, а вода циркулирует по законам физики. Поэтому при установке таких котлов трубы монтируют под углом.
  • Все модификации имеют расширительную емкость. Она позволяет достигать оптимального давления в системе, а если жидкость расширяется из-за сильного прогрева, помещает в себе ее избыток.

Разновидности

Все котлы «Жуковского завода» — напольные. Есть три модификации:

  • «Эконом»;
  • «Универсал»;
  • «Комфорт».

В первом случае использована автоматика производства РФ, в двух других — зарубежная. Марка представляет только одноконтурные версии — для отопления зданий, двухконтурные версии на ЖМЗ не производятся.

Устройство

КПД оборудования составляет 89%, что для отечественной продукции весьма неплохо. Такой продуктивности удается достичь за счет оригинальной конструкции теплообменника. Чугунный теплообменник укомплектован турбуляторами. Горелка атмосферная, воздух поступает из помещения. Благодаря автоматике обеспечивается непрерывная работа в течение долгого времени.

Нагреватели «Жуковского завода» имеют ряд инноваций, повышающих их экологичность. Разработчики стараются не отставать от мировых тенденций, но все-таки отечественной продукции далековато до показателей, присущих европейским и некоторым азиатским конкурентам. Зато у российской продукции неоспоримый плюс — невысокая цена, которая удовлетворяет всех потребителей.

Плюсы и минусы

Несмотря на кажущуюся простоту, котлы АГВ-80 имеют такие преимущества, как:

  1. Сравнительная простота установки и легкость дальнейшего управления и обслуживания. Это касается безопасного регулирования температуры воды в заранее заданном диапазоне.
  2. Бак, производимый из металла, устойчивый к коррозии, прочный и долговечный.
  3. Изготовление важных узлов и деталей с применением высокоточных современных технологий. Они считаются чувствительными к малейшим изменениям в параметрах работы системы.
  4. Энергонезависимость. Для работы АГВ не требуются стабильная работа сети, расходы на проверку розеток и проводки, адаптация системы к повышенной нагрузке.
  5. Практически бесшумное функционирование. Отсутствуют циркуляционный насос и вентилятор.

Установка АГВ означает, что разводку труб в отопительной системе можно выполнять из любых материалов — чугуна, стали и металлопластика, устойчивого к нагреванию.

Работа агрегата не зависит от перепадов давления газа в сети. Продуманная защита позволяет вовремя отключить систему при снижении давления.

По сравнению с моделями, оснащенными циркуляционным насосом и вентилятором, у АГВ более низкая эффективность, отсутствует дистанционное управление.

Имеются технические особенности, которые ведут к разрушению прибора. Например, если температура воды в системе опускается ниже +50°C, начинается обильное выделение конденсата. В отличие от современных моделей, в таких котлах он никак не используется, зато способен потушить пламя.

При смешении продуктов горения с конденсатом образуются серная и азотная кислоты. Последние вредны для здоровья человека и оборудования, поскольку приводят к коррозии.

Отопление АГВ – что это такое

Расшифровка АГВ звучит следующим образом: аппарат газовый водонагревательный. Как вы уже поняли такое устройство – это водонагревательные отопительные устройства, топливом для которых является газ.

Этот аппарат имеет отличные технические характеристики. Он весьма экономичен и прост в обслуживании. Также в его пользу говорит тот факт, что он может долго работать без вмешательства человека. Именно поэтому многие хозяева частных домов до сих пор не заменили такое отопление на более современное.

Газовые котлы АГВ имеют ряд преимуществ перед другими отечественными котлами. Поэтому они до сих пор не сняты с производства и пользуются популярностью.

Достоинства АГВ:

  • Низкая стоимость;
  • Экономичность;
  • Простота обслуживания;
  • Независимость от электричества.

Данные достоинства имеют достаточно большое значение. Однако в противовес ним старые АГВ имеют и ряд недостатков.

Недостатки АГВ:

  • Низкий КПД;
  • Небольшая площадь обогрева;
  • Быстрый износ автоматики;
  • Трубы, идущие к котлу прямо по стенам.

Несмотря на эти преимущества, котлы АГВ до сих пор пользуются популярностью. Многих привлекает их невысокая стоимость и экономичность. Что ж, для домов площадь которых составляет менее 100 метров – это действительно неплохой вариант.

Газовый котел «Очаг» — популярный, российский, надежный

Российские газовые котлы «Очаг» — это довольно популярная на просторах СНГ техника. Повышенный спрос на нее обусловлен в первую очередь лояльной ценовой политикой компании-производителя и незаурядными эксплуатационными характеристиками. Но обо всем по порядку.

Агрегат «Очаг» — это напольный котел, который идеально подходит для теплового снабжения жилых квартир и домов. Техника в состоянии справиться с обогревом помещений, чья площадь достигает 250 квадратных метров. Аппарат «Очаг» может агрегироваться с водонагревателями, что делает эту технику универсальным решением основных бытовых вопросов горячего водоснабжения.

Конструкции российского производства функционируют на природном газе. Отечественные инженеры, хорошо знакомые с проблемами, возникающими время от времени на наших газовых магистралях, предусмотрели возможность работы котла при низком давлении топлива в системе. Естественно, рациональные покупатели, которые сталкиваются с подобными сложностями, оценят эту позитивную особенность газовых котлов «Очаг».

Встроенная автоматика делает эксплуатацию техники максимально комфортной для потребителя тепла. Система способна функционировать в заданном режиме без дополнительного постороннего вмешательства. Стоит отметить ряд преимуществ, которые характерны модели «Очаг». Среди них:

  • Умеренное потребление газа. Конструкцией предусмотрен встроенный стабилизатор давления топлива, который сокращает расход газа на треть.
  • Высокая экологическая лояльность. Количество вредных выбросов в атмосферу в процессе работы агрегата минимально, что особенно удивительно для отечественной техники, которой эко-безопасность не свойственна.
  • Максимально точное регулирование температурного режима агрегата.

Газовый котел «Очаг» может по праву считаться достаточно безопасным по российским меркам. Естественно, нашей технике далеко до продвинутых шведских и немецких котлов, но все же наличие трехступенчатой системы безопасности уже говорит о многом. В частности, «Очаг» защищен от непредвиденного погасания пламени на горелке, от отсутствия тяги и от прекращения подачи топлива в систему. Этого более чем достаточно для того, чтобы можно было избежать типичных поломок и других проблем.

Котлы «Очаг» укомплектованы первоклассным теплообменником, выполненным из стали. Высокий КПД системы достигается благодаря методу обширного теплосъема при минимальном количестве теплоносителя, который очень гармонично внедрен в данной конструкции.

Оптимальный процесс горения газовоздушной смеси обеспечивает стабилизатор давления топлива, который предусмотрен в газовом блоке. При этом газовый котел торговой марки «Очаг» вне зависимости от давления газа в системе поддерживает постоянную тепловую производительность.

Под встроенным теплообменником равномерно располагаются мощные газовые горелки, изготовленные из жароустойчивой стали с высокими антикоррозийными свойствами. Как результат обеспечивается ровное тепловое поле в топке, что препятствует нежелательному перегреву в отдельных зонах теплообменника. Разумеется, это продлевает срок эксплуатации агрегата и его комплектующих.

Немного о плюсах конструкции

Если вы сомневаетесь в том, что вы останетесь довольны покупкой газового котла «Очаг», то обратите внимание на такие его несомненные плюсы:

  • Высокий КПД, достигаемый особой конструкцией стального теплообменника.
  • Ненавязчивый внешний вид конструкции, который не уродует интерьер, как это бывает при установке агрегатов отечественного производства.
  • Высокий уровень технической оснащенности.
  • Простота и дешевизна обслуживания техники.
  • Независимость агрегата от внешних источников энергии.
  • Высокое качество сборки, которое гарантировано многоуровневой проверкой в заводских условиях.
  • Приспособленность техники к специфичным условиям эксплуатации в России и странах СНГ.
  • Наличие надежной качественной итальянской автоматики EUROSIT.

Итоги

Поскольку покупка котла – это дело ответственное, то не стоит торопиться с выбором агрегата. Большинству покупателей «с головой» хватило бы технических возможностей газового котла «Очаг», однако, если вы ожидаете от водонагревательной техники абсолютно автоматизированной работы и неукоснительной безопасности, то вы «обратились не по адресу».

Естественно, цена техники «Очаг» манит потенциального клиента, однако стоит помнить, что на рынке есть агрегаты чуть дороже, однако с более богатой комплектацией. Поэтому, приобретая котел отечественного бренда, стоит четко отдавать себе отчет в том, что вам точно хватит всех встроенных функций на ближайшие 10-15 лет.
