Кабели и провода изоливанные и защащенные для воздушных ЛЭП /ПЗВ И ПЗВГ/ производства предприятий ОАО “Севкабель-Холдинг”
Провода с защитной изоляцией для воздушных линий электропередачи на напряжение 35 кВ марки ПЗВ,ПЗВГ
ТУ 16.К10-017-2003
Область применения
ПЗВ – для воздушных магистральных линий электропередачи, ПЗВГ – для воздушных линий электропередачи проходящих по населённым пунктам, а также на участках ВЛ вблизи подстанций.
Вид климатического исполнения проводов – В, категория размещения 1,2,3 по ГОСТ 15150-69.
Условия эксплуатации
Для воздушных линий электропередачи в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов III и IY по ГОСТ 15150-69.
Основные технические и эксплуатационные характеристики
Номинальное напряжение | 35 кВ |
Температура окружающей среды при эксплуатации кабеля | от -60°C до +50°С |
Относительная влажность воздуха (при температуре до +35°С) | 98% |
Минимальная температура прокладки кабеля без предварительного подогрева | -20°С |
Предельная длительно допустимая рабочая температура жил | 90°С |
Максимальная температура нагрева жил при коротком замыкании | 250°С |
Минимально допустимый радиус изгиба при прокладке | 10 диам.провода |
Срок службы, не менее | 40 лет |
Гарантийный срок эксплуатации кабеля | 3 года |
| 1. Уплотненная жила из проволок алюминиевого сплава сечением 35–240 мм2, герметизированная водоблокирующими нитями 2. Слой из изоляционного сшитого полиэтилена 3. Защитная изоляция из атмосферостойкого сшитого полиэтилена | |
| 1. Уплотненная жила из проволок алюминиевого сплава, герметизированная водоблокирующими нитями 2. Слой из электропроводящего сшитого полиэтилена 3. Слой из изоляционного сшитого полиэтилена 4. Защитная изоляция из атмосферостойкого трекингостойкого полиэтилена |
* Допускается использовать в качестве ТПЖ уплотненную алюминиевую жилу, упрочненную стальной проволокой.
| Марка | Конструкция | Условия эксплуатации |
ПЗВ | Жила – из проволок алюминиевого сплава; Изоляция – из двух слоев сшитого полиэтилена: нижнего – из изоляционного сшитого полиэтилена и верхнего – атмосферостойкого сшитого полиэтилена. | Для воздушных магистральных линий электропередач в районах с умеренным, холодным и тропическим климатом. |
ПЗВГ | Жила – из проволок алюминиевого сплава; Изоляция – из трех слоев: слоя электропроводящего сшитого полиэтилена, изоляционного сшитого полиэтилена и атмосферостойкого трекингостойкого полиэтилена. | То же, но для воздушных линий электропередач, проходящих по населенным пунктам, а также на участках ВЛ вблизи подстанций. |
НОМЕНКЛАТУРА ТУ 16.К10-017-2003
Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
Провод одножильный с токопроводящей жилой из проволок из алюминиевого сплава, с защитной изоляцией из двух слоёв: изоляционного сшитого полиэтилена и атмосферостойкого сшитого полиэтилена (ПЗВ-35). | ||
| 1 х 35 | 13.3 | 196 |
| 1 х 50 | 14.5 | 244 |
| 1 х 70 | 16.1 | 317 |
| 1 х 95 | 17.8 | 405 |
| 1 х 120 | 19.2 | 487 |
| 1 х 150 | 20.6 | 576 |
Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
Провод одножильный с токопроводящей жилой из проволок из алюминиевого сплава, с защитной изоляцией из трёх слоёв полиэтилена: электропроводящего сшитого полиэтилена, изоляционного сшитого полиэтилена и атмосферостойкого трекингостойкого полиэтилена (ПЗВГ-35). | ||
| 1 х 35 | 14.7 | 238 |
| 1 х 50 | 15.9 | 291 |
| 1 х 70 | 17.5 | 369 |
| 1 х 95 | 19.2 | 464 |
| 1 х 120 | 20.6 | 551 |
| 1 х 150 | 22 | 644 |
Информация предоставлена ОАО “Севкабель-Холдинг” специально для RusCable.Ru
Расчет сечения провода сип по мощности
Купить провод СИП-4 2х16 недорого бухтой 100 метров.
Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?
Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии ( L – метров) от трансформаторной подстанции.
- 1. L-200 метров
- 2. L-300 метров
- 3. L-400 метров
- Расчет сечения провода СИП по мощности делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств: Р – 15 кВт., 30 кВт. и 45 кВт..
- Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 ( U – 230 В.).
- Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой жилы провода СИП должно быть:
1. L – 200 метров S – 95 мм²
2. L – 300 метров S – 120 мм²
3. L – 400 метров S – 185 мм²
При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:
1. L – 200 метров S – 185 мм²
2. L — 300 метров S — 240 мм²
3. L — 400 метров S — 320 мм² (не существует)
Для мощности Р = 45 кВт. получим еще более невероятный результат:
1. L – 200 метров S — 240 мм²
2. L – 300 метров S — 350 мм² (не существует)
3. L – 400 метров S — 468 мм² (не существует)
- Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети распределения (при U = 230 В.) в поселке экономически не рекомендуется.
- При использовании трех — фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
- Сделаем расчет для трех фаз.
- Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 ( U – 380 В.).
- Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:
1. L – 200 метров S – 16 мм²
2. L – 300 метров S – 25 мм²
3. L – 400 метров S – 35 мм²
При потребляемой мощности Р – 30 кВт. :
4. L – 200 метров S – 35 мм²
5. L – 300 метров S – 50 мм²
6. L – 400 метров S – 70 мм²
При потребляемой мощности Р – 45 кВт.:
7. L – 200 метров S – 50 мм²
8. L – 300 метров S – 70 мм²
9. L – 400 метров S – 95 мм²
- Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах поселка.
- P.S. От трансформаторной подстанция в посёлке можно построить проводом СИП-2-3х120+1х95 одну ЛЭП длиной L — 250 метров и нагрузить линию мощностью P — 100 kW и не более. При условии, что на каждой фазе ЛЭП будет нагрузка симметричной или желательно равна P — 33,3 kW. Для нагрузки P — 200 kW должен быть построен второй фидер (ЛЭП) длиной L — 250 метров , а для потребляемой мощности абонентами P — 300 kW нужен третий фидер и так далее. Расчет сделан при напряжении на клеммах трансформатора U — 380 В и при допустимых потерях напряжения — 5%, если на трансформаторной подстанции напряжение не меньше U — 400 В, то проектируемая длина ЛЭП увеличивается до L — 290 метров. Кто сомневается, сделайте расчет на калькуляторе!
- Рекомендуемые продавцы провода СИП в СПб и в других городах России.
- Провод СИП-4 2х16
- Провод СИП-4 2х16 (100 м)
- Провод СИП-4 4х16
- Провод СИП-4 4х16 (бухта 100 м)
- Провод СИП-4 2х25
- Расчет потерь напряжения в линии ЛЭП СНТ — Калькулятор расчет потерь напряжения онлайн
- Господа! Хватит греть проводами небо.
Преимущества применения
Сечение СИП провода позволяет выдерживать высокие токовые нагрузки.
Благодаря этому удается существенно продлить срок бесперебойной эксплуатации. Голые провода, в сравнении с данными, выходят из строя намного чаще. Они уже не могут в полной мере справиться с запросами электроэнергии, которые выдвигают крупные города. На первом этапе выбора следует произвести расчет сечения. Оно напрямую зависит от количества нагрузки.
При этом вероятность ее потери сводится к минимуму. Среди дополнительных достоинств следует отметить дешевизну прокладки кабеля
. Такой монтаж обойдется в несколько раз дешевле, особенно если провести сравнение со стандартными проводами.
Перед подбором необходимого материала следует разобраться, какие бывают кабели и от чего зависят их эксплуатационные мощности.
На сегодняшний день СИП вариант используется сразу в нескольких бытовых и промышленных
отраслях. Он прослужит намного дольше обычного варианта. Именно поэтому владельцу удастся существенно сэкономить.
Однако важно правильно сделать расчет сечения. В таком случае потребляемой мощности хватит для освещения выбранного объекта
Благодаря тщательной изоляции и широкому выбору сечений удается предотвратить короткое замыкание в процессе эксплуатации. Такая негативная ситуация наблюдается также в том случае, если провода запутываются в ветках
При монтаже важно использовать мастеров с большим опытом работы в данной сфере
Предварительно лучше всего проверить их квалификацию.
Дополнительной экономии удается добиться также из-за того, что нет необходимости использования изоляционного материала. Для установки следует применять только специальные опорные напряжения, которые смогут выдержать требуемую нагрузку.
СИП-кабель – инновационная альтернатива «голому» кабелю. Он прошел несколько ступеней усовершенствования, поэтому активно внедряется сразу в несколько сфер жизни человека.
Источник
В чем отличие?
Нормативным документом, содержащим перечень технических требований к любой продукции (в частности, к проводниковым и кабельным изделиям), может быть ГОСТ (государственный стандарт), либо ТУ (технические условия). В чем отличие между этими документами и что лучше выбрать?
Государственный стандарт (ГОСТ) разрабатывается государственными структурами и утверждается в настоящее время Межгосударственным советом по стандартизации, метрологии и сертификации. Предметом государственной стандартизации обычно служит продукция межотраслевого назначения. Технические условия (ТУ) создаются предприятием – изготовителем продукции и утверждаются министерством соответствующей отрасли.
Расцвет стандартизации производства пришелся на советский период, когда все предприятия были государственными. Любая продукция должна была соответствовать стандарту. Существовала иерархия, во главе которой находились государственные стандарты (ГОСТ), отраслевые стандарты (ОСТ) располагались рангом ниже, технические условия (ТУ) были самыми младшими в этой структуре. С распадом СССР и появлением большого числа производителей кабеля с частной формой собственности, старая система контроля качества разрушилась.
Сертификация любого изделия (в том числе проводникового) на предмет соответствия ГОСТ является затратным мероприятием и требует соблюдения ряда бюрократических процедур. Разумеется, все понесенные при этом издержки включаются в стоимость кабеля. Отличие процедуры сертификации по ТУ заключается в том, что она значительно проще и дешевле, что лучше для производителя. С одной стороны, можно предположить, что кабель, сертифицированный по ТУ, должен быть дешевле, чем кабель по ГОСТ. Но отличие заключается в том, что ТУ составляет сам производитель, что чаще всего приводит к снижению качества продукции. С этой точки зрения представляется, что лучше выбрать кабель, который сертифицирован по ГОСТ, так как в разработке этого документа, в отличие от технических условий, принимали участие незаинтересованные государственные органы, хотя в нынешних условиях наличие государственного сертификата, к сожалению, не гарантирует высокое качество продукта.
Новый толчок стандартизация получила после создания Таможенного Союза, с созданием которого появился технический регламент «О безопасности низковольтного оборудования». В соответствии с этим документом, в настоящее время, подлежит сертификации на соответствие ГОСТ вся выпускаемая кабельная продукция. Это относится к производителям всех форм собственности стран – участниц ЕАЭС.

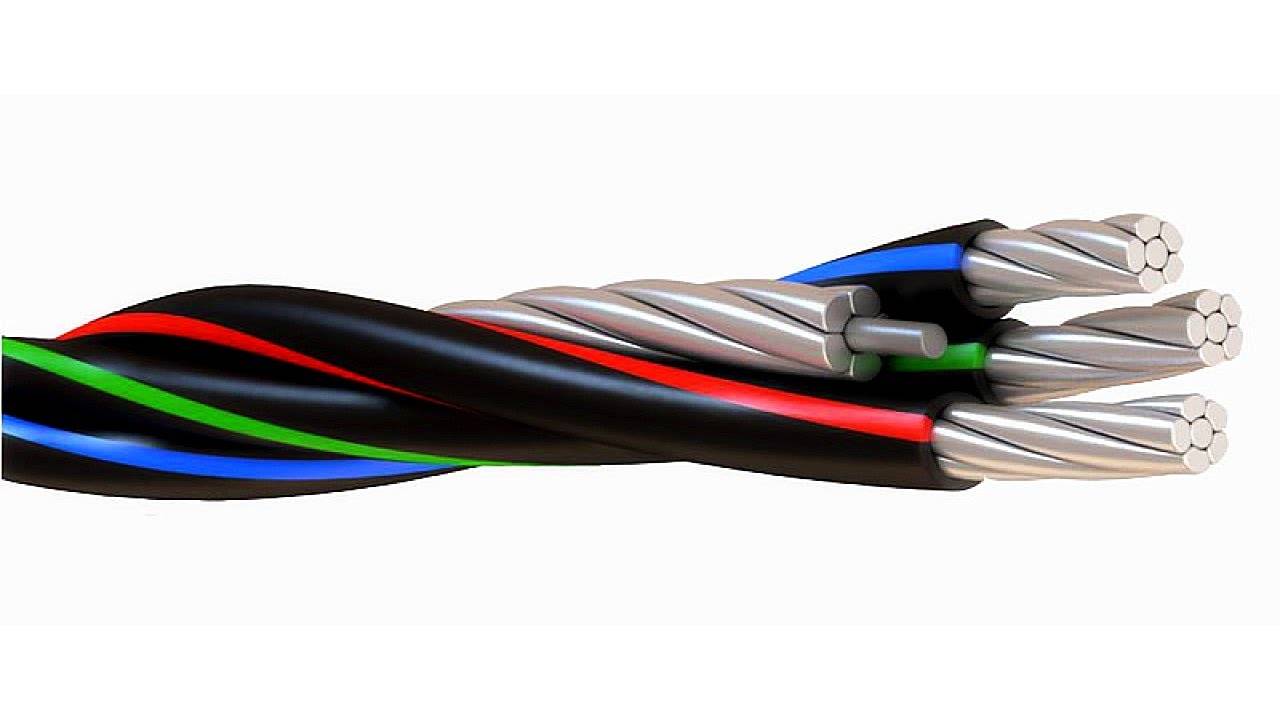

Конструкция кабеля СИП-4 4х16
Внутри изделия находится кабельный сердечник, который выполняет функцию проводника. Он производится из алюминиевого сплава в соответствии с ГОСТ No52373-2004. Жилы кабеля могут иметь секторный или круглый вид, состоят из определенного количества проволок, которые скручиваются в плотный жгут.

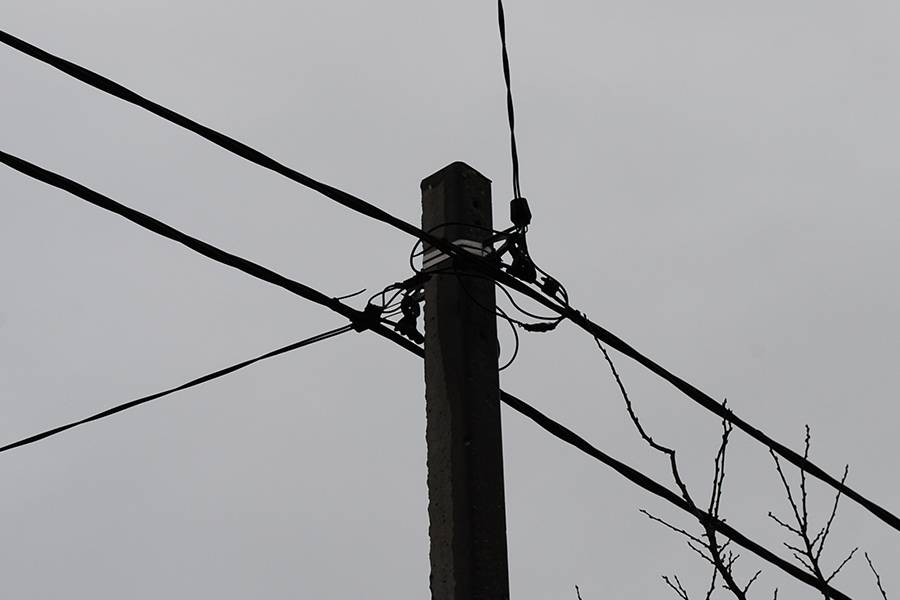

ЛЭП установки
Внутренние жилы также производятся из алюминия, иногда в составе используется медь. Внешняя изоляция изготавливается из ПВХ материалов. Эта оболочка может быть горючей или не горючей. Чаще используют первый вариант, что обеспечивает дополнительную безопасность эксплуатации ЛЭП.
Марки

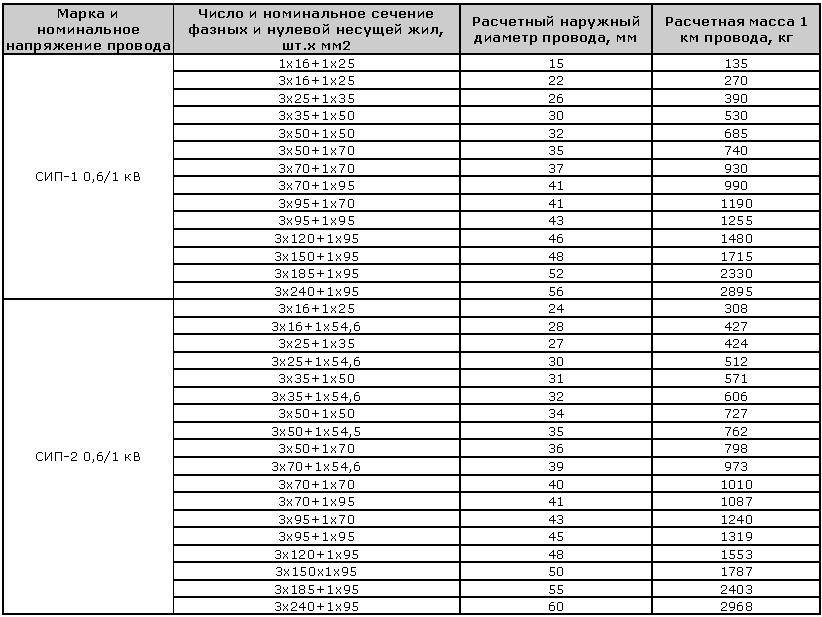

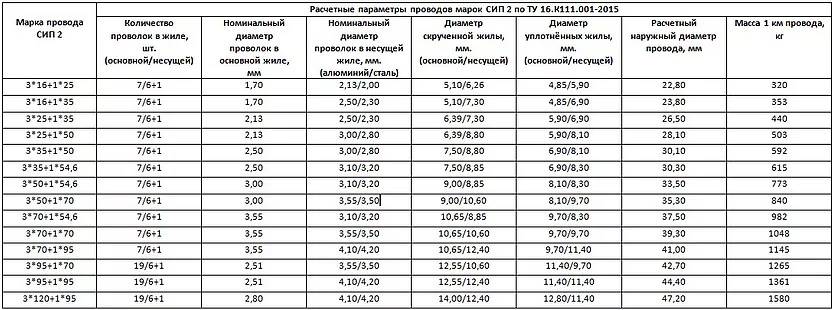

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики

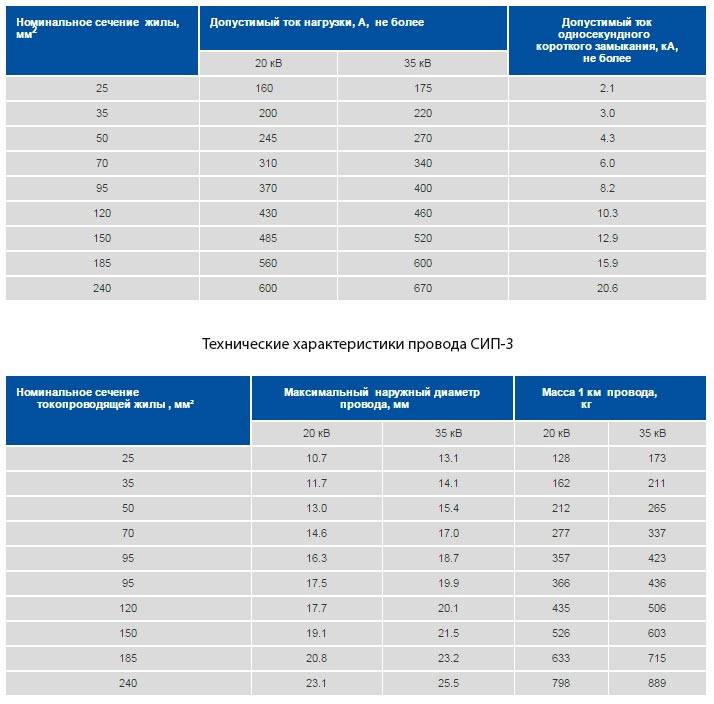

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.

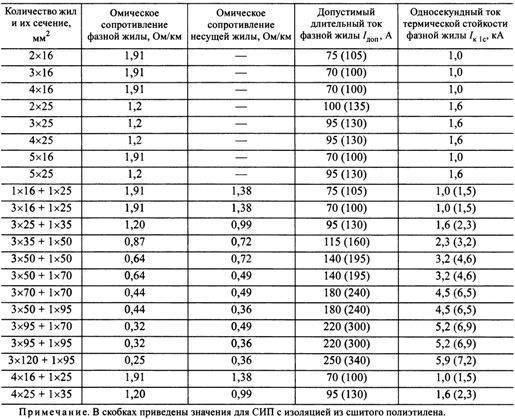

- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:

- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Следующие характеристики:
Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Из истории самонесущего изолированного провода (СИП)
На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel) Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы
Чуть позже начало развиваться производство проводов СИП и в России
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России
Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.
Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).
Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:
- Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
- Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
- Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
- Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
- Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
- Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
- Улучшение общей эстетики в городских условиях.
- Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.
Пример расчета
Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:
72 кВт / 3 = 24 кВт.
Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:
24 кВт / (230V* 0,95) = 110A.
По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:
- в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
- сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
- сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
- полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.
Исходя из расчетных данных, максимальный ток в фазной жиле будет:
I = U / R = 230V: 2,5 Om = 92 А
Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.
37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.
Читать также: Как подключить телефонную розетку к телефонному кабелю
Виды СИП
Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.
Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.
Конструкция СИП кабеля
Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:
- Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
- Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
- Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.
Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.
Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.
Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.
Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.
Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.
Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.
Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.
Разновидности кабелей
В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:
- с неизолированной нулевой жилой;
- с изолированной нулевой жилой;
- без нулевой несущей жилы.
Первый тип ещё называют «голым». К нему относится кабель СИП 1.
Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.
Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.
СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.
Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».
Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».
Также выпускают марки СИП 1А и СИП 2А.
Условное обозначение кабелей
Согласно ГОСТу, маркировка проводников должна иметь вид:
- Первыми идут символы «СИП», обозначающие тип проводника;
- Через дефис указываются цифры от 1 до 4;
- Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
- Через тире указывается номинальное напряжение кабеля;
- Также через интервал могут указываться технические условия.
Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:
- предназначен для организации воздушных линий электропередач;
- имеет жилы:
- 3 основные сечением 70мм2;
- 1 несущая изолированная сечением 95мм2;
- 2 вспомогательные сечением 25мм2.
- кабель рассчитан на напряжение 0,6/1кВ.
Область применения
Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.
Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.
В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.
На основании положительного опыта применения энергосистемами самонесущих изолированных проводов, был издан директивный документ РАО “ЕЭС России” №ОБ-5145 от 26.06.2000 “О применении самонесущих изолированных проводов при строительстве и реконструкции”.
Области использования
От того, какая марка изделия, зависят материалы, из которых оно изготовлено, и особенности конструкции, а значит, и сфера применения. В частности:
- Провод СИП 1 чаще всего используется при строительстве линий электропередач и устройства вводов в здания;
- Кабели СИП 2 также применяются для прокладки ЛЭП и энергоснабжения зданий. Их ключевой особенностью является тип атмосферного исполнения, что позволяет монтировать их в местах с повышенной влажностью, например, на берегах морей, озер, на территориях с плохой экологической обстановкой и суровыми климатическими условиями, поскольку их изоляция устойчива к агрессивному воздействию внешней среды;
- Изделия с маркой СИП 3 применяются для прокладки участков ЛЭП с напряжением от 10 до 35 кВ. Кроме того, такой провод используется для подключения оборудования, работающего под повышенным напряжением. Это объясняется конструкцией кабеля, которая способна выдерживать нагрузки высокого уровня;
- Провода СИП 4 применяются преимущественно для устройства различных ответвлений, поскольку обладают более высоким уровнем гибкости. Их также отличает морозоустойчивость, что позволяет использовать их при прокладке ЛЭП в условиях Крайнего Севера;
- Кабель СИП 5 применяется практически только для устройства ответвлений.
Использование изделий марки СИП
Итак, кабель СИП, расшифровка которого означает, что он является самонесущим (в нем имеется и фазный, и нулевой провода) и изолированным, предназначен для прокладки линий энергоснабжения и отводов от нее. Рабочее напряжение, под которым данное изделие может эксплуатироваться, составляет от 0,4 до 1 кВ, но для некоторых марок может достигать и 35 кВ.
Основными преимуществами описываемой продукции является легкость в обслуживании и небольшой вес, что позволяет существенно уменьшить затраты при прокладке ЛЭП. При этом она соответствует всем требованиям в части безопасности и стабильности энергоснабжения.
Как определить сечение многопроволочного провода по его диаметру?
Одножильные провода.
Типы одножильных проводов.
Электрический провод — кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься лёгкая неметаллическая оболочка, обмотка и (или) оплётка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.
В качестве проводящей жилы, как правило, используется медная или алюминиевая проволока. Жила может состоять из нескольких проволок (обычно скрученных) — многопроволочная жила.
Не путать с многожильным проводом, где каждая жила является самостоятельным проводом.
Провод состоит из следующих элементов:
1.Жила, проводящая электрический ток (медная или алюминиевая).
2. Изолирующая оболочка.
Одножильный однопроволочный провод.
Одножильный многопроволочный провод
Ка́бель — конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку.
Классификация проводов:
1. обмоточные провода:
медные провода (марки ПЭВ, ПЭЛ, ПЭТВ-2, ПЭТ-155, ЛЭЛО, ЛЭНК и др.);
провода высокого сопротивления (константановые, манганиновые, нихромовые);
2. монтажные провода (марки МГТФ, МГТФЭ и др.);
3. провода соединительные (марки ПВС, ПРС, ШВП и др.);
4. провода выводные (марки ПВКВ, РКГМ, ВПП и др.);
5. провода для подвижного состава (марки ППСВ, ППСРН, ПС и др.);
6. провода автомобильные (марки ПГВА, ПГВАЭ, ПВАМ и др.);
7. провода авиационные (марки БПВЛ, БИФ, БИН);
8. провода установочные (марки АПВ, ПВ1, ПВ2, ПВ3 и др.);
9. провода связи (марки ПВЖ, ППЖ, ПКСВ и др.);
10. провода изолированные для воздушных линий (марки СИП-1, СИП-2, СИП-3 и др.);
11. провода неизолированные (марки М, А, АС и др.);
12. провода для геофизических работ (марки ГСП, ГПМП и др.);
13. провода термостойкие (марки ПВКВ, ПАЛ, ПВКФ);
14. провода термоэлектродные (марки СФК-ХК, ПТВ-ХК, ПТП-ХК и др.);
15. провода прогревочные (марки ПНСВ, ПНПЖ, НО-1 и др.).
Параметры одножильных проводов
К проводам относятся следующие параметры: площадь поперечного сечения, рабочие напряжение и частота, материал жилы, типу изоляции, гибкость, теплостойкость, диапазон температур эксплуатации, относительная влажность воздуха при эксплуатации, радиус изгиба провода, расцветка провода и т.д.
Расчет сечения кабеля
Определить сечение провода возможно по диаметру жилы. На практике чаще всего замеряют диаметр жилы без изоляции штангенциркулем или микрометром. Зная диаметр жилы, достаточно легко определить сечение провода. Для этого нужно воспользоваться формулой сечения провода, которая совпадает с обычной школьной формулой расчета площадки круга, которая приведена ниже.
Пример расчета
На склад поступил одножильный однопроволочный провод ПВ-1 без маркировки с диаметром жилы 3,57 мм. Определим сечение провода по диаметру: Sкр=3,14*3,57^2/4=10 мм2
Ближайшее стандартное сечение 10мм2. Таким образом, на склад поставлен провод ПВ1 10.
Как определить сечение многопроволочного провода по его диаметру?
Если провод многопроволочный, то необходимо распушить его, посчитать количество проволок в пучке. Определить диаметр одной проволоки, высчитать ее площадь сечения s, затем определить площадь сечения всего провода, сложив площади всех жилок.
Например: количество проволочек в пучке 37 штук; диаметр каждой проволочки d = 0,3 мм. Определим площадь сечения одной проволочки. s = 0,785*d² = 0,785 *0,3*0,3 = 0,070 мм2 Площадь сечения всего многопроволочного провода S = 37*s = 37*0,070 = 2,59 мм2
