Сферы применения и расшифровка маркировки провода ШВВП

Монтаж

Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.

Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).

При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.

При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):

Сечение жилы, кв. мм0,751,01,52,54,06,0
Диаметр жилы, мм0,981,131,381,782,262,76
Мощность/Сила тока, кВт/А для одного провода2,86/133,3/154,4/205,94/277,92/3610,12/46
Два провода2,64/123,08/143,74/175,28/247,48/349,02/41
Три провода2,42/112,86/133,3/154,84/226,82/318,14/37
Четыре или больше проводов2,2/102,64/123,08/144,63/215,94/277,7/35

В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

  • площадь сечения токоведущей жилы;
  • их количество;
  • цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

  1. В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
  2. В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
  3. Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
  4. Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

Характеристики

Перечислим основные особенности данного изделия:

  • состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
  • все жилы являются многопроволочными (нет монолитных шнуров);
  • класс гибкости – 5;
  • оболочка производится из поливинилхлорида;
  • напряжение – 220/380 В;
  • площадь сечения кабеля – 0,35-2,5 кв. мм;
  • диапазон рабочих температур – от -40 до +40 гр. Цельсия;
  • номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические

К основным механическим параметрам относятся:

  • гибкость;
  • допустимое количество изгибов и разгибаний;
  • прочность на растяжение;
  • температурная устойчивость.

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший. Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание». Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +80ºС в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от – 25ºС до +40ºС.

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

  • сопротивление проводника;
  • сопротивление изоляции;
  • допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм²) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 20ºС.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм², нагретого до 70ºС, и 0,01Мом/км – для 0,75 мм².

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

Характеристики кабеля ШВВП

Силовой кабель ШВВП имеет следующие особенности технической характеристики:

  • провод эксплуатируется при температурном режиме от −25 °С до 40 °С;
  • при использовании изделия максимальный нагрев жил достигает до 75 °С;
  • если провод находится в воде более одного часа (температура воды 20 °С), тогда шнур 15 мин. может выдержать напряжение 2000 В/50 Гц;
  • допустимое усилие растягивания 9,8 н;
  • этому элементу не страшны всевозможные заломы и изгибы при подключении к оптимальному напряжению до 60 000 раз;
  • может работать 5000 ч., во время стационарного бытового подключения 12 000 ч.;
  • производитель гарантирует десятилетний срок службы;
  • допустимое значение тока составляет 20 Ам;
  • значение сопротивления во время постоянного тока 7,98 Ом;
  • допустимое напряжение до 380 В.

Технические показателиОбратите внимание! Технические характеристики кабеля ШВВП для удобства восприятия разделяют на две группы и рассматривают отдельно: механические и электрические. Вам это будет интересно Подключение греющего кабеля

Вам это будет интересно Подключение греющего кабеля

Механические

Отличные механические свойства изделия:

высокая гибкость (5 класс). Это является основным преимуществом проводника категории ШВВП с минимальным радиусом загиба до 5 диаметров. Для определения данного показателя проводится наименьшее значение;
многопроволочная жила, изготовленная из меди. Благодаря этому свойству обеспечивается высокая стойкость изделия к многократным изгибам;
шнур ШВВП отличается долговечностью. Производитель гарантирует 10 лет срок службы;
шнур имеет высокий уровень сопротивления натяжения. Без учёта внешнего защитного слоя провод ШВВП с легкостью выдерживает натяжение силой 9,5-9,8 Н

Кроме этого, специалисты обращают внимание на предельную массу трёхжильного шнура с сечением 0,75 мм² и длиной 1000 м, которое составляет порядка 47,8 кг без бухты и упаковочной тары;
изделие выполняет сви функции при различных климатических условиях (до 80 °С). Однако специалисты выделяют оптимальный температурный режим шнура от —40 °С до 50 °С.

Электрические

Электрофизические параметры позволяют определять эксплуатационные свойства кабельной продукции. При выборе соответствующей модели нужно обязательно учитывать все показатели. Электрические свойства шнура ШВВП следующие:

  • значение номинального электронапряжения составляет 220 В либо 380 В;
  • расчётная частота колебаний переменного электротока равна 50 Гц;
  • этот тип шнура может выдержать воздействие шокового напряжения до 2000 Вт продолжительностью до 15 мин.;
  • удельное электросопротивление на 1 км кабеля ШВВП до 270 Ом;
  • предельная пропускная мощность изделия с 3 жилами и сечением 0,75 мм составляет 1300 Вт;
  • токовая нагрузка на жилу с площадью сечения 0,75 мм² равна 6 А, а с площадью сечения 0,5 мм² — 3 А;
  • шнуры ШВВП с сечением 0,5 мм² при температуре 70 ⁰С имеют электросопротивление, равное 0,012 МОм, а у провода с сечением 0,75 мм² — 0,01 МОм.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

  1. АВВГ. Бывает многожильным или одножильным алюминиевым.
  2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
  3. ВВГп. Это плоский защищенный провод.
  4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

  1. АВББШв. Внутри жилы из алюминия.
  2. ВББШвнг. Не горит.
  3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Условия эксплуатации

Производителями указаны определенные условия, при которых провода ВВГ можно укладывать и эксплуатировать.

  • Монтаж можно производить при температуре воздуха не ниже -15 С.
  • Эксплуатировать в пределе -50 С +50 С.
  • В нестандартных случаях может подниматься температурный режим до +70 С., при аварийных ситуациях (краткосрочных) даже до +80 С.
  • Допустимая влажность — не более 98%.
  • Гарантийный эксплуатационный срок — до 30 лет. Как показала практика, при правильной эксплуатации этот срок может быть выше в два раза.
  • Монтаж может проводиться воздушным способом. В случае если высота укладки превышает 4300 м над уровнем моря, для укладки придется использовать специальные эстакады.
  • На производстве, где имеется повышенная коррозийная активность, монтаж необходимо выполнять в специальных коробах.

Характеристики провода ШВВП

Технические характеристики любого провода можно условно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ШВВП

Начнем наш разбор с механических характеристик. Именно они обеспечили проводам данной марки широкое распространение. Поэтому именно к ним предъявляются повышенные требования.

Радиус изгиба провода

Итак:

  • Одним из основных преимуществ ШВВП является его гибкость. Минимальный радиус изгиба составляет 5 диаметров кабеля. Причем учитывая, что наш кабель плоский диаметр определяется по наименьшему значению. Это является достаточно высоким показателем.
  • Кроме того, производство провода ШВВП должно обеспечивать его высокую стойкость к многократным изгибаниям – разгибаниям. Обычно данные цифры колеблются в пределах 30 тысяч циклов.


Стенд испытания износоустойчивости оплетки ШВВП

  • Но конечно изгибание провода отрицательно сказывается на его характеристиках. В связи с этим гарантийный срок на провода подверженные постоянному изгибанию составляет всего два года. В то же время для провода ШВВП не подверженного эксплуатационному изгибанию этот срок составляет более 10 лет.
  • Кроме испытаний на изгибание провода данной марки проходят испытание на натяжение. Согласно табл. 10 ГОСТ7399 – 97 шнур должен без видимых повреждений выдерживать натяжение до 9,8Н (1кгс). Причем испытания проводятся без внешней оболочки.
  • Производства проводов ШВВП должны обеспечивать еще и температурную защиту провода. Для этого шнур на 90ч помещаю в камеру с температурой в 80⁰С. Через два часа после его остывания его осматривают на предмет внешних повреждений.


Установка для проверки провода на пониженные температуры

  • Испытание для пониженных температур еще более жесткое. Шнур при отрицательных температурах пропускают через ролик, сечение которого равно четырем наружным диаметрам провода. А после этого провод еще подвергают проверке на удар. Если на поверхности нет каких-либо повреждений, то провод считается выдержавшим испытание.
  • Вообще же номинальными температурами для провода считаются — 25⁰С — +40⁰С. Хотя при специальных климатических исполнениях возможна эксплуатация провода и при температурах – 40⁰С — +40⁰С. Но в любом случае температура жилы не должна подниматься выше +70⁰С.

Электрические характеристики провода ШВВП

Но не одни механические характеристики не способны стать решающими при выборе проводов. Ведь как бы то не было, а шнур предназначен для пропускания тока и именно электрические параметры определяют эту его способность.


На фото вы можете видеть электрическое сопротивление жил ШВВП

  • Для любого провода определяющим является сопротивление провода. Так согласно табл.2 ГОСТ7399 – 97 сопротивление провода сечением 0,5 мм2 при температуре 70⁰С должно составлять не менее 0,012 МОм. А для провода сечением 0,75 мм2 этот параметр составляет 0,01 Мом. Для кого-то эти значения покажутся большими, но если учитывать, что они приведены для провода длиной в 1 км, то это достаточно хороший результат.
  • Следующим критически важным параметром марки проводов ШВВП является сопротивление изоляции провода. Она измеряется по отношению одной жилы к земле и между двумя жилами.
  • Испытание сопротивления изоляции одной жилы производится на куске жилы длиной не менее 5 метров, которую помещают в воду. На токоведущую часть подают напряжение в 2кВ и проверяют токи утечки.
  • Сопротивление изоляции между двумя жилами производится с помощью куска провода длиной не менее 2 метров. При этом оболочку между жилами следует разрезать. В остальном испытание проходит идентично и выполнить его своими руками достаточно сложно.

Как выбрать кабель ПВС?

Вот критерии выбора, на которые стоит опираться:

  1. Число и сечение жил . Пожалуй, это самый главный параметр, который и определяет область эксплуатации. При выборе нужно учитывать мощность электрических приборов, которые через провод ПВС многожильный будут коммутироваться к сети.
  2. Наличие или отсутствие заземляющей жилы . Она предоставляет возможность соединить прибор и контур заземления.
  3. Отсутствие дефектов и повреждений .
  4. Правильная скрутка проводов в отдельной жиле . Она всегда осуществляется в левом направлении.
  5. Область применения . Существуют кабели для наружных и внутренних работ. Первые используют в трансформаторах и распределительных щитках, а вторые – внутри жилых помещений.
  6. Вид кабеля . Провод соединительный ПВС может быть медным и алюминиевым. Для первого характерна высокая прочность и эластичность, малое сопротивление. Алюминиевый собрат проигрывает по этим показателям, но зато стоит дешевле.

Маркировка провода ПВС

На любом изделии имеется буквенное и цифровое обозначение. Используемая маркировка кабеля ПВС означает следующее:

  1. Первая цифра указывает количество жил.
  2. Вторая цифра обозначает площадь сечения каждой отдельной жилы.

К примеру, дан кабель с маркировкой ПВС 3х0,25. Из данной записи можно понять, что речь идет о проводе с тремя жилами сечением 0,25 кв.мм каждая. Иногда можно встретить более сложную маркировку, например, ПВС 5х0,6 + 1х0,25. Это означает, что изделие состоит из пяти жил сечением 0,6 кв.мм и одной дополнительной жилы сечением 0,25 кв.мм. Указанное значение и фактический размер могут немного отличаться друг от друга. ГОСТ допускает это, но сообщает, что величина электрического сопротивления должна соответствовать данным, указанным в техническом паспорте.

Цвета кабеля ПВС

Общая оболочка может иметь произвольный цвет. Большое распространение получил провод ПВС черный и белый. Цвета для отдельных жил подбираются не случайно:

  1. Красный или коричневый – фазный проводник.
  2. Синий или голубой – нулевой.
  3. Желто-зеленый – заземление.

Опасности использования

Многие неопытные специалисты используют ШВВП, или как аналог, ПВС для внутренней прокладки в качестве стационарной проводки. Может показаться неожиданным, но данные модели не подходят для таких работ, они не для этого применения. На это есть несколько причин:

  1. Выключатели, светильники, розетки предназначены для кабелей, имеющих класс гибкости 1. У данного шнура он равен 5.
  2. Характеристики этих шнуров хуже, чем у кабелей марки ВВГ, ВВП-1, NYM.
  3. Современные кабеля, даже если в названии не стоит индекс НГ имеют оболочку, не поддерживающую горение.
  4. Также эти шнуры не используются для прокладки стационарной проводки по причине несоответствия пожарным требованиям: переходные сопротивления у гибкого кабеля, по сравнению с моножилой, выше в десятки раз. Поэтому какой бы удобный он ни был, правильно использовать подходящую модель.

Как видно, для стационарной проводки лучше использовать другие марки кабелей, соединяя их согласно правилам. Гибкие шнуры используются в быту только для подсоединения бытовой техники: насосов, пылесосов и тому подобное.

Иногда такие шнуры прокладывают в гофрированной трубе. Если нужно поменять провод, гофра уже заштукатурена, тогда ничего не поделаешь – придется использовать мягкий шнур, при этом желательно надеть наконечники либо залудить концы

Также очень важно выдержать нужное сечение. Но если гофротруба не спрятана, тогда лучше ШВВП не использовать

Как видим, производители постарались наполнить рынок различными видами кабелей. Зная расшифровку их названия, можно определиться с тем, какой конкретно провод нужен по параметрам, а если такого нет, легко подобрать аналог.

Технические характеристики

Продукцию данной марки применяют при строительстве распределительных сетей к электроустановкам и потребителям, рассчитанным на работу с переменным током частотой 50 Гц и напряжением до 1000 В.

Важно! Параметры проводов ввг позволяют использовать их открытую и закрытую прокладку при влажности до 98%. Однако укладка в грунт или под штукатурку нежелательна без защиты. ГОСТ 31996-2212 предписывает производителям придерживаться следующих электрических параметров:

ГОСТ 31996-2212 предписывает производителям придерживаться следующих электрических параметров:

  • Umax – 1000 В (1кВ);
  • fраб (частота переменного тока) – 50 Гц;
  • класс жилы – 1 (регламентирован ГОСТ 22483-2012);
  • класс пожароопасности – 01.8.2.5.4;
  • время допустимого короткого замыкания (без последствий) – не более 5 с.;
  • ток КЗ, длительностью 1 с – 0,27 А;
  • допустимые токовые нагрузки: для воздушной линии – 27А, для скрытой прокладки – 36А;
  • Pmax (максимальная мощность, для напряжений 220/380 В): при прокладке в грунт – 10,56/23,69 Вт, при воздушном монтаже – 7,92/17,77 Вт;
  • Rизол (сопротивление изоляции медных жил) – 10 Мом/км;
  • Rжилы (электрическое сопротивление) – 7,42 Ом/км.

К температурным характеристикам изделия можно отнести следующие позиции:

  • интервал эксплуатационных Т0С – от -500С до +500С;
  • монтаж без подогрева допустим при температуре не ниже -150С;
  • Tmax для жил при коротком замыкании – 1600С;
  • длительно допустимая Т0С нагрева жил – 700С;
  • условия не возгорания выполнимы при температуре, не превышающей 3500С;
  • при перегрузках кабеля длительная температура должна быть не больше 900С.

Механические и геометрические данные для кабелей ВВГ:

  • максимально допустимое усилие растягивания – 150 Н;
  • вес (расчётная масса) для одного метра (при U = 0,66/1000 В) – 143/1000 кг/м и 161/1000 кг/м;
  • минимальный R изгиба – 106 мм;
  • горючая масса на 1 км продукции равна объёму – 121 л;
  • толщина изоляции изделия при U = 0,66/1 кВ – 0,6/0,8 мм.

Масса меди на один метр токопроводящей жилы составляет 44,5 г. При правильных условиях эксплуатации кабели марки ВВГ служат не менее 30 лет.

Внимание! Код ОКП для подобных проводников – 352100. Зная код, можно легко определить, к какой группе товаров сертифицированной и декларированной продукции принадлежит тот или иной объект. Действие кода применимо для всех субъектов РФ

Действие кода применимо для всех субъектов РФ.

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

  • Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
  • Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
  • Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
  • Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
  • Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.


Провод армированный вилкой

  • Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
  • Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.


Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.


Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.


Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

  • Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
  • Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
  • Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.


Правила цветового обозначения проводов согласно ПУЭ

Технические характеристики шнура ШВВП

Шнур ШВВП весьма популярен на сегодняшний день и очень часто применяется в домашних условиях. Это связано с относительно невысокой ценой проводника и в то же время хорошим качеством изготовления

Далее мы подробно рассмотрим технические характеристики ШВВП, расшифровку маркировки и что не менее важное – область применения в быту

Как расшифровать маркировку?

Итак, первым делом поговорим о том, что же все-таки означает аббревиатура ШВВП: провод или кабель? Очень многие при поиске информации о данном проводнике связывают его с этими приставками.

На самом деле, аббревиатура расшифровывается, как:

  • Ш – шнур;
  • В – оболочка жил из поливинилхлорида;
  • В – внешняя оболочка из поливинилхлорида;
  • П – плоский.

Как Вы видите, данный вид проводника нельзя назвать ни кабелем, ни проводом. Чтобы в дальнейшем Вы могли сразу же по аббревиатуре определить, что перед Вами за тип проводника, рекомендуем ознакомиться с расшифровкой маркировки проводов и кабелей!

Конструктивные особенности

После того, как Вы узнали, расшифровку маркировки шнура ШВВП, советуем ознакомиться с его основными конструкционными особенностями.

Итак, данный электрический шнур имеет следующую конструкцию:

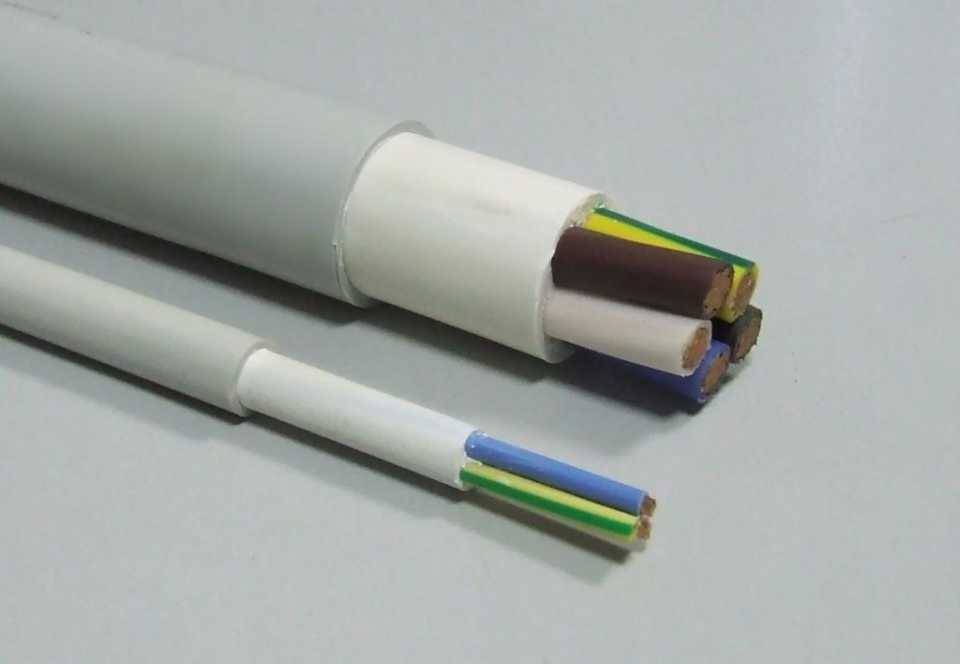

  1. Токоведущие жилы медные, круглого сечения, многопроволочные (хорошо видно на фото).
  2. Количество жил 2 либо 3.
  3. Расположение жил – параллельно друг другу.
  4. Цветовая маркировка соответствует стандартам ГОСТ: ноль синий, фаза коричневая. Если шнур трехжильный (к примеру, ШВВП 3*1,5), изоляция третьей жилы окрашена в желто-зеленый цвет и используется в качестве заземления.

Основные параметры

Основные эксплуатационные показатели, а другими словами – технические характеристики ШВВП представлены следующими значениями:

  • номинальное напряжение — 220/380 Вольт;
  • номинальная частота колебаний переменного тока — 50 Гц;
  • пиковое напряжение (до 15 минут) – 2000 Вольт;
  • сечение жил от 0,35 до 2,5 мм2;
  • срок службы от 6 до 15 лет;
  • гарантийный срок эксплуатации 2 года;
  • удельное электрическое сопротивление на 1 км шнура – не более 270 Ом;
  • температура эксплуатации (рабочая) – от -40 до +40оС;
  • монтаж допускается при температуре окружающей среды от -10 до +30оС;
  • минимально допустимый радиус изгиба жил – 30 мм2;
  • допустимая токовая нагрузка (длительно допустимый ток) – зависит от сечения жил (к примеру, у размера 2*0,75 мм2 составляет 6 Ампер).
  • масса от 0,026 до 0,049 кг на 1 метр длины.

Как Вы видите, характеристики ШВВП позволяют использовать данный шнур при электромонтажных работах, как на улице, так и внутри помещения. О том, где применяется этот тип проводника по отношению к дому, мы и поговорим далее.

Область применения

В связи с тем, что сечение жил шнура ШВВП чаще всего не превышает 2,5 мм2, его нельзя использовать для подключения мощных электроприборов. Несмотря на то, что максимальное сечение жил позволяет подключить с помощью ШВВП некоторые электроприборы мощностью 1-2 кВт, чаще всего в домашних условиях пользуются следующие размеры шнура: 2*0,5; 2*0,75; 2*1,5; 3*0,75; 3*1,5.

Как правило, область применения шнура ШВВП следующая:

  1. Используется для подключения маломощных электроприборов: чайника, настольной лампы, радиоаппаратуры и т.д. Некоторые умельцы делают «переноски» с помощью данного электропровода. Если Вы вдруг решили сделать удлинитель своими руками, лучше выберите более надежный аналог – провод ПВС.
  2. Применяется при монтаже освещения, как уличного, так и комнатного. В своей практике не раз встречал шнур с такой маркировкой, которым соединяют светодиодные ленты с блоком питания.

Как Вы видите, использование ШВВП не везде уместно, что связано с небольшим сечением жил. В домашних условиях рекомендуем использовать шнур с такой маркировкой не для всей проводки, а только при монтаже освещения по комнатам!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
