Включение света с пульта дистанционного управления

Подключение выключателей

В подключении дистанционных выключателей нет ничего сложного. При желании вы можете с легкостью своими руками установить устройство. Приемник имеет два или четыре провода, которые из него выходят, это зависит от того сколькими группами светильников он управляет.

Один из проводов это вход, другие же – выход. Для установки подобного устройства мастеру необходимо разорвать фазу, которая подает питание на осветительный прибор, а его просто последовательно включить в цепь.

Когда устанавливают беспроводное устройство, все становится еще проще. Здесь вовсе провода не нужны, мастер просто закрепляет кнопку в коробочке, и готово. Как вы можете заметить, все не так уж сложно. Для установки дистанционных выключателей глубоких познаний в электрике не требуется. Вам достаточно просто знать немного о движении тока в цепи.

Как сделать дистанционный выключатель своими руками?

Чтобы соорудить устройство самостоятельно, подготовьте следующее:

  1. Плата МР325М с пультом управления. Можно использовать другие схемы, к примеру, Ардуино.
  2. Элемент питания типа PW1245.
  3. Дополнительный передатчик сигналов МР325М.
  4. Простой однокнопочный переключатель.

В набор платы МР325М входит приемник и пульт, в итоге в комплекте имеем два передатчика. Для решения задачи потребуется именно два устройства.

Схема покдлючения самодельного устройства

Процедура сборки:

  1. Обесточьте участок электролинии, где будет выполняться модификация системы освещения.
  2. Извлеките из посадочного гнезда штатный переключатель, после чего соедините два штатных кабеля друг с другом. Электроцепи должны быть заизолированы с помощью изоленты.
  3. Возьмите один из передатчиков для управления платой и разберите его. Подпаяйте к одной из клавиш для управления два отрезка электроцепи, пайка осуществляется параллельно. Полученные контакты зачищаются и подсоединяются к контактам переключателя. Саму плату пульта можно обмотать изолентой.
  4. Дальнейшие работы выполняются рядом с осветительным устройством. Надо соединить две платы в соответствии с приведенной выше схемой.
  5. Если в помещении установлен натяжной потолок, то платы можно установить в свободное пространство между подвесным и основным потолком. При отсутствии монтаж выполняется в ниже осветительного плафона. Элемент питания и основной модуль надо заизолировать лентой.

 Загрузка …

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Три основных схемы подключения

Светорегуляторы встраиваются в разрыв цепи питания, что позволяет этим приборам регулировать напряжение, подаваемое на осветительные устройства. При этом возможно несколько схем монтажа.

Типичным вариантом, который особо рекомендуется для подключения реостатных и сенсорных приспособлений, является прибор, управляемый с одного места.

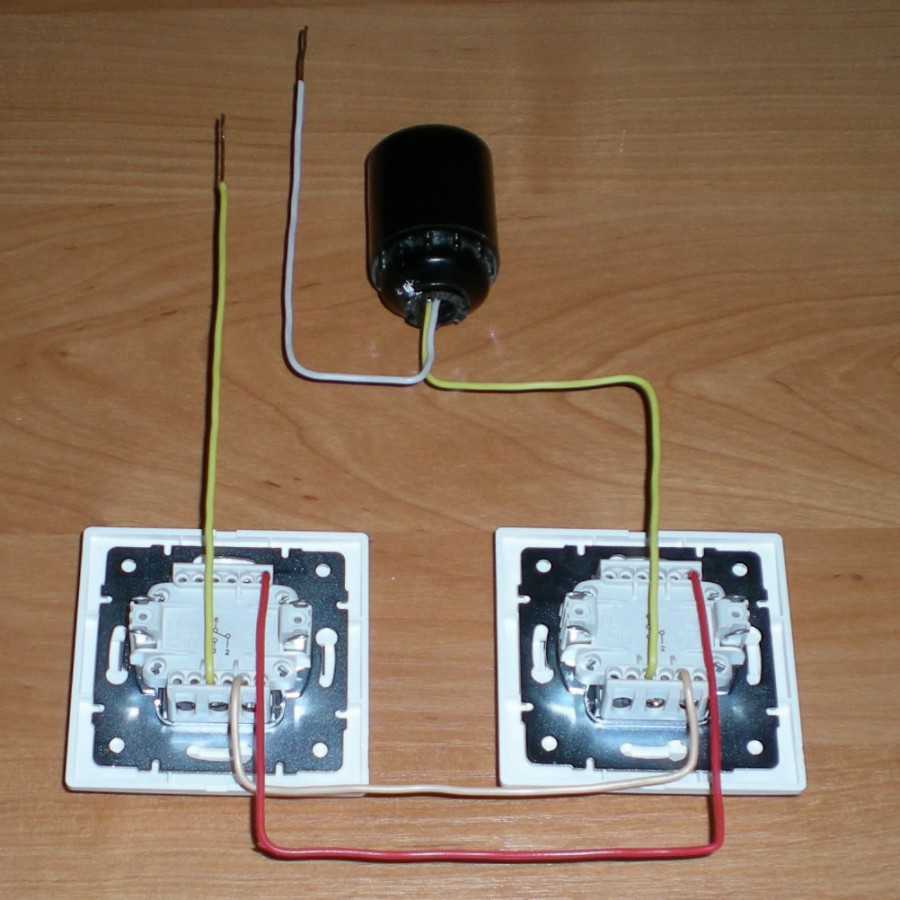

В спальнях часто используется регулировка с двух мест. В этом случае один прибор монтируется у кровати, другой подключается у входа, что позволяет менять яркость освещения, лежа в постели.

На представленном рисунке можно увидеть два варианта подключения диммера: обычный и многокнопочный, позволяющий управлять устройством сразу с нескольких мест

Универсальная схема предполагает регулирование с одного места, а управление – с двух. При подобном варианте на входе устанавливается выключатель, тогда как приборы управления располагаются в двух различных зонах помещения.

В просторных помещениях (особенно вытянутой формы) рекомендуется применять схему, при которой регулировка также производится с одного места, а управление – с трех. В этом случае целесообразно использовать проходные регуляторы света, которые позволяют включать лампу в определенной зоне помещения, одновременно выключая осветительные приборы на других участках.

Рассмотрим ряд наиболее популярных вариантов подключения диммеров: напрямую к выключателю, встроенного типа и с выносной кнопкой.

Светорегулятор подключается к выключателю

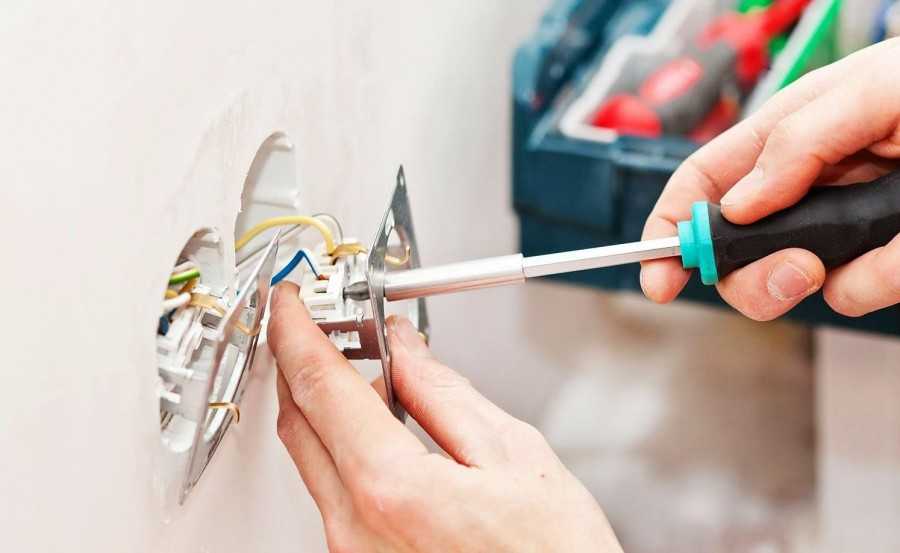

Для выполнения монтажа требуется отключить электрический ток. Убедившись, что он не попадает на клеммы прибора, нужно снять выключатель. Прежде всего убирается крышка прибора (одно- или двухклавишная панель), закрывающая соединительные элементы.

Затем отверткой ослабляются винты крепления, после чего конструкция аккуратно достается из стены. При этом необходимо следить за целостностью изоляционного покрытия проводов. Если оно будет случайно нарушено, нужно тут же замотать повреждения лентой для изоляции. Завершающим этапом является отсоединение проводов от клемм.

После этого можно заняться установкой светорегулятора. К клеммам устройства подсоединяются провода, затем крепеж проверяется на прочность. Следует учесть, что участок провода, выступающего за клемму, должен быть оголен не более, чем на 0,3 см. Лишний конец можно отрезать либо заизолировать.

Не повреждая изоляцию проводов, следует разместить диммер на место, где находился выключатель. Прибор прижимается к стене и фиксируется винтами. Все остальные части конструкции также подсоединяются к светорегулятору.

После завершения работ нужно включить подачу электрического тока и попробовать процесс регулировки света, чтобы проверить корректность функционирования прибора.

Подключение выключателя со встроенным диммером

В продаже часто можно встретить выключатели, конструкция которых предполагает встроенный элемент, регулирующий яркость света. Их установка не отличается от монтажа обычного прибора.

В специально проделанное в стене отверстие вставляется выключатель, с которого предварительно снимается верхняя крышка. Конструкция подсоединяется к проводке и фиксируется болтами. Как и в предыдущем случае, необходимо проконтролировать качество работы: после включения электричества прибор должен позволять диммировать освещение.

Подключение устройства с выносной кнопкой

Для спальни очень удобно подключить светорегулятор одновременно с простым выключателем, при этом диммер устанавливается вблизи кровати, чтобы регулировать уровень освещения непосредственно со спального места.

В комплект подобного устройства входят дополнительные регулирующие кнопки, устанавливать которые можно на расстоянии до 50 метров от регулятора.

Несмотря на разнообразные схемы подключения светорегуляторов, всегда нужно соблюдать основное правило – установка проводится последовательно от источника электричества и кабеля фазы

Для монтажа устройства фазный провод подводится к клемме регулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод перекидывается на клемму B регулятора. Нагрузка же подсоединяется к клемме №2 диммера и нулевому проводу N.

Составляющие беспроводного модуля

Конструкционно выключатель беспроводного типа очень прост и состоит из двух рабочих компонентов: приемника и передатчика. Каждый из этих узлов имеет свою зону ответственности и выполняет строго определенные функции, обеспечивающие корректное управление осветительной системой.

Устройство и принцип работы приемника

Приемник представляет собой радиоуправляемое реле, которое в процессе работы улавливает соответствующий сигнал и замыкает гальваническую цепь бытовой электропроводки.

Ставится реле в максимальной близости от осветительного прибора, либо где-то по соседству, но обязательно в месте, попадающем в зону охвата действия передатчика.

Благодаря компактности принимающего радиореле, его можно расположить в люстре, бра или торшере. Когда хочется взять под контроль управление точечными светильниками, приемник уместно «спрятать» за подвесной потолок

Еще один вариант – вмонтировать элемент в распределительную коробку, если ее габариты позволяют осуществить это технически. Управление мини-прибором осуществляется с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или посредством радиоволны.

Специфика действия передатчика

Для корректной работы передатчик не нуждается в подключении к действующей электросети. Питание обеспечивают автономные источники энергии – батарейки.

В более продвинутых моделях стоит маленький внутренний генератор, вырабатывающий электроток в момент, когда пользователь нажимает на клавишу. Энергетический импульс, возникающий в это время, трансформируется в радиосигнал, который улавливает приемное устройство.

Команды модулю подают с пульта ДУ или через телефон, имеющий доступ к Wi-Fi. Таким способом удается контролировать одновременно до 8 приборов

Передатчик сигнала, укомплектованный энергогенератором, стоит дороже аналогичной модели на батарейках. Но цена быстро компенсируется удобством пользования, а хозяевам не приходится всякий раз думать, как не забыть и вовремя заменить отработавшие ресурс батарейки.

Объем зоны охвата устройства зависит от многих параметров. В первую очередь на это влияют общие технические характеристики изделия и конструкционные особенности помещения (планировка, наличие мебели, фальшь-стены и пр.), где размещается модуль.

Простые бюджетные устройства передают корректный сигнал в радиусе 20-50 метров. В более продвинутых моделях этот показатель достигает 350 метров, но цена на такие мощные приборы пока что еще «кусается».

Передатчик сигнала, функционирующий на аккумуляторных батарейках, отлично справляется с включением и выключением света в помещениях, долго служит и требует от хозяев только одного – своевременной подзарядки батареек при помощи зарядного устройства

Отдельные производители выпускают продукцию с расширенным функционалом. «Умные» устройства берут на себя не только стандартное управление включением/отключением лампочек, но и регулируют интенсивность работы световых приборов и степень освещенности помещения. Обеспечивает работоспособность этого режима специальный компонент – диммер.

Устройство, оснащенное диммером, позволяет выставлять максимально удобный для себя уровень насыщенности светового потока. Это действие осуществляется удерживанием или прокручиванием рабочей кнопки, расположенной на самом выключателе

Назначение диммера – регулировка электрической мощности, отвечающей за яркость света. Прибор нормально работает как со светодиодными, так и с традиционными лампами накаливания.

Назначение, принцип работы и применение

Классическое импульсное реле, как и обычное, состоит из катушки с сердечником, подвижной системы и контактной группы. Такой прибор часто называют бистабильным – потому что он имеет два стабильных состояния: с отключенными контактами и с включенными. Состояние реле сохраняется при снятом напряжении, и это является главным отличием от традиционной системы.


Бистабильное электромагнитное реле.

У реальных конструкций длительное присутствие напряжения на катушке считается ненужным и даже вредным – обмотка может перегреться. Поэтому управляется такой прибор короткими импульсами:

  • первый импульс замыкает контакты;
  • второй размыкает;
  • третий замыкает снова и так далее.

Каждый импульс перебрасывает контакты в противоположное состояние. Формируются импульсы выключателями. Логично коммутационный прибор выполнить в виде кнопки без фиксации в нажатом положении.


Кнопочные выключатели.

Обычный клавишный аппарат здесь малопригоден – его легко забыть во включенном положении, и через некоторое время катушка выйдет из строя. Вместо выключателей можно использовать кнопки для дверных звонков.


Обозначение на схеме и диаграмма работы прибора.

Типовое реле имеет входы:

  • А1 и А2 – для подключения питания 220 вольт;
  • S – управляющий вход;
  • NO, C, NC – клеммы контактной системы.

На самом деле переключение происходит не синхронно нажатием на кнопку – система ждет ближайшего перехода синусоиды через нулевое значение. Это сделано, чтобы ток при коммутации был равен нулю, что продлевает срок жизни контактной группы. Но подобный переход происходит дважды за период, максимальная задержка составит 0,01 секунды, поэтому короткая пауза незаметна.

Многие импульсные реле для управления электрическим освещением имеют дополнительные входы включения и отключения. Они имеют приоритет над входом S – при подаче на них напряжения можно принудительно включить или выключить реле, независимо от состояния на клемме S.

Импульсный выключатель можно использовать для создания систем управления освещением, в которых включать и выключать свет можно из нескольких мест независимо от других коммутационных аппаратов. Классически такие схемы строят на проходных и перекрестных выключателях, но применение импульсных переключающих аппаратов имеет свои преимущества.

Как подключить беспроводный дистанционный выключатель своими руками

Подключение дистанционного устройства

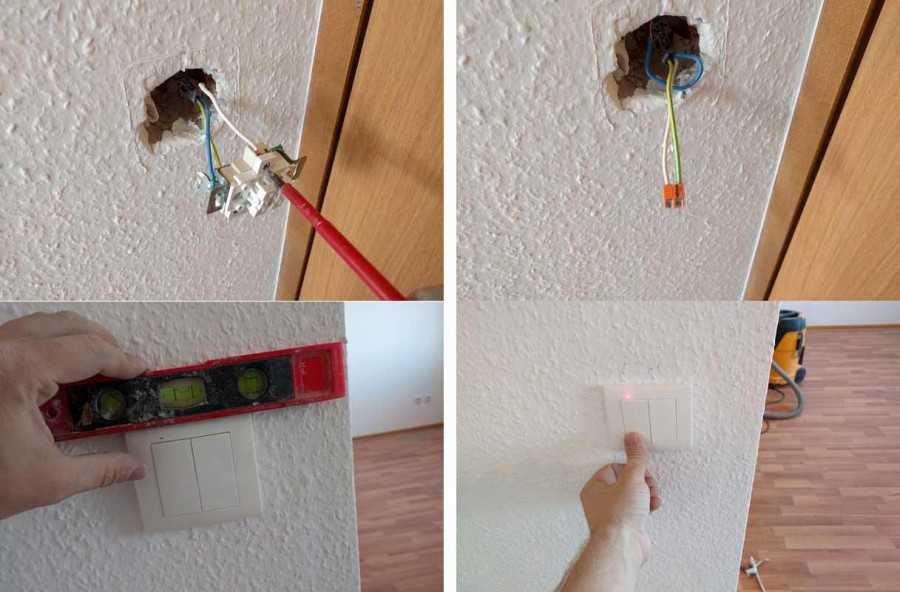

Первым делом необходимо отключить напряжение на проводах, к которым планируется подключать силовой блок. Затем монтируется модуль к проводам, соблюдая входящее и выходящее направление тока.

Чтобы выключатель заработал, нужно сделать привязку к силовому блоку. Для этого зажимают кнопку и удерживают, пока светодиодный индикатор не начнет быстро мигать. При этом нужно нажать клавишу на выключателе. При правильной привязке приемника должен быть щелчок реле. Он будет срабатывать на включение одного из осветительных приборов. Чтобы подключить в схему вторую лампу, процедуру повторяют снова.

Один и тот же свет можно запрограммировать на разные включатели, чтобы их активировать с разных точек дома или квартиры. Привязку можно повторить для брелока или других переносных устройств передачи сигнала, например, пульта управления освещением.

Чтобы отвязать приемник от выключателя, нужно снова зажать центральную кнопку на 5 секунд или более, пока не начнет медленно мигать, потом отпустить кнопку на выключателе.

Область применения прибора

Устройство удобно в использовании для людей с ограниченными возможностями

Устройство создано для удобства жильцов, особенно полезно для пожилых и людей с ограниченными возможностями. Если помещение большое, ходить к традиционному выключателю не придется – достаточно положить пульт рядом и регулировать освещение.

С помощью радиоуправляемого выключателя можно производить любые манипуляции – включать и выключать свет в любой точке дома, изменять яркость приборов. К пульту можно подключить также уличное освещение.

Применяется прибор в следующих случаях:

  • Нужно переместить старый выключатель, но его новому расположению мешают предметы интерьера. Есть возможность установить выключатель на мебели или в любом удобном месте.
  • Ошибки монтажа электрической проводки в доме. Нет необходимости заново делать ремонт и устранять неполадки.
  • Площадь помещения небольшая и нет возможности выделить отдельное место под выключатели.
  • Только что сделан ремонт, но местоположение выключателей не подходит жильцам. Устанавливаются накладные устройства за несколько минут, при этом не нужно думать, где проходит кабель и как его спрятать.
  • Нужно организовать управление освещением из нескольких точек дома, например, со второго и третьего этажей, из прихожей и спальни. Нет необходимости прокладывать кабель к каждой точке – это можно сделать удаленно.
  • Помещение очень большое, например, нежилой комплекс. Выключать и включать свет на каждом этаже и в комнатах быстрее с помощью пульта. Это позволит экономить электроэнергию, так как радиус действия пульта до 350 метров.

Приборы выпускаются в различных дизайнерских решениях, поэтому их можно подобрать под любой стиль.

Порядок самостоятельного подключения

Работы по монтажу приёмного устройства на оконечной стороне радиоканала должны проводиться квалифицированным специалистом или пользователем, хорошо освоившим основы электротехники и электроники.

Важно! Перед тем, как подключить исполнительный модуль в разрыв линии питания, в первую очередь, необходимо обесточить с помощью соответствующего защитного автомата. Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения

Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм

Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения. Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм.

Для того чтобы исполнительный модуль системы с ДУ работал правильно, к нему необходимо подвести не только фазу, но ещё землю или нулевой провод. Лишь при такой подводке он способен полностью справляться со всеми своими функциями

Таким образом, прежде чем установить дистанционный переключатель, очень важно сначала полностью разобраться с подходящими к нему проводами (включая проводники, идущие на нагрузку)

Обратите внимание! Под понятием «нагрузка» в данной ситуации подразумевается любой осветительный прибор (люминесцентная лампа, светильник, комнатная люстра или целый комплекс осветительных приборов). При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля

При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля.

При этом их разводка должна соответствовать схеме, приведённой на рисунке ниже.

По завершении самостоятельного монтажа (перед подачей напряжения 220 Вольт в линию питания) рекомендуется ещё раз проверить электрические соединения и убедиться в надёжности всех рабочих контактов.

В заключение отметим, что дистанционные выключатели всё чаще используются при обустройстве систем освещения современных жилых помещений и офисов. Конструкции рассмотренного класса при их скрытном размещении создают комфортные условия для управления светом в доме, а также предоставляют возможность комбинированного применения подсветок на основе разноцветных светодиодных лент.

Unified Remote

В серверной части Unified Remote настроек немного. Здесь есть возможность установить порт соединения вручную, разрешить принимать Bluetooth-соединения и включить защиту подключения паролем. Само приложение не выделяется изысканным дизайном, хотя отвечает концепции Material Design

Основное внимание было уделено режимам управления, так называемым «пультам» (Remotes), которые удобно сгруппированы по наименованию программы для ПК или задачам использования. В бесплатной версии утилиты пользователю доступно 18 пультов. Кроме режима для управления мышью и клавиатурой, программа содержит собственную полноэкранную русскую клавиатуру, отдельные блоки мультимедийных, цифровых и функциональных клавиш

Кроме режима для управления мышью и клавиатурой, программа содержит собственную полноэкранную русскую клавиатуру, отдельные блоки мультимедийных, цифровых и функциональных клавиш.

Особенно интересным выглядят режимы по управлению некоторыми системными настройками и ПК в целом. К примеру, пользователь имеет доступ к меню «Пуск», всем разделам дисков (включая системные папки, рабочий стол, «Мои документы») и без труда может открывать файлы или запускать любые программы на компьютере, используя встроенный файловый менеджер. Unified Remote позволяет также запускать диспетчер задач с возможностью переключаться между активными программами, снимать задачи и завершать процессы. Ну а в режиме Power находятся опции для выключения, перезагрузки или отправки ПК в сон.

Платная версия приложения (32 грн.) содержит дополнительно более 40 шаблонов управления (включая пользовательские), поддержку голосовых команд, возможность создавать виджеты и быстрые действия. Кроме того, владельцы смартфонов с ИК-портом смогут превратить свой девайс в настоящий универсальный пульт благодаря поддержке ИК и соответствующего режима управления. В целом, Unified Remote оставляет очень хорошее впечатление, а его функциональные возможности действительно впечатляют.

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

  1. Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
  2. Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.
