Расчет промышленной вытяжной вентиляционной системы

Определение сечения воздухоотвода

При расчете вентиляционной системы необходимо в обязательном порядке произвести определение ее рабочего давления. Достаточно важную роль в этом аспекте играет сечение воздухоотвода установки. Определение рабочего давления осуществляется по параметрам вентилятора, числу перехода и форме вентиляционных труб. Если установка вентиляции будет производиться в частном доме или квартиры, то площадь сечения трубы должна составлять 5,4 квадратных сантиметра на квадратный метр комнаты. При монтаже установки в частных гаражах и на производственных предприятиях на один квадратный метр должно полагаться сечение в 17,6 квадратных сантиметров.

Вычисление воздухообмена

Специалисты используют две основные схемы:

  • По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
  • Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1


Единица измерения — м3/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;V – объём помещения, м3;Z – значение удельного обмена воздуха за единицу верчения,n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.


Таблица выбора размеров вентиляционных решёток

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

где ΣQ — сумма тепловыделений от всех источников, Вт;с – тепловая ёмкость воздуха, 1 кДж/(кг*К);tyx – температура воздуха, направленного на вытяжку,°С;tnp — температура воздуха, направленного на приточку,°С;Температура воздуха, направленного на вытяжку:

где tp.3 – нормативная тем-ра в рабочей зоне,0С;ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 0С/м;Н – длина плеча от пола до середины вытяжки, м.

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

где G – объём влаги, кг/ч;dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час;V — объём помещения, м3.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м2. Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое Pд на выходе.

H = P + Pд.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

  • Qв – предельный расход тепловой энергии, Вт/ч;
  • Fk – определение поверхности нагрева для калорифера.

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

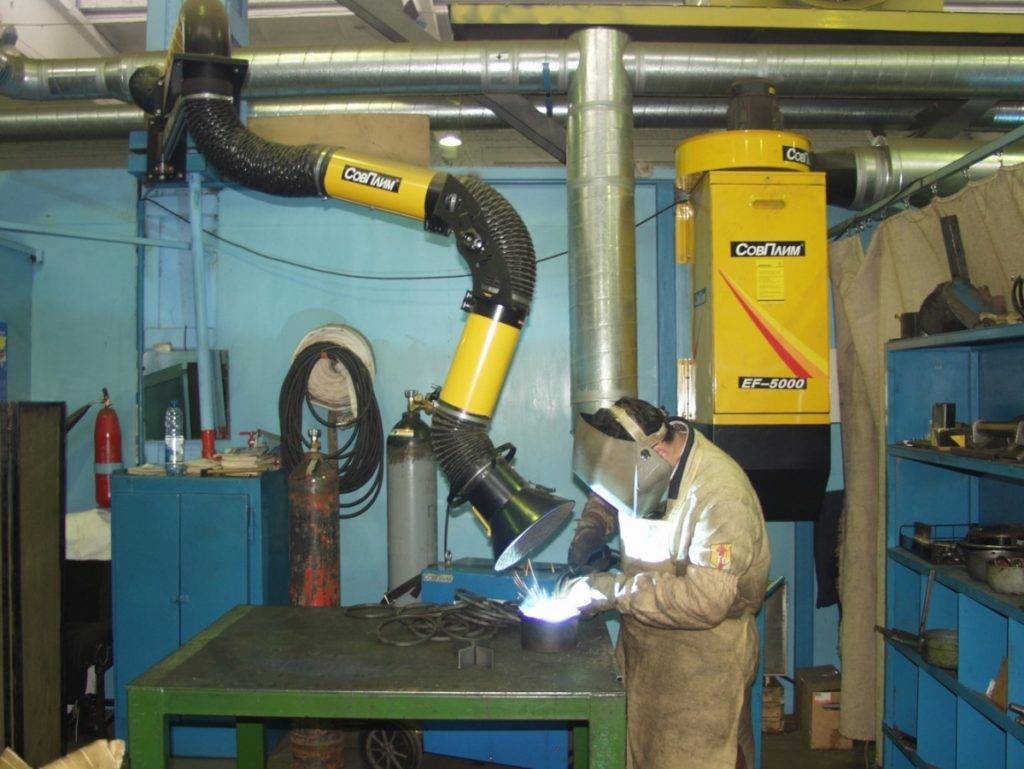

Вентиляция сварочного цеха

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

  • ручная сварка – 1500-4500 м³·ч/кг;
  • полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
  • сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

Местная вытяжка

Если в технологических процессах производства на одном из участков происходят выбросы вредных веществ, то рядом с источником, согласно нормативам нужно установить местную вытяжку. Так удаление будет более эффективным.

Чаще всего таким источником являются технологические резервуары. Для таких объектов используются специальные установки – отсосы в виде зонтиков. Его размеры и мощность рассчитываются с использованием следующих параметров:

  • размеры источника в зависимости от формы: длина сторон (a*b) или диаметр (d);
  • скорость потоков в зоне источника (vв);
  • скорость всасывания установки (vз);
  • высота размещения отсоса над резервуаром (z).

Стороны прямоугольного отсоса рассчитываются по формуле: А=а +0,8z, где А – сторона отсоса, а – сторона резервуара, z – расстояние между источником и устройством.

Стороны круглого устройства рассчитываются по формуле: D=d +0,8z, где D – диаметр устройства, d – диаметр источника, z – расстояние между отсосом и резервуаром.

Вытяжка преимущественно имеет форму конуса, угол которого не должен превышать 60 градусов. Если в цехе скорость масс более 0,4 м/сек, то устройство следует укомплектовать фартуком. Количество вытяжного воздуха устанавливается по формуле:L=3600vз*Sa, где L – расход воздуха в м3/час, vз – скорость потока в вытяжке, Sa – рабочая площадь отсоса. Мнение эксперта

Важно!

Результат нужно учитывать в проектировании и расчетах обещеобменной системы.

Приточная вентиляция

Расчет приточной вентиляции производственных помещений целесообразно выполнять по укрупненным показателям, которые выражают расход поступающего воздуха на единицу объема комнаты, на 1 человека или 1 источник загрязнений. В нормативах установлены свои нормы для различных производств.

Формула такова: L=Vk где L – объем приточных масс в м3/час, V – объем помещения в м3, k – кратность обмена воздуха. Для помещения, площадью в 100 м3 и высотой в 3 метра для 3-кратной смены воздуха потребуется: 100*3*3+=900 м3/час.

Расчет вытяжной вентиляции производственных помещений осуществляется после определения нужных объемов приточных масс. Их параметры должны быть аналогичны, так для объекта, площадью в 100 м3 при высоте потолков в 3 метра и трехкратном обмене вытяжная система должна откачивать те же 900 м3/час.

Мнение эксперта

Важно!

Оптимальным вариантам для предприятий является приточно-вытяжная вентиляционная структура, поскольку она прекрасно справляется с задачами, обеспечивая свежие потоки и хороший микроклимат для сотрудников.

Примеры вычислений

Вытяжной

Чтобы рассчитать параметры вытяжных вентиляционных систем, требуется сначала обратить внимание на СНиП. В соответствии с этим документом, если активность одного человека мала, потребность в воздухе составит 20 м3 за час. При средней активности этот показатель вырастает до 40, а при высокой – даже до 60 куб

м. Что касается кратности обмена, в спальных помещениях она составляет единицу. Для санитарных узлов вводится коэффициент 3, то же значение принимается для кухни

При средней активности этот показатель вырастает до 40, а при высокой – даже до 60 куб. м. Что касается кратности обмена, в спальных помещениях она составляет единицу. Для санитарных узлов вводится коэффициент 3, то же значение принимается для кухни.

Пусть требуется рассчитать потребность в вытяжке воздуха для комнаты площадью 20 кв. м., при этом в доме обитают двое жильцов. Если принять стандартную высоту комнаты, то по общей формуле получают объем 50 м3. При средней кратности 2 получается результат 100 куб. м. за час. Если же исходить из среднего уровня активности, можно предположить, что потребность составит 80 м3. Но, как и принято в обычной ситуации, применяют наивысший показатель, последовательно вычисляя параметры для всех комнат и затем суммируя их.

Учитывая особенности реального российского климата, даже в самых теплых регионах нельзя обойтись без прогрева воздуха. Строительные нормы предусматривают, что температура в помещениях, где даже периодически бывают люди, не должна быть ниже 18 градусов. Потому необходимая мощность нагревательных приборов определяется с отсчетом от наиболее низкой температуры уличного воздуха, который приходится подогревать. Пусть расходуется 180 м3 воздуха за 60 минут, а нагреватель имеет мощность 2000 Вт.

Разделив этот показатель на часовой поток и на незыблемый коэффициент 2,98, получают 33 градуса. А значит, предельно допустимый для такой конфигурации мороз составляет -15 градусов. Если температура опустится ниже, вентиляция не справится со своей задачей. Для расчета вентиляции по тепловыделениям и по теплоизбыткам используется ряд особых показателей.

В формулу L=3,6*Q/ (c*р* (tyx-tnp) после знака равенства последовательно подставляются:

  • излишек тепла (в ваттах);
  • тепловая емкость воздуха (по умолчанию принимается равной 1,005 кДж/ (кг*°С);
  • удельная масса воздуха 1,2 кг на 1 куб. м;
  • температура воздуха, который требуется отводить из помещений, расположенных за рамками основной зоны;
  • температура первоначально поступающего извне воздуха.

Подсчитывая давление и связанную с ним скорость перемещения масс воздуха, надо принять во внимание, какова площадь сечения каналов. Дополнительно анализируют:. Дополнительно анализируют:

Дополнительно анализируют:

  • геометрию каналов;
  • суммарную силу вентиляторов;
  • число переходов

Приточной

Аэродинамический расчет приточной вентиляции производится путем умножения объема вентилируемого пространства на кратность обмена воздушной массы.

Пусть данные таковы:

  • квартира 48 кв. м;
  • высота потолков 2 м;
  • нужно 2 раза за час обеспечить полную смену всего содержащегося воздуха.

Тогда требуется поддержать подачу 192 куб. м. воздуха за каждые 60 минут. Укрупненные расчеты проводятся не только для единицы объема, но и для каждого жильца, а также для источников выделений. Как обычно, кратность определяется сообразно специфике помещения. В проветриваемых пространствах на 1 жильца должно приходиться 30 куб. м. Если проветривание не производится, этот показатель составит 60 куб. м.

По кратности

Кратность рассчитывается так: делят общее количество воздуха на объем. Если количество доставляемого воздуха составляет 200 куб. м. за час, а объем квартиры — 100 м3, то кратность, очевидно, составит 2. За счет естественной аэрации можно обеспечить не более 4 смен воздуха за 1 час. Потребность высчитывают очень просто. Требуется только разделить количество поступающего загрязняющего агента на разность ПДК и содержания этого же вещества во внешней атмосфере.

По санитарно-гигиеническим нормам

Пусть в рабочем кабинете живет условно 1 человек постоянно и 1 человек временно. Тогда суммарный часовой объем притока воздуха составит 60+20, то есть 80 куб. м. Так как для гостиной число временных жителей принимается равным 2, то необходимо обеспечить циркуляцию уже 160 м3. Если часть помещений сбалансирована по величине воздушного притока, а другие — нет, то требуется компенсировать недостаток притока за счет подачи в смежные с проблемными комнаты. Более точную информацию могут предоставить профессионалы, составляющие уравнения воздушных балансов и решающие их.

Расчет приточно-вытяжной вентиляции производственного помещения

Для того, чтобы сделать проект приточно-вытяжной вентиляции, первым делом определяется источник вредных веществ. Затем высчитывается сколько чистого воздуха необходимо для нормальной работы людей и сколько загрязненного воздуха необходимо вывести из помещения.

Каждое вещество имеет свою концентрацию, и нормы содержания их в воздухе тоже различны. Поэтому расчеты делаются для каждого вещества в отдельности, а результаты потом суммируются. Для создания правильного воздушного баланса необходимо учитывать количество вредных веществ и локальных отсосов, чтобы сделать расчет и определить, сколько необходимо чистого воздуха.

Различают четыре схемы воздухообмена приточно-вытяжной вентиляции на производстве: сверху-вниз, сверху-вверх, снизу-вверх, снизу-вниз.

Расчет производится по формуле:

Кр=G/V,

  • где Кр — кратность воздухообмена,
  • G — единица времени (час),
  • V -объем помещения.

Правильный расчет необходим, чтобы потоки воздуха не попадали в смежные помещения и не удалялись оттуда. Также устройство, подающее свежий воздух, должно располагаться со стороны оборудования, чтобы вредные вещества или пары не попадали на людей. Все эти моменты должны быть учтены.

Если при производственном процессе выделяются вредные вещества тяжелее воздуха, то необходимо использовать комбинированные схемы воздухообмена, при которых 60% вредных веществ будет удаляться из нижней зоны, а 40% — из верхней.

Выводящей излишки тепла и вредные испарения

Это наиболее сложный расчет, потому что надо брать в расчет несколько факторов, и вредные вещества могут быть распределены на большой площади. Рассчитывается количество вредных веществ по следующей формуле:

L=Мв/(упом-уп),

  • где L — необходимое количество свежего воздуха,
  • Мв — масса выделяемого вредного вещества (мг/ч),
  • упом — удельная концентрация вещества (мг/м3),
  • уп — концентрация этого вещества в воздухе, поступающем через систему вентиляции.

При выделении нескольких видов разных веществ, расчет делается для каждого отдельно, а потом суммируется.

Системы, нормализующей уровень влажности

Для этого расчета сначала необходимо определить все источники образования влаги. Влага может образоваться:

  • при кипении жидкости,
  • при испарении из открытых емкостей,
  • утечки влаги из аппаратов.

Суммируя выделение влаги из всех источников, составляется расчет для системы воздухообмена, нормализующего уровень влажности. Это делается для создания нормальных условий труда и соблюдения санитарно-гигиенических норм.

Формула для воздухообмена:

L=G/(Dyx-Dnp)

  • Где Dух=MухJух,
  • а Dпр=MпрJпр.
  • Jух и Jпр — относительные влажности уходящего и приточного воздуха,
  • Mух и Mпр — массы водяных паров, находящихся в уходящем и приточном воздухе при полном его насыщении и соответствующей температуре.

Вентиляции при высокой концентрации людей

Данный расчет наиболее прост, так как здесь отсутствуют расчеты при выделении вредных веществ, и берутся в расчет только выделения от жизнедеятельности людей. Присутствие чистого воздуха обеспечит высокую производительность труда, соблюдение санитарных норм, чистоту технологического процесса.

Для вычисления необходимого объема чистого воздуха, используют следующую формулу:

L=Nm,

  • где L необходимое количество воздуха (м3/ч),
  • N количество работающих людей в данном помещении, m – воздух, необходимый для дыхания одного человека в час.

По санитарным нормам, расход чистого воздуха на одного человека составляет 30 м3 в час, если помещение проветривается, если же нет, то эта норма удваивается.

§ 4. ВИДЫ ВЕНТИЛЯЦИИ. ОБЛАСТЬ ПРИМЕНЕНИЯ СИСТЕМ ВЕНТИЛЯЦИИ

Основная цель вентиляции — поддержание допустимых параметров воздуха в помещении — может быть достигнута различными путями. Например, для обычного помещения с избытками тепла поддержание необходимых условий можно осуществить и естественным проветриванием (аэрацией), и организацией в помещении воздухообмена с помощью вентиляторов, и подачей в помещение специально обработанного (охлажденного) воздуха. Способы подачи и удаления воздуха весьма разнообразны.

При выборе системы вентиляции в первую очередь должны учитываться санитарно-гигиенические и технологические требования, а также экономические факторы. При проектировании вентиляции традиционно предпочтение отдается наиболее простым из обеспечивающих заданные условия способам. При этом следует стремиться уменьшать производительность систем, принимая целесообразные конструктивно-планировочные решения здания, внедряя технологические процессы с минимумом вредных выделений, устраивая укрытия мест образования вредных выделений. Наиболее целесообразная система вентиляции выбирается при участии специалистов разных профилей — сантехников, строителей и технологов.

Вентиляционная система — это совокупность устройств для обработки, транспортирования, подачи и удаления воздуха.

По назначению системы вентиляции подразделяются на приточные и вытяжные, обеспечивающие либо общеобменную, либо местную вентиляцию. Приточные системы — это системы, подающие воздух в помещение. Системы, удаляющие загрязненный воздух из помещения, называются вытяжными. Если вентилируется все помещение или его рабочая зона при наличии рассредоточенных источников вредных выделений, то вентиляция называется общеобменной. Удаление воздуха непосредственно от оборудования — источника вредных выделений— или подача воздуха в какую-либо определенную часть помещения носит название местной вентиляции. Местная вытяжная вентиляция может быть эффективнее общеобменной, так как удаляет вредные выделения от мест их образования и с большей концентрацией.

По способу побуждения движения воздуха системы вентиляции подразделяются на системы с механическим побуждением (с применением вентиляторов, эжекторов и пр.) и системы с естественным побуждением (с использованием естественных сил — воздействия ветра и гравитации). При этом вентиляция помещения может осуществляться через разветвленную сеть каналов (воздуховодов) — канальные системы вентиляции или через проемы в наружных ограждениях — бесканальная вентиляция.

Общеобм. приточная канальная вентиляционная система с искусств, побуждением движения воздуха применяется в производств, и обществ, зданиях.

Иногда вентиляционные системы общественных зданий совмещают функции отопления в рабочее и нерабочее время суток.

Поэтому для обеспечения воздухообмена в производственных помещениях с кратностями более 0,5 применяется искусственная вентиляция с помощью вентиляционных систем.

Вентиляционнаясистема. Вентиляция. ИНЖЕНЕРНЫЕ СИСТЕМЫ Отопление, вентиляция и противодымная защита …

Приготовление и обработка воздуха осуществляются кондиционерами, очистка выбрасываемого в атм. воздуха в вытяжных вентиляционныхсистемах — циклонами, скрубберами и др…

Вентиляционныесистемы.Система вентиляции регулирует воздухообмен для создания в помещениях воздушной среды, благоприятной.

Вентиляционнаясистема может быть дополнена установкой для использования вторичного тепла или заменена циркуляционной установкой с тепловым насосом.

Основное оборудование приточной системы — воздушный фильтр, калориферы и вентилятор с электродвигателем — монтируется в одном месте и называется приточно-вентиляционной

ВЕНТИЛЯЦИЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ, вентиляционные системы… ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА Расчетные …

Вентиляционная установка, а также установка кондиционирования воздуха включают комплекс В отличие от системы вентиляции (СВ), система кондиционирования воздуха (СКВ)…

Последние добавления:

Токарное дело арматурная сталь  ОСАДКИ СТОЧНЫХ ВОД    Вторичные ресурсы   Теплоизоляция  Приливные электростанции

Справочник агронома  ШЛИФОВКА И ПОЛИРОВКА СТЕКЛА Производство комбикормов  Соболь   Меховые шапки  Арматура и бетон

Облицовочные работы — плиточные и мозаичные   Огнеупоры  Древесные отходы   Производство древесноволокнистых плит

Требования к производственной вентиляции

Вентиляция и кондиционирование производственных помещений регулируется общими требованиями СанПиН, а также параметрами, характерными непосредственно данному цеху предприятия. К ним относятся:

  • механическая вентиляция производственных помещений должна отвечать правилам пожарной безопасности;
  • удаление опасных для здоровья веществ, выбросов без допуска в рабочую зону персонала;
  • обязателен гигиенический и пожарный сертификат о безопасности материалов, из которых произведены элементы вентсистемы;
  • антикоррозийное покрытие воздуховодов, либо они должны быть сделаны из материалов, устойчивых к подобным воздействиям;
  • толщина покрытия вентиляционных каналов горючей краской не должна превышать 0,2 мм;
  • для расположенных непосредственно внутри цеха рабочих зон персонала концентрация вредных веществ не должна составлять более 30 %;
  • влажностный, скоростной показатели воздухопотока не нормируются в летний период;
  • в зимний период температурный показатель воздуха внутри цеха с находящимся там персоналом – минимум 10⁰ С, при отсутствии людей – минимум 5⁰ С;
  • в летний период температурные показатели внутреннего и наружного воздухопотоков равны, либо внутренняя температура не превышает наружную более чем на 4⁰ С;
  • неиспользуемые летом цеха требования к производственной вентиляции не регламентируют по температурному показателю;
  • общий уровень шума внутри промышленного цеха не должен превышать 110 дБа, сюда включается и рабочий шум системы вентилирования.

Приведенный перечень довольно общий. На практике требования к вентиляции производственных помещений дополняются индивидуальными параметрами производства, конструкции цеха, спецификой выпускаемой продукции и т.д. Кроме того, необходимо обязательно учитывать, как взаимодействуют отопление и вентиляция внутри цеха. А также следует принимать в расчет, что освещение и вентиляция производственных помещений также взаимосвязаны.

Возможные загрязнения

Прежде чем приступить к расчету общеобменной вентиляции производственных помещений, нужно определить возможные источники загрязнения. На сегодняшний день в промышленных помещениях встречаются такие разновидности загрязнений:

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

Расчет воздухообмена в производственных помещениях нужно производить по любому из видов выделений. Причем их не суммируют, а используют окончательный самый большой результат расчетов. К примеру, если больше всего требуется чистого воздуха для вывода химических элементов, то именно это принимается для определения требуемого объема общеобменной вентиляции и производительности вытяжной системы.

Виды воздухообмена, применяемые на производстве

устройством приточного типа;
устройством вытяжного типа;
устройством комбинированного типа.

Первый вариант заключается в естественном поступлении свежих воздушных масс в объемах, которые являются достаточными для целевой работоспособности производственных площадей.

Чаще всего такая система представлена канальными вентиляторами, способными обеспечивать принудительный доступ воздуха и естественный вынос загрязненных воздушных масс за пределы помещения.

Особенностью вентилирования вытяжного типа является удаление отработанного воздуха и замена его чистыми воздушными массами, поступающими в неорганизованном виде, посредством дверей, окон и стеновых проемов. Это основной вариант вентилирования на крупных производствах с вредными веществами, повышенной влажностью, а также высокотемпературными режимами. Самым простым устройством является установка, представленная электродвигателем и вентилятором, а также при необходимости дополненная фильтрующей системой или разветвленным воздуховодом.

Комбинированный вариант вентилирования удачно сочетает в себе поступление свежего воздуха с выведением отработанных воздушных масс посредством вытеснения или перемешивания. Второй способ заключается в установке на верхней части помещения высокоскоростных диффузоров на принудительное поступление уличного свежего воздуха и диффузионных клапанов на вывод отработанных воздушных масс. Процесс вытеснения основан на монтаже в нижней части помещения нескольких распределителей с низкой скоростью, способных обеспечивать принудительный приток чистого воздуха.

Производственное помещение, оборудованное вентиляцией

Основные элементы аэрации естественного, организованного и управляемого типа чаще всего представлены:

  • Створными переплетами на вращательной оси верхнего, среднего и нижнего типа. Нижнее осевое вращение створок применяется при необходимости направить воздушный поток вверх.
  • Фонарями в виде специальных конструкций кровельной части строения. Такие устройства в значительной степени повышают показатели высоты вытяжного проёма, а также направлены на усиление тепловых и ветровых потоков.
  • Шахтными и трубными вытяжками, повышающими высоту вытяжного проёма, если конструкцией не предусмотрено наличие фонарей.
  • Дефлекторами, повышающими показатели теплового и ветрового напора, и устанавливаемыми на вытяжных кровельных трубах или шахтах.

Приточная вентиляция

Расчет приточной вентиляции производственных помещений целесообразно выполнять по укрупненным показателям, которые выражают расход поступающего воздуха на единицу объема комнаты, на 1 человека или 1 источник загрязнений. В нормативах установлены свои нормы для различных производств.

Формула такова: L=Vk где L – объем приточных масс в м3/час, V – объем помещения в м3, k – кратность обмена воздуха. Для помещения, площадью в 100 м3 и высотой в 3 метра для 3-кратной смены воздуха потребуется: 100*3*3+=900 м3/час.

Расчет вытяжной вентиляции производственных помещений осуществляется после определения нужных объемов приточных масс. Их параметры должны быть аналогичны, так для объекта, площадью в 100 м3 при высоте потолков в 3 метра и трехкратном обмене вытяжная система должна откачивать те же 900 м3/час.

Мнение эксперта

Важно!

Оптимальным вариантам для предприятий является приточно-вытяжная вентиляционная структура, поскольку она прекрасно справляется с задачами, обеспечивая свежие потоки и хороший микроклимат для сотрудников.

Как определить производительность системы?

Правильное обустройство вентиляции

Расчет приточно-вытяжной вентиляции должен производиться таким образом, чтобы правильно узнать его производительность. Она определяется в кубических метрах за час. Для проведения расчета расхода воздуха рекомендуется правильно владеть определенной информацией. Прежде всего, определяется, какая высота и площадь помещения. Для того чтобы вентиляция полноценно выполняла свои функции в определенной комнате, необходимо узнать, какое назначение она имеет. Немаловажным фактором является пребывание людей в помещении, а точнее, их количество.

Для проведения замеров помещения необходимо использовать рулетку. Для фиксации полученных данных необходимо использовать бумагу и карандаш. С целью максимально правильного проведения вычислений производится использование калькулятора.

Для выполнения расчета осуществляется определение кратности обмена воздуха за единицу времени. С этой целью используются нормы. Которые соответственно типу помещения установлены правилами СНИП. Административные, промышленные, жилые здания характеризуются различными параметрами. При расчете вентиляционной системы необходимо учитывать все отопительные приборы. Если помещения имеют бытовое назначение, то кратность воздухообмена равна единице, административное – 2-3.

При возникновении необходимости рассчитать производительность, необходимо определить величину обмена воздуха в помещении в соответствии с количеством людей, которые в нем пребывают. С этой целью берется самое большое количество. Это значение должно стать определяющим при подборе мощности вентиляционной системы. Для того чтобы рассчитать кратность воздухообмена необходимо использовать достаточно простую формулу. С этой целью производится умножение площади комнаты на ее высоту и значение кратности.

6 Местная вытяжка и формула расчета

Если компания не осуществляет выброс вредных веществ, то можно провести расчет общеобменной вентиляции производственного помещения как L = N х L н, где N — количество рабочих, находящихся в помещении, а L н — необходимый объем воздуха для одного человека, который измеряется в куб. м/ч.

Учитывая такой параметр, как кратность воздуха, расчет проводится по формуле L = n x S x Н, где n — кратность, равная 2 в производственном помещении, S — площадь, а Н — высота.

Вентиляция производственных цехов должна обладать двумя критериями — это грамотное исполнение и функциональность. Только в этом случае можно организовать рабочие места в соответствии с нормами

Поэтому так важно произвести точный расчет местной вентиляции
