Виды расширительных бачков для системы отопления: закрытый и открытый

Использование бака в закрытой системе

Для систем обогрева закрытого типа предназначены соответствующие закрытые бачки. По своей конструкции они имеют вид герметично закрытой капсулы, состоящей из двух секций, разделенных при помощи резиновой мембраны. Именно поэтому профессионалы довольно часто называют такой агрегат мембранным расширительным бачком.

Для монтажа закрытого бака подходит практическое место. Единственный важный момент – бак нельзя устанавливать сразу же за циркулярным насосом, т.к. подобное размещение станет причиной чрезмерных перепадов давления в отопительной системе.

Рассматриваемые расширительные бачки функционируют по предельно простой схеме: теплоноситель нагревается, в результате чего происходит увеличение его объема, затем излишки теплоносителя заполняют пространство в установленном мембранном баке. Это позволяет предотвратить возрастание давления по системе выше допустимого уровня.

Чтобы функции и порядок использования бака были более понятны, следует рассмотреть эти моменты на примере наиболее популярного агрегата – двухконтурного котла, работающего на газу. Закрытые системы комплектуются дополнительными бачками в тех ситуациях, когда обычной емкости газового отопительного котла оказывается недостаточно для нормализации давления.

Физические свойства воды таковы, что с увеличением ее температуры она увеличивается в размере. Для компенсирования излишков, образующихся в процессе нагрева, газовые агрегаты комплектуются стационарными бачками. В том случае, если расширение воды начинает приводить к повышению уровня давления в отопительных трубах, происходит открытие специального клапана и определенное количество теплоносителя заходит в установленный вами бак. При снижении же температуры жидкость уходит из бачка и идет в батареи. То есть в отопительных радиаторах все время поддерживается одинаковое количество воды, требуемое для равномерного и качественного обогрева.

Наглядная схема подключения отопления

Стандартный объем стационарного расширительного бака, входящего в состав двухконтурного газового котла, составляет порядка 8 л. Для нормальных условий эксплуатации данной емкости более чем достаточно. Но при необходимости обеспечения обогрева помещений с большой площадью нужно устанавливать соответствующее количество батарей, что приводит к увеличению объема теплоносителя, т.е. воды. И в подобных ситуациях объема стационарного расширительного бака может оказаться слишком мало.

Расчет объема бака

При недостаточном объеме бака с большой долей вероятности случится аварийный выброс жидкости из отопительного котла, что является абсолютно недопустимым. В результате аварийного выброса уровень давления в системе может уменьшиться настолько сильно, что агрегат попросту не сможет начать работать в автоматическом режиме. И если владелец своевременно не добавит недостающую жидкость, система может разморозиться либо даже полностью выйти из строя.

Дополнительный бачок может быть установлен в любой части контура

Чтобы избежать подобных неблагоприятных последствий систему надо оснастить дополнительным расширительным бачком. При полном заполнении основного бака теплоноситель начнет переходить в дополнительно установленную емкость, что позволит не допустить аварийного выброса воды из котла. Объем теплоносителя и давление в отопительной системе будут поддерживаться на постоянном уровне.

Перед установкой бак обязательно настраивается. Вся настройка сводится к тому, что он переворачивается кверху дном и с него удаляется пластиковая заглушка. Под заглушкой находится ниппель. К этому ниппелю подключается обыкновенный насос и из емкости стравливается воздух. Далее емкость нужно накачать воздухом, пока уровень давления в ней не поднимется до в 1,1 кПа. В системе же обогрева давление должно на 0,1-0,2 кПа превышать аналогичный показатель для устанавливаемого расширительного бачка. Только после такой настройки емкость можно будет располагать в отведенном для нее месте.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе

Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе

Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Особенности применения расширительного бака

Применение расширительного бака, такого как на фото, обосновано тем, что нагрев воды на 10 градусов приводит к увеличению ее объема на 0,3%. Таким образом, когда температура теплоносителя в системе возрастает с 10-15°С до 80-95°С, тогда ее объем станет больше примерно на 2,4-2,8%. При количестве жидкости в системе, равной 100 – 300 литрам, разница может достичь от 2,5 до 8 литров воды. А это немалое количество теплоносителя, который спрятать в трубах и радиаторах невозможно.

Требуется дополнительная емкость, а точнее расширительный бак достаточного объема и подходящего типа. В него при нагревании будет направляться излишняя вода и наоборот из устройства в систему станет поступать теплоноситель в случае охлаждения жидкости.

Заводские модели

Рассчитав необходимый объем расширительного бака, можно выбрать уже готовую подходящую модель. Цена зависит от размеров конструкции и применяемого материала. К популярным моделям относятся:

  • ОРБ-30 — прямоугольная расширительная емкость от компании СТЭН. Объем бака составляет 30 л, что позволяет его устанавливать в систему, использующую до 600 л теплоносителя. Емкость оборудована несколькими патрубками с резьбой для подсоединения трубопроводов.
  • ОРБ-10 — небольшая вертикальная емкость на 10 л от производителей г. Таганрога. Конструкция выполнена из пищевой нержавеющей стали и обладает плотной крышкой, позволяющей баку выдерживать давление до 5 бар.
  • Теплодар-10 — вертикальный бак производства популярной компании Теплодар. Конструкция обладает двумя штуцерами, что позволяет использовать различные схемы подключения. В качестве материала для изделия применяется нержавеющая сталь.

Стоимость этих конструкций колеблется в диапазоне 1500—2500 рублей.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

  • Котел;
  • Расширительный бак;
  • Трубопроводы;
  • Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

  • Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
  • Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
  • Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

  • Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
  • Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
  • Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Правила подключения и возможные трудности ↑

Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.

В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.

В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.

Монтаж расширительного бака осуществляется по проекту, согласно инструкции

Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.

Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.

Несколько рекомендаций общего плана могут помочь при установке расширительного бака:

  • в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
  • не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
  • подключается запорная арматура;
  • подключать бак нужно с учетом перспективы и удобства его обслуживания.

Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения

При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина

Открытый бак своими руками

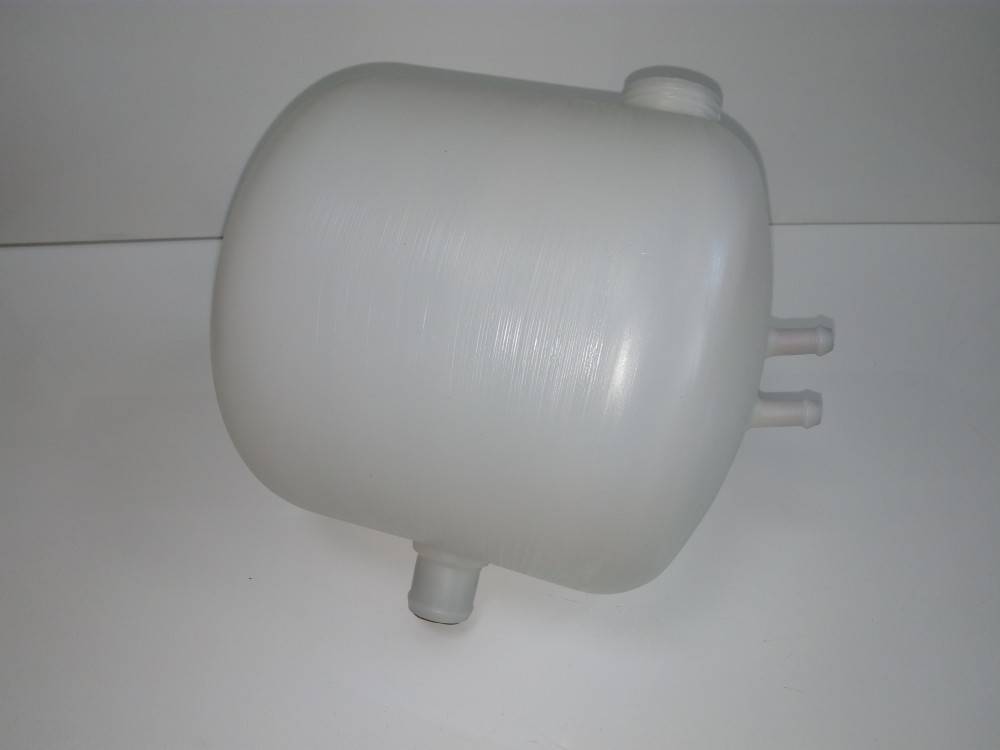

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

  • Бачок закрытого типа.
  • Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

  • Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
  • Вода из такой системы может испаряться.
  • Баки открытого типа быстро ржавеют при контакте с водой.
  • Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

  1. Бачок со сменяемой мембраной, также называемый фланцевым.
  2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Расширительные баки в различных системах отопления

В любом здании, будь оно административным или жилым, система отопления может быть представлена одним из следующих вариантов: централизованная, автономная открытого/закрытого типа.

Рассмотрим детальнее особенности конструкции расширительного бачка для наиболее распространенных систем, а также выполняемые им функции.

Централизованная система. Расширительный бак – герметичная емкость, наверху которой расположен вентиль, предназначенный для выпускания лишнего воздуха.

Внимание. Кран Маевского не следует использовать ввиду маленького проходного диаметра, который может привести к излишне долгому стравливанию воздуха из отопительной системы

Бак монтируется в самой высокой точке верхнего разлива отопительной системы. Во время ее эксплуатации воздух стремится именно туда, вытесняемый источником тепла, движущимся вниз. Запуск системы осуществляется в подвале путем открытия задвижки контуров и стравливания воздуха из бака.

Автономная система открытого типа. В данной системе все устроено достаточно просто. Расширительный бак – негерметичная конструкция, закрываемая крышкой, чтобы внутрь не попала пыль и т.д. Движение теплоносителя по открытой системе отопления возможно благодаря конвекции. При этом источник тепла вступает в контакт с воздухом непосредственно в расширительном бачке, который, в свою очередь, выполняет 2 функции: компенсирует расширение теплоносителя и одновременно является высшей точкой контура, в которую поступает стравленный воздух.

Автономная система открытого типа

Автономная система закрытого типа. В такой системе бачок представлен емкостью, разделенной на две части специальной резиновой мембраной. В одной части бака находится воздух. В другой – жидкость из системы. Такая конструкция предотвращает накопление в системе отопления воздуха (обогащенного кислородом), разрушающего трубы и радиаторы.

Теплоноситель циркулирует по отопительной системе под действием циркуляционного насоса. Контур отопления в данном случае не имеет никакого контакта с окружающей средой, а бак – всего лишь емкость с резервным объемом, благодаря которому теплоноситель в состоянии расширяться в процессе эксплуатации отопительной системы.

Автономная система закрытого типа

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
