Как самостоятельно отремонтировать светодиодную люстру

Радиаторы охлаждения

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Что делать, если часть ламп перестала гореть?

Как правило, источники света перегорают не все сразу, а поочередно. В этом случае можно практически сразу исключить выход из строя трансформаторного блока, но чтобы убедится в его работоспособности, можно выполнить подключение этого узла к питанию на 220В:

• проверить реагирование контроллера-приемника люстры на команды, которые подаются с ДУ-пульта;
• проверить отношение к «нулю» напряжения в 220В при включении выходов;
• проверить поступление напряжения на блоки питания осветительных групп;
• проверить правильность напряжения на выходы блоков групп;
• проверить исправность электрической проводки на участке от блока до ламп;
• проверить исправность осветительных ламп.

Проверка ламп, которые не горят, осуществляется визуально или посредством пробной замены элемента

Повышенного внимания и осторожности требует замена галогенных ламп, что обусловлено конструктивной особенностью такого осветительного элемента

Попадание на поверхность стеклянного баллона каких-либо загрязнений или большого количества пыли способно спровоцировать после включения люстры локальное выгорание веществ, перераспределение температурного накала и перегорание.

Специалисты рекомендуют осуществлять замену галогенных ламп при помощи обхвата стеклянного баллона салфеткой или чистой тканью.

Перегоревшие галогеновые источники света должны заменяться только лампочками, имеющими аналогичные параметры.

Замена светодиодной ленты в светильнике своими руками

Светодиодные ленты

Заменить светодиодную ленту своими руками в доме несложно

Важно знать, как она устроена, изучить инструкцию и схему ее работы. Также требуется иметь минимальные знания и навыки в электрике

Лучше всего в этом помогут обучающие видео-ролики.

Как правило, осуществить замену ленты можно выполнением следующих шагов:

1. Снять и разобрать светильник.
2. Осмотреть конструкцию изнутри на предмет дефектов.
3. Заменить поврежденные элементы или спаять разорванные контакты.

Дополнительно, чтобы отремонтировать и починить прибор, может понадобиться подтягивание всех винтов и перепакование клеммников.

Как отпаять светодиод от площадки

Для отпаивания светодиода от площадки требуется взять термопинцет, лезвие для бритья и паяльную станцию. Вначале нужно прикрепить светодиодную ленту к столу. Для этого подойдет двухсторонний скотч. Далее выполнить следующие шаги:

1. Разогреть паяльник и приготовить половинку лезвия.
2. Начать плавить олово на любом выводе светодиода, продвигая лезвие между выводом и печатной площадкой.
3. Аккуратно освободить место пайки для теплоотводящей подложки, не касаясь жалом паяльника корпуса.
4. Срезать олово и проверить результат, прозвонив все дорожки с помощью тестера.

Важно не допустить повреждение дорожки из-за утраты топологии рисунка и возможной порчи всего изделия. Также срезать можно без нагревания паяльника

Схемы драйверов для светодиодов от сети 220в

Самая простая схема подключения светодиодной ленты к сети 220 Вольт включает в себя значения Iобщ, I led и I vd. Сопротивление с мощностью резистора зависит от тока светодиода. Ее рассчитывают по закону Ома. Мощность рассеивания вычисляют из этой же формулы.

Во второй схеме ток через резистор включает в себя значения L, VD, LED, N. Ток проходит в два раза меньше, а значит, выделяется в четыре раза меньше мощности. Однако под эту схему понадобится диод с обратным напряжением, к примеру, 1N4007 (КД258).

Ремонт драйвера светодиодной лампы

Если в драйвере находятся  небольшие SMD-компоненты, для ремонта нужно взять паяльник и медную проволоку, а затем выявить сгоревший диод и выпаять его по электрической схеме. В случае отсутствия повреждений следует выпаять все элементы и прозвонить тестером. Устранив негодный элемент, вмонтировать новый.

Особенности замены

Заменять лампочки в люстре нужно, следуя пошаговой инструкции. Она схожа для подвесных потолков и точечных светильников.

В подвесном потолке

Алгоритм замены в подвесном потолке:

• Обязательно нужно обесточить помещение;
• выполняется замена трансформатора на светодиодный источник питания;
• вытаскивается патрон из светильника;
• устанавливается светодиодная лапочка;
• при необходимости изолируется проводка;
• проверяется, плотно ли зафиксирована люстра.

В точечном светильнике

Действия по замене для точечных светильников остаются теми же:

• обесточивается комната;
• удаляется фиксирующее кольцо;
• галогенка вытаскивается из люстры;
• устанавливается новый прибор;
• надежно фиксируется корпус лампы.

Алгоритм замены точечного светодиодного светильника для галогеновых ламп такой же, важно не забыть поменять источник питания на трансформатор. Устанавливать новую галогеновую лампу лучше в перчатках, чтобы не оставлять следы на поверхности корпуса

Подготовка к ремонту светодиодных приборов

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины

Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

Подготовка к ремонту светодиодных приборов

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины

Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

Как работает люстра с пультом управления?

В первую очередь необходимо знать, что осветительные приборы подразделяются на три группы.

Светодиодные

К первой группе относят люстры с подсветкой, которые содержат внутри много мелких разноцветных лампочек, предназначенных для смены режимов освещения. С помощью конденсатора, они получают необходимое количество электричества, стабилизируют напряжение зарядов в сети, обеспечивают работу диодов. При перегорании одной лампы, остальные также перестают функционировать, т. к. принцип работы светодиодных осветительных приборов последовательный. Лампы, вышедшие из пригодности, чаще всего меняют на новые, потому что найти сгоревший диод практически невозможно. Ремонт в этом случае невозможен.

Галогенновые

Вторая группа светильников представляет собой сочетание основного и вспомогательного освещения. Работают от трансформаторов, с помощью которых напряжение передается импульсами. При неисправности галогенновой люстры, причины следует искать в лампе либо в трансформаторе.

Радиоуправляемое реле и пульт управления

Третья группа предназначена для удобного и комфортного использования люстры. Пульт обычно имеет 4 кнопки. Его схема проста и незатейлива. Он перехватывает сигнал электромагнитной волны, затем обрабатывает ее. Внутренняя конструкция состоит из нескольких реле, которые помогают процессу коммутирования при различной степени напряжения электричества. Конденсатор выступает в роли накопителя лишней энергии. При длительном использовании люстры есть вероятность отсоединения реле от платы.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать.

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

• Не реагирует на пульт;
• Не реагирует на стационарный выключатель;
• Не светятся определённое количество светодиодов или галогенных ламп;
• Выполняются несколько команд с пульта и перестаёт реагировать на команды;
• Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

• Проверка батареек;
• Проверка дорожек платы пульта;
• Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

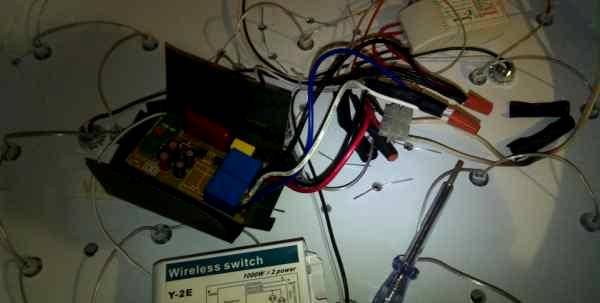

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

Не работает люстра с дистанционным управлением?

Каждая неисправность требует ремонта. Прежде чем спешить устранять проблему своими руками, следует внимательно изучить причину поломки. Для диагностики необходимо приобрести мультиметр, который сможет выявить даже скрытые изъяны.

https://youtube.com/watch?v=UAsOujchHkw

Что же делать в такой ситуации?

Как еще можно решить эту проблему

1. В обратном случае, можно обзавестись и новым пультом. Хотя это может стать довольно проблематичным, т. к. зачастую он идет в комплекте с люстрой. Поэтому произвести ремонт сломанной детали своими руками иногда гораздо легче.
2. При отсутствии неисправности в пульте и кнопках причина поломки наверняка кроется в приемнике радиосигнала. Осуществить ремонт этой детали своими руками возможно при покупке нового блока управления с пультом. Изделия должны находиться на одной частоте.
3. Далее в целях безопасности необходимо отключить электричество и снять люстру. Внутри ее конструкции нужно обрезать провода старого приемника и заменить его на новый, закрепив двусторонним скотчем. Затем следует зачистить и соединить провода одинакового цвета, не забывая в дальнейшем об их изолировании. Завершив починку блока, надо закрыть коробку и повесить люстру на место.
4. Если следовать по другому сценарию, то можно напрямую подключить контроллер к переключателю, избавившись от приемника и пульта. Первая кнопка будет отвечать за работу главного освещения, а вторая за работу подсветки.

Что же делать в такой ситуации?

Примечание

Важным моментом является знание того, что галогенновую люстру нельзя трогать голыми руками. Это может послужить поводом для поломки, которая в дальнейшем не будет подлежать ремонту. Чтобы дотронуться до лампы можно использовать бумагу или различную ткань.

Что же делать в такой ситуации?

Включив люстру в сеть и обнаружив, что она не работает, не стоит сразу избавляться от нее.

Примечание

Для того чтобы отремонтировать люстру своими руками необходимо овладеть  минимальными знаниями о свойствах и конструкциях электрических приборов. Бывают случаи, что после ремонта горе-мастера дома, люстра к дальнейшей работе уже непригодна. В обратном случае реанимировать сломавшуюся вещь самостоятельно будет практически невозможно.

Схемы люстр с дистанционным управлением

Прежде чем рассказать о ремонте неисправной люстры с дистанционным управлением, надо выяснить, как система функционирует в комплексе. Это поможет в диагностике неисправности и сэкономит время.

Общая схема дистанционного управления люстрой строится по тому же принципу, что и дистанционное управление любой бытовой электроникой с одним отличием – управляется светильник не по ИК-, а по радиоканалу. Связано это с тем, что обычный инфракрасный канал связи могут забивать помехи от близко расположенного мощного источника света.

Блок-схема системы ДУ для люстры.

Передающая часть формирует команду в виде последовательности импульсов, излучаемых антенной. На стороне люстры находятся приемная часть, состоящая из:

• приемной антенны, в которой наводится ЭДС от электромагнитного сигнала передатчика;
• собственно приемника, преобразующего ЭДС в последовательность электрических импульсов;
• дешифратора (декодера) сигналов, который согласно команде выбирает, какой осветительный прибор включить или выключить.

Исполнительная часть представляет собой транзисторные ключи, которые управляют электромагнитными реле. Контакты каждого реле включают светильник, который может быть светодиодным или выполненным на основе энергосберегающей лампы (в одной люстре могут применяться и те, и другие элементы). Лампы накаливания в подобных осветительных приборах не применяют из-за большой потребляемой мощности и необходимости применения реле с усиленными контактами.

Передающая часть выглядит подобно пульту дистанционного управления от бытовой электронной техники и построена по похожему принципу. Единственное отличие – вместо инфракрасного светодиода установлена передающая антенна.

Схема контроллера для управления освещением.

Источник фото: https://go-radio.ru

Работа приемной и исполнительной части будет разобрана на примере типовой схемы люстры с двумя светильниками. Другие осветительные приборы строятся по подобному принципу.

Схема питания построена по бестрансформаторному принципу. Конденсатор С2 гасит излишки напряжения. Далее установлен выпрямитель мостового типа со сглаживающим конденсатором, так получается постоянное напряжение 12 В для питания обмоток реле. Чтобы обеспечить стабильное напряжение 5 В для слаботочной части, используется интегральный стабилизатор DA1. Он питает RF-приемник и декодер.

Приемником радиосигнала (RF) служит модуль YDK-30. Он преобразует ЭДС, наведенную в антенне, в последовательность импульсов с амплитудой, достаточной для работы дешифратора. Построен декодер на микросхеме HS153. Получив команду, дешифратор включает или выключает соответствующий транзисторный ключ. Этот ключ, в свою очередь, управляет электромагнитным реле, которое подает напряжение на соответствующий светильник. Светильники построены на LED или на галогенной лампе с соответствующим драйвером или электронной пускорегулирующей арматурой.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Сам ремонт

Рассмотрим ремонт led-приборов на примере люстры. Наиболее просто проводить работные работы в ситуации, когда имеется простая люстра, не оснащенная пультом управления. Все такие устройства, как мы уже выяснили ранее, собираются по единому принципу. Схема таких приборов содержит всегда следующие элементы:

• светодиоды. Они могут быть объедены в компактный мост;
• конденсаторы (электролиты);
• несколько резисторов (сопротивления);
• катушка с обмоткой.

Напомним, что это самая простая схема работы светодиодной люстры. Ремонт в данной ситуации будет выглядеть следующим образом:

• снимаем светильник с потолка;
• разбираем его;

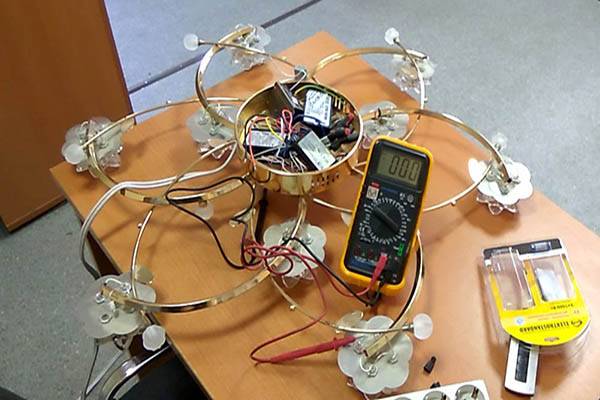

Разобранная светодиодная люстра

• теперь нужно внимательно рассмотреть плату прибора на предмет видимых дефектов драйвера, обрыва проводов и других компонентов электросхемы. Если такие дефекты отсутствуют, то это считается хорошим признаком;
• теперь снимаем плафон и изучаем внешний вид светодиодной ламы или размешенных в корпусе светодиодов. Наличие подгоревших мест на цоколе лампы или самых диодов свидетельствует об их неисправности;
• при обнаружении явных признаков повреждений (перегорание драйвера, светодиода, обрыв проводов и т.д.) ремонт предполагает либо замену поврежденного элемента, либо спаивание разорванных контактов.

Также в данной ситуации можно провести превентивные работы: подтянуть все винты, перепаковать все клеммники и т.д.

Прозвонка светодиодов

Кроме этого, если причина поломки не выявляется, то необходимо провести проверку работоспособности цепи светодиодов. Для этого проводят следующие манипуляции (самый простой способ):

• фиксируем светильники;
• подаем на него питание. Лучше всего для приборов на 12 или 24 вольта использовать для этого отдельный блок питания;
• прозвонить нужно все светодиоды. Для прозвонки можно использовать обычный пинцет при подключении лампы к питанию. Для этого нужно поочередно с помощью пинцета замыкать контакты на каждом диоде;
• загорание лампы произойдет в момент обнаружения сгоревшего светодиода;
• теперь осталось только заменить сгоревший диод и вернуть люстру на место.

Блочные светодиоды

Помните, что замена светодиодов перемычкой возможна только в том случае, когда их количество в общей цепи составляет не менее 10. В противном случае произойдет перегрузка конденсатора. В такой ситуации блочного типа светодиоды просто сгорят.

Контроллер, пуль ДУ

Если осветительный прибор успешно включается посредством коммутационной аппаратуры, а на пульт управления не реагирует, значит, проблема кроется в его поломке. Вместо нерабочего пульта, следует по возможности задействовать другой

Важно, чтобы он подходил к радиоуправляемому блоку (контроллеру). Еще одно решение – исключить из схемы питания этот узел, тогда люстра будет включаться посредством выключателя

Чтобы определить, работает ли контроллер, нужно демонтировать его и проверить мультиметром напряжение на выводах. Прибор должен показать 220В, в противном случае придется разбирать этот блок.

В этом случае нужно удалить этот элемент и припаять аналог с эквивалентными параметрами.

Контроллер и пульт управления

Есть и другая распространенная проблема. Со временем участок крепления реле теряет функциональность. Причин тому две: большие пусковые токи, невысокое качество пайки. Решить проблему также можно, самостоятельно заменив реле или восстановив его на своем месте, но с более качественной пайкой.

Проверка светодиодов

Чтобы определить, почему не работает люстра, часто приходится проверять блоки осветительных элементов, один из которых состоит из диодных излучателей

Их легко самостоятельно установить в разъемы, важно соблюдать при этом полярность. Излучатели соединены последовательно

Это обычно приводит к тому, что все они перестают гореть, когда выходит из строя всего один диод. Проверить работоспособность источника света можно с помощью тестера.

При замене следует подбирать излучатели с аналогичными параметрами, так как в противном случае блок питания не выдержит возросшей нагрузки. Осветительный прибор с пультом управления часто не работает по причине сгоревшего питающего элемента светодиодного блока, что легко проверить, подключив этот узел напрямую к сети 220В.

Галогенные лампы

Если не горят источники света, причины может быть всего две: перегорели сразу все лампы, что маловероятно, или требуется замена блока трансформатора. Подключив данный узел к выделенному источнику питания 220В, можно наверняка узнать, почему не включается свет. Если ни одна из ламп не горит, вероятнее всего, проблема кроется в неисправности питающего элемента. Подтвердить данную версию можно, проверив лампы.

В случае, когда выяснилось, что источники света не горят по причине выхода из строя блока трансформатора, его можно демонтировать. На замену подбирается аналог с эквивалентными параметрами

На протяжении всех работ следует осторожно обращаться с галогенными лампочками

Их особенность заключается в том, что при попадании на поверхность колбы любых загрязнений после включения осветительного прибора с пультом управления на данном участке происходит выгорание вещества. А это, в свою очередь, приведет к перераспределению температуры по поверхности лампы, в результате она перегорит. Поэтому замена источника света данного типа должна производиться при непрямом контакте с колбой: с применением салфетки, ткани без ворса.

Где искать запчасти?

Если осветительный прибор с пультом управления не включается и требуется выполнить ремонт, наверняка в процессе выяснится, что некоторые элементы основных узлов необходимо заменить. При отсутствии большого опыта в подобных работах возникнет вопрос, где можно приобрести нужные детали. Здесь многое зависит от того, какие именно запчасти требуется найти.

Например, мелкие элементы схем, типа реле, конденсаторов можно искать как на радиорынке в своем городе, так и в специализированных магазинах. Как правило, стоит большинство подобных деталей дешево.

Таким образом, осветительные приборы, оснащенные пультом ДУ, делают жизнь проще. Их преимущество еще и в том, что в случае поломки вполне реально отремонтировать изделие. Для этого, конечно, придется немного потрудиться, так как нужно будет проверить несколько блоков, источники света, качество соединения, полярность подключения и некоторые другие моменты. Но при наличии небольшого опыта реально справиться самостоятельно.

Отказывается повиноваться пульт

Нередко ремонт люстры с пультом начинают и заканчивают ПДУ. Чтобы проверить его, рекомендуют взять смартфон, включить в «теле» режим камеры, затем навести на него пульт и понажимать кнопки. Если прибор находится в рабочем состоянии, то на экране появится яркое белое моргание. Если ничего не происходит, то пульт придется ремонтировать. Чтобы определить причину, проверяют:

• батарейки;
• дорожки платы;
• ее контактные площадки.

Сначала открывают отсек с батарейками, вставляют в него новые элементы, либо сначала проверяют напряжение мультиметром. Если значение ниже нормы, то их заменяют новыми аккумуляторами. Когда результата нет, прибор остается в нерабочем состоянии, пульт разбирают, тщательно осматривают дорожки печатной платы, а также все места паек. При обнаружении кольцевых трещин их пропаивают. Контактные площадки очищают.

Если оказывается, что пульт находится в рабочем состоянии, то одним из подозреваемых становится контроллер управления. В этом случае люстру снимают, достают блок контроллера, затем его разбирают и осматривают плату приемника сигнала (RF). Проверяют контакты паек, все конденсаторы. Последние рекомендуют заменить, так как со временем емкость их падает, возникает риск утечки.

Затем проверяют другое слабое звено — контакты возле фотоэлемента. Если обнаруживают потерю, то ее восстанавливают пайкой. Дополнительно проверяют фотоэлемент на наличие трещин. В том случае, когда все неполадки устранены, но приемник все-таки отказывается работать, можно сделать вывод о выходе из строя микросхемы. Варианта есть лишь два — ее замена либо покупка нового приемника.

Люстры с пультом дистанционного управления

Осветительные приборы с пультом управления часто ломаются. Главные признаки выхода из строя таких люстр:

• несмотря на передачу сигнала с пульта ДУ, лампы не загораются;
• не функционируют отдельные режимы, происходит самопроизвольное отключение люстры;
• одни и те же режимы не работают при управлении с пульта, но функционируют при переключении вручную;
• происходят не вызванное никакими действиями человека мерцание, самопроизвольное переключение между режимами.

Перечисленные проблемы наиболее распространены, но редко встречается сочетание сразу нескольких из них. Обычно требуется замена 1 или 2 компонентов люстры с дистанционным управлением.

Поиск проблемы в светильнике с пультом ДУ начинают с проверки батареек. Если установлены новые, но люстра все равно не работает, следующая возможная причина неисправности — контроллер.

Разные группы ламп чаще всего подключают отдельными блоками. Данные элементы соединяются при помощи контроллера. Распространена ситуация, когда он запускает только некоторые модули устройства. В этом случае понадобится его замена.

Бывает, что свет не включается ни с помощью пульта дистанционного управления, ни при нажатии выключателя

В данном случае следует обратить внимание на количество нерабочих компонентов. Одна лампа может перегореть. Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе

Данный элемент меняют на новый, работая при этом в чистых перчатках

Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе. Данный элемент меняют на новый, работая при этом в чистых перчатках.
