Нужна ли отдельная розетка под вытяжку на кухне и где ее делать

Основные виды кухонных вытяжек

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см– это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Подписаться

Следи за появлением новых материалов! Прочитано 46051 раз Наверх

• Вы здесь:
• Главная
• Статьи

Устройство электрической проводки на кухне является непростой задачей, поскольку если неграмотно расположить электрические розетки, то они могут стать помехой при установке мебели и оборудования, испортить внутреннее оформление и даже стать угрозой безопасности вашего жилища.

Составление плана розеток: наружные для электроплиты и другие варианты

Если известно, какая сеть протянута в доме, то наступает время второго этапа — составляется план-схема, по которому производится установка розеток и выключателей. На этом этапе детально продумывается, где и какая техника будет установлена на кухне, а также как проложить проводку:

• Нарисуйте чертеж кухни в масштабе со схематическим указанием расположения мебели и размеров шкафов
• Выберите места под крупную бытовую технику — плиту, холодильник, посудомойку, стиральную машину

  Правильное расположение розеток — это прежде всего техника безопасности

• Определите места для средней и мелкой техники — микроволновки, чайника, кофеварки
• Продумайте количество дополнительных розеток — устанавливается минимум 3 штуки, которые используются для подключения стационарного телефона, зарядного устройства, периодически используемых электроприборов
• Начертите, как провода подводятся к выбранным местам установки розеток — составляется схема проводов

От правильного плана розеток зависит безопасность и удобство использования электротехники, поэтому заранее определитесь с габаритами кухонной мебели и бытовых приборов

Схема расположения розеток составляется перед ремонтом кухни с соблюдением правил и требований электробезопасности.

Высота установки наклонной вытяжки над плитой

В крайнее время обширное распространение получили наклонные вытяжки. Они наиболее эстетичны, и лучше вписываются в современные стили интерьера. Для них высота установки несколько меньше:

• для газовых плит — 55-65 см,
• для электрических и индукционных плит — 35-45 см.

Почему принципиально придерживаться высот установки?

Устанавливать вытяжку на высоте, рекомендованной производителем, чрезвычайно принципиально — лишь в этом случае она будет работать долго и отлично очищать воздух от гари и капель жира, образующихся во время приготовления пищи.

Установка на наименьшей высоте может привести к пожару, будет мешать приготовлению пищи и не эстетично смотрится.

Очень крупная высота не дозволит улавливать все загрязнения, поступающие в воздух, и коэффициент полезного деяния вытяжки снизится.

Установка розетки для вытяжки

От высоты установки вытяжки над плитой зависит размещение розетки, куда она будет подключаться. Традиционно розетку монтируют конкретно над вытяжкой. Хороший вариант — закрепить розетку выше полосы подвесных шифанеров приблизительно на 10-30 см. При этом не забудьте сдвинуть отверстие под розетку на 20 см в сторону от оси симметрии вытяжки, так как по центру проходит вытяжной канал.

Способы соединения проводки для создания розетки под вытяжку

В домах с давно вмонтированной проводкой, провести новую розетку проблематично. Штробить стены при готовом ремонте не выйдет, а длинные провода портят общий вид кухни? Оснащайте новую проводку (проведенную методом шлейфа) специальными декоративными коробами или каналами для кабеля. В помощники при нелегкой задаче пригодятся клеммники, с помощью которых делаются ответвления от существующих розеток. Альтернативные способы: пайка или сварка, займут больше времени, но принесут тот же результат. Штепсельные разъемы обеспечат вход для вытяжки и не повлияют на работу всех кухонных устройств.

Без хорошей очистительной системы не обойдется ни частный дом, ни квартира. Кухни подвержены образованию масляного пара, копоти, что непременно испортит потолки и стены. Предусмотрительные хозяйки по достоинству оценили все преимущества вытяжек, поэтому подобные нюансы, как обустройство розетки не должны стать на пути к осуществлению верной цели. Разъемы, короба и каналы под дизайн вашей кухни – скроют любые недостатки. К тому же, устойчивость к повышенным температурам всей конструкций станет гарантией безопасности вашей семьи.

Оптимальная высота установки точки электропитания

Определяя, где расположить электророзетку, нужно учесть рекомендации производителей воздухоочистителей. Специалисты рассчитали оптимальное соотношение эффективности работы оборудования и удобства использования варочной панели. По их мнению, высота розетки для вытяжки должна составлять 65 см над уровнем столешницы для электроплит и 75 см для газовых плит. Высота самого воздухоочистителя варьируется в пределах от 15 до 30 см.

Высота расположения электроточки от поверхности столешницы рассчитывается по следующей формуле: 75 см (расстояние от поверхности столешницы до воздухоочистителя) + 30 см (высота вытяжной конструкции) + 5 (половина высоты электророзетки) = 110 см. Это оптимальная высота для монтажа электроточки. Если расстояние рассчитывается от пола, тогда к данной цифре нужно прибавить 80-90 см – это минимальная высота от пола до столешницы. Получается суммарная высота 190-200 см.

Ширина кожуха вытяжки различается в зависимости от модели, поэтому если мастер устанавливает точку электропитания до покупки вытяжки, ее рекомендуется установить прямо по центру. Но не все специалисты соглашаются с подобной рекомендацией, считая, что такое расположение розетки опасно. По их мнению, розетку лучше устанавливать на расстоянии 30 см справа или слева от воздухоочистителей, чтобы на точку питания не воздействовал жар, исходящий от варочной поверхности.

Виды вытяжек и их особенности при подключении к электросети

Для вытяжки на кухне монтируется отдельная розетка

С точки зрения подключения к бытовой электрической сети представленные на отечественном рынке модели вытяжек различаются по следующим признакам:

• конструктивное исполнение;
• способ установки;
• мощность, потребляемая агрегатом от сети.

В соответствии с первым признаком кухонные вытяжки бывают куполообразными, с наклонными плоскостями или горизонтальными. Большинство известных конструкций не создают особой помехи для установки сетевой розетки. По второму признаку выбор вариантов также многообразен. Приборы имеют следующие исполнения:

• подвесные;
• встраиваемые в навесной шкаф;
• настенные;
• угловые и островные.

Розетку для встраиваемой вытяжки на кухне удобнее всего поместить в навесном шкафу или непосредственно над его верхней панелью. Если в кухонном помещении имеется настенный вытяжной агрегат, она устанавливается в кожухе воздуховода. Оптимальный вариант расположения электрической розетки – на высоте 110 см от столешницы кухонного гарнитура. В этом случае место установки подходит практически для любых моделей вытяжных устройств. От мощности монтируемой на кухне модели зависит выбор типа розеточного изделия и питающего кабеля для его подключения.

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

• Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
• Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
• Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
2. допускается установка водонагревательных устройств;
3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Разводка электричества в квартире. Правила высоты розеток в спальне

Разводку электричества следует планировать на стадии ремонта, предварительно определив, какая будет в квартире расстановка мебели и бытовых приборов. Тогда провода можно будет проложить внутри стен, а выводы для выключателей и розеток сделать в максимально подходящих местах.

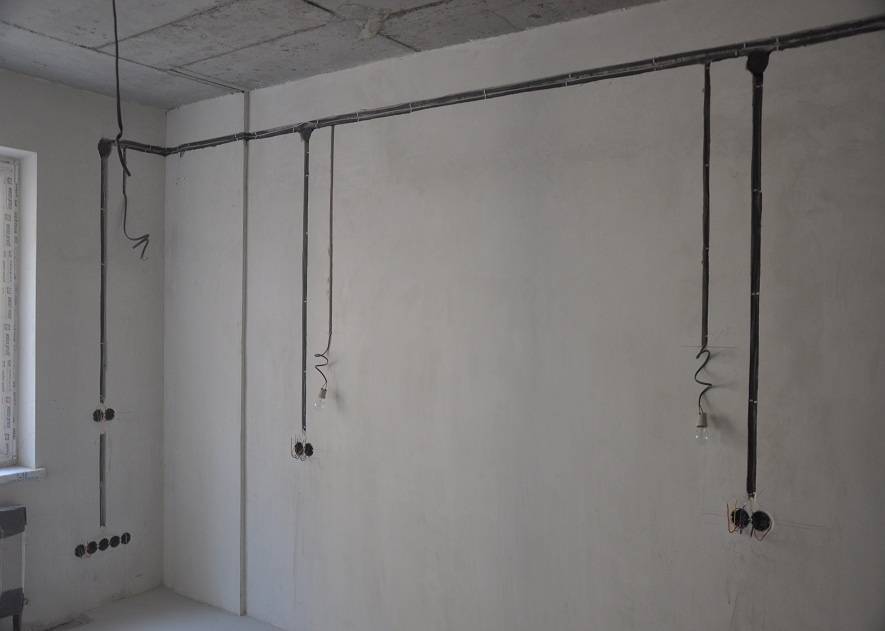

Прокладка скрытой проводки – дело пыльное и грязное, поэтому работу стоит выполнить на начальной стадии ремонта

Оптимальная электрическая схема для спальни

Не существует универсальной схемы разводки электричества для спальни. Ее правильный вариант должен быть разработан для каждого конкретного случая с учетом расположения кровати, туалетного столика, одежного шкафа, телевизора и кондиционера.

Оптимальная электрическая схема для спальни, заранее продуманная и согласованная с ее потенциальными обитателями, сделает пользование электроприборами рациональным и комфортным.

Возле двери и около спальных мест рекомендуется поставить проходные выключатели основного освещения, чтобы входя в комнату можно было включить свет и потушить его, не вставая с кровати.

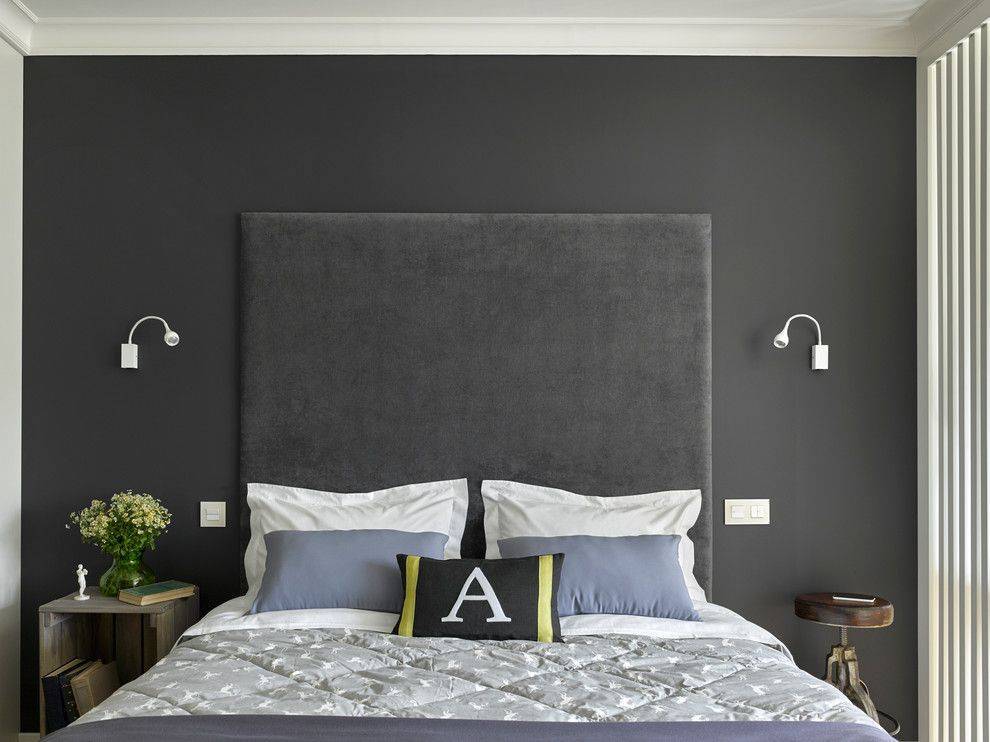

Схема расположения розеток в спальне для двоих

Для локальной подсветки туалетного столика предусматривается выключатель в случае использования бра, вмонтированных в стену по обеим сторонам от зеркала. Если источник освещения – настольные лампы, для них нужны две розетки, спрятанные за столиком.

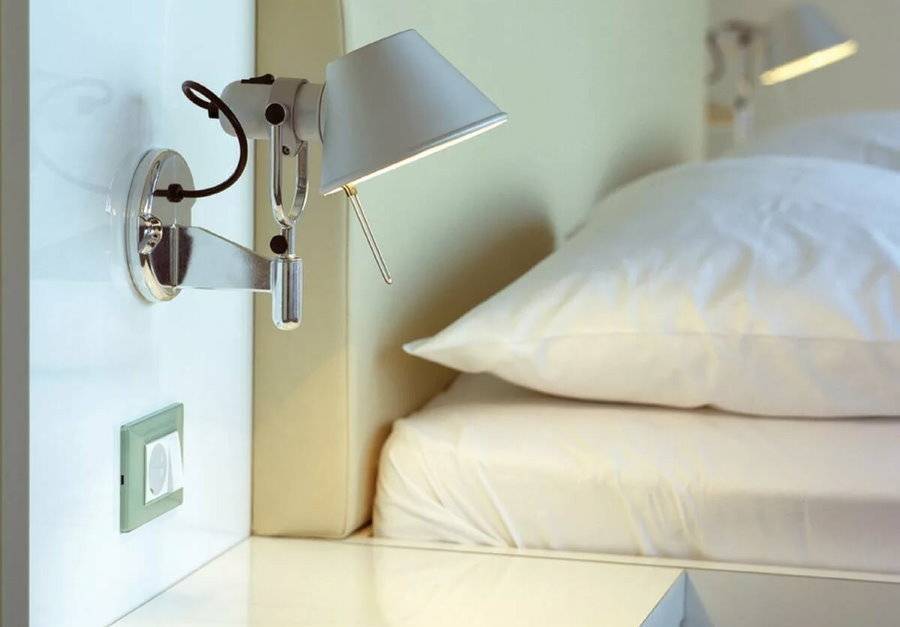

Если настенные светильники предусматривают скрытый подвод электричества, необходимо заранее продумать расположение выключателей

В спальне, функционально совмещенной с кабинетом, имеется рабочее место, где как правило присутствует компьютер: системный блок, монитор, колонки и, скорее всего, Wi Fi роутер. Вот еще минимум четыре электроточки, которые следует включить в схему.

Высота установки розеток в спальне

По евростандартам, розетки нужно размещать в спальне на высоте 30 см от пола, а в 90 см от него – выключатели. С их помощью даже маленькие дети смогут самостоятельно включать свет, а низкая розетка удобна для подключения пылесоса или торшера.

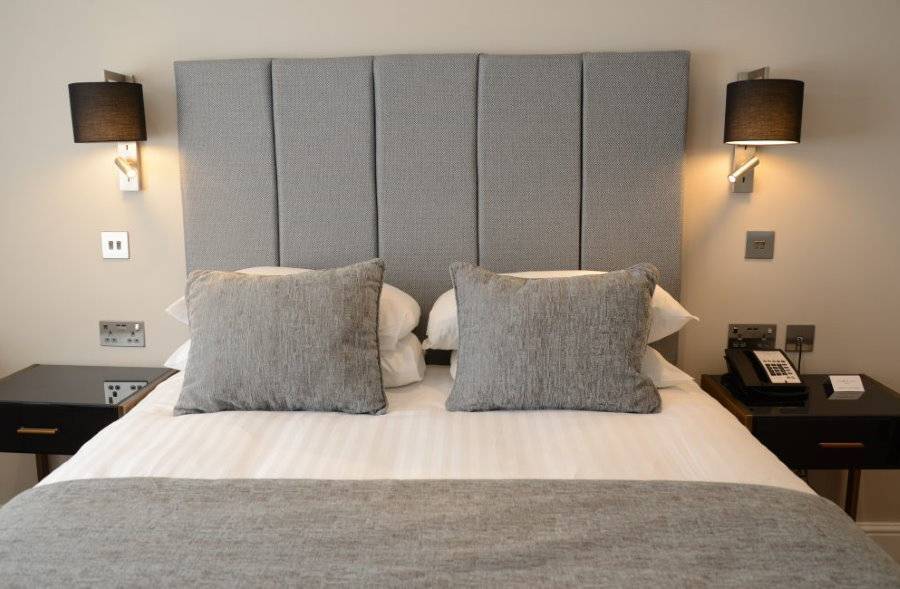

Схема размещения розеток над прикроватными тумбами

Согласно стандартам, принятым еще в советское время и не забытым до сих пор, штепсельный разъем должен находиться на уровне 90 см, а выключатель – на отметке 160 см от пола. Это удобно для тех, кто не хочет лишний раз наклоняться.

Количество розеток около двухспальной кровати увеличивается вдвое

Есть также рекомендации по установке розеток в зависимости от расположения предметов мебели и стационарных электроприборов, а именно:

• 0-70 см от пола возле прикроватных тумбочек;
• 90 см от пола около письменного стола;
• на уровне от 150 см и выше для телевизора, в зависимости от высоты его крепления к стене.

Розетки по возможности должны находиться вне пределов видимости, если это не мешает доступу к ним.

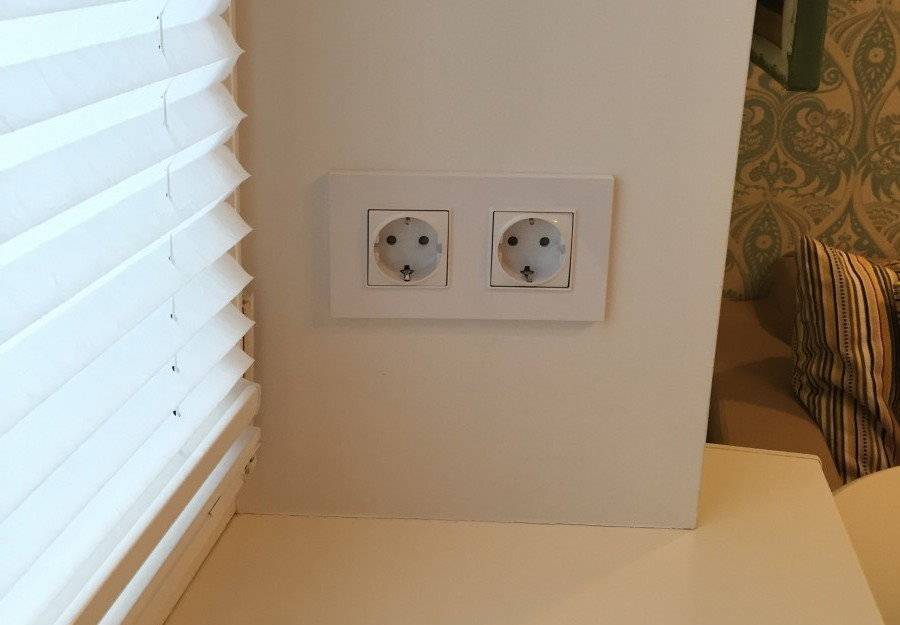

Неплохо будет учесть и мощные розетки у окна спальни, которые пригодятся для подключения обогревателя на случай сильных морозов

Особенности и правила установки розеток в спальне

Интересный факт! Госстандарты нормируют лишь установку штепсельных разъемов и других электроэлементов относительно газопроводных конструкций, а также их размещение в детских учреждениях и помещениях с повышенной влажностью, таких как сауны, кухни и санузлы. Но даже в этих случаях регламентированы только минимальные расстояния от пола или до источника тепла и влаги.

Невозможно составить универсальную схему расположения розеток и выключатель, приходится действовать по обстановке

В жилых домах и квартирах размещение розеток призвано создать как можно больше комфорта жильцам. Если среди них есть маленькие дети, лучше приобрести модели с защитой или специальные заглушки.

Лучшим решением будут не простые “затычки”, которые дети могут вытащить, а заглушки с ключом

Выбор места под будущую розетку

Первоначальным вопросом, к которому вам следует подойти со всей серьезностью и ответственностью, где делать розетку для вытяжки и как ее обеспечить нужной защитой? Выбор розетки и ее установка производится до начала основных работ с вытяжной системой. Вы можете определиться с типом вентилятора, но подождать с его монтажом.

Для удобства, рекомендуется «на глаз» определить центр, где вы планируете поместить устройство (присмотреться до подключения), затем от условной точки отступите двадцать сантиметров по горизонтальной линии, зафиксируйте примерное расположение будущей независимой розетки. Оптимальная высота для подключения вытяжки два полных метра, если это позволяет размер кухни и расположение потолков. Сведя два параметра воедино, вы получите примерный диапазон, в пределах которого установка розетки наиболее удачная и верная согласно строительным нормам.

Условная схема расположения розеток на кухне

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование

Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения

Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище. Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля

Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Установка оборудования на кухне

Как у любого другого оборудования, к установке варочных панелей, электрических духовок, вытяжных систем имеются свои требования. Зачастую данные приборы потребляют много электроэнергии, что вынуждает к монтажу отдельных розеток и силовых линий. Во избежание ненужных трудностей с подключением техники следует грамотно составить план разводки электрики на кухне.

План разводки электрики

Кухонное помещение считается одним из наиболее нагруженным по энергозатратам помещений. Холодильник, современные плитки, микроволновка, электрический чайник, а также посудомоечные машины требуют большую мощность. Если проводка не справляется с потреблением всех бытовых приборов, сеть перегружается, что может привести к неполноценной работе устройств, их преждевременной поломке и даже к пожару.

Помимо технической стороны вопроса важно определиться с размещением бытовой техники. Это позволит установить нужное количество розеток во всех требуемых местах, что положительно скажется на интерьере кухни, потому что отпадет потребность в применении удлинителей и тройников. Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов

Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов.

Монтаж электропроводки является очень ответственным этапом отделки кухонного помещения. От качества выполнения электромонтажа зависит полноценность работы бытовых приборов и срок их службы. Неграмотно сделанный ремонт приводит к возможности выхода оборудования из строя и грозит пожаром в помещении. Нужно учитывать то, что со временем приборы могут заменяться на более современные, которые, в свою очередь, потребляют большую мощность. В связи с этим желательно сделать расчёт мощности с запасом на будущее, что в будущем поможет избежать затруднений.

Вне зависимости от того, сколько всего оборудования будет размещено на кухне, многие современные устройства требуют отдельных розеток и силовых линий. Отдельные розетки нужны для следующих приборов:

1. Духовой шкаф, варочная панель, посудомоечная машина.
2. Холодильник.
3. Стиральная машина.
