Схема устройства системы вентиляции в хрущевках

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

  • Входные отверстия на кухне и в сан/узле;
  • Вертикальную шахту до крыши дома;
  • Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Чистка вентиляционных каналов


Вентиляционный канал до чистки (слева) и после чистки (справа)

Необходимо заглянуть в вентиляционное отверстие, сняв решетку. Можно использовать зеркальце. Если просвета нет, попробовать самостоятельно очистить канал.

Для этого следует вооружиться ершиком или металлической щеткой, застелить все поверхности возле стены, поскольку мусора будет много, и начать прочищать вытяжной канал. Пыль и мелкий мусор следует собирать пылесосом. Крупных кусков не должно быть.

Иногда достаточно расчистить низ канала, и застрявший выше налет опадет, потеряв опору.

Все вытяжные каналы хрущевки имеют переходники в шахту, но не имеют перегородок. Заканчиваются они на чердаке. Для качественной прочистки лучше скооперироваться с соседями по стояку.

Надо взять металлический ершик и прочный трос. С чердака опускают и поднимают щетку из проволоки, прикрепив снизу груз, пока стенки канала не очистятся. Внизу надо открыть вентиляционную решетку и принимать мусор.

Аналогичным способом можно прочистить и шахту хрущевки. На чердаке должно быть смотровое окно для обслуживания или придется лезть на крышу и чистить через трубу.

Если усилия не увенчаются успехом, надо обращаться к специалистам. За состояние вентиляции, как и всего дома, отвечает управляющая компания. Она должна по заявлению жильцов принять меры.

Как улучшить вентиляцию своими руками

Большую часть работ по восстановлению нормальной естественной вентиляции можно сделать самостоятельно:

  • по возможности прочистить каналы;
  • поставить принудительную вентиляцию;
  • создать приток воздуха.

Сначала надо определиться с причинами, почему вытяжка в хрущевке не работает, затем устранить проблему.

Если каналы чистые, но воздух проходит слабо, можно установить принудительную вентиляцию с вентилятором. Он ставится на место решетки или сразу за ней, так, чтобы поток воздуха направлялся из кухни в вытяжной канал.

Следует обеспечить приток воздуха снаружи.

Несложные работы восстановят естественный поток воздуха:

  • внизу двери сделать отверстия или поставить решетки;
  • установить переточные каналы на пластиковые окна;
  • поставить стеновой приточный клапан на кухне;
  • прочистить все выходные решетки и поставить с большими отверстиями;
  • открыть окошки в простенке между кухней и ванной;
  • восстановить вентиляционные отверстия над полом.

Воздух снаружи более холодный, и он движется внизу. Если межкомнатные двери плотно закрыты, то и проветривание невозможно. Дверь желательно держать открытой. Можно просто взять дрель и просверлить внизу несколько отверстий.

Специальные решетки для двери выглядят эстетично. Они могут иметь разную форму и даже подходить под стиль интерьера. Достаточно вырезать под них отверстие, закрепить, и воздух сможет циркулировать из комнаты в кухню.

Пластиковые окна герметично закрываются. Это их основное свойство. Но на рамах должны быть специальные клапаны – переточные каналы, которые пропускают воздух в одном направлении.

Если производители их не установили, следует купить съемные. Они монтируются сверху на створку и работают в одну сторону.


Стеновой клапан пассивной вентиляции

Стеновые клапаны выпускают в виде грибка с ножкой внутри стены. Снаружи они закрываются декоративными крышками и малозаметны.

Для их установки надо просверлить стену алмазной корончатой фрезой определенного диаметра, вывести наружу трубку и надеть на нее колпачок.

Внутри ставится круг с ребристыми перегородками внутри, пропускающими воздух внутрь определенными порциями. Сила потока регулируется.

При ремонте хрущевок в них делали перепланировку, сносили или смещали простенки, изменяя направление потока и его силу. Окошки вверху из кухни в ванную установили герметичные или убрали.

Для исправления этой проблемы надо установить вытяжку из ванной непосредственно на улицу, проложив под потолком кухни гофрированную трубу, или сделать вывод в вентиляционный канал, что будет выглядеть лучше.

По возможности надо найти заделанные маленькие отверстия над полом и восстановить их. Тогда удастся продлить жизнь деревянного пола.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

  • Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
  • Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

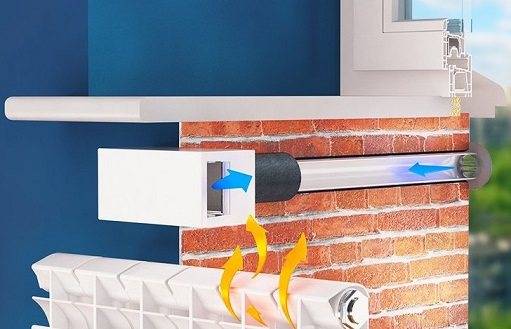

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Вентиляция кухни с газовой колонкой

До появления в домах централизованной системы подачи горячей воды, подогрев осуществлялся газовыми колонками. Устанавливают оборудование на кухне, так как в этом помещении есть вытяжка.

Газовая форсунка в несколько раз превосходит по мощности и потреблению кислорода горелку газовой плиты. При монтировании оборудования вытяжку подключали напрямую к шахте, чтобы усилить тягу.

Для нормального горения колонки на 1 объем газа необходимо воздуха в 10 раз больше.

Нагретый воздух устремляется вверх. Если приток снаружи недостаточный, образуется обратная тяга. Из колонки начинает поступать угарный газ.

Учитывая объем кухни в хрущевке – площадь до 6 м2 и высота потолка 2,2 – 2,3 м, при работе газовой колонки воздух не кухне должен меняться со скоростью 20 объемов/час, обновляться полностью каждые 3 минуты.

Чтобы обезопасить себя от угарного газа, следует выполнять простые правила обращения с газовой колонкой:

  • во время работы колонки открывать форточку или окно для проветривания;
  • держать открытыми межкомнатные двери;
  • не загромождать оборудование, выдерживать минимальный зазор между колонкой и мебелью в 100 мм;
  • регулярно проверять вытяжку.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

  • кухонная вытяжка;
  • вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

  1. Рециркуляционные.
  2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжная модель в соответствии с общим интерьером

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

  1. Оконный воздушный клапан.
  2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления. То есть, поступая в комнату, воздух тут же нагревается

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

  • осевые настенные;
  • осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Монтаж вентиляционных приборов

Сначала стоит разобраться, где чаще всего требуется установка дополнительных устройств и почему.

Тип помещения:Насколько тут актуален монтаж:
В принципе в установке дополнительных приборов нет особого смысла, потому что в таких секторах отсутствуют источники образования влаги. Тут проще регулярно проветривать с помощью окон, форточек.
Дополнительная вытяжка в кухне просто обязательна, если выполняется постоянное приготовление пищи. Если пищевые запахи проникают в остальные помещения – то вывод однозначный – естественной тяги недостаточно.
В таких помещениях влажность по умолчанию избыточная. Если вы видите, что на стенах имеется конденсат или другие признаки нарушения микроклимата, то не сомневайтесь – проветривание организовать стоит, даже если цена проекта будет немаленькой. Это тот самый случай, когда работа окупится – ведь вы сохраните целостность отделки.

Такие вот рекомендации.

Кратность различных комнат

С теорией закончили – переходим к практике. «Пройдемся» по каждому помещению отдельно и подробно.

Туалет

Для этого помещения в принципе подойдет любой осевой вентилятор. Суть его работы состоит в том, что он как бы усиливает скорость выхода воздуха из помещения на улицу через вертикальную шахту.

Осевой прибор

Инструкция монтажа тут очень простая.

  1. Демонтируем старую решетку вентиляционного отверстия.
  2. Чистим отверстие – удаляем всю пыль, лишние выступы, гвозди, дюбеля и т.п.
  3. Вставляем в нишу вентилятор.
  4. Подводим к нему электропроводку. Тут получается, что один конец кабеля приходит на вентилятор, а второй подсоединен к отдельному выключателю. Принцип такой же, как и при подключении обыкновенной люстры.

Схема подключения

Если туалет стандартный – то есть с маленькой площадью, то осевое устройство должно «справиться» и улучшить проветривание.

Идем далее.

Ванная комната

В этом помещении, конечно, и площадь обычно побольше, и уровень влажности более высокий, чем в туалетах. Поэтому установка осевых вентиляторов тут если и будет актуальна, то только тех, которые обладают хорошей мощностью.

Более оптимальный вариант – это радиальная вытяжка, которая имеет форму улитки. В такой прибор изначально встроен более мощный моторчик, способный обрабатывать, куда большее количество воздуха, чем предыдущее изделие.

Кроме того радиальный прибор отличается меньшими энергозатратами и более тихим уровнем шума. Это возможно за счет того, что поток воздуха при «всасывании» сразу направляется вверх по центральному каналу.

Прибор радиального типа

Что же касается установки – то схема идентична тому, как собирается осевое устройство.

Вообще, получается, что монтаж вентиляции в квартире дело не очень сложное. Главное хорошо понимать принцип работы той или иной системы, а с ее установкой справится любой человек с навыками монтажника.

Теперь поговорим о таком непростом помещении, как кухня.

Что лучше устанавливать в кухне

Вся сложность в том, что кухни имеют относительно большую площадь. Поэтому одним вентилятором тут вряд ли получится обойтись.

В целом тут можно поступить кардинально – установить приточно-вытяжную вентиляцию.

Устраивается она примерно так:

  1. На балконе или лоджии (либо на чердаке или над потолком) монтируется двигатель, который будет втягивать воздух из помещения, а назад «поставлять» свежий.
  2. Между навесным и черновым потолком крепятся параллельно друг другу центральные воздуховоды из гибкого металла или короба из оцинкованной стали. По ним воздух будет вытягиваться и «поставляться» обратно.
  3. К центральным воздуховодам подсоединяются рукава, второй конец которых подходит к вентиляционным отверстиям на потолке. Отверстий естественно должно быть несколько на одно помещение.

Схема приточно-вытяжной системы

Тут плюс в том, что один и тот же мотор сможет проветривать все комнаты квартиры, а не только лишь одно помещение. Ну а минус – это, конечно, то, что такие варианты вентиляции в квартире обходятся довольно дорого.

Если финансовые возможности не настолько хорошие, то можно смонтировать хороший вентилятор радиального типа и дополнительно поставить мощную вытяжку над плитой. Каркас вытяжки просто крепится к стене или к мебели, а от него к вентрешетке отходит рукав.

Схема устройства кухонной вытяжки для плиты

Вот такие рекомендации.

На этом наша статья закончена – давайте подведем итоги обзора.

Требования к воздуховоду панельного дома

Система воздуховода в постройке из панелей в 5 или 9 этажей призвана обеспечивать беспрепятственную циркуляцию воздуха по всем жилым секциям и квартирам. Обычно неполадки в работе воздуховодов ощущают на себе жители верхнего этажа.

Вентиляционная система жилого дома должна соответствовать ряду требований:

  1. Обеспечение постоянной и непрерывной циркуляции воздуха.
  2. Отсутствие влияния на температурные показатели внутри жилого помещения.
  3. Отсутствие сквозняков.
  4. Циркуляция в кухне должна осуществляться со скоростью 60 кубометров воздуха в час, в ванной, 25 кубометров за час.
  5. Циркуляция в жилых помещениях должна быть равна 0,2 от общего объема комнаты.

Перечисленные требования максимально учитываются при планировке воздуховода в домах из панелей или блоков.

Переоборудование вентиляции в будущем осуществить не получится. Если она придет в негодность, нужно просить помощи специалистов. Чаще всего проблемы кроются в засорении каналов, повреждении оборудования. Улучшить циркуляцию воздуха в квартирах помогут приборы искусственного вентилирования.

Установка канальных систем воздухообмена

Популярная форма среди воздуховодов – квадратная, а среди вентиляторов – круглая, поэтому важно правильно осуществить соединение:

  1. Найти оптимальный метод.
  2. Расположить прибор в воздуховоде. Правильность отразится на интенсивности потока и уровне шума. Схематичное изображение предполагает использование эквивалентного диаметра:

D=√4hb/π,

где h – высота;

b – ширина воздухоотвода.

  1. Выбрать направление двигателя вентилятора, обеспечивающее правильное движение воздушного потока.
  2. Нужно устанавливать вентилятор с наименьшим количеством поворотов. Большое число изгибов ведет к торможению потока и сокращению производительности.

Монтаж круглого канального вентилятора требует соблюдения следующего порядка:

  1. Открутить крышку, расположенную на клеммной коробке.
  2. Подключить провода к соответствующим клеммам.
  3. Закрыть крышку, проверить подключение, устройство включить в розетку.
  4. Использовать разъемные хомуты для монтажа в воздуховод.
  5. Компактно расположить монтажные кронштейны.

Для фиксации вентилятора подходит ровная поверхность. Канальное устройство требует наличия фланцевых соединений с переходником (актуально для квадратных и прямоугольных сечений). Оборудование и аксессуары должны соответствовать СНиПу 3.05.01-85.

Материал изготовления должен быть устойчивым к температуре и агрессивному воздействию. Перед покупкой вентилятора нужно сделать расчет мощности. Значение производительности меняется в зависимости от протяженности воздуховода, места установки и сечения вентилятора.

Основные правила проектирования воздуховода

Дополнительная вентиляция – проект, подразумевающий разводку охлаждающего оборудования. Объем работ зависит от особенностей помещения и желания клиента. Сплит-система – отдельная структура «под ключ», самостоятельно организующая обмен потоками воздуха, без вентиляции.

Центральная система должна быть задумана и смонтирована на этапе закладки корпуса здания. Застройщик должен предусмотреть, чтобы каждое жилое пространство имело возможность регулировать воздушную среду.

На порядок обустройства вентиляционной тяги в частном строении влияют виды материалов, используемые при возведении короба. Применение гладкой доски или сруба совместно с печным отоплением исключает необходимость организации дополнительной циркуляции. Использование каркасного материала или кирпича требует начинать проектирование с определения воздухообмена и оптимального сечения канала.

Кухня и санитарно-гигиенические комнаты – помещения, для которых свойственна температура и влажность, поэтому для них нужно повысить показатель воздухообмена. При составлении проекта нужно соблюдать определенные правила:

  • проанализировать помещение;
  • рассчитать главные показатели – сечение каналов, коэффициент полезного действия, кратность воздухообмена;
  • выбрать подходящую конструкцию, удобную для доступа и технического обслуживания;
  • изолировать вентиляцию от шума и холода;
  • подобрать устройство, соответствующее предварительным расчетам.

Короб из металла актуален для промышленных предприятий, предусматривающих выход воздуха с большой скоростью или работу при отрицательных значениях. Для квартиры – пластиковая конструкция – простая в монтаже и легко вписывающаяся в интерьер.

Варианты вентиляции

Вентиляция в хрущевке может быть сделана в двух вариантах. В первом случае, когда существуют вертикальные шахты, выходящие прямо на крышу здания. В этом случае каждая квартира имеет свой индивидуальный вентиляционный канал. Убедиться в этом можно, если выйти на кровлю дома и подсчитать сколько выходов имеет вентиляционная шахта.

Как правило, в каждой квартире их должно быть не меньше двух – от кухни и ванной комнаты.

Если санузел и ванная разделены, то они соединяются наверху простым отверстием. В одном из них имеется выход вентиляции. Из другого помещения, где такого выхода нет, воздух выходит через это самое отверстие.

Другой вариант – вентиляционные каналы спутники, устраиваемые через этаж. Это ряд каналов, которые проходят от первого этажа и до самого выхода на крышу. К ним на высоте 2, 5 м т.е. через следующий этаж делается отвод от каждой квартиры, который входит в общую шахту.

На пути следования воздух из любой квартиры не должен попадать в каналы других квартир, которые обязаны быть закрыты специальными заглушками. Но во времена строительства хрущевок делалось это не всегда, поскольку первой задачей на тот момент являлось быстрое обеспечение народа благоустроенным жильем. В результате, сегодня мы имеем такие «приятные моменты», когда запах табака или жареной рыбы из одной кухни проникает сразу во множество квартир.

Другие причины, влияющие на эффективность вентиляции

Теперь, когда ясно как устроена вентиляция в хрущевке, можно рассмотреть разные причины, по которым воздух из жилых помещений не выводится наружу. Чаще всего с появлением современной кухонной мебели, куда в обязательном порядке входит вытяжка, жильцы делают ее вывод в вентиляционный канал, который расположен на кухне, а вытяжка включается не часто, и при этом второй канал, занят газовой колонкой.

В итоге получается, что вентиляции в квартире практически нет, и могут появляться запахи из санузла или ванной комнаты. Это объясняется тем, что кухонная вытяжка и газовая колонка, создавая возле себя разреженную обстановку, забирают воздух из жилых помещений по принципу пылесоса, и воздух из туалета стремится тоже к вытяжному отверстию.

Бывают случаи, когда сами жильцы или их предшественники просто наглухо закрывают вентиляционное отверстие декоративными элементами, мотивируя это его непрезентабельным видом, или тем, что из подобных отверстий в квартиру попадают различные насекомые.

Таким людям стоит помнить, что схема вентиляции в хрущевке предусматривает всего два канала, один из которых должен располагаться в санузле, и если закрыть тот, что в кухне, то придется держать дверь туалета постоянно открытой.

Причиной плохой работы вентиляции может служить и то, что существуют огрехи в заделке стыков при монтаже вентиляционных блоков, если здание строилось из готовых железобетонных панелей. Через негерметичные стыки запахи из одной квартиры могут свободно проникать и в другие.

Также частой причиной является банальная замусоренность вентиляционных шахт. Но это уже должна быть забота организаций обслуживающих дом.

Устройство вентсистемы в хрущёвках


Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

  1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
  2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

  • Газовую колонку запрещается закрывать или декорировать.
  • Минимальный зазор до кухонной мебели 100 мм.
  • Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
  • Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
