Конструктивные особенности и распиновка розеток RJ-45

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Устройство компьютерной розетки

Внешне розетки отличаются дизайном, внутренне – конструкцией и расположением деталей, но все они состоят из трёх основных частей:

База или основание служит для закрепления в нише, на поверхности или в проводном канале.

Крепежная часть с платой и зажимом, куда размещают провода витой пары. Конструкция крепежа предусматривает расположение концов тонких проводов по указанной на розетке схеме без их предварительной зачистки. После размещения металлическая микро гильотина защелкивается легким нажатием, создавая полноценный контакт сети.

Крышка, которой закрывают сверху розетку, защищает от внешних воздействий конструкцию в целом и служит определенным дизайнерским целям.

Специфика условных обозначений выключателей

Общепринятое обозначение выключателя на схеме электросети имеет следующий вид:

В ГОСТе 21.210-2014 указано, что для кнопочных моделей и диммеров нет единого значка. В п. 4.7. документа сказано, что можно брать произвольные значения.

Иногда на чертежах указывается автоматический тип переключателя. Его условное обозначение видно из таблицы.

Графические символы, которыми принято обозначать переключатель, указаны в виде таблицы.

В ГОСТе 21.614-88 присутствуют рекомендации об условных значках для групп выключателей:

  • для открытого монтажа (защита от IP20 до IP23);
  • для скрытой проводки (защита от IP20 до IP23);
  • влагостойкие устройства (защита от IP44 до IP55);
  • проходной прибор на два положения с защитой от IP20 до IP23;
  • влагостойкие проходные модели с защитой от IP44 до IP55.

ГОСТ Р-52565-2006 отмечает, что полюс одного выключателя должен замыкать только одну линию.

Маркировка одноклавишных и двухклавишных моделей на электросхемах

Для обозначения выключателя необходимо указать количество клавиш. С этой целью используются символы:

Трехклавишные устройства обозначаются как черточка с кружочком и тремя крючками.

Особенности установки розеток RJ-45

Компьютерные розетки RJ45, сегодня применяются как практически универсальные элементы монтажа сетей. Универсальность этих розеток заключается в возможности использования при монтаже разъемов подключения двух основных стандартов подключения T568A и T568B

Для небольших домашних сетей важно при использовании розеток устанавливать провода при монтаже одного стандарта. Совместимость стандартов обеспечит правильность подключения оборудования и исключения ошибки соединения при работе в сети

Сегодня в большинстве сетей принято проводить соединение по стандарту T568B. Запомнить какой стандарт подключения используется в сети довольно просто, достаточно просто внимательно посмотреть на цветовую маркировку, нанесенную на монтажной плате, чтобы произвести верную распиновку витой пары.

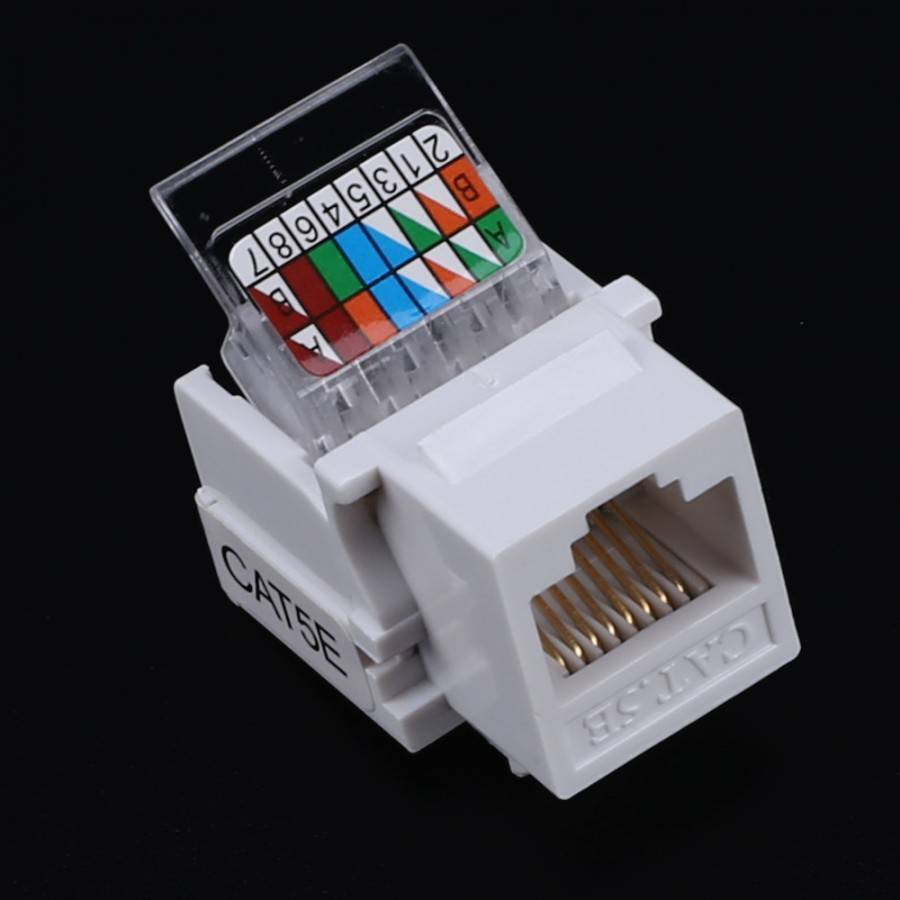

Стандартным наполнением внутренностей компьютерной розетки  RJ-45 будет:

  • Пластиковый корпус, состоящий из крышки и основания;
  • Функциональная плата розетки с разъемом;
  • Блок конвекторов для установки проводов кабеля;
  • Пластиковая стяжка фиксации кабеля;
  • Разъем коннектора.

Установка подобного рода оборудования требует от персонала определенных навыков работы и, конечно, специального инструмента для работы. Использование кухонного ножа или тонкой отвертки с острым жалом может быть использовано в качестве последнего из всех имеющихся инструментов. Для работы с таким деликатным оборудованием все-таки нужно специальный инструмент, а не разводной ключ.

            Для работы необходимо немного – экстрактор и набор отверток. И если отвертки подойдут обычные для монтажа электрооборудования, то экстрактор лучше купить отдельно, тем более что его цена не такая уж и высокая – в среднем 3-4, максимум 12 долларов.

Последовательность работ по установке розетки будет следующей:

  • При помощи универсальных клещей для снятия изоляции снимается изоляция с проводов на отрезке 4-5 см;
  • Выравнивается длина жил, убираются лишние отрезки жил, концы должны быть на одном уровне;
  • Концы проводов разравниваются;
  • С корпуса розетки снимается крышка;
  • Основание устанавливается на место и фиксируется винтом;
  • Кабель фиксируется при помощи пластиковой стяжки;
  • Провода заводятся в фиксаторы согласно цветовой кодировке стандарта монтажа;
  • Жилы легким нажатием фиксируются в фиксаторе;
  • При помощи экстрактора осуществляется окончательная запрессовка разъемов;
  • Крышка корпуса устанавливается на место и фиксируется винтом.

Установка розетки предусматривает подвод провода витой пары снизу, верхняя часть крышки должна быть закрыта. После запрессовки всех жил провода рекомендуется проверить не только правильность распиновки жил, но и работоспособность всей конструкции. Работа системы с первого включения позволяет судить о правильности монтажа и запрессовки всех проводов согласно стандарту, а вот отсутствие подключения чаще всего устраняется простым повторением запрессовки жил в правильном порядке.

            Защита компьютерных сетей от несанкционированного снятия информации чаще всего осуществляется установкой специального экранированного кабеля витой пары. Металлическая оплетка или оплетка из фольги дает возможность создать защитный экран вокруг проводников и не позволит осуществить доступ к передаваемой информации. Экранированный кабель также позволяет защитить кабель от влияния источников электромагнитных излучений. Но при этом, необходимо при монтаже подключить экран к специальному разъему корпуса розетки. Это важный момент при выборе розеток RJ-45  для локальных сетей.

Подключение розетки к кабелю

При подключении, компьютерная розетка должна быть соединена с кабелем таким образом, чтобы было полностью исключено непроизвольное выпадение проводника из зажимного контакта. Для этого следует правильно соединить устройство с высокоскоростным кабелем. Подключение осуществляется с применением специальной вилки. Вилку следует использовать необходимого размера, толщина жала инструмента не должна превышать диаметр провода.


Установка кабеля осуществляется в такой последовательности:

  • Каждую витую пару необходимо слегка распустить.
  • Провода заводятся в крепление согласно распиновке.
  • С помощью вилки каждый провод вдавливается внутрь зажима.

Некоторые монтажники с целью экономии вместо специальной вилки используют шлицевую отвертку соответствующего размера. Но этот способ кустарный, иногда приводящий к обрыву провода или ослаблению контактов зажимов. Хотя тоже имеет место жить.

При подключении кабеля не требуется осуществлять зачистку проводов. Ножи, которые встроены в зажим разъёма, надёжно прорезают изолирующую оболочку.

Как работает фильтр

Устройство сетевого фильтра, который имеет базовую комплектацию, не составит затруднений в гашении помех, он это делает ежедневно и многократно. Провокатором такого импульса (скачка в сети) может быть статический разряд атмосферного электричества. По этой причине фильтр оснащается, кроме предохранителей от сетевых перепадов, предохранителем газоразрядным, который реагирует на широкую амплитуду и быстрый импульс атмосферного электричества.

Принцип работы сетевого фильтра:

Принцип работы сетевого фильтра

В устройстве фильтра применяется свойство сопротивляемости индукционной катушки, которое можно выразить следующим образом: чем больше частота тока, тем выше сопротивляемость катушки — это позволяет сгладить помехи высокой частоты (синусоиды с короткими периодами). По этой причине в фильтре есть две катушки, которые включены в нулевой и фазный провод. Низкочастотные помехи могут гаситься сопротивлением, имеющим номинал более 1 Ом, которое также включено последовательно.

Для устранения кратковременных импульсов в фильтр встроен варистор — это полупроводниковый элемент, который при низком напряжении в сети работает как сопротивление (резистор) и не пропускает ток. Когда напряжение повышается, через варистор проходят импульсные токи. Иными словами, в фильтре он включен параллельно нагрузке для поглощения импульсов высокого напряжения, он сглаживает их влияние.

Розетка-фильтр

Качественная розетка-фильтр для электрического оборудования должна состоять из следующих элементов:

  • индукционные катушки — две штуки, с номиналом от 60 мкГн до 200 мкГн, которые включены последовательно;
  • варистор напряжением 470 вольт, который включен по отношению к нагрузке параллельно;
  • конденсаторы;
  • сопротивление от 1 Ом для гашения низкочастотных помех.

Часто в продаже можно встретить изделия, которые выдают за сетевой фильтр, но они таковыми не могут быть, так как в них нет необходимых для его работы элементов.

Советы по применению

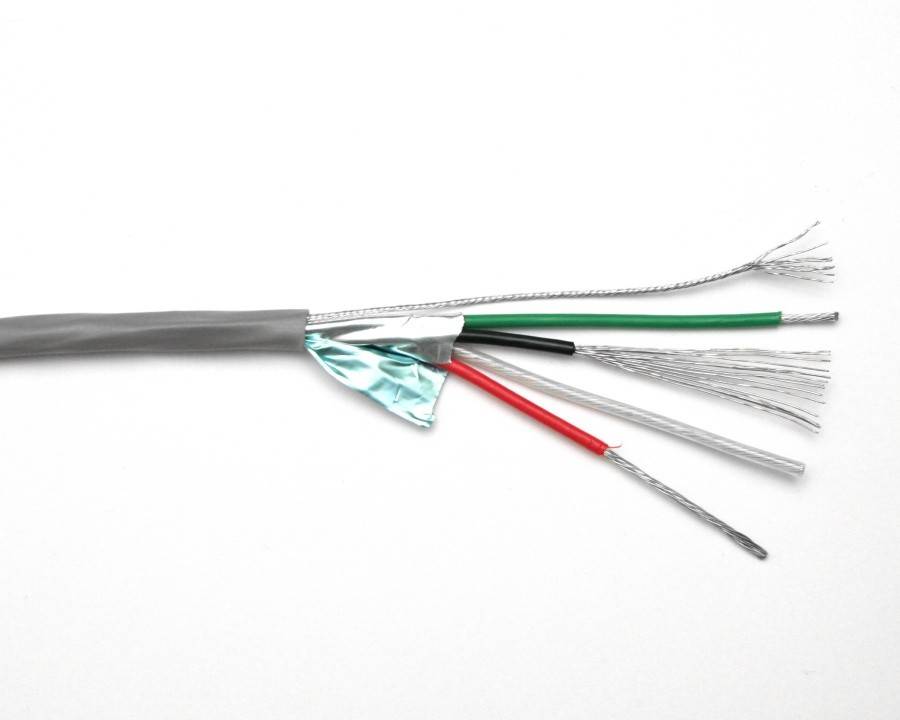

При использовании экранированного провода необходимо применение соответствующей розетки, иначе он будет работать как антенна, что незамедлительно отразится на пропускной способности и как следствие скорости интернета.

  • К кабелю STP и FTP нужно подключать только заземленное оборудование;
  • Необходимо использовать только цельные куски витой пары, иначе это приведет к существенным потерям. При острой надобности скрутки кусков производятся при помощи соединителей;
  • В домашних условиях и в маленьких офисах целесообразным будет использовать розетку с один или двумя модулями, большее количество может привести к запутыванию проводов. Розетки лучше разнести в стороны, оставив между ними определенное расстояние;
  • Чтобы штроба в стене при внутренней прокладке к розетке была меньше или вовсе отсутствовала возможно проложить витую пару под плинтусом;
  • Если в наличии нет специальных креплений для кабеля, то можно изготовить их самостоятельно из жестяной проводки. Коме этого возможно прибить кабель маленьким гвоздиками или прикрутить саморезами каждые 30-50 см.

Распайка компьютерной розетки

Правильный монтаж, вне зависимости от модели устанавливаемого элемента, позволит безопасно использовать дорогостоящее компьютерное оборудование. Если подключение компьютерной розетки будет осуществлено с нарушениями, то чувствительное микропроцессорное оборудование может быть выведено из строя. Передача сигнала от одной розетки, к другой осуществляется с помощью кабеля «витая пара». Такое соединение позволяет передавать высокоскоростной сигнал, на расстояние до 100 метров, без потери качества. Кабель для подключения этого устройства содержит 4 пары цветных проводов, что значительно облегчает правильную установку. Распиновка разъёма зависит от стандарта подключения устройства. Разъём Т568А имеет следующую распиновку: 1 контакт — бело-зелёный. 2 — зелёный. 3 — бело-оранжевый. 4 — синий. 5 — бело-синий. 6 — оранжевый. 7 — бело-коричневый. 8 — коричневый.

Если используется стандарт Т568В (используется чаще), то распайка следующая: 1 контакт — бело-оранжевый провод. 2 контакт — оранжевый. 3 — бело-зелёный. 4 — синий. 5 — бело-синий. 6 — зелёный. 7 — бело-коричневый. 8 — коричневый.


Эти варианты распиновки, являются взаимозаменяемыми и совершенно идентичны по качеству передачи сигнала.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

  • Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
  • А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Монтаж розетки на стену

Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства. Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки. Для установки внутренней конструкции потребуется потратить значительно большее количество времени. Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:

  • В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
  • К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
  • В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
  • Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
  • Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
  • Устанавливается декоративная пластмассовая накладка.

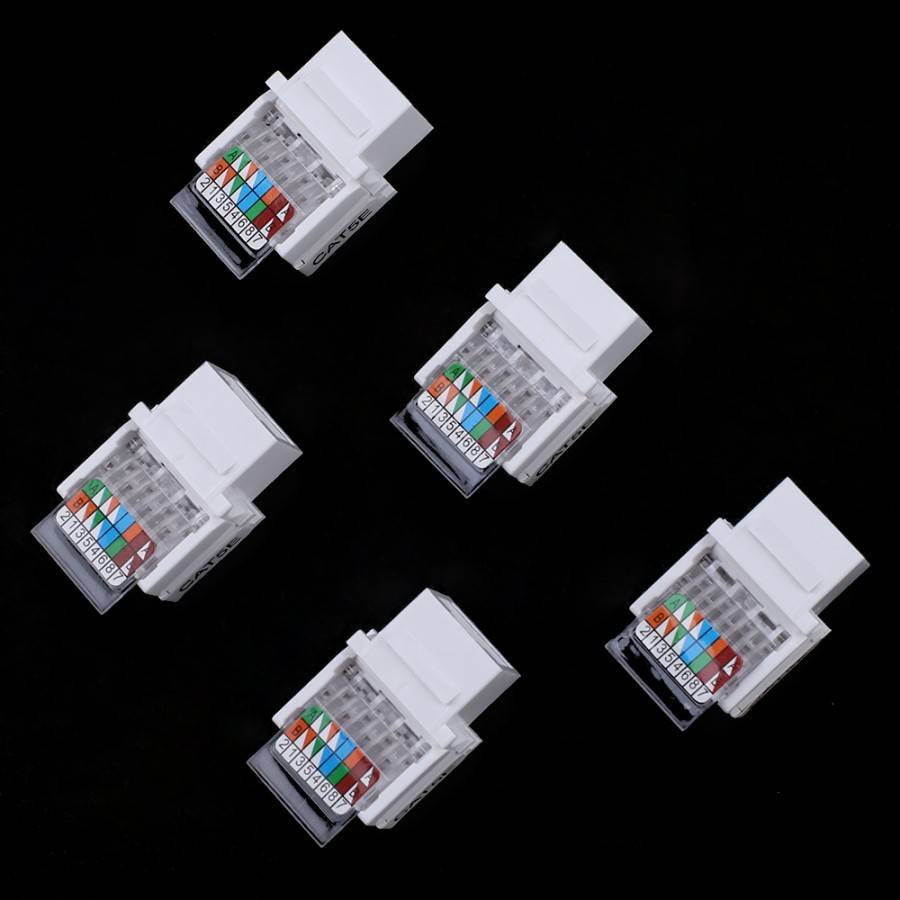

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «витая пара», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств.  статью: → «Подключение различных видов телефонных розеток».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

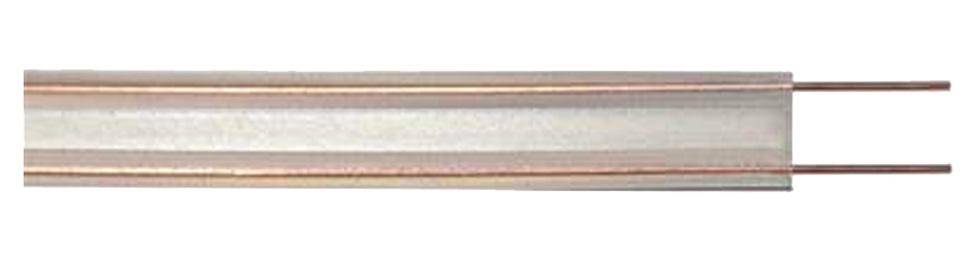

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

  • РТШК-4 – может использоваться только для старых аппаратов связи;
  • RJ-11 – современный вариант, называемый «евро»;
  • RJ-12 – сленговое название разъема RJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с термином RJ-12, следует подразумевать RJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

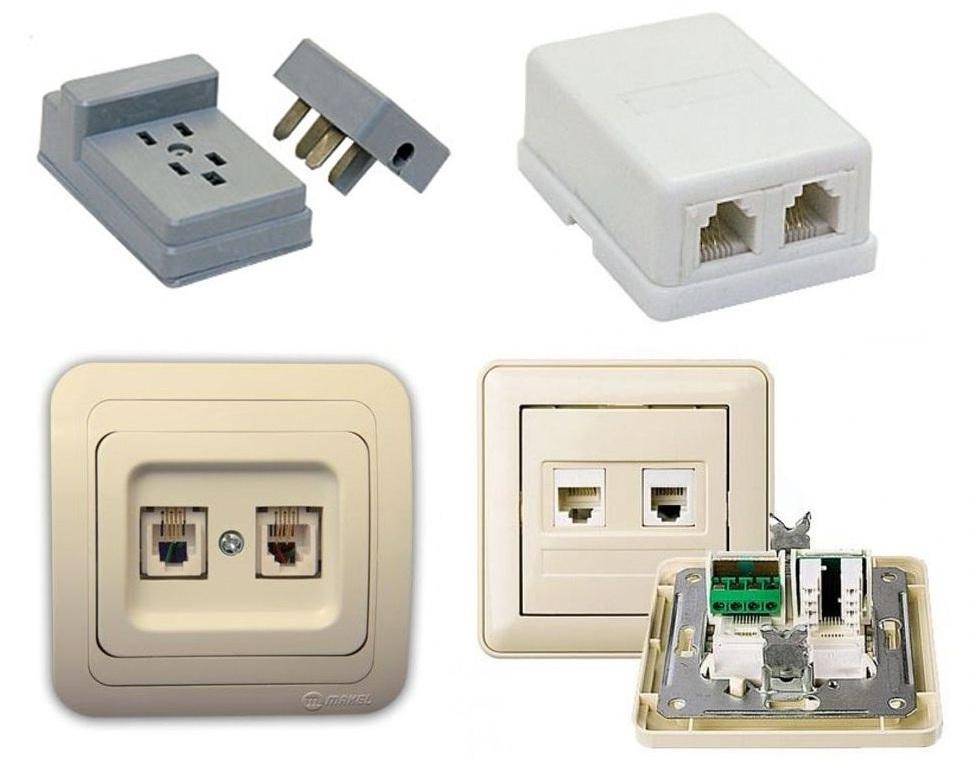

Самые распространенные варианты исполнения устройств:

  • накладные, они же наружные;
  • врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные.  статью: → «Виды розеток и рекомендации по их выбору и монтажу».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

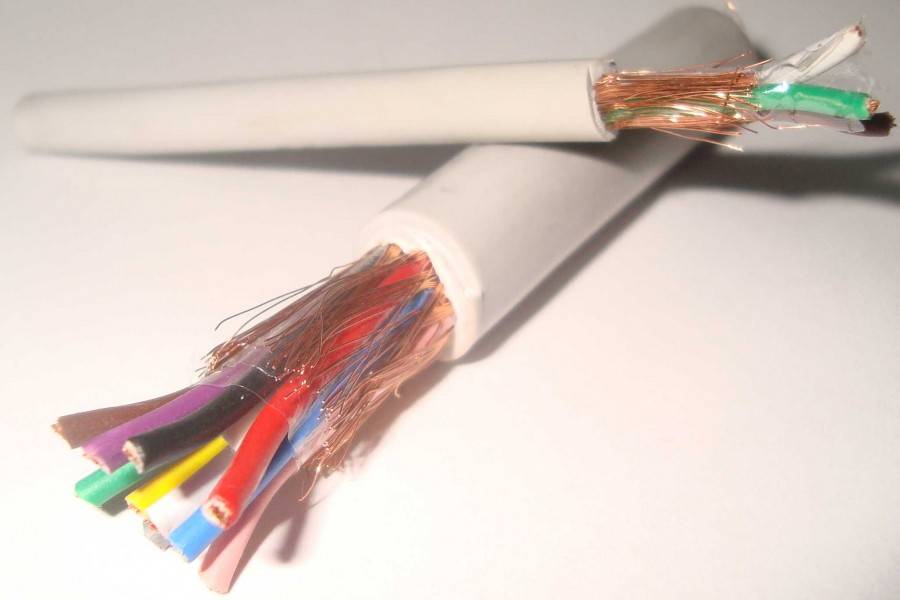

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Обжим витой пары в коннекторе

Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».

Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.

Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.

Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи

Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Инструкции правильного обжима RJ-45

Теоретическую часть лучше изучить еще до того, как вы приступите к обжиму коннекторов RJ-45 своими руками, чтобы в последствии не пришлось переделывать.

Для тренировки нужно запастись инструментами, терпением и обжать несколько интернет-вилок. Если пробный патч-корд заработал, в дальнейшем вы легко справитесь с изготовлением интернет-шнуров.

Вариант #1 – прямое подключение Straight

Это основная процедура, которую следует отработать, так как соединение стационарного ПК или ноутбука с роутером происходит чаще, чем другие виды коммутации.

Именно на этой схеме можно набить руку – в остальных случаях придется только провода менять местами.

После процедуры, если обжимка проведена правильно, жилы даже с усилием не достать из коннектора. Кабель крепко держится внутри благодаря зажиму части, покрытой изоляцией.

После первого коннектора обжимаем второй – по той же схеме прямого подключения. В результате должен получится рабочий кабель нужной длины с двумя интернет-коннекторами на концах

Операция выполнялась без применения колпачков, если вы их решите использовать, то наденьте на кабель перед началом обжима.

После обжимки широкий конец колпачка натягиваете на коннектор, узкий остается на кабеле.

Для проверки исправности используем тестер. Подключаем концы шнура к разным частям прибора. Если жилы обжаты правильно, будут поочередно загораться зеленые огоньки

При обнаружении ошибки свет диодов сменится с зеленого на красный. Это может обозначать, что проводники перепутаны местами или где-то произошел «недожим».

Вариант #2 – перекрестное подключение Cross-Over

Если вы решили произвести подключение одного компьютера к роутеру через другой, то есть соединить два персональных устройства напрямую, потребуется схема кросс-овер.

Она отличатся от предыдущей только компоновкой проводов по цветовому признаку – порядок расположения проводников на втором конце не такой, как на первом.

Кстати, свежие технические веяния могут привести к полному отказу от таких изощрений, как сложная схема перекрестного подключения.

Уже многие современные цифровые устройства оборудованы интерфейсом нового стандарта Auto MDI-X. Система самостоятельно, автоматически определяет тип подключения и выбирает тот режим коммутации, который считает оптимальным.

Это значит, что достаточно выполнить прямое подключение – дальше техническое устройство все сделает самостоятельно.

Вариант #3 – обжим четырехжильного кабеля

Основное отличие подключения в том, что в процессе задействованы только 4 проводника из 8. Функциональная разница – в снижении скорости подачи сигнала.

Получается, что 4 проводника работают, а еще 4 остаются свободными. Их можно обрезать или просто подвернуть, чтобы не мешали.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

  1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

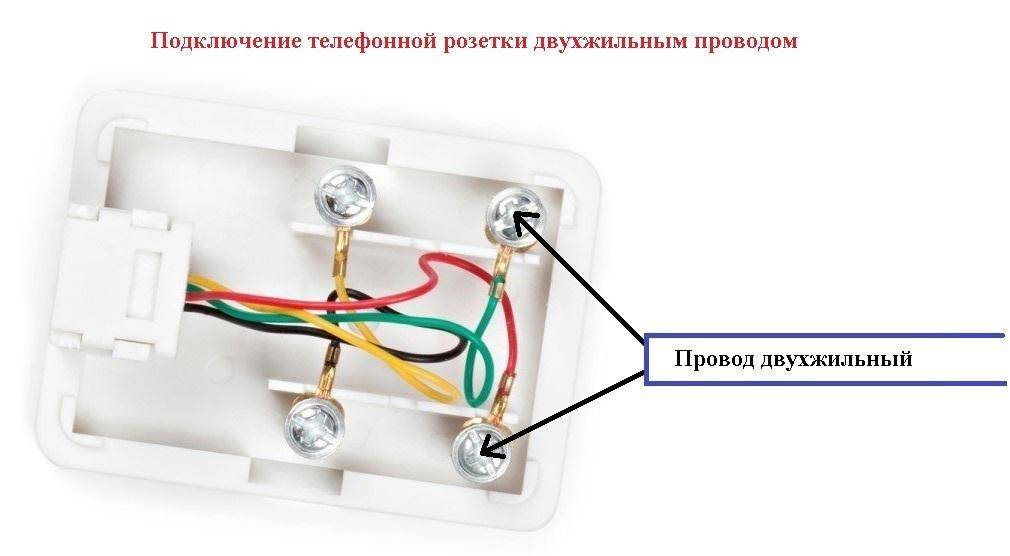

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

  1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

  1. Закрепить устройство на стене, проверить работоспособность
  2. Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

  1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
  2. На фото можно увидеть распределение проводов по цвету соответствующих пар

    Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

  3. Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.
