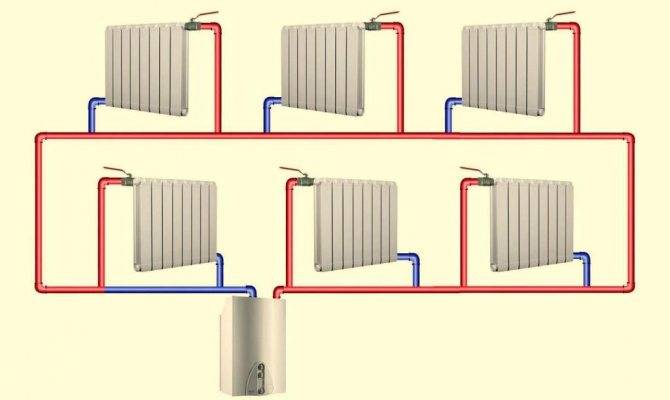

Схема ленинградской отопительной системы

Однотрубная система с естественной циркуляцией (без насоса)

Естественная циркуляция тем сильнее, чем больше перепад температур в верхней и нижней части системы. Потому больше отдачи и скорости теплообмена можно получить, распределяя трубы от котла под потолком или на чердаке, а обратку понизу. Однако ленинградка строится и в горизонтальном исполнении без насоса.

Трубы общего контура распределяются по периметру здания с обязательным и неизменным уклоном, котел полностью расположен ниже уровня подключения радиаторов. Сами теплообменники подсоединяются выше магистральной трубы. Уклон нужен не менее 2-3 градусов. Первый участок от котла к радиатору укладывается с подъемом на два-три градуса, чтобы повысить циркуляцию.

Вода нагревается в котле и стремится вверх под действием сил гравитации, выталкивая себя в магистраль. Начиная с самого начала, вода начинает терять тепло. Доходя до радиатора, горячая вода заменяет собой холодную и выталкивает последнюю вниз. Так повторяется на каждом теплообменнике, пока остывший теплоноситель не вернется в котел и снова доберет температуру.

Расширительный бак открытого типа устанавливается как можно выше, притом с подключением на обратке перед насосом или перед первым радиатором в самой верхней точке контура для отвода воздуха.

Мембранный расширительный бак для системы закрытого типа устанавливается перед насосом. Давление в системе регулируется давлением в воздушной камере бака и количеством теплоносителя. В обязательном порядке система комплектуется пятивыводным штуцером с подключением воздухоотводчика, защитного взрывного клапана и манометра, по которому настраивается и контролируется состояние всего контура.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Подключение отопительных приборов

Грамотно установленная система отопления — прямая экономия средств, поэтому важно учесть детали

При самостоятельном подключении обратите внимание на следующие показатели:

  • размер и теплоотдача батарей;
  • расположение радиаторов;
  • способ подключения.

Для регулировки напора при параллельном подключении используют только игольчатые краны, так как шаровые не предусмотрены для эксплуатации в частично открытом/закрытом положении.

Одностороннее нижнее или седельное

Радиаторы последовательно или параллельно подключают к основной магистрали на одном уровне в нижней части. Плюс такого подключения — прогонка оседающих в процессе эксплуатации тяжёлых частиц, т. е. радиаторы не забиваются.

Кроме того, возможна прокладка труб в полу. Хотя стремление к декоративности осложнит ремонт и потребует дополнительной теплоизоляции трубопровода.


Нижнее подключение радиаторов

Минус — недостаток циркуляции приводит к тому, что каждый следующий радиатор прогревается хуже предыдущего. Принудительная циркуляция и параллельный принцип монтажа при нижнем подключении решают проблему.

Диагональное

Эффективность диагонального подключения основана на действующих физических законах, когда тёплое подымается вверх, а холодное опускается вниз.

Диагональное подключение чаще применяют в частных домах с естественной циркуляцией теплоносителя. Горячая вода поступает в верхний патрубок и вытесняет холодную через нижний с противоположной стороны. Расположение патрубков по диагонали относительно друг друга позволит теплоносителю равномерно распределяться по радиатору. Отсюда и название данного способа.


Схема диагонального подключения радиаторов

Диагональное подключение редко используют в многоэтажных домах. Эксперты рекомендуют применять данный метод при больших радиаторах (более 12 секций), не пригодных для бокового подключения.

Боковое

Боковое (одностороннее) подсоединение подходит для однотрубных и двухтрубных систем, то есть годится и для «Ленинградки». Характерная особенность подключения — трубы подачи и отвода теплоносителя монтируют с одной стороны.

Данный способ характерен для многоэтажек с вертикальной подачей теплоносителя. Основное отличие бокового подключения — монтаж перемычки-байпаса и запирающих кранов, позволяющих демонтировать батареи без отключения системы.


Боковое подключение радиаторов

Боковое подключение эффективно при работе 5–6 радиаторов. Большее количество обогревающих элементов приведёт к энергопотерям.

Плюсы и минусы системы отопления Ленинградка

Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

Преимуществом Ленинградки является простота монтажа

Обзор системы разумно начать с рассмотрения плюсов:

  1. Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
  2. Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
  3. Ленинградка подходит для одноэтажных и многоэтажных зданий.
  4. Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
  5. Для функционирования отопления не нужны дорогостоящие распределительные узлы.
  6. Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
  7. Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
  8. Если говорить о минусах, то их тоже много, и они существенные:
  9. Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
  10. Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
  11. Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.

Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

Как делать отопление Ленинградка

Процесс монтажа отопительного контура предусматривает крепление батарей на стену кронштейнами с соблюдением одного уровня по горизонтали. Согласно выбранной схеме, прокладывают трубу основного контура. К ней отводками подключают батареи. Способ зависит от выбранных труб. Если это полипропилен, монтаж осуществляют пайкой. Металлические трубы сваривают газо- или электросваркой. Резьбовые соединения пакуют с подмоткой льна или фум-ленты.

Отопление в частном доме Ленинградка открытого типа

Для отопления открытого типа обязательно наличие расширительного бака. Его устанавливают на чердаке или под потолком, в зависимости от особенности помещения. Если система самотечная, котел располагают в приямке или подвальном помещении ниже уровня батарей. Трубы обязательно укладывают под уклоном: подача идет на возвышение, а обратка – опускается до входа котла. При установке циркуляционного насоса сильно опускать котел, и точно выдерживать уклоны не обязательно. Однако при выходе его из строя, теплоноситель самотеком двигаться не будет.

Отопление в частном доме Ленинградка закрытого типа

Закрытую систему монтируют по такому же принципу, только вместо расширительного бака ставят гидроаккумулятор. Наличие циркуляционного насоса обязательно, так как он будет поддерживать в контуре давление около 1,5 атмосфер. На всех радиаторах и высокой точке трубопровода ставят воздухоотводчики.

Отопительные системы

Несмотря на разнообразие вариантов по принципу действия системы сводятся к двум типам. Реализовать их можно как в собственном доме, так и в городской квартире.

  • Естественная циркуляция – теплоноситель, как правило, вода, перемещается под действием гравитационных сил и благодаря разнице в температурах нагретой и охлажденной воды. Эффективно функционировать она будет при соблюдении некоторых условий: общая горизонтальная площадь системы не должна превышать 3500 кв м, а отопительный котел должен находится ниже радиаторов не менее чем на 3 м. Если в частном доме или квартире на первом этаже можно расположить котел в подвале, то это – наилучший вариант, судя по отзывам потребителей.
  • Принудительная циркуляция – теплоноситель перемещается по трубам благодаря работе насосов.

Схема ленинградки

Существуют две разные схемы присоединения труб к отопительному котлу.

  • Однотрубная – теплоноситель перемещается по одной трубе к радиатору, частично охлаждается в нем и перемещается к следующему. Этот вариант требует меньшей длины трубопровода – примерно на 30%, и более прост в монтаже. Установка системы вполне осуществима своими руками. Самый распространенный вариант отопления – ленинградка.
  • Двухтрубная – теплоноситель одинаковой температуры подается на все радиаторы параллельно по одной трубе, и возвращается по другой трубе от каждого радиатора к котлу. В такой системе все радиаторы одинаково нагреваются, и отопление в доме будет более равномерным. Также система позволяет регулировать теплоотдачу каждого радиатора в отдельности.

Возможны два вида разводок, имеющие свои за и против.

  • Вертикальная – подающие и отводящие трубы расположены вертикально к каждому радиатору. Схема рекомендуется для систем с принудительной циркуляцией: потребуется менее мощный насос, так как частично циркуляция обеспечивается естественным стеканием воды из самой высокой точки. Такой способ отопления чаще реализуется в многоэтажных домах, где магистральные трубы располагают на чердаках или техническом этаже.
  • Горизонтальная – трубы расположены горизонтально в пределах этажа. Плюсом системы является простота регулировки и перекрывания. В лениградке реализована горизонтальная разводка. На фото приведена схема с горизонтальной разверткой.

Как правило, для частного дома выбирают варианты однотрубной или двухтрубной системы с горизонтальной разверткой, являясь достаточно эффективными, системы довольно просты в монтаже и быстро ремонтируются.

Рисунок системы отопления ленинградка

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

  • горизонтальную;
  • вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Форма исполнения

Современный радиатор отопления — это надежный прибор, способный продемонстрировать свою эффективность только при соответствии своих технических параметров той системе отопления, в связке с которой он функционирует. Например, для обогрева помещений большой площади выбирают одни варианты, малой — другие.

Существует несколько видов конструкций:

  1. Секционные радиаторы.
  2. Трубчатые батареи.
  3. Панельные модели.
  4. Пластинчатые варианты.

Различия их технических параметров велики. Теплоотдача зависит от объема радиатора. Чем он больше, тем выше эффективность, тем сильнее должно быть давление в системе, и тем тяжелее сам радиатор. Существуют некоторые нюансы, позволяющие сделать правильный выбор. Они касаются формы отопительных приборов. Рассмотрим каждый вариант отдельно.

Секционные радиаторы

Радиатор, конструкция которого состоит из отдельных ребер, называется секционным. Это самые популярные модели, позволяющие самостоятельно корректировать мощность прибора, увеличивая или уменьшая число секций. Имея на руках расчетную ведомость мощности отдельного ребра батареи, легко рассчитать параметры работы батареи отопления.

Каждая секция имеет простую конструкцию, а соединяются они между собой системой ниппелей. Ниппель — это соединительный узел, имеющий с двух сторон резьбу. При помощи него секции формируют верхний и нижний коллектор, образующие горизонтальные каналы. По ним циркулирует теплоноситель, отдавая свое тепло. Нижний канал имеет конверты, где скапливается мусор, тяжелые частицы металлов и другие крупные примеси, неизменно присутствующие в бегущей по трубам горячей воде.

Такая конструктивная особенность предотвращает засорение секционных радиаторов. В подобном варианте чаще всего изготавливаются чугунные, алюминиевые и биметаллические батареи.

Обратите внимание! Отдавая предпочтение секционным батареям, необходимо учитывать их существенный недостаток. В местах соединения секций велика вероятность возникновения протечек

Они обязательно появятся, если монтаж отопления выполнен без учета свойств материалов, из которых изготовлены те или иные отопительные приборы.

Трубчатые батареи

В техническом плане трубчатые батареи отличаются от секционных тем, что в них теплоноситель циркулирует по трубкам, а не по секциям. Их центральные элементы — верхний и нижний горизонтальные коллекторы. Они методом высокотехнологичной лазерной спайки соединены между собой вертикальными трубчатыми элементами.

В результате получается цельная герметичная конструкция, в которой трубки могут идти в один или два ряда. Различное сечение труб — овальное, прямоугольное или круглое —позволяет создавать оригинальные модели, менять внешний вид изделий, максимально вписывая их в концепцию интерьера.

На теплопроводность такого отопительного прибора влияет несколько факторов:

  1. Размер трубок.
  2. Их количество.
  3. Диаметр основных элементов.
  4. Материал, из которого они изготовлены.

На прочность радиаторов влияет толщина стенок трубок. Если она равна 2 мм, прибор способен выдержать давление в 22 атмосферы.

Обратите внимание! Только модели отечественных производителей имеют толщину стенок трубок 22 мм. У зарубежных аналогов этот показатель составляет 1,5 мм, поэтому использование таких радиаторов невозможно там, где давление в системе превышает 15 атмосфер

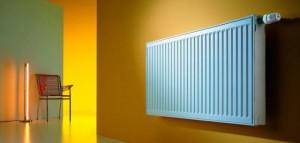

Панельные модели

Современный панельный радиатор похож на ребристый прямоугольник, состоящий из одной, двух или трех панелей. Они выполнены из двух пластин, соединенных между собой методом оттиска ребра. Такое устройство увеличивает теплоотдачу, улучшает теплообмен, а также обеспечивает необходимую жесткость устройства.

Из ребер образуются каналы. Они соединяются между собой, и по ним циркулирует горячая вода. Чем больше панель, тем больше объем теплоносителя, и тем выше мощность радиатора. В продаже есть модели панельных батарей трех типов, и каждый имеет свою маркировку — 11, 22 или 33.

Число 11 говорит о том, что у радиатора одна панель, 22 — две панели, 33 — три. Их крепление не вызывает особых затруднений. Минимальная длина панели — 40 см, а максимальная — 2 м. Высота может колебаться в пределах от 30 до 90 см.

Пластинчатые варианты

В основе конструкции пластинчатой батареи лежит трубка. На ней на одинаковом расстоянии закреплены одинаковые пластины. Горячая вода, которая движется по центральной трубе, нагревает пластины, а те отдают тепло воздуху. Эффективное отопление осуществляется конверторным способом.

Существует два варианта исполнения пластинчатых радиаторов. В одном и трубка, и пластины выполнены из стали. В другом центральная трубка медная. Второй вариант позволяет ускорять теплообмен.

Рекомендации по монтажу своими руками

При самостоятельном монтаже системы «Ленинградка» важно принимать во внимание следующие рекомендации от квалифицированных специалистов:

  • Сборка контура должна проходить без особых сложностей, выполняется монтаж замкнутого кольца примерно на уровне пола. Конструкции необходимо придать небольшой уклон для естественной циркуляции рабочей среды без циркуляционного насоса. Однако следует помнить, что все теплообменники должны находиться на одном горизонтальном уровне.
  • Каждая батарея в системе оснащается краном Маевского. Это необходимо делать в любом случае, при наличии в системе общего автоматического воздухоотводчика или расширительного бака.
  • Маскировка магистральной трубы и трубы врезки в полу или в стене должна сопровождаться обязательной теплоизоляцией. Это позволит избежать лишних потерь тепловой энергии и сократить расходы на отопление всего строения.
  • Следует разделять запорную и регулировочную арматуру. На байпас не рекомендуется устанавливать шаровые краны, их монтируют на входе и выходе теплообменника.

Дело в том, что такие вентили могут быть включенными или выключенными, то есть в положении открыто или закрыто. Работа в других режимах для шаровых кранов противопоказана, они довольно быстро приходят в негодность. Другими словами в качестве запорной арматуры лучше всего использовать шаровые краны.

Если необходима точная регулировка интенсивности потока рабочей среды, то рекомендуется использовать игольчатые краны. Эти детали предназначены для установки на байпасах или врезках дополнительного контура.

«Ленинградку» можно назвать самой простой системой отопления, но самостоятельный монтаж лучше всего выполнять под руководством профессионального мастера. Несмотря на подробное изложение правил выполнения монтажных работ в сети интернет или прилагаемой инструкции, тонкости и нюансы решения вопроса, как сделать отопление Ленинградка своими руками, может учесть только мастер с многолетним опытом.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

  • легко рассчитывать тепловую мощность радиаторов;
  • возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
  • возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
  • допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
  • допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

  • принудительная циркуляция (наличие циркуляционного насоса);
  • установка закрытого расширительного бачка;
  • стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Схема отопления ленинградка в частном доме: основные нюансы монтажа

Как и в любой другой системе отопления, при монтаже ленинградки имеется масса нюансов, не обращать внимания на которые будет безрассудно. Следует понимать, что именно от так называемых «мелочей» в большей степени зависит эффективность работы системы. К этим мелочам относятся следующие моменты.

  1. Подающая труба (магистраль) просто обязана проходить по всему периметру дома. А если речь идет о системе с естественной циркуляцией теплоносителя, то она должна проходить еще и под уклоном, направленным вниз по ходу движения теплоносителя.
  2. Расширительный бак устанавливается традиционно – в самой верхней точке системы. Если бак мембранный, то, в принципе, без разницы, где он будет смонтирован – единственное условие заключается в том, что стоять он должен не далеко от котла.
  3. Радиаторы подключаются либо снизу, либо по диагонали – в этом отношении система не капризная. Лучше использовать нижнее подключение, так как в этом случае на виду остается минимальное количество труб – магистраль всегда можно спрятать в короб.
  4. Пряча трубы в пол, нужно будет позаботиться об их утеплении – это не теплый пол, и прогревать подполье не имеет никакого смысла. Единственное, чего вы добьетесь, игнорируя утепление, это чрезмерного расхода энергоносителя.
  5. Однотрубная система отопления с естественной циркуляцией ленинградка имеет одну особенность – она часто завоздушивается из-за своей схемы. Именно по этой причине наличие кранов Маевского на каждой батарее обязательно.
  6. Если вы счастливый владелец двухэтажного дома, то спешу вас обрадовать, что такая система может монтироваться как горизонтально, так и вертикально. Вертикальная ленинградка имеет несколько иную схему, но, по большому счету, она мало чем отличается от горизонтальной – в принципе, это комбинация вертикальных и горизонтальных трубопроводов.

  7. Диаметры труб. Выше уже упоминалось о том, что они должны быть большими – речь идет о трубе диаметром 1,5-2 дюйма, в зависимости от размеров системы.
  8. Циркуляционный насос лучше монтировать после расширительного бака по ходу движения теплоносителя – в такой ситуации насос не будет оказывать пагубное влияние на бачок, особенно если он имеет мембранную конструкцию.

В принципе, это все нюансы. Да, совсем забыл о подводках, они делаются стандартно из трубы диаметром полдюйма – на них лучше поставить краны, хотя если система небольшая, то можно обойтись и без запорной арматуры.

И в заключение темы один небольшой совет – он касается не только системы отопления ленинградка, а вообще любой отопительной системы. В процессе монтажа трубопроводов старайтесь избегать резких перепадов высот, особенно если речь идет о системах с естественной циркуляцией теплоносителя. Перепад высоты – это гарантированная воздушная пробка. Если уж приходится прибегать к таким уловкам, то в этих местах нужно ставить кран для сброса воздуха – можно использовать автоматический клапан, который работает без участия человека.

Автор статьи Александр Куликов

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате, перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
