Есть ли смысл отказываться от гидроаккумулятора
При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.
Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей.
Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак на 100-200 л или включать в схему накопитель в качестве дополнения.
Гидроаккумулятор выполняет несколько важных функций: стабилизирует давление воды в системе, предохраняет оборудование от гидроударов, увеличивает срок эксплуатации насоса
В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.
Схема подключения насосной станции без гидробака. Поверхностный насос установлен в подвале, подача воды осуществляется через всасывающий трубопровод, опущенный в колодец (скважину) (+)
Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют систему водоснабжения только в летний период – для отдыха, выращивания овощей или цветов.
Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:
Насос можно использовать для транспортировки жидкости из колодца, скважины и даже пруда или бассейна. Напор и степень очистки воды большого значения не имеют. Если требуется ежедневный полив больших площадей, в целях экономии кроме воды из колодца рекомендуется использовать и накопительную емкость. Для наполнения бака, из которого производится подача воды в шланги системы капельного полива, достаточно установки обычного насоса – погружного или поверхностного. Когда воду используют только для одного крана, обслуживающего небольшой дачный домик, устанавливать насосную станцию не обязательно.
Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.
Установка кессона
Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.
Схема реализуется несколькими способами:
- Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
- Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
- Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.
Обсадные трубы для скважины водоснабжения
Для скважин используют трубы из пластика (ПНД, ПВХ) или из металла. Пластиковые трубы применяются чаще, так как они выгоднее, не подвержены коррозии и их проще устанавливать. Однако пластик подвержен деформации, трубу может сдавить грунтом, поэтому для скважин больше 60 метров используют металлические трубы.
Наиболее распространённые размеры труб из пластика:
- 113 мм (стенка 5 мм) подходит для установки 3-дюймового насоса совместно с адаптером.
- 125 мм (стенка 7,2 мм ПНД и 5 мм ПВХ) с 3-дюймовым насосом и скважинным адаптером или насосом 4 дюйма с оголовком
Металлические трубы для водоснабжения могут быть сварными или соединенными на резьбу. Лучше выбирать трубы со сварным соединением, так как резьба со временем расшатывается под давлением грунта. Трубы из металла прочные, однако они дороже пластиковых, подвержены коррозии и в них сложнее выпиливать входное отверстие под трубу – биметаллическую коронку нужно все время охлаждать водой.
Размеры труб из металла:
- 89 мм с 2-дюймовым насосом.
- 114 мм с 3-дюймовым насосом.
- 127 мм с 3-дюймовым насосом и адаптером.
- 133 мм (когда-то такие трубы использовались повсеместно, сегодня встречаются редко). Подходят для монтажа насос 4 дюйма как с оголовком, так и в варианте обустройства с адаптером.
Разновидности насосов для колодца
При подаче воды для загородного дома из колодца используются насосные агрегаты 2 типов:
- Поверхностные. Предназначены для неглубоких источников. Максимальная высота подъема жидкости для всасывающих установок ограничивается 9 м.
- Глубинные, или погружные. Способны поставлять в жилые помещения частных строений влагу из водоносных пластов, расположенных на глубине до 100 м.
Отдельный тип представлен . Их устанавливают на зеркале воды по аналогии с поплавками. К рабочим температурам таких устройств предъявляются ужесточенные требования. Внутреннее пространство колодезной шахты не вентилируется, поэтому использование данной разновидности помп считается нецелесообразным.
К температурному режиму эксплуатации всасывающих механизмов предъявляются особые требования. Величина минимального допустимого показателя составляет +40°С, что затрудняет применение поверхностных агрегатов в морозный период. Проблема решается установкой помпы в кессоне или подвальном помещении жилого отапливаемого строения. Необходимо придерживаться максимальной приближенности к источнику (не дальше 10 м).
Погружные насосы характеризуются повышенной мощностью, позволяющей поставлять воду из глубинных подземных пластов, расположенных до 100 м от поверхности. Для размещения расширительного бака рекомендуется выделить отдельное техническое помещение с обогревом в холодный период.
Из-а мощности агрегата устанавливать дополнительный насос не потребуется.
Производительности погружного агрегата достаточно для подъема жидкости к накопительной емкости, установленной на отапливаемом чердаке жилого дома.
Преимуществом использования данного типа силовых установок является возможность коллективного пользования источником при достаточном дебите колодезной шахты.
Мощность механизма позволяет не устанавливать отдельный насос для дальнейшего распределения воды по узлам разбора. Высокое давление в системе обеспечивает разводку между накопительной емкостью и точками потребления.
Универсальность колодезной организации водоснабжения проявляется возможностью использования скважинных помповых установок, отличающихся меньшим диаметром и большей длиной при прочих аналогичных характеристиках. Из-за большой стоимости их применение для подъема жидкости из колодца считается нецелесообразным.
Устройство водопровода из источника под домом
Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.
Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.
Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.
Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.
Последовательное соединение водозаборных точек
Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.
Параллельное соединение водозаборных точек
Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.
Как выбрать насос
Выбор насоса для скважины зависит от таких факторов:
- величина водопотребления – зависит от количества человек в доме и среднего потребления с учетом и дополнительного расхода, например, на полив;
- характеристик скважины (дебета и напора воды в ней, диаметра обсадной трубы);
- длины трубопровода (этот параметр учитывает и вертикальные участки, следовательно, высоту подъема);
- расстояния до скважины.
Все расчеты ля выбора представлены в документации на оборудование в виде таблиц.
Важно! Чтобы не допустить «сухого хода» производительность насоса выбирается меньше дебета скважины. Практический совет! Максимальный внешний размер погружного насоса должен быть на 10-25% меньше внутреннего диаметра обсадной трубы
Практический совет! Максимальный внешний размер погружного насоса должен быть на 10-25% меньше внутреннего диаметра обсадной трубы.
В этом случае даже при искривлении ствола скважины, погружение насоса и его подъем для профилактики, ремонта и замены пройдет без проблем.
Назначение и виды гидроаккумуляторов
Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.
Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.
Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.
Не путайте с расширительным баком
Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.
В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.
Классификация гидроаккумуляторов
Она осуществляется по следующим критериям:
- Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
- Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
- Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.
Преимущества использования гидроаккумуляторов в схемах водоснабжения
Гидропневмобак решает ряд проблем:
Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
Обеспечивает стабильность давления в трубах
Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов
Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.
Водоснабжение частного дома из скважины: схема системы для частного дома
Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд. При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется из скважины.
Какие факторы учитывать при разработке схемы устройства скважины на воду
Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.
Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:
Скважины и колодца отличаются между собой по структуре.
- верховодка;
- грунтовые;
- межпластовые (фильтровые);
- артезианские (напорные).
Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.
Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.
Учитывая характеристики выработок, выполняем пробное бурение на участке. После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:
- Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
- Длина трассы от источника до места ввода воды в здание.
- Количество устройств для воды в частном доме.
- Необходимый объем ресурса.
Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.
Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины
из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:
- Обеспечение хозяйственных нужд дома без участия городского водоканала.
- Отсутствие ежемесячной абонентской платы.
- Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
- Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.
Водопровод на даче из подземных выработок.
Недостатки:
- Глубина размещения водоносных слоев зависит от региональных условий.
- Если используется артезианская скважина, то высока цена готовой выработки.
- Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
- При слабом горизонте существует вероятность заиливания канала.
Особенности башенной схемы водопровода в частном доме от скважины
Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.
Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.
Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей
Схема устройства.
При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.
После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.
Прокладка магистрали во дворе

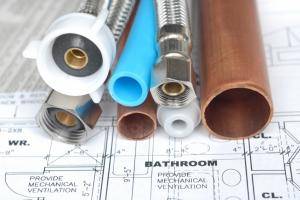

С этой целью, можно использовать различные изделия:
- медные трубы и фитинги (написано здесь).
Это самый беспроигрышный вариант.
Единственный их недостаток – высокая цена.
Материал не подвержен коррозионным процессам и практически не поддается воздействию агрессивных сред;
металлопластиковые, с полиэтиленовым покрытием.
Устойчивы к коррозии и ультрафиолету, но в то же время, плохо переносят низкую температур;
металлические.
Быстро ржавеют, не долговечные;
полипропиленовые.
Их срок эксплуатации — около 50-ти лет.
Стоит знать!
Минимальное сечение трубы от скважины должно быть – 32 мм.
Прокладывать трубопровод можно двумя способами:
- через траншею;
- поверх грунта.
Ров нужно копать на глубину двух метров, в точках подъема трубы, ее стоит утеплять. Для этой цели подойдет саморегулирующий греющий кабель.
Если водопровод будет прокладываться по земле, к пустотелому изделию, необходимо подвести греющий кабель.
Кроме этого всю трубу нужно тщательно утеплить качественным теплоизоляционным материалом.
Улучшит герметизацию армированный скотч. Затем весь «пирог» водопровода необходимо поместить в рифленую трубу большого диаметра.
Единовременно, с трубой, как правило, укладывают питающий кабель для насоса.
