Вентиляция помещений

Приточная вентиляция производственных площадей

Основная задача общеобменной (приточной) вентиляции удаление максимально возможного количества вредных примесей и выделений, что дает возможность соблюдать санитарно-гигиенические стандарты, и создает комфортные для работы условия.  Если рабочее помещение холодное, то данный тип вентиляции решает и эту проблему, подогревая приточные воздушные массы калорифером,  мощность которого рассчитывается с учетом требуемой температуры, производительности и минимальной температуры снаружи.

Согласно СНиП температура подаваемого воздуха не должна быть ниже  +18°С. При сильных и продолжительных морозах, например — 22°С, работающий на полной мощности калорифер прогревает воздух на 40°С.

Приточная установка выбирается по результату расчета воздухообмена.

Усложняющие факторы

Практически любой объект современной архитектуры может быть выполнен на нескольких уровнях сложности. Не являются исключением и офисные помещения, в состав которых может входить ряд вспомогательных зон, требующих отдельного подхода к организации вентиляционных каналов.

Зоны для курения

Наиболее наглядным примером подобных дополнений является необходимость оборудования отдельной вытяжки для мест, где допускается курение. В нашей стране такие нововведения ещё не очень распространены, но в западных странах они присутствуют практически в каждом проекте вентиляции для офиса.

Нормы воздухообмена для «курительных» секторов значительно выше – до 100 м3/час на одного человека. Кроме этого, если специальная зона расположена непосредственно в помещении офиса, необходимо предусмотреть воздушную завесу, отделяющую данный сектор от остального помещения.

Серверные комнаты

Практически в любой крупной компании данные предприятия размещены на высоконадёжных серверах, установка которых производится в отдельных помещениях.

Для таких помещений необходим прецизионный контроль температурного и влажностного режимов, что тоже требует создания отдельного контура вентиляции.

Помимо необходимости сопряжения с высокоточными кондиционерами, трудность проектирования таких систем повышается из-за необходимости более тонкой очистки воздуха.

Дополнительная автоматизация

При проектировании инфраструктурных систем современных зданий необходимо всегда учитывать фактор энергетической эффективности. Один из способов существенно сэкономить на счетах за электричество – это установить модуль автоматического управления вентиляционным комплексом.

Эффект от такого решения достигается двумя путями:

• запуск силовых установок по показаниям датчиков (при превышения ПДК углекислоты, температурные колебания и пр.);
• перевод системы на минимальное энергопотребление в ночное и вечернее время (а также на любой другой нерабочий период).

Рекуперация

Учитывая что проект вентиляции для офиса – это практически всегда приточно-вытяжная система полного цикла, максимальные затраты энергии приходятся на нагрев входящих потоков.

Отметим, что для офисов затраты на подогрев воздуха ниже, чем, к примеру, в помещении актового зала. Это объясняется тем, что часть тепловой энергии непрерывно излучается в воздушную среду из работающего оборудования.

Но всё равно, при кратности воздухообмена в 3 единицы, потери на удержание требуемого теплового баланса весьма значительны. В виду чего, большинство современных проектов вентиляции для офисов оснащаются рекуператорными установками, позволяющими снизить затраты на подогрев воздуха на 70-80%.

Примечательно, что рекуперация в общественных зданиях оказалась настолько эффективной, что её применяют даже в бюджетных вариантах вентиляционных систем, состоящих из локальных стеновых модулей и кондиционеров.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.

Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

• приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
• вытяжной – работает за счет усиления оттока отработанных воздушных масс;
• комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств

В большинстве случаев, этого вполне хватает.

Требования к воздухообмену

Воздухообмен в комнате определяется через подвижность воздуха, которая измеряется в м/с. Только для стерильных помещений в фармацевтической промышленности закреплено четкое определение необходимого воздухообмена – 0,46 м/с ±0,1 м/с (FDA, США). Рекомендуемые нормы подвижности воздуха для чистых помещений колеблются от 0,35 до 0,52 м/с±20%.

Также на воздухообмен влияет наличие окон. Так, в герметичном помещении без окон производительность воздуха должна быть на 20% выше, чем вытяжка, а в комнате с окнами – на 20%.

Получить бесплатную консультацию инженера по вентиляции чистого помещения

Получить!

Оборудование для качественной вентиляции офисных помещений.

Естественная вентиляция офисным помещениям мало подходит из-за их герметичности. Пластиковые окна, двери из металлопласта и стекла не пропускают достаточно воздуха в помещения и блокируют его циркуляцию.

Поэтому для качественной вентиляции устанавливается специальное климатическое оборудование, которое подбирается согласно требованиям для каждого пространства отдельно.

1. Вытяжная вентиляционная установка.

Ставится для оттока используемого воздуха из комнаты. Может быть местной и общеобменной. Местная вентиляция удаляет воздух только из одного помещения, в котором установлена, А общеобменная системы способна удалить загрязнённый воздух из всех помещений здания. При этом обе установки обеспечивают достаточный приток свежего воздуха взамен удалённого;

2. Оборудование приточного вентилирования.

Создаёт нагнетание свежего воздуха внутрь помещения, за счёт большого его количества происходит выталкивание переработанного воздуха через вентиляционное отверстие.

Плюсы установки оборудования для приточного вентилирования в офис:

• хороший воздухооборот;
• постоянная подача свежего воздуха по всем офисным помещениям;
• мощная очистительная система внешнего воздуха;
• система нагрева уличного воздуха для комфортной температуры;

3. Приточно-вытяжная вентиляция.

Обеспечивает одновременно отвод отработанного воздуха и приток свежего.

Плюсы приточно-вытяжной вентиляции:

• непрерывный отвод загрязненного воздуха и насыщение помещений чистым;
• очистительная система уличного воздуха;
• система подогрева уличного воздуха до комфортной температуры;
• увлажнение уличного воздуха;
• экономное электропотребление.

Но у этого оборудования есть и минусы:

• шум. Лопасти вентилятора работают далеко не бесшумно;
• накапливание конденсата, который нужно переодически сливать;
• в зимнее время, холодный воздух нагревается, а вот летом — не охлаждается, что вынуждает устанавливать дополнительное охлаждающее оборудование;

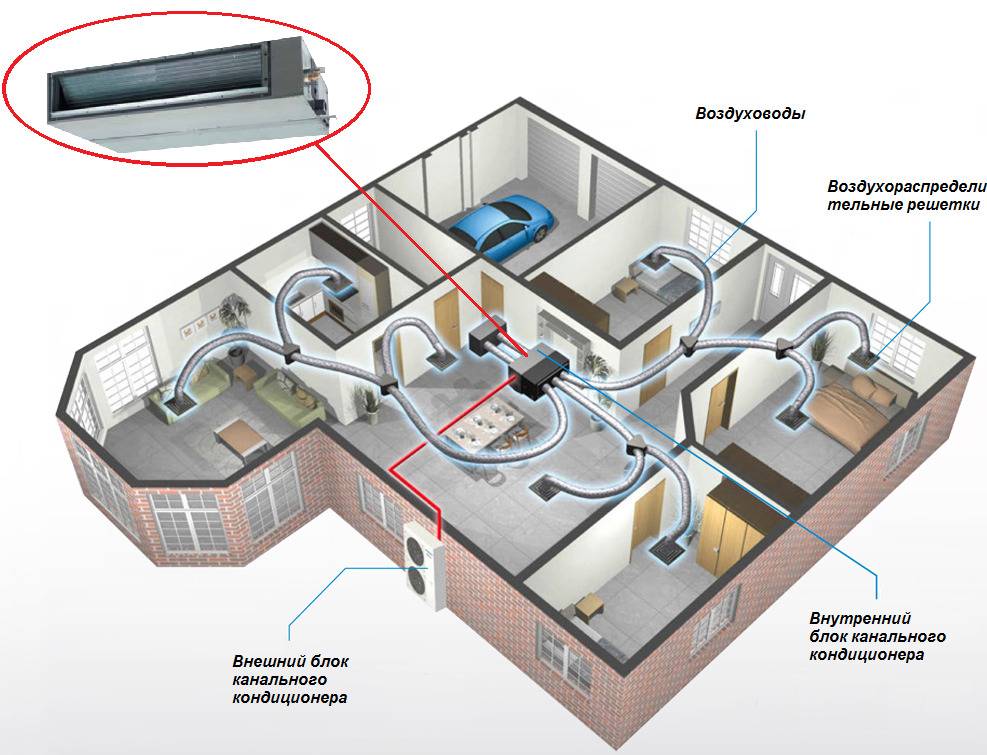

4. Устройство канального кондиционирования;

Канальные кондиционеры фильтруют воздух и передают его по всем кабинетам здания с помощью системы воздушных шахт.

Плюсы такого оборудования для кондиционирования:

• высокая производительность;
• несколько испарительных блоков;
• надёжность;
• поддержка комфортного температурного режима в нескольких комнатах здания.

Но есть и минусы:

• высокая цена оборудования;
• большие требования к проектированию и установке;
• сложный монтаж;
• высокий уровень шума при неправильной установке;

5. Центральные кондиционеры.

Одна из самых эффективных систем кондиционирования. Способна обеспечить комфортный микроклимат в большом помещении с множеством отдельный комнат и кабинетов.

Подогревает или охлаждает уличный воздух, увлажняет и очищает его. Кроме того, такое оборудование надёжно и долговечно.

Как и большинство техники, центральные кондиционеры имеют свои недостатки:

• высокая стоимость;
• сложность монтажа;
• периодическое обслуживание

Ошибки при проектировании

На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.

Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

Пример дизайна

Каким должен быть микроклимат в офисе: температура, влажность, воздухообмен

Важно, чтобы в офисных помещениях был оптимальный микроклимат и надлежащий воздухообмен. Санитарные нормы предписывают такие индикаторы микроклимата для офисных помещений:

Санитарные нормы предписывают такие индикаторы микроклимата для офисных помещений:

• температура воздуха;
• температура существующих поверхностей в помещении;
• Влажность;
• скорость движения воздуха в комнате;
• количество теплового излучения.

Во-первых, рассмотрим комфортные условия в холодное время года:

1. Температура должна быть в пределах +22-24 градусов.
2. Температура поверхности помещения составляет примерно +21-25 градусов.
3. Относительная влажность должна быть в пределах 60-40%.
4. Нормальная скорость воздуха – около 0,1 метра в секунду.

Требования немного отличаются для более теплых сезонов:

1. Температура должна быть в пределах +18-20 градусов.
2. Температура поверхности внутри здания составляет около +17-21 градусов.
3. Влажность воздуха должна быть в диапазоне 60-40%.
4. Его скорость – 0,3 метра в секунду.

При установке систем вентиляции и отопления учитывайте, что они могут обеспечить условия, максимально приближенные к указанным.

Почему так важно обеспечить нормальную вентиляцию в офисе?

Есть несколько причин:

1. В таких помещениях постоянно выделяется избыточное тепло – как от сотрудников офиса, так и от работающего оборудования. Это тепло должно быть рассеяно.
2. Человеческому организму необходимо достаточное количество кислорода для эффективной работы. В закрытом помещении без подачи свежего воздуха уменьшается количество кислорода (человек выдыхает углекислый газ), что также может привести к снижению эффективности работы сотрудников.
3. Влажность и температура воздуха также влияют на производительность. Помещение требует охлаждения летом и отопления зимой.
4. Слишком сухой и слишком влажный воздух также может разрушить микроклимат, поэтому в таких условиях необходимо увлажнение или осушение. Чрезмерную влажность можно удалить с помощью системы вентиляции, но в некоторых случаях для этого необходимо установить осушитель.

Как недостаточный микроклимат может повлиять на производительность труда работников:

• если помещение слишком влажное: это создает благоприятные условия для роста микроорганизмов, увеличивает риск возникновения проблем с дыханием и усугубляет их; длительное воздействие влаги может привести к проблемам с кожей и риниту;
• если в помещении слишком жарко: слабость, апатия, общая неспособность работать, сонливость, слишком высокая температура могут вызвать тепловой удар, повышенное потоотделение (что снижает комфорт);
• если воздух слишком сухой: простуды и легочные заболевания могут ухудшиться, слизистые оболочки (включая глаза) и кожа могут высохнуть;
• если слишком холодно: это увеличивает риск поймать или усугубить заболевание дыхательных путей или простуду; также вызывает быстрое замерзание пальцев и затрудняет пользование клавиатурами, офисным оборудованием и другими мелкими предметами.

Расчет воздухообмена

Без предварительных расчетов, скорее всего, не удастся создать правильный микроклимат. При расчете коэффициента воздухообмена учитываются следующие факторы:

1. Площадь.
2. Уровень влажности.
3. Количество сотрудников.
4. В воздухе есть опасные вещества.

Если последний параметр не может быть определен, при проектировании используется следующая формула умножения: L = Vcom. * Kp m³/hour.

V – площадь помещения (офисного помещения), а K – минимальная указанная скорость смены воздуха. Общее количество необходимого воздуха в зависимости от количества сотрудников определяется следующим образом: L = L1*Nl.

Параметр “L1” указывает объем воздуха на человека, а параметр “Nl” – количество человек в офисном помещении. Он всегда измеряется в кубических метрах только для того, чтобы оценить необходимое количество воздуха.

Минимальный объем воздуха (согласно СНиП):

• минимальная физическая нагрузка на персонал составляет 20-25 м3/ч;
• персонал, выполняющий легкую физическую работу – 45 м³/ч;
• персонал, выполняющий тяжелую физическую работу – 60 м³/ч.

Что предусматривается для вентиляции конкретных пищевых производственных процессов?

  На зерноперерабатывающих предприятиях и элеваторах: принудительная общеобменная вентиляция дополняется системами аспирации для удаления мучной и зерновой пыли, кроме этого все оборудование отвечает жестким требования по пожаро- и взрывобезопасности. Расчет притока и вытяжки должен учитывать работу систем аспирации. Больше о подборе системы вентиляции для элеватора написано в статье ‘Вентиляция в зернохранилищах (арочных ангарах)’.      На хлебозаводах основными загрязнителями и опасными примесями в воздухе являются пыль от муки на этапе работы с мукой, углекислота на участке брожения и чрезмерные тепловлаговыделения в период выпечки. Тут важны аспирация, — местные отсосы. Для поддержания нормативных климатических условий в ходе техпроцессов требуется подать расчетное количество чистого подогретого воздуха в нужные зоны, ограничивать скорость движения воздушных масс, удалять вредные примеси и отработанных воздух из нужных зон. Зимой наружный воздух нужно нагревать, летом забирать лишнее тепло.    В дрожжевом и бродильном зале допустимое содержание в воздухе CO2 — 9000 мг/м3. В пекарнях — CO (угарный газ) в составе воздуха не должен превышать предел в 20 мг/м3.

    В цехах по производству сахара и лимонной кислоты различают условия по переработке сырья (свеклы) и условия последующих технологических участков. На отдельных этапах в воздухе производственных цехов повышается концентрация водных паров, пыли, тепла и вредных газов. Для их нейтрализации и удаления сипользуются системы общеобменной приточно-вытяжной вентиляции и комплекс систем местной вентиляции. Кроме того, технологии сахарного производства должны отвечать всем требованиям по взрывобезопасности.      На проемах и проездах установлены воздушные тепловые завесы, отделяющие участки и препятствующие появлению конденсата. На отдельных участках установлены местные системы вытяжки, зонты и укрытия, для локализации зон загрязнения воздуха. Организовано воздушное душирование зоны, где работают люди. Зимой приточный воздух нагревается до +16°С. Ведется контроль уровня влажности.

Мы хотим проконсультировать Вас

    На предприятиях по выпуску растительных масел, жиров и маргаринов нужны местные системы пылеудаления и вентиляции, с эффективным взрыво- и пожарозащищенным исполнением и продуманным доступом для санации и регламентного обслуживания различных рабочих зон.     На заводах по производству пива и вина системы вентиляции должны обеспечить удаление местными отсосами пыли на участках переработки сырья (зерна), поддержание нужного уровня чистоты воздушной среды, допустимого содержания влаги для предотвращения образования конденсата в производственном цеху и удаление из воздуха излишков влаги и тепла на участках разлива и упаковки.     В зимнее время приточный воздух подогревается для предотвращения образования тумана.

  Основная причина загрязнения воздуха на мясоперерабатывающих предприятиях — совокупность пыли, дыма, газов, вредных испарений, влаго- и тепловыделений. Поэтому в местах локализации загрязнений устанавливаются местные системы удаления вредных газовых смесей и пыли, в производственных цехах работают общеообменные вентиляционные системы, поддерживающие нормированный воздухообмен. Отдельные боксы и камеры охлаждаются, воздухообмен там строго контролируется.     Все составляющие вентиляционной системы не меньше одного раза в год должны очищаться и дезинфицироваться

  Вытяжной воздух, удаляемый в атмосферу, обязательно подвергается озонированию и дезинфекции.

  На молокозаводах важно соблюдение точных температурно-влажностных условий в производстве сыров и других молочных продуктов. Для дозревания сыра используются камеры с кондиционированием воздуха, где точно обеспечивается воздухообмен. В производственных помещениях с повышенной влажностью работа вентиляционной системы направлена на подачу сухого прогретого воздуха в верхние зоны, после чего насыщенный влагой воздух удаляется наружу

В производстве молокопродуктов вентиляционная система отвечает за состав воздуха, контролирует его температуру и влажность в рабочей зоне для предотвращения выпадения конденсата.

В производственных помещениях с повышенной влажностью работа вентиляционной системы направлена на подачу сухого прогретого воздуха в верхние зоны, после чего насыщенный влагой воздух удаляется наружу. В производстве молокопродуктов вентиляционная система отвечает за состав воздуха, контролирует его температуру и влажность в рабочей зоне для предотвращения выпадения конденсата.

Особенности расчетов систем вентиляции

схема вентиляции цеха

Расчеты и вид вентиляции помещения зависят от его назначения. Вентиляция производственного помещения должна удалять следующие виды загрязнений, выделяющиеся в процессе работы оборудования и людьми:

• горячий воздух;
• взрывоопасные и ядовитые примеси в воздухе;
• пары воды.

Расчет вентиляции помещения осуществляется по каждому из видов загрязнений, присутствующих в воздухе.

Расчет ведется по количеству приточного воздуха, необходимого для нормальных условий работы.

Расчет вентиляции по излишкам тепла:

Q=Qu + (3,6V — cQu(Tz — Tp)/c(T1 — Tp),

где Qu — объем воздуха, отводимый локальными отсосами, в куб.м\ч, V — количество теплоты, выделяемое оборудованием и продукцией, в ваттах, c — теплоемкость, берется из справочников, равна 1,2 кДж, Tz — температура отработанного воздуха, отводимого от рабочих мест, в градусах Цельсия, Tp — температура приточного воздуха, в градусах Цельсия, T1 — температура удаляемого общеобменной вентиляцией воздуха.

Расчет для взрывоопасных и токсичных производств

При расчете вентиляции для производств с взрывоопасными или отравляющими выделениями, задача стоит в разбавлении их до предельно допустимого уровня.

Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp),

где М — масса ядовитых веществ, выделяемых в воздух за 1 час, в мг, Km — содержание ядовитых веществ, в отводимом местными системами воздухе, в мг\куб.м, Kp — содержание отравляющих веществ в приточном воздухе, мг\кубометр, Ku — содержание отравляющих веществ, в воздухе, отводимом общеобменной системой, мг\кубометр.

Расчет при повышенном содержании влаги

Q = Qu + (W — 1,2(Оm — Оp)/(О1 — Оp)),

здесь W — количество влаги, попадающей в воздух цеха за 1 час, в мг\ч, Оm — количество пара, отводимого локальной системой, в гр\кг, Оp — влажность приточного воздуха, гр\кг, О1 — количество пара в воздухе, отводимом общеобменной системой, гр\кг.

Расчет выделений от персонала

При расчете вентиляции некоторых помещений важно учитывать каждый грамм влаги, попадающий в воздух. Тогда расчет осуществляется по числу сотрудников:. Q = N *m,

Q = N *m,

здесь N — число сотрудников, m — расход атмосферного воздуха в расчете на 1 чел в час.

Что такое вентиляционная система

В общем смысле система вентиляции это движение воздуха между внешней окружающей средой и закрытым пространством. Из нагретого и душного помещения воздушная масса выносит лишнее тепло, влагу, что приводит микроклимат внутри помещения в соответствие с санитарными и гигиеническими требованиями. Вентиляционная система может выступать частью внутреннего дизайна помещения и входит в общую сеть коммуникаций здания.

Воздушные массы приводит в движение специальная вентиляционная система, включающая комплекс технологического оборудования, очистные фильтры. Ее основные задачи: сбор, вывод, перемещение и очистка воздуха.

Основным отличием вентиляции от кондиционирования служит управляемый полный цикл обновления воздушных масс путем притока и отвода. Тогда как кондиционеры только нагревают или охлаждают воздух, увеличивают влажность и ионизацию.

Обычный кондиционер просто гоняет воздух в комнате по кругуИсточник aventcompany.ru

Приточная вентиляция помогает полностью очистить воздух, предотвратить распространение вирусов, грибков, повысить влажность до рекомендованного уровня. В экстренных случаях вентиляция позволяет быстро заменить воздух внутри помещения при помощи системы трубопроводов, вентиляторов, нагревателей, фильтров.

Для чего нужна вентиляция?

Правильно настроенная вентиляция и кондиционирование воздуха помещений улучшает концентрацию, работоспособность, самочувствие человека и положительно влияет на качество сна.  Благодаря циркуляции воздушных потоков в помещении складывается комфортный и здоровый микроклимат, нормализуется влажность и уровень углекислого газа, который при излишнем количестве негативно влияет на организм.

Он отражается на составе крови и мешает обеспечению органов кислородом, воздействует на мозг человека

Возникает состояние сонливости, вялость, усталость, теряется внимание, начинается ощущение духоты в помещении.  И только непрерывное обновление воздушных масс  способно удалить углекислый газ, сделать помещение комфортным для работы и проживания

Воздух в современных системах кондиционирования очищается еще на этапе попадания в помещение.

Правильно настроенная система циркуляции удаляет излишнюю влагу, из-за которой могут образовываться влажные участки на стенах,  расти плесень.  Нормализация влажности –важнейший этап в построении здорового и безопасного микроклимата.
