Как выбрать систему заземления для частого дома — разновидности и критерии выбора

Система TN и ее подсистемы, их особенности, достоинства, недостатки

Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).

К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.

Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.

TN-C.

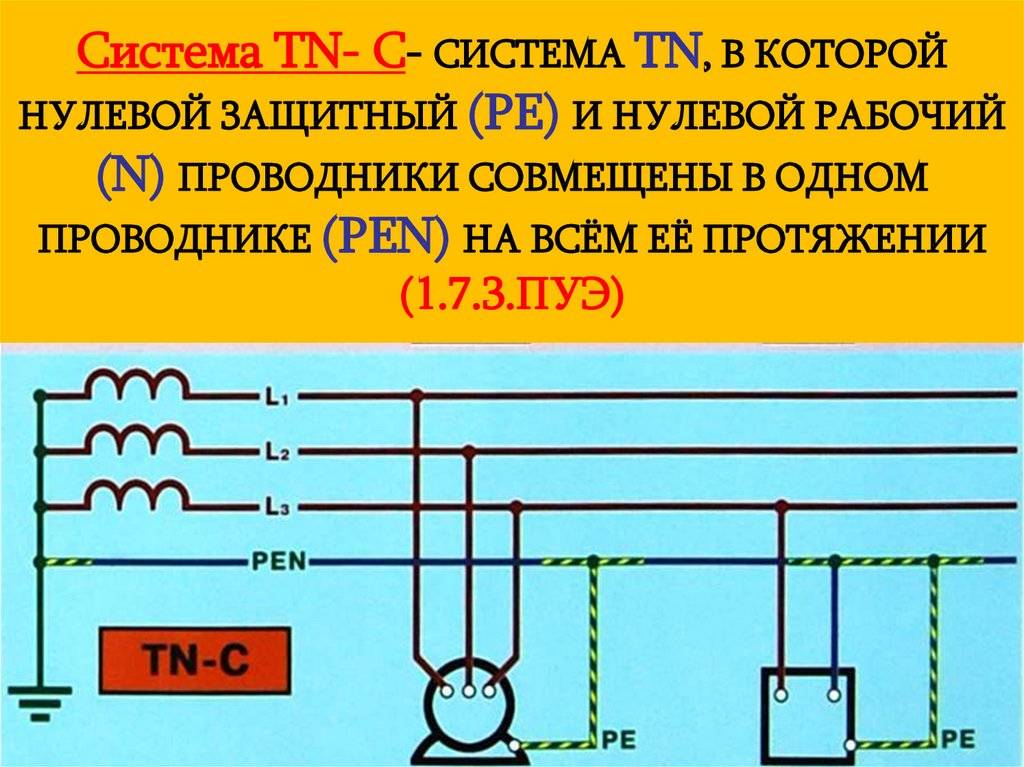

Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.

Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.

Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.

Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.

Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.

Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.

Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.

Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.

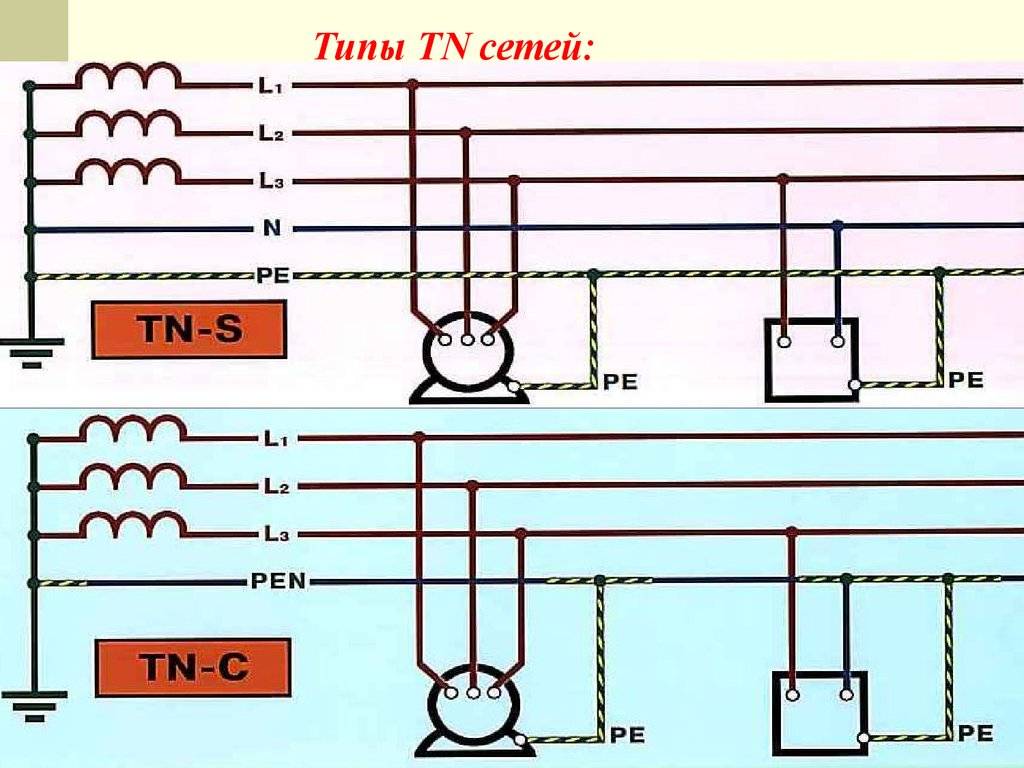

TN-S.

В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.

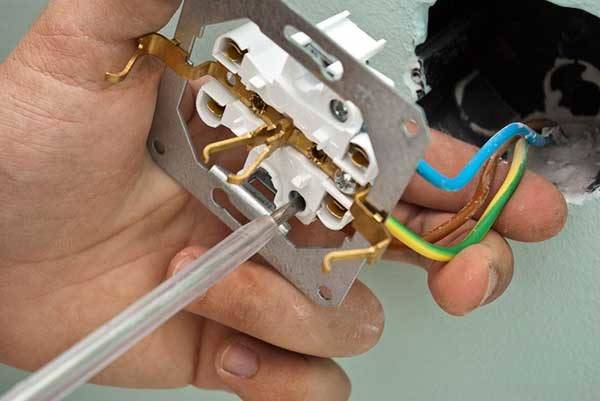

Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.

Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.

К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.

К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.

При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.

Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).

А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).

Именно высокая стоимость и является основным недостатком этой системы.

TN-C-S.

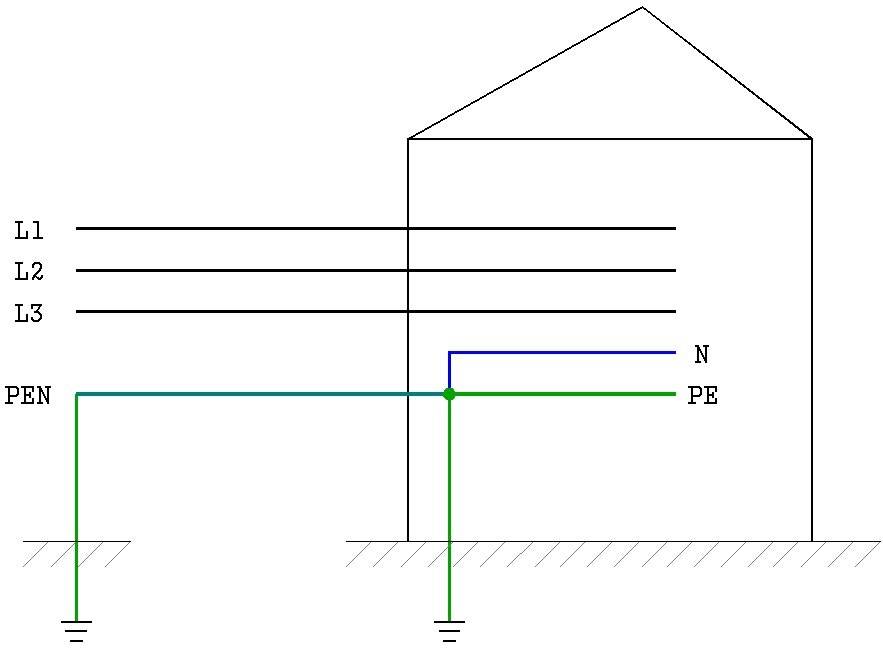

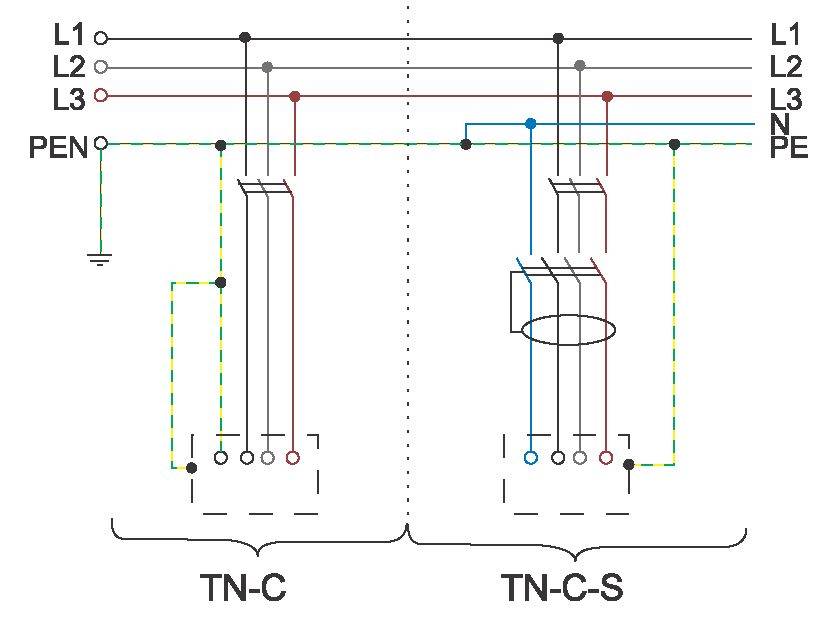

Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.

Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.

Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.

При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.

После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.

Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.

Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

• TN-C;
• TN-S;
• TNC-S;
• TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

• заземлитель средней точки, которая относится к источнику питания;
• внешние проводящие части устройства;
• проводник нейтрального типа;
• совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

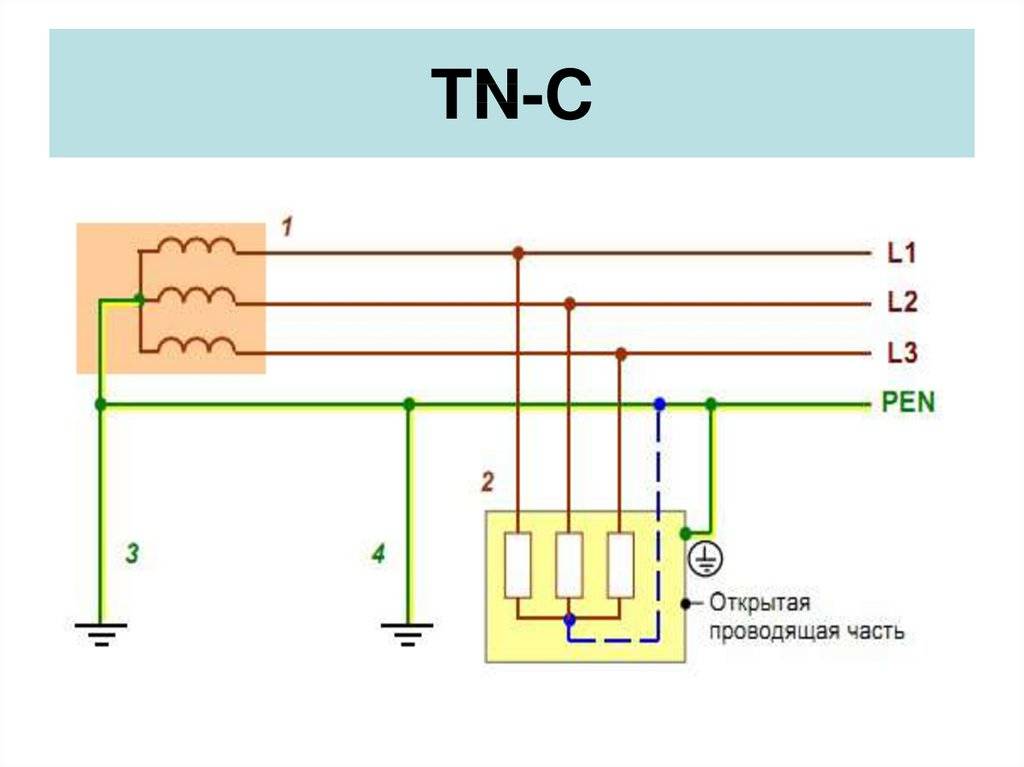

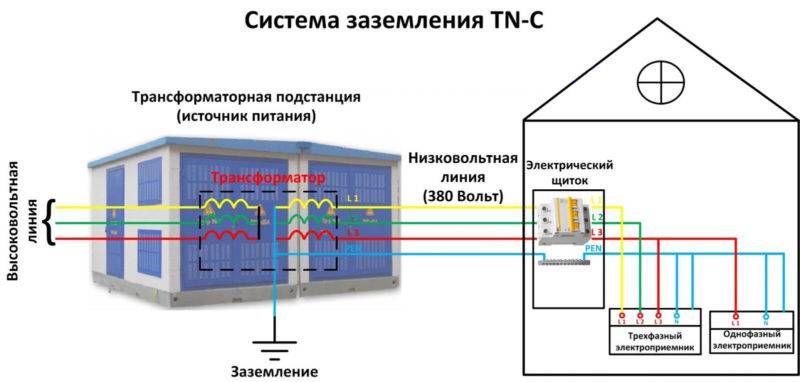

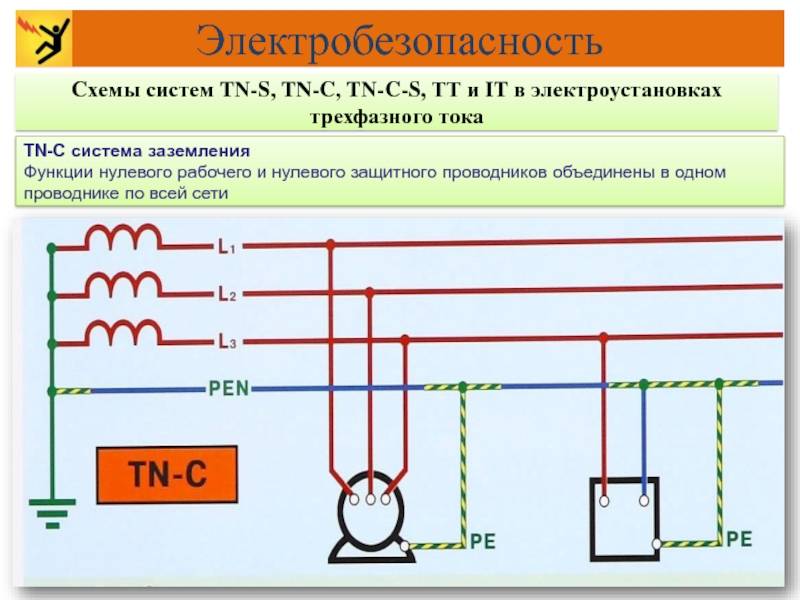

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

• возрастает вероятность получения удара током;
• возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
• высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
• такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

• легкость монтажа;
• низкая стоимость покупки и содержания системы;
• высокая степень электробезопасности;
• не требуется создание контура;
• возможность использовать систему в качестве устройства от защиты утечки тока.

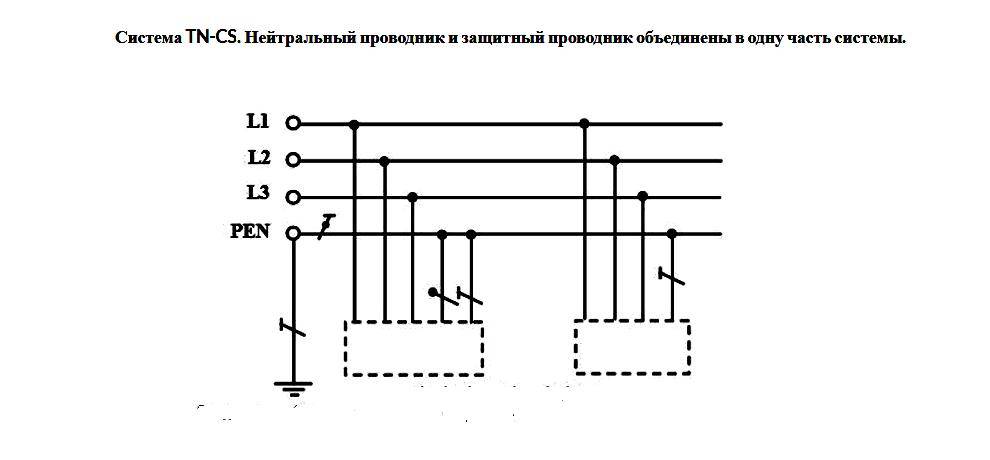

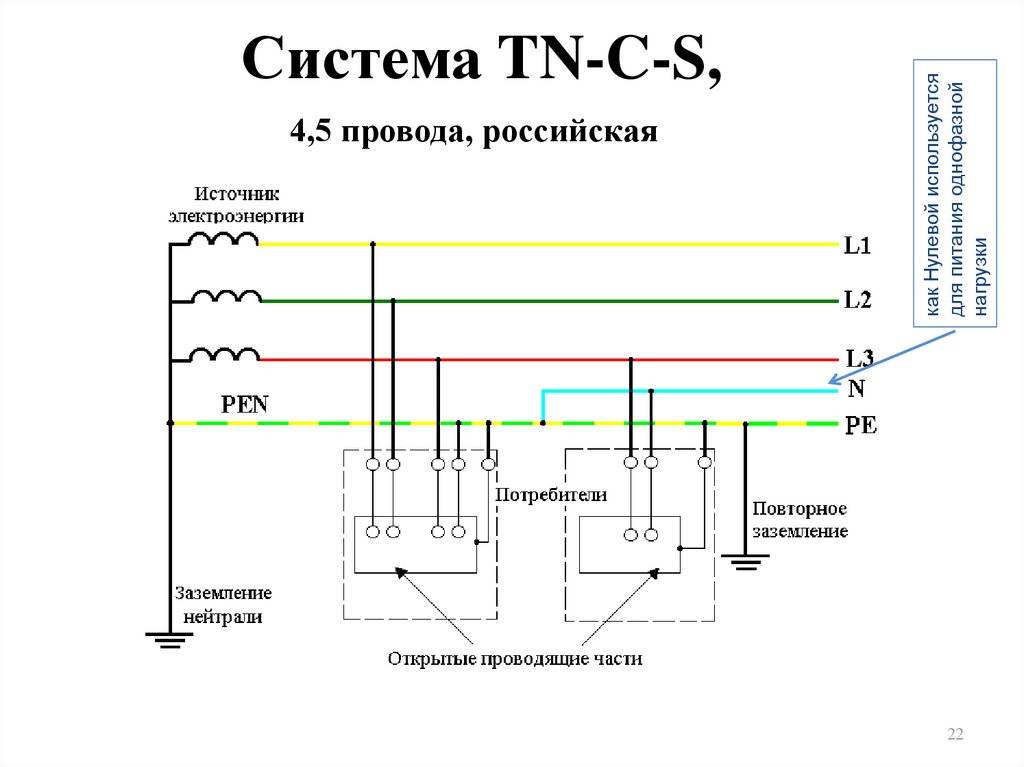

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

• простое устройство защитного механизма от попадания молний;
• наличие защиты от короткого замыкания.

Минусы использования:

• слабый уровень защиты от сгорания нулевого проводника;
• возможность появления фазного напряжения;
• высокая стоимость монтажа и содержания;
• напряжение не может быть отключено автоматикой;
• отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

• 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
• 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

• высокий уровень устойчивости к деформации провода, ведущего к потребителю;
• защита от КЗ;
• возможность использования на электроустановках высокого напряжения.

Недостатки:

• сложное устройство защиты от молний;
• невозможность отследить фазы короткого замыкания электрической цепи.

Геотермальная установка

Обогревать собственный дом энергетикой земли – значит использовать самый дешевый и экологически чистый источник тепла. В почве накапливается 98% солнечной тепловой энергии, поступающей в летнее время, ее и применяют для обогрева жилища. В любое время года и независимо от наружной температуры грунта, в глубине земли сохраняется тепло.

Геотермальная установка содержит внутренние и внешние устройства. Основной внешний элемент – теплообменник погружен вглубь земли. Внутренний контур – привычная система разводки. В качестве теплоносителя подходит жидкость, с антифризом или очищенная вода.

Положительные свойства:

• Возможность использования установки практически в любой климатической зоне;
• Экологическая безопасность;
• Получение тепла независимо от внешних условий;
• Дешевизна эксплуатации.

Недостатки:

• Дороговизна оборудования;
• Сложность сборки установки;
• Окупаемость минимум через 7-8 лет;
• Изготавливают сложный коллектор.

Лучшее модульно-штыревое заземление

Модульное заземление (или модельно-штыревое) – это определенный вид системы заземления, как ясно из названия. Пользуясь им, строитель имеет возможность изменять полную длину и число точек для организации в грунте вертикальных заземлителей. Данный вид предполагает именно сборное сооружение. Его использовать крайне практично при условии, что состояние и характеристики грунта подвержены частым изменениям, а также условия монтажа не имеют постоянный характер. Если вы не хотите тратить большое количество сил на проектирование определенных границ по периметру объекта, то данный способ вас приятно удивит своей пользой и функциональностью.

Модульно-штыревое заземление

Чтобы выделить среди большого списка наилучшие варианты модульно-штыревого заземления, следует обратить внимание на ряд характеристик и, безусловно, на стоимость. Цена данной продукции не так высока, как многим кажется

Безусловно, иностранные компании запрашивают более высокую стоимость своих товаров. Как правило, цена варьируется в границах 11 500 – 18 500 руб. Среди всех предложений самыми выгодными и практичными являются продукты MZK-6-R, MZK-6-Z, MZK-6-N, 2GER-6.

Виды контуров заземления

Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

1. Количество штырей, полос – по три.
2. Штыри монтируются в углах треугольника.
3. Длина каждой полосы равна длине прута.
4. Минимальное заглубление всей конструкции – о,5 м.

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

Линейный

Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.

Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.

Системы заземления. Какую лучше применить

Существует таких систем шесть, но в нашей действительности применяются как правило две: TN-S-C и TT. Рассмотрим TN-S-C, эта схема предусматривает что нулевой провод (N) на подстанции заземлён. При этом земля (PE) и ноль (N) к частному домовладению подводится одним проводом (PEN) и затем у потребителя в электрощитке разделяется снова на два.

 Схемы заземления TN-S-C для частного дома

В случае применения такой схемы выполнения заземления для защиты достаточно наличие автоматов, УЗО не обязательно. Но, следует знать, что при обрыве провода PEN к домовладению в доме на земляной шине появляется напряжение фазы. По правилам ПУЭ требуется защита провода PEN и заземление на столбах через 100 или 200 метров.

Из-за длительной эксплуатации и изношенности, большинство линий электропередач не отвечают этим требованиям. Поэтому рекомендуется применять систему ТТ. В этой схеме провод PE идёт на щиток от контура заземления, а не от подстанции (схема TN-S-C). В этой системе защитный провод более защищён, но необходимо применение УЗО или дифавтомата. Без них защита не обеспечивается, их применение обязательно.

Схема заземления ТТ для частного дома

ПУЭ 7, п.1.7.59 гласит, что если условия электробезопасности в системе TN не могут быть обеспечены (т.е. магистральная линия находится в таком плачевном состоянии, что не может обеспечить надёжность проводника PEN), то только тогда допускается заземляться по схеме ТТ.

Система заземления TN-S

Система TN-S — это система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

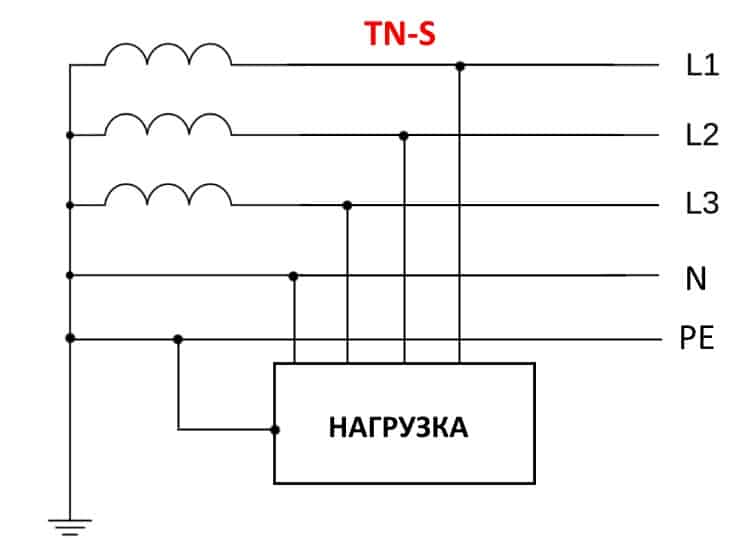

Система заземления TN-S схема:

Данная система обеспечивает высокий уровень безопасности, т.к. при ней исключена возможность возникновения опасного электрического потенциала на корпусах электрооборудования при повреждении питающей линии.

Однако система TN-S не получила широкого распространения ввиду своего главного недостатка — высокой стоимости, которая обусловлена необходимостью выполнения подключения электроустановок потребителей к источнику питания пятью проводами при трехфазном подключении либо тремя проводами при однофазном подключении, при этом отечественная энергетика ориентирована на четырехпроводные схемы трехфазного электроснабжения, это значит, что при решении выполнить подключение по системе TN-S присоединение к существующим сетям электроснабжения будет невозможно, для такого подключения необходимо будет вести отдельную пятипроводную линию от источника питания (трансформаторной подстанции).

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Системы с изолированной нейтралью

В ходе передачи и распределения электрического тока на потребителей применяется трехфазная система. Это дает возможность обеспечить симметричность и равномерное распределение нагрузки по току.

Такое устройство создает режим, предусматривающий использование трансформаторной будки и генераторов. Их нейтральные точки не оснащены контуром заземления.

Изолированный тип нейтрали применяется в схеме питания при соединении вторичных обмоток трансформаторных установок по схеме треугольника и при отсутствии питания во время аварийный ситуаций. Такая сеть представляет собой замещающую цепь.

Изолированная нейтраль способствует пробиванию изоляционного покрытия при коротком замыкании и возникновению короткого замыкания на других фазах.

Система IT

Система IT с напряжением до 1000 В обеспечивает заземление через высокий уровень сопротивления и оснащена нейтралью источника питания.

Все внешние элементы электроустановки, которые выполнены из материалов, проводящих ток, заземляются. Среди преимуществ можно выделить невысокие показатели утечки тока во время однофазного КЗ электрической сети. Установка с таким механизмом может функционировать долгое время даже при аварийных ситуациях. Между потенциалами отсутствует разность.

Недостаток: защита от тока не срабатывает при замыкании на землю. Во время работы в режиме однофазного КЗ возрастает вероятность поражения током при прикосновении ко второй фазе установки.

Достоинства

Основным и практически единственным достоинством данной системы заземления – является исключительная экономичность еще монтажа. (Очевидно, что отказ от третьего заземляющего проводника (PE) дает экономию материалов практически на треть, что является очень выгодным при массовом применении этой системы заземления.)

Поэтому данная система заземления и была широко использована в свое время в Советском союзе при типовых, массовых застройках – и вероятнее всего советские инженеры сделали этот выбор вполне сознательно: значительно важнее было обеспечить как можно большее количество людей электричеством, даже и понизив общий уровень электробезопасности. При этом следует отметить — практически во всех европейских странах, изначально была применена, хотя и более дорогостоящая, но и между тем более надежная, с точки зрения обеспечения безопасности потребителя, система защитного заземления – TN-C-S.

Так же в качестве своеобразного достоинства следует признать и относительную простоту переделки данной системы заземления в более надежную и безопасную систему защитного заземления TN-C-S. (Переделка производится лишь добавлением в сеть всего одного провода, причем, как в однофазных, так и в трехфазных схемах.)

Как работает заземление в частном доме (система TT)

Теперь перейдем непосредственно к рассмотрению темы заземления на примере частного дома имеющего заземление электрооборудования по системе TT. От распределительного трансформатора по столбам к каждому дому заходит однофазное питание 220 Вольт — фаза и нейтраль (рабочий нулевой провод). Помимо того, что нейтраль имеет нулевой потенциал, на распределительной подстанции она соединена через контур заземления с контуром заземления нашего дома. Объясним это простыми словами. Мы знаем, что земля это проводник, но не идеальный. В зависимости от грунта удельные сопротивления могут отличатся:

Удельное сопротивление грунтов
Вид грунта	Удельное сопротивление, Ом/м
Глина	50
Известняк плотный	1000 — 5000
Известняк рыхлый	500 — 1000
Известняк мягкий	100 — 300
Гранит и песчаник в зависимости от выветривания	1500 — 10000
Гранит и песчаник выветренные	100 — 600
Гумусный слой	10 — 150
Илистые грунты	20 — 100
Мергели юрского периода	30 — 40
Мергели и плотная глина	100 — 200
Слюдистые сланцы	800
Глинистый песок	50 — 500
Кремнистый песок	200 — 3000
Слоистые сланцевые грунты	50 — 300
Голый каменистый грунт	1500 — 3000
Каменистый грунт, покрытый травой	300 — 500
Заболоченные грунты	От нескольких единиц до 30
Влажные торфянистые грунты	5-100

Представим, что где-то в глубине, в каком-то слое находится условный проводник с сопротивлением близким к нулю. Делая контур заземления на подстанции мы снижаем сопротивление от нуля трансформатора к этому проводнику.

Аналогично с помощью контура заземления в доме (система заземления TT) мы снижаем сопротивление через землю к данному условному проводящему слою. И при пробое фазы на наше заземление образуется замкнутая цепь. Зачем это нужно? Для защиты от поражения током, например, в случае пробоя фазы на корпус заземленного бытового прибора. И для наглядности и понимания смоделируем несколько ситуаций при помощи программы Electronics Workbench.

Сопоставьте приведенную схему с предыдущей иллюстрацией:

Слева на право. 2 Ом — заземление нейтрали. Выше идет трансформатор. От него фаза поступает в дом (нулевой провод нам не нужен, так как мы моделируем пробой фазы на корпус). В данном примере заземляющий контур дома плохой, и имеет сопротивление 100 Ом. К корпусу на котором опасный потенциал прикасается человек. Примем общее сопротивление человека, обуви, пола 4000 Ом. В результате в цепи фаза-заземление — нейтраль появится ток силой 2,2 А (этого недостаточно для срабатывания автоматического выключателя), а через человека потечет опасный ток 54 мА.

Рассмотрим вторую ситуацию, когда сопротивление контура равняется 4 Ом:

Дополнительно указаны напряжения между фазой и землей через контур заземления. Произошло падение с 220 Вольт до 146 Вольт. Следующее падение на участке с земли через заземлитель трансформатора к нейтрали. На этом участке напряжение уже 73 Вольта. То есть ток через заземление не просто стекает в землю. Он движется от точки с большим потенциалом к точке с меньшим потенциалом через землю. И в процессе движения при пробое фазы на землю теряется напряжение из-за сопротивления земли.

Вернемся к защитным функциям заземления. Как видно, при сопротивлении контура 4 Ом ток короткого замыкания 36,7 А. А этого достаточно для срабатывания правильно подобранного автоматического выключателя. Одновременно снизился ток проходящий через человека до 36,8 мА. Но это все равно опасное значение при несрабатывании автомата. И если мы говорим о системе заземления TT, то автоматические выключатели здесь должны обязательно дополнятся УЗО (устройством защитного отключения).

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка – обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

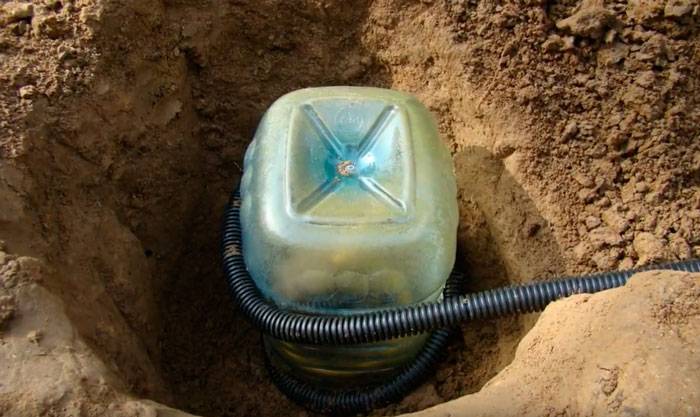

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F
