Что делать при скачках напряжения в электросети квартиры и дома

Причины техногенного характера

  1. В многоквартирных домах, особенно старой постройки, линии электросети сильно изношены, сечение может не соответствовать нормативам Правил устройства электроустановок (ПУЭ). Кроме того, имеют место факты несанкционированного ремонта, самостоятельной замены проводки, выполненной несертифицированными домашними «электриками». Контактные группы (клеммные колодки) испорчены коррозией, многочисленными подгораниями точек контакта. Возникают скрутки проводов из различных металлов, что приводит к электрохимической коррозии.При таком состоянии проводки, даже исправная и качественная трансформаторная подстанция не в состоянии обеспечить стабильные параметры при изменении тока нагрузки. Особенно заметны скачки напряжения в электросети в летний период (когда жители включают кондиционеры), и при наступлении темноты.
  2. Трансформаторные подстанции построены еще в прошлом веке. В результате изношенности, оборудование не в состоянии противодействовать перегрузкам по току, поэтому постоянно возникают серьезные просады напряжения. Часть таких трансформаторов конструктивно не имеют средств стабилизации.
  3. Наращивание дополнительных мощностей потребления на линейном уровне. Любая подстанция имеет резерв по мощности. Если он не задействован, то кратковременные перегрузки гасятся запасом по току, и напряжение остается стабильным. В результате неконтролируемой застройки, энергетики вынуждены подключать новые линии на существующие сети, полностью выбирая резерв. иногда, по причине коррумпированности представителей энергетических компаний, застройщику удается даже превысить лимит потребления. Как следствие — энергосети постоянно работают в режиме перегрузки, и малейшее увеличение потребляемой мощности неминуемо приводит к скачкам напряжения.
  4. Рост энергетической нагрузки в масштабах каждой квартиры (домовладения). Современный житель (особенно в городской среде) неизбежно увеличивает количество используемых электроприборов. В каждой комнате устанавливается телевизор, в квартирах имеются компьютеры, посудомоечные машины, мультиварки. Кондиционер уже давно входит в стандартное оснащение жилища. Разумеется, каждый персональный ввод электросети ограничен автоматом защиты. Но его максимальный показатель по току не рассчитан на постоянное потребление на грани срабатывания. Когда в каждой квартире сила тока близка к порогу срабатывания автомата, сети испытывают значительные перегрузки, и напряжение падает.
  5. Обрыв или потеря контакта на линии нейтрали. В этом случае напряжение не пропадает (как при однофазном подключении), а резко возрастает. Превышение может составить несколько сотен вольт: зафиксированы случаи, когда напряжение в аварийной сети достигает 400–500 вольт. Понятно, что при большой нагрузке эти перепады приводят к срабатыванию линейных средств защиты. А если потребление ниже среднего, выходит из строя бытовая техника. Возможен даже пожар.
  6. Самовольная коммутация электросетей на вводе. Некоторые недобросовестные жильцы используют в качестве нейтрали, системы водопровода или отопления, для обхода приборов учета электроэнергии. В этом случае возникает разброс линии фазы и нуля. Помимо опасности прикосновения к радиаторам отопления, такие художества приводят к скачкам напряжения в сети.
  7. Подключение промышленного оборудования к линиям бытового назначения. Довольно часто можно наблюдать, как при строительстве домовладения, или объекта торговли (ларька), бригада работает с мощной бетономешалкой или сварочным трансформатором, запитанным от обычного щитка питания. Разумеется, потребление в активном режиме порядка 5–10 кВт в одной точке, приводит к просадам напряжения на линии.
  8. Случается, что бытовая линия электропередач расположена в непосредственной близости от высоковольтных мачт, либо контактного провода троллейбусного или трамвайного маршрута. В этом случае возможен эффект наведенного напряжения.
  9. Нельзя забывать о природных факторах. Речь идет не только о непосредственном грозовом разряде прямо в линию электропередач (хотя и такое случается).Статика является серьезной проблемой не только при прохождении сквозь ЛЭП грозового фронта (даже без молний), но и во время так называемых суховеев.

Как обезопасить свою квартиру от скачков напряжения?

Замена  электропроводки в квартире не поможет решить проблему. В идеале заменить электросеть дома и системы распределения. Чтобы минимизировать последствия скачков в сети, рекомендуются такие решения:

  1. Реле – устройство, которое отключает приборы от питания в момент перепада напряжения. После стабилизации, реле подключает их обратно.
  2. Источник беспроводного питания подбирается согласно особенностям устройства дома.
  3. Стабилизаторы поддерживают питание в норме при скачках. На выбор представлены разные модели – релейные, электронные, электромеханические, феррорезонансные, инверторные.

Представленные устройства помогут решить проблему с перепадом, защитить технику, что актуально для современных сооружений.

Автоматические стабилизаторы напряжения на всю технику

При скачках или нехватке питания рекомендуется устанавливать стабилизаторы напряжения. Лучше всего устройства проявляют себя при «проседании» электроэнергии. Хорошо справляются с незначительными импульсными перепадами, но вот совсем неэффективны при высоком перенапряжении. В этом случае рекомендуется использовать их вместе с реле.

Точечная защита электросети (реле)

Специальное реле напряжения позволит решить проблему перенапряжения. Задача защитного прибора заключается в отключении электроэнергии, если показатели напряжения выходят за возможны нормы.

Только когда ситуация нормализируется, прибор возобновит питание. Защита будет обеспечена даже если на линии произошел обрыв нулевого провода или на сетевые провода попала контактная линия городского электротранспорта. Единственная ситуация, когда защитная установка бесполезна – импульсные скачки, которые образовались от близкого грозового разряда.

При защитном отключении рекомендуется обзавестись стабилизатором питания, чтобы на время перебоя быть с электричеством.

Причины появления проблемы

Из-за чего же возникают эти страшные и опасные перепады напряжения? Причин для возникновения проблем может быть много. Аномалии вызывают не только аварийные ситуации. Причина таких скачков могут носить разный характер, природный или техногенный. Общий список причин:

  1. Нестабильное функционирование трансформаторной подстанции. Эти подстанции, которые работают над распределением и перенос энергии в электросетях, чаще всего, были сделаны довольно давно. Поэтому оборудование, что там поставлено и эксплуатируется, имеет серьезный износ.
  2. Кроме этого, большинство трансформаторов, из-за увеличения эксплуатации электричества, функционируют с постоянным перегрузом. В результате из-за этого выявляются неожиданные сбои на подстанциях, и, следовательно – проблемы с напряжением.
  3. Электросеть, и сбои в ее деятельности. Все города и села в России окутываются большим числом линий электрических передач. Реальный мир не может существовать без электричества. Но электрическая сеть, которую создали давно, не улучшается, а наоборот, выходит из строя.
  4. Обрыв нуля или слабое заземление. Изменяться параметры электрической сети могут и из-за обрыва нуля. Это опасное явление, которое вызывает серьезное изменение в линии передач. В итоге вся техника, работающая с помощью электрическая, которая включена в розетку, выходит из строя. Даже та, что не функционирует, а просто подключена.
  5. Отключение от сети сразу нескольких серьезных по мощности электрических приборов. В большом доме применяется большое количество мощных устройств. Если в строении устаревшая проводка, то это довольно опасно. Но подобные перепады напряжения бывают и в новых домах.

Это объясняется тем, что нагрузка не была рассчитана на эксплуатацию мощных приборов с тем учетом, что электросеть в новом доме работает старая.

Происходит это так: при активации потребителей, электрическая сеть чувствует спад тока. Если устройства или один сильный прибор отключить, то появляются резкие скачки.

А это означает, что аварийные ситуации, обрывы линий и сбои – это вполне нормальное действие линий передач, последствия которых не принесут ничего прекрасного. Подобные аварийные ситуации приводят к таким проблемам, как скачки и перепады напряжения.

Норма напряжения в электрической сети – 220 В. Также разрешенные отклонения, не должны достигать более 10 %.

Куда жаловаться: скачки напряжения в электросети

Конечно, если у вас сгорела техника из-за сбоев сети, то кто-то должен быть в этом виноват. Напряжение прыгает, уровень питания нестабильный, почему же вы должны просто так с этим смиряться? Если у вас сгорела дорогостоящая техника из-за сбоев на линии, то нужно обращаться в ответственные органы для разбирательств.

В целом, если в трансформаторе, обслуживающем дом, произойдет обрыв кабеля заземления, то в квартиру может быть направлено напряжение мощностью до 380 В. Конечно, такая сила тока уничтожит все приборы, подключенные в сеть. В данном случае шансы получить компенсацию довольно высокие. Однако, например, если сбой в сети произошел не по вине коммунальщиков и техники, обслуживающей дом, а например, из-за грозы, то вы можете получить встречное заявление и доказать вину кого-либо окажется невозможно.

Основные причины скачков напряжения в сети

К резкому изменению уровня напряжения могут привести разные события – от технических моментов до погодных условий. Во многих случаях искать «виновных» нет смысла, но некоторые напрямую зависят от работы компании, обеспечивающей здание электроэнергией.

Грозы

Попадание молнии в ЛЭП вызывает сильное перенапряжение в сети

В прежние времена во время дождя и грозы вся техника отключалась от электропитания, розетки вынимались из сети. Бытовое оборудование не имело датчиков защиты, поэтому действия были целесообразны. Сегодня большая часть приборов имеет модули безопасности, которые предохраняют от скачков напряжения и резких перепадов.

Однако выключать компьютер, телевизор электрики рекомендуют. При возникновении грозовых облаков разряд молнии достигает миллиардов вольт. Современные системы защиты понижают риск прямого удара по электропроводке, но не исключают полностью. Чаще страдают кабели, проводимые в спальных районах. Такие линии прокладывают как угодно, иногда с нарушением норм. Сломаться могут роутеры, свичи, комп с винчестером и монитором, другое сетевое оборудование.

Атмосферное перенапряжение

Ситуация, схожая с грозой – в атмосфере скапливается разница в напряжении, возникает разряд молнии. Если удар попадет напрямую в электроустановку или в непосредственной близости от нее, в сетях возникнет резкий скачок напряжения. Маломощные установки сгорают прежде всего.

Различают индуктированный (рядом с блоком) и прямой бросок. Во втором случае помимо скачка напряжения возникают механические поломки – расщепляются стойки, опоры воздушных линий. Для бытовой техники и приборов опасность есть в каждом случае.

Причины техногенного характера

Скачки напряжения

Чаще всего причинами резких перепадов становятся технические проблемы и человеческий фактор. В домашних условиях и на производстве не всегда следят за предельной нагрузкой сети и подключают одновременно массу приборов, из-за чего возникает скачок электроэнергии. Устройства без защиты сгорят. К другим подобным ситуациям относят:

  • Перегрузка на трансформаторной подстанции – большая часть проектов была сформирована более 30 лет назад и не была рассчитана на современное количество потребляемой электроэнергии.
  • Аварии на ЛЭП и кабельных сетях – возникают из-за общего состояния проводов, оборудования и плохих метеоусловий.
  • Неисправность или плохой контакт с нулевым проводом.
  • Проблемы на внутридомовой части электропроводки (нарушения при прокладке, некачественное или неисправное оборудование).
  • Нахождение вблизи крупных промышленных и иных объектов (торговых центров, мастерских и подобных) с большим потреблением электроэнергии – при включении и отключении оборудования возникает резкий перепад напряжения на соседних сетях в том числе.

Какие проблемы могут возникнуть в электросети

Электрическая сеть – система, включающая в себя множество элементов. На каждом элементе такой системы в процессе ее эксплуатации могут возникать аварии и поломки, нарушающие работу электроснабжения и освещения внутренних помещений. Каждому собственнику следует разобраться в том, какие проблемы в работе электросети могут возникнуть и как с ними следует бороться.

Каждый человек должен знать, что в электрической системе могут возникать различные сбои. С некоторыми поломками можно успешно справиться собственными силами, другие проблемы потребуют вызова профессиональных мастеров. В любом случае неисправности могут представлять значительную угрозу для пользователей, потому при первых отключениях света и перебоях электроснабжения следует как можно скорее обнаружить причину проблемы.

Куда обращаться при высоком напряжении в сети

Обращаться нужно с заявлением в сетевую или снабжающую компанию. Лучше делать это не одному, а совместно, с другими жильцами «проблемного» дома. Так повлиять на ситуацию с повышенным напряжением можно будет намного быстрей. Однако, чаще всего, такие обращения, ни к чему не приводят. Поэтому приходится искать альтернативные способы решения данной проблемы.

Одной из таких, является установка стабилизатора напряжения, на какой-то конкретный электроприбор или весь дом (квартиру). Большинство современных стабилизаторов могут понизить высокое напряжение в 260 Вольт до номинальных параметров. При повышении напряжения в сети свыше 270 Вольт, сработает защита, и подача электроэнергии в дом будет прекращена.

Ещё одной альтернативой, является установка реле напряжения. Принцип работы данного устройства прост: нужно выставить нижний и верхний порог напряжения. При отклонении от данных значений, реле отключится, а электроприборы будут «спасены».

Ну а для тех, чей дом запитан от сети 380 Вольт, рекомендуется установить переключатель фаз. Принцип работы данного устройства построен на автоматическом подборе оптимального напряжения в одной из фаз. Одним из таких устройств, является переключатель фаз ПЭФ-301.

Перенапряжение в сети

Для начала определимся с вопросом: “Что собой представляют перенапряжения в сети?”

Перенапряжения в сети – это результат аварии или избытка электроэнергии, связанного с ее неравномерным потреблением. Длительная работа при повышенном напряжении ускоряет расход ресурса аппаратуры, а значительное превышение нормального уровня напряжения приводит к выходу из строя и возможному возгоранию.

Итак авария, избыток энергии – несколько туманно, но что кроется за этой формулировкой?

“Почему возникает перенапряжение в сети?”. Причин несколько. Выделим самые распространенные:


Начнем с того, что к электросети переменного тока подключены не только вы один (ваша квартира/дом), а множество таких же как вы потребителей и, что немаловажно, еще и многие промышленные потребители. Казалось бы, какое влияние может один дом оказать на электросеть? Безусловно незначительное влияние.
Тут сделаем отступление на тему “А как вообще я влияю на сеть?”:
Представьте, что вся сеть – это огромный накопитель/распределитель энергии(Мега LC фильтр).
Итак Вы сидите дома, у Вас все приборы(вся бытовая техника) работает, в этот момент наш Мега LC-фильтр(с бесконечной, возможной подводимой мощностью) потребляет некий установившийся ток и распределяет его на множество потребителей

Все замечательно напряжение в сети 220В, и тут Вы выключаете всю свою технику – Вы мгновенно перестаете потреблять нужный Вам ток(нужную мощность), а Мега фильтр всё еще подпитывается установившейся мощностью, что происходит когда на конденсатор приходит больше энергии чем от него отбирается? – правильно на нем подскакивает напряжение.
Итак, как мы уже убедились выше, каждый маломальский потребитель вносит в момент вкл/выкл оборудования (динамические переходные процессы) свой вклад в дисбаланс сетевого напряжения.
А если одновременно с вами 1000 человек включат всю свою технику – тогда мы получаем некое перенапряжение, – но не стоит пугаться – оно все равно будет меньше допустимого   ГОСТ-ом   и все ваше оборудование продолжит работу в нормальном режиме.Другое дело, что если одновременно включит/выключит своё оборудование целый завод. Представляете какой скачок будет!!! Данный вариант возможен в районах, где вся инфраструктура завязана на один большой завод. Тогда возможно, что ваша техника сгорит.
Не спешите это еще не все… описанное выше всего лишь одна из возможных причин перенапряжения.

Еще одна из причин бросков напряжения – это обрывы  сетевого провода или КЗ. Представьте города А, Б, и В, потребляли равную мощность и тут на линию электра передачи(ЛЭП), шедшую к городу А, упало дерево – обрыв как результат – скачок напряжения в сети и люди из городов Б и В теряют аппаратуру.

Причина  чисто Российского характера – выключили у вас в подъезде свет – вы позвонили в соответствующую тех. службу. Пришёл Вася электрик и щелкнул не тем тумблером, у вас в подъезде, подключив на фазу вместо 220В сеть 380В…Не надо смеяться, случай распространенный…

Последний, но не по значению, это скачки напряжения, вызванные грозовыми разрядами вблизи ЛЭП. Очень опасно – я настоятельно рекомендую, если у вас нет специального оборудовании для защиты от перенапряжений – выключать бытовую технику из сети во время грозы.



Все вышесказанное для пунктов 1-2  тем хуже, чем меньше мощность сети.

Иногда возникает вопрос для кого опаснее перенапряжения – для жителей мегаполисов или для жителей маленьких городов и деревень. Оказывается, что опасно для  всех. Для горожан опасны пункты 1 и 3, а для деревень и дачных участков 2 и 4, хотя все относительно.

Итак, мы рассмотрели основные причины перенапряжений в сети, но легче от этого не становится, ведь техника уже сгорела, тогда читайте дальше.

Кто ответит за потерянную аппаратуру?

Как это ни парадоксально, несмотря на то, что поставщик электроэнергии обязуется обеспечивать вас напряжением установленного качества,  вы скорее всего не сможете получить компенсацию за утраченное оборудование.

Это связано с тем, что во первых в большинстве случаев поставщик электроэнергии гос. предприятие(сразу отпадают варианты т.к. выиграть суд у государства на территории этого государства это нонсенс), во вторых, как вы сможете доказать, что причина выхода из строя техники есть перенапряжение в сети, а не дефект техники.

Так что вывод весьма печален – на 99% вы ни с кого не возьмете денег за утраченное оборудование.

Что же делать, неужели каждый раз выкидывать технику? Конечно же нет. Существуют методы борьбы с перенапряжениями.

Причины быстрых перепадов подачи электроэнергии

Основные группы причин, по которым происходит отклонение показателя напряжения от нормы – это аварийные, природные, техногенные. Чаще всего ситуация не зависит от человека, но задача специалистов – как можно быстрее исправить ее.

Потребитель, в свою очередь, может позаботиться о своей технике с помощью специальных устройств, сглаживающих скачки, и соблюдения правил эксплуатации устройств.

  • Повышенное напряжение электроэнергии может быть связано с тем, что в доме было одновременно отключено несколько приборов с большой мощностью (например, машинка-автомат, электроплита). Особенно часто возникает перенапряжение электричества в старых жилых зданиях, с проводкой, которая изначально предназначалась для приборов с малой мощностью. Новая, современная техника требует соответствующего электротехнического оборудования;
  • Если в сети дома прыгает напряжение, то возможно он подключен к трансформатору с нестабильной работой. Такие трансформаторы, как правило, имеют длительный срок службы, устаревшее и слабое, изношенное оборудование. Случаи перепада электрического напряжения происходят регулярно. Потребителям нужно обращаться с жалобой в энергосбыт или другую ответственную организацию, а дома установить стабилизаторы для защиты сети;
  • Причиной перепадов может служить и слабая электрическая сеть с длительным сроком эксплуатации. Если магистраль проложена давно и не модернизировалась, она не сможет надежно выдерживать большую нагрузку. Исправить ситуацию может улучшенная электросеть по городу или между населенными пунктами;
  • Еще одна причина – ослабление заземления, обрыв нуля. Такие факторы наиболее опасны, большинство техники, подключенной к электросети, сгорает при обрыве нуля и не подлежит ремонту;
  • Непогода иногда приводит к повреждению электромагистрали, к обрыву проводов, падению столбов. И во время аварии также может случаться скачок напряжения перед отключением электричества. Опасность для линии электропередач представляют собой и молнии – этот фактор относится к природным причинам перепадов.

Основные причины скачков напряжения в сети

К резкому изменению уровня напряжения могут привести разные события – от технических моментов до погодных условий. Во многих случаях искать «виновных» нет смысла, но некоторые напрямую зависят от работы компании, обеспечивающей здание электроэнергией.

Грозы


Попадание молнии в ЛЭП вызывает сильное перенапряжение в сети

В прежние времена во время дождя и грозы вся техника отключалась от электропитания, розетки вынимались из сети. Бытовое оборудование не имело датчиков защиты, поэтому действия были целесообразны. Сегодня большая часть приборов имеет модули безопасности, которые предохраняют от скачков напряжения и резких перепадов.

Однако выключать компьютер, телевизор электрики рекомендуют. При возникновении грозовых облаков разряд молнии достигает миллиардов вольт. Современные системы защиты понижают риск прямого удара по электропроводке, но не исключают полностью. Чаще страдают кабели, проводимые в спальных районах. Такие линии прокладывают как угодно, иногда с нарушением норм. Сломаться могут роутеры, свичи, комп с винчестером и монитором, другое сетевое оборудование.

Атмосферное перенапряжение

Ситуация, схожая с грозой – в атмосфере скапливается разница в напряжении, возникает разряд молнии. Если удар попадет напрямую в электроустановку или в непосредственной близости от нее, в сетях возникнет резкий скачок напряжения. Маломощные установки сгорают прежде всего.

Различают индуктированный (рядом с блоком) и прямой бросок. Во втором случае помимо скачка напряжения возникают механические поломки – расщепляются стойки, опоры воздушных линий. Для бытовой техники и приборов опасность есть в каждом случае.

Причины техногенного характера


Скачки напряжения

Чаще всего причинами резких перепадов становятся технические проблемы и человеческий фактор. В домашних условиях и на производстве не всегда следят за предельной нагрузкой сети и подключают одновременно массу приборов, из-за чего возникает скачок электроэнергии. Устройства без защиты сгорят. К другим подобным ситуациям относят:

  • Перегрузка на трансформаторной подстанции – большая часть проектов была сформирована более 30 лет назад и не была рассчитана на современное количество потребляемой электроэнергии.
  • Аварии на ЛЭП и кабельных сетях – возникают из-за общего состояния проводов, оборудования и плохих метеоусловий.
  • Неисправность или плохой контакт с нулевым проводом.
  • Проблемы на внутридомовой части электропроводки (нарушения при прокладке, некачественное или неисправное оборудование).
  • Нахождение вблизи крупных промышленных и иных объектов (торговых центров, мастерских и подобных) с большим потреблением электроэнергии – при включении и отключении оборудования возникает резкий перепад напряжения на соседних сетях в том числе.

Определение термина

Под данным понятием подразумевается резкие перепады сетевого напряжения, выходящие за пределы допустимых отклонений. Напомним, что согласно действующим нормам допустимые отклонения напряжения не должны превышать от номинала, а предельно допустимые — Собственно, параметры, характеризующие качественное напряжение указываются в договоре на предоставление услуг. При этом описание допустимых пределов не должно противоречить действующим нормам.

Под данное определение попадает кратковременное перенапряжение и понижение напряжения, а также отклонения (длительностью более минуты) и колебания (продолжительность менее минуты). Под это описание также подходят импульсные перенапряжения, называемые бросками.


Броски напряжения негативно отражаются на качестве напряжения

Скачки напряжения

Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети. Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

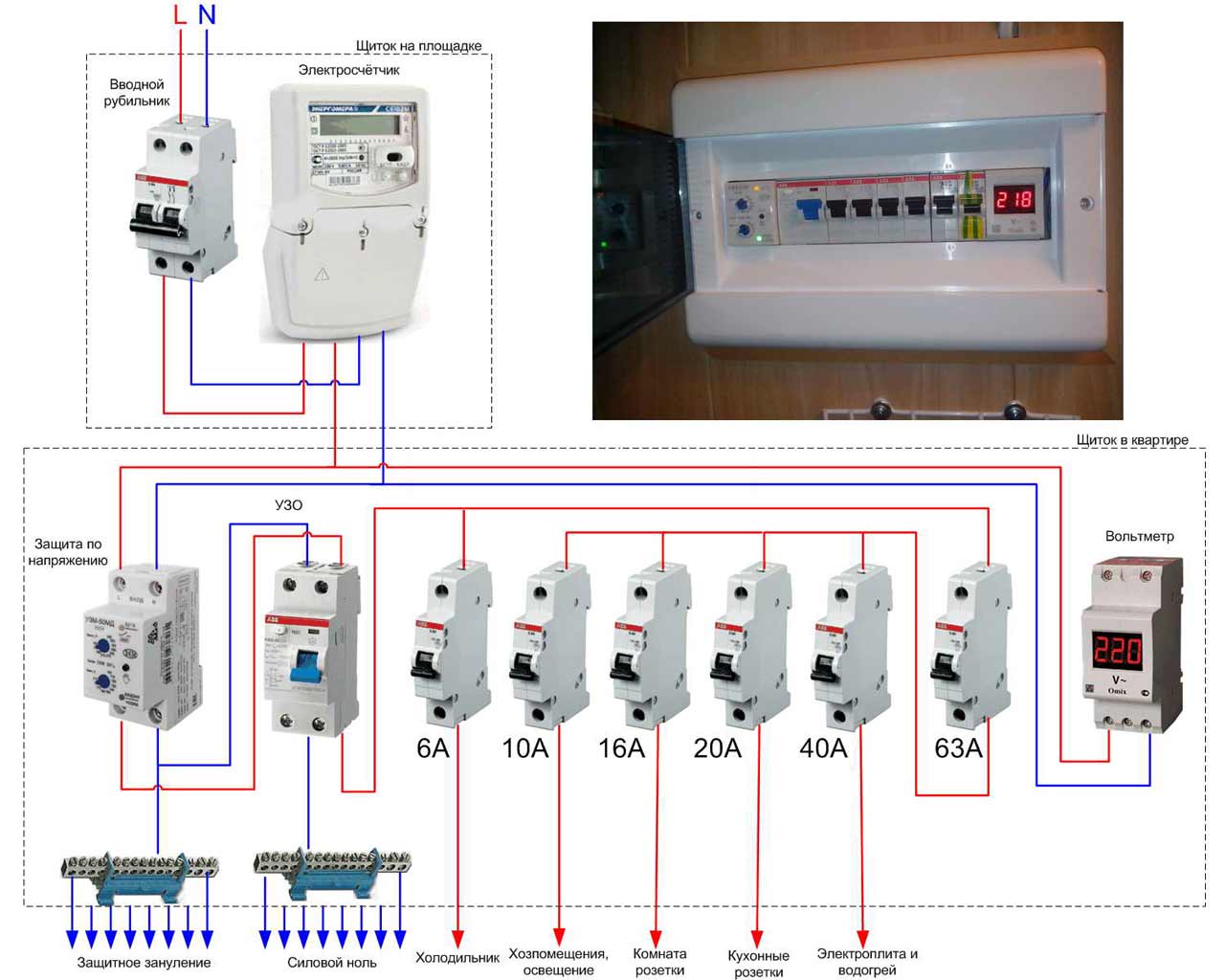

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

Как защититься от перепадов?

А что же защита от перепадов напряжения? Что-то же стоит там, в лестничном щитке, – спросите вы. А ничего там для этого не стоит, – отвечу я. Там предусмотрены либо морально устаревшие «пробки» (если дом уже ветхий), либо автоматические выключатели, которые защищают квартирную проводку от перегрузок по току.

Заметьте, что ключевые слова тут: «квартирную проводку». Знаете почему? Потому что забота об электроприборах – дело их хозяев. То есть наше с вами. Автоматический выключатель бережет проводку от токовой перегрузки, квартиру от пожара, а вот от повышенного или пониженного напряжения оберегать бытовую и дорогостоящую мультимедийную технику никто не обещал.

Значит устройство защиты бытовой электрики от перепадов напряжения целиком наша забота, поэтому будем этим заниматься. А для этого необходимы знания. Разберёмся, какие в нашем распоряжении есть средства.

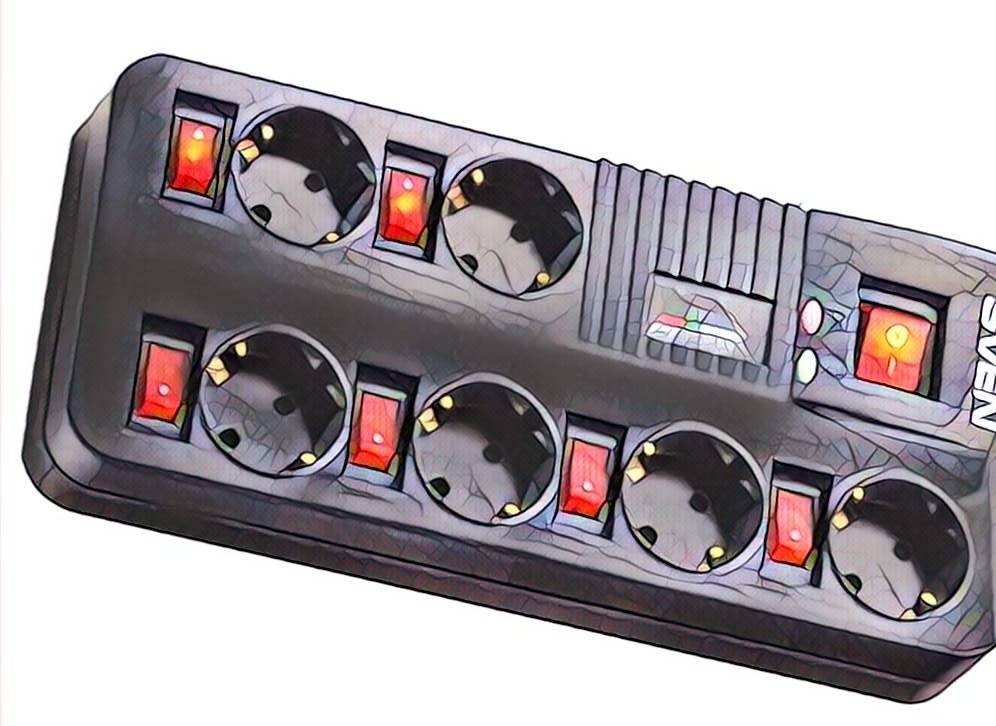

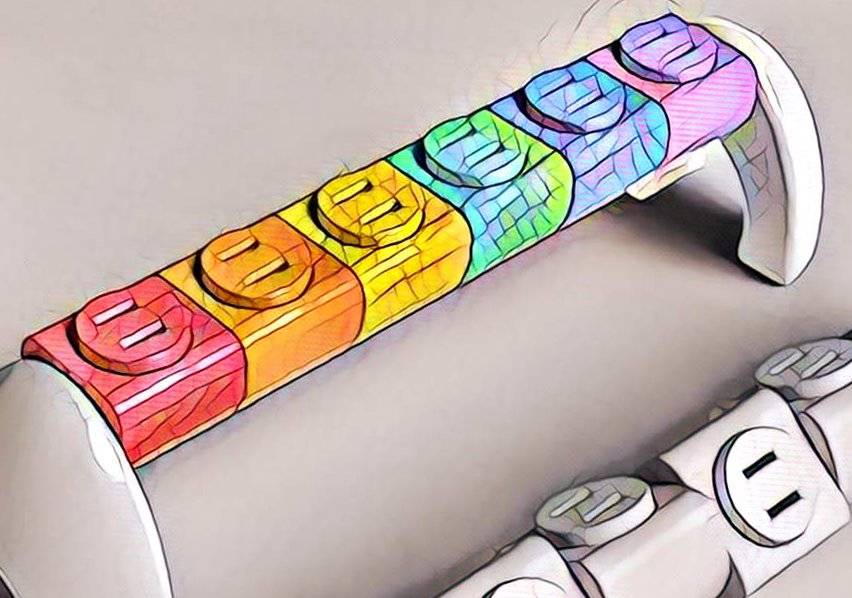

Сетевые фильтры

Самым доступным способом уберечь технику от скачков напряжения является подключение её к сети не через розетки, а с помощью специальных сетевых фильтров, которые внешне очень похожи на удлинители, но стоят существенно дороже…

Дело во внутренней начинке фильтра. Настоящий сетевой фильтр содержит варистор, предохраняющий нагрузку от импульсных перенапряжений, которые, в свою очередь, возникают в сети от самых разных причин: от включения или выключения мощных потребителей электроэнергии до разряда молнии.

В качественном фильтре есть и режектор, снижающий влияние высокочастотных помех, и электронный блок, защищающий от повышения напряжения, и обычная плавкая вставка от перегрузки по току (короткого замыкания).

Стабилизаторы напряжения

Защита от перепадов напряжения – основное занятие и для стабилизатора напряжения.

Стоят стабилизаторы напряжения в разы дороже сетевых фильтров, но и функционал у них шире.

Фильтр не может повысить или понизить напряжение. Только стабилизатор справится с такой задачей.

Источники бесперебойного питания

Теперь перейдём к ещё одному способу защиты от отключения электроэнергии. Речь пойдет об источниках бесперебойного питания или сокращенно ИБП.

Конечно, у них есть свои недостатки, но сейчас обратим своё внимание на то, что один из самых дорогих электронных приборов в каждом (где есть) доме – компьютер не может нормально работать без ИБП (за рубежом UPS). Как мне думается, это говорит о многом

Обеспечивая, как аккумулятор, бесперебойное снабжение потребителей высококачественной электроэнергией, отдельные ИБП могут выполнять и другие, весьма полезные, функции. Так, UPS может с успехом заменить стабилизатор, выравнивая и стабилизируя сетевое напряжение.

Чаще всего, их используют как устройство защиты от перепадов напряжения при электроснабжении автоматики отопительных котлов. Имея небольшое электропотребление, котлы нуждаются в постоянном электропитании, для своей безопасной работы. Высокая надёжность, долгое время работы в отключенном от сети состоянии, бесшумность и лёгкость подключения – снискали ИБП большую популярность в этом сегменте.
