Ремонт электромеханического стабилизатора АСН-10000/1-ЭМ

Принципиальная электрическая схема стабилизатора АСН-10000/1 ЭМ показана на рис.1, печатная плата контроллера этого стабилизатора – на фото 1.

Принцип действия электромеханических стабилизаторов основан на плавном и точном регулировании выходного напряжения.
Изменение напряжения происходит за счёт скольжения электрического контакта по обмотке автотрансформатора с помощью электропривода.
В стабилизаторе вырабатывается напряжение ошибки, которое усиливается операционным усилителем и транзисторным выходным каскадом (усилителем мощности),
а затем оно подаётся на двигатель. В зависимости от полярности сигнала ошибки ось двигателя вращается в ту или иную сторону.
На оси двигателя закреплён ползунок, который перемещается по обмотке автотрансформатора, тем самым, нормализуя выходное напряжение.

Рассмотрим одну характерную неисправность, возникающую в процессе эксплуатации электромеханических стабилизаторов,
на примере АСН-10000/1-ЭМ фирмы «Ресанта» и методы ее устранения.

Отсутствует стабилизация выходного напряжения.

Уровень выходного напряжения может быть различным и находиться в неизменном состоянии.
Ощущается запах перегретых компонентов. «Ахиллесовой пятой» электромеханических стабилизаторов является реверсивный двигатель.
Контроллер стабилизатора постоянно отслеживает уровень выходного напряжения. В результате этого, ротор двигателя находится почти в постоянном вращении,
что приводит к преждевременному износу двигателя. После остановки двигателя может выйти из строя выходной каскад управления двигателем,
собранный на комплементарной паре транзисторов Q1 TIP42C и Q2 TIP41C. Кроме этих транзисторов от перегрева выгорают резисторы R45 и R46,
включенные в их коллекторную цепь. Их сопротивление 10 Ом, а мощность 2 Вт. Не лишним будет проверить также линейный стабилизатор,
собранный на транзисторе Q3 TIP41C и стабилитроне DM4.

Безусловно, изношенный двигатель требует замены, но при невозможности замены можно попытаться его отреставрировать.

Один из простых способов реанимации неисправного двигателя следующий:
• отключить двигатель от схемы;
• подать на его выводы постоянное напряжение 5 В от мощного источника питания, например от компьютерного блока питания ATX.

При этом происходит отжиг мелких частиц «мусора» на щётках двигателя.
Нормальный ток потребления двигателя должен быть в пределах 90.. .160 мА.
Поскольку двигатель реверсивный, напряжение на двигатель следует подавать дважды со сменой полярности.
После этих нехитрых манипуляций работоспособность двигателя временно восстанавливается.

Причины поломок

Основной причиной неисправности стабилизатора напряжения Ресанта 10000ВТ является неправильная эксплуатация оборудования. Достаточно часто отмечается перегрев выпрямителей при использовании техники в пыльном помещении. Внутри корпуса оседает грязь, что ухудшает охлаждение устройства, возникают проблемы с перенапряжением силовой части и исполнительных плат.

Также причиной поломки электрических выпрямителей может стать эксплуатация в условиях повышенной влажности. Контакты и платы начинают окисляться, ухудшается соединение, что в конечном счете приводит к серьезным поломкам стабилизаторов — восстановить их можно заменой сервопривода или силовых элементов.

В инструкции по эксплуатации стабилизатора можно найти все рекомендации по использованию техники, что позволит предупредить появление характерных поломок и необходимость дорогостоящего и сложного ремонта оборудования.

В линейке Ресанта можно найти как простые и недорогие бытовые модели, которые предназначены для эксплуатации внутри помещений, так и специализированные промышленные установки, которые могут использоваться в условиях повышенной влажности и пыльных загрязненных цехах. Правильно подобрав стабилизатор, можно гарантировать беспроблемность работы и отсутствие поломок даже при повышенной нагрузке.

Вам это будет интересно Блок питания из энергосберегающей лампы своими руками

Принцип работы выпрямителей

Принцип работы устройств отличается в зависимости от их типа, мощности и ряда других характеристик. Конструкция выпрямителей Ресанта включает следующие элементы:

  • Электронный блок.
  • Трансформаторы автоматического типа.
  • Органы управления.
  • Вольтметр.

Принципиальная схема стабилизатора Ресанта 5000вт включает электронный блок, который отвечает за управление работой силовой части агрегата. В основной модуль от вольтметра поступают данные о мощности входного напряжения, после чего автоматика сверяет полученные цифры с установленными оптимальными значениями, внося соответствующие корректировки. На выходе получается качественный электроток с выровненной амплитудой. Полностью исключены скачки напряжения, которые могут вывести из строя работающее оборудование и бытовые приборы.

В зависимости от типа трансформатора, метода их отключения и запуска принято выделять две разновидности стабилизаторов:

  • Релейные.
  • Электромеханические.

Наибольшей популярностью сегодня пользуются стабилизаторы электромеханического типа, в конструкции которых имеется сервопривод, отвечающий за отключение и запуск обмотки в устройстве. Привод включает маломощный двигатель, на котором располагается щётка контакта. К преимуществам стабилизаторов электромеханического типа относят их точность работы, а также широкий диапазон регулировки напряжения. Единственный недостаток — это сложность конструкции, что отрицательно сказывается на надежности техники.

В релейных стабилизаторах встроенная автоматика выполняет отключение и подключение витков коммутатора работы, до тех пор, пока не будет получено оптимальное напряжение на выходе. Для ускорения работы аппарата все витки трансформатора поделены на подгруппы, что позволяет улучшить амплитуду напряжения, упрощая при этом работу аппарата. Стабилизаторы этого типа отличаются надежностью, что объясняется простотой конструкции. К минусам можно отнести небольшую скорость выпрямления напряжения, поэтому с чувствительными приборами использовать их не рекомендуется.

Вам это будет интересно Как проверить микросхему на работоспособность мультиметром не выпаивая

Превышение допустимого тока

Казалось бы, при покупке практически любого электротехнического оборудования одним из важнейших параметров является его мощность. И все равно пользователи умудряются подобрать не подходящую модель из-за халатного отношения к этому вопросу. Стабилизатор напряжения становится источником питания для Вашего оборудования, поэтому к выбору его мощности и других характеристик следует подходить максимально серьезно. Если стабилизатор напряжения постоянно отключается – возможно, банально срабатывает защита по току. Современные стабилизаторы обычно имеют два уровня защиты. При незначительном превышении тока спустя определенное время срабатывает электронная защита. Отбивание автомата, в свою очередь, часто свидетельствует о лавинообразном скачке тока, который характерен для коротких замыканий.

Стабилизатор напряжения своими руками

Чтобы собрать все необходимые элементы, придется отправиться в магазин, однако некоторые детали можно попытаться сделать самостоятельно.

Изготовление трансформаторов

Это, в первую очередь, касается приборов Т1 и Т2. Чтобы изготовить Т1, мощность которого должна составлять 3 кВт, необходим магнитопровод с сечением 1, 87 см2, а также три проводника ПЭВ-2. Диаметр «первого из последних» должен составлять 0,12 мм (сечение — 0,064 мм2). Его используют для создания первичной обмотки, количество ее витков 8669. Остальные используют для других обмоток, диаметр обоих проводов — 0,185 мм. Количество витков тоже одинаково — по 552.

Альтернатива — использование пары готовых трансформаторов — ТПК-2-2×12В, их соединяют последовательно:

Трансформатор Т2 должен иметь мощность 6 кВт. Для его изготовления используют тороидальный магнитопровод. Для обмотки берут тот же ПЭВ-2, количество витков в этом случае — 455. Здесь делают 7 отводов. Для первых трех нужен провод с диаметром 3 мм. Оставшиеся 4 требуют шин сечением 18 мм2. Цель — предупреждение нагревания трансформатора. Отводы делают на 203, 232, 266, 305, 348 и 398, отсчет ведут снизу. Ток из сети обязан проходить через отвод на 266 витке.

Что потребуется купить еще?

Все остальные элементы необходимо приобрести в магазине. В набор входят:

  • симисторные оптроны MOC3041 — 7 деталей;
  • симисторы BTA41-800B — тоже семь;
  • по 2 диода DF005M (VD1 и VD2) и компаратора LM339N (для DA2, DA3);
  • стабилизатор КР1158ЕН6А (DA1), выключатель-предохранитель;
  • конденсаторы: 4 оксидных (для С1-3, С-5), столько же пленочных либо керамических (С4, С6-С8);
  • резисторы с разным процентом допуска: 7 штук С2-23 для R16-22 с 1%, 30 любых с 5%;
  • 3 проволочных резистора для R13-14, R25 — СП5-2 либо СП5-3;
  • 7 токоограничительных резисторов (16 мА) — для R41-47.

Стабилизатор КР1158ЕН6А монтируют на теплоотвод. В этом качестве используют алюминиевую пластину. Ее площадь более 15 см2. На нее же устанавливают симисторы. Все элементы можно монтировать на один теплоотвод, но он обязательно должен иметь довольно большую охлаждающую поверхность. Площадь ее как минимум 0,16 м2.

Еще потребуется покупка микросхемы КР1554ЛП5, она будет «исполнять обязанности» микроконтроллера. Необходимо приобрести 9 мигающих светодиодов, однако можно взять и обычные, выдающие яркий красный свет: например, АЛ307КМ или L1543SRC-Е. Трудностей с покупкой деталей обычно не бывает, а расходы на них можно считать разумным вложением средств, которые вскоре окупятся.

Основные неисправности

Стабилизаторы напряжения от латвийской компании Ресанта зарекомендовали себя как достаточно надежные и высокотехнологичные. Однако и они могут ломаться. В силу особенностей конструкции релейных и электромеханических устройств бывают характерные поломки, которые требуют замены поврежденных элементов и восстановления работоспособности оборудования.

У электромеханических стабилизаторов может сломаться привод, на который в процессе эксплуатации устройства приходится повышенная нагрузка. В электросетях, где отмечаются частые скачки напряжения, электродвигатель может сломаться уже через год после начала использования оборудования.

На выходе нет 220 Вольт

Неисправность проявляется в том, что стабилизатор не выдает напряжение 220 Вольт. Это не обязательно говорит о внутренних проблемах, причина может быть в напряжении сети – оно слишком низкое, и устройство просто не вытягивает. Если питание находится в рабочем диапазоне стабилизатора, тогда приступим к ремонту.

Что делать: в сервоприводных моделях поломка может быть вызвана износом щеточного механизма или самого сервопривода. Он может не доходить до конца обмотки или щетка может не контактировать с соответствующим её сектором. В простейшем случае может быть просто загрязнена графитом. Чтобы отремонтировать его, нужно почистить поверхность контактов до металлического блеска. Иногда нужно заменить щетку.

Интересно! Бывает и так, что из-за загрязнений рабочего сектора щеточного узла графитом часто напряжение не поднимается выше определенного значения.

В релейных СН это чаще всего говорит о том, что неисправно одно или несколько электромагнитных реле или каскад управления ими. Обычно он строится на транзисторе. Реле могут иметь различное напряжение катушки, часто это 12 Вольт.

Что делать: для проверки подайте напряжение на катушку и прозвоните силовые контакты. Они должны замыкать и размыкаться, реле при этом щелкает. Если этого не происходит – либо прилипли контакты (чаще), либо сгорела катушка реле (реже). Если реле исправно – проверьте транзистор, он не должен быть пробит, а переходы эмиттер-база и коллектор-база должны прозваниваться в одну сторону, как диод. Транзисторы используйте любые маломощные аналогичной проводимости.

В симисторных и тиристорных СН диагностика поломки аналогична – нужно прозвонить на пробой полупроводниковый силовой ключ и если он вышел из строя заменить аналогичным или более мощным.

Диагностика повреждений

Какой стабилизатор напряжения лучше

Ремонт стабилизаторов напряжения начинается с оценки его целесообразности. Если вольтаж на выходе аппарата равен нулю, то это ещё не значит, что проблема именно в нём. Возможно напряжение не приходит на сам стабилизатор, поэтому первым делом нужно убедиться в его наличии на входных клеммах. Сделать это можно с помощью любого вольтметра или лампочки на 220 В.

Если проблема не в этом, то следует снять крышку стабилизатора. Сначала строго обязательно нужно отключить входные автоматы и убедиться, что на прибор не приходит напряжение. Затем следует осмотреть стабилизатор на предмет обгорания дорожек платы управления, потемнения проводов, реле и их контактов или разрушения графитовых щёток.


Сгоревшая дорожка

Нелишним будет принюхаться. Если чувствуется запах гари, то следует по возможности выяснить его источник. Часто именно это становится прямым указанием на причину поломки.

Ремонт релейных стабилизаторов напряжения

В релейных стабилизаторах наименьшую надежность имеют электромагнитные реле. Протекание больших токов через контакты вызывает их обгорание или даже спекание. Последнее опасно тем, что может вызвать короткое замыкание части обмоток автотрансформатора.

Стабилизаторы напряжения Ресанта или аналогичные имеют на плате пять реле, коммутирующие по определенному алгоритму части обмоток автотрансформатора. Преимущественные колебания входного напряжения около одной величины приводят к тому, что постоянно в работе находятся только часть реле, одно или два. Поэтому именно они, прежде всего, выходят из строя.

Поиск неисправного элемента затрудняется тем, что малогабаритные реле низко,- и среднемощных стабилизаторов имеют непрозрачный неразборный корпус. Иногда можно определить неисправное реле путем легкого постукивания по корпусу каждого реле изолированной ручкой отвертки. При механическом воздействии сопротивление между обгоревшими контактами может восстановиться, а спекшиеся контакты – разомкнуться. Найденные реле необходимо менять в обязательном порядке.

Релейная плата

Мощные устройства могут иметь реле в прозрачном корпусе, через который визуально наблюдается работа контактных групп. Кроме того, корпус выполнен разборным для возможности очистки. Обгоревшие контакты можно привести в порядок мелкозернистой наждачной шкуркой. Размер зерна должен быть еще меньше, чем при чистке обмоток электромеханических стабилизаторов.

Реле в прозрачном корпусе

В том случае, если визуальный осмотр не выявил повреждений, реле можно выпаять из платы и прозвонить контакты при помощи омметра. Расположение и нумерация контактов приведены на одной из сторон корпуса реле. Между нормально разомкнутыми контактами прибор должен показывать бесконечно большое сопротивление, а между замкнутыми –близкое к нулю. Подав постоянное напряжение 12 В на управляющую обмотку, прозванивают контакты еще раз. Теперь те, что были разомкнутыми, должны замкнуться и наоборот.

Важно! Реле имеют мощные выводы и для пайки требуют использования соответствующего паяльника. Не перегрейте печатные проводники

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

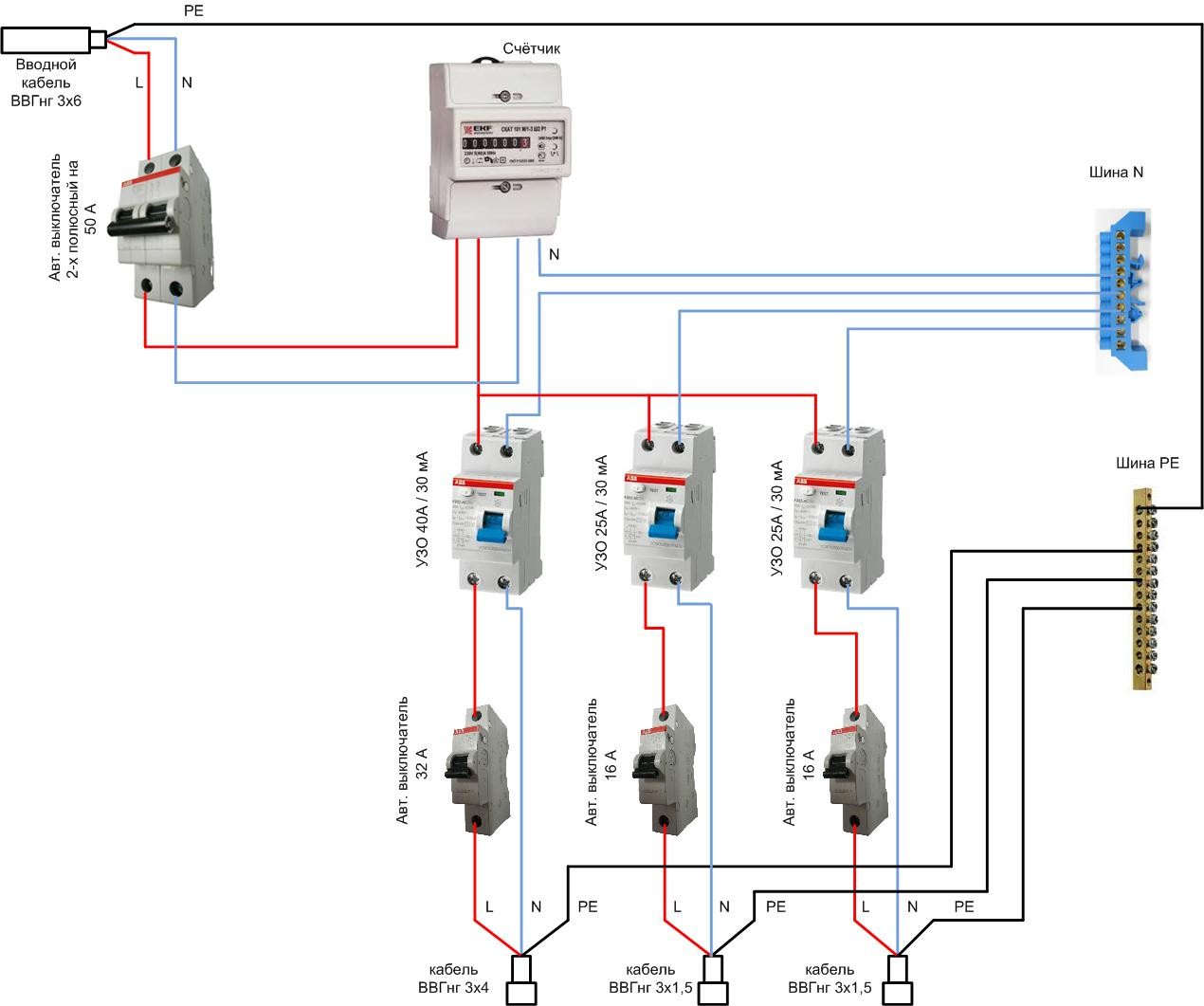

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Принцип действия стабилизатора

Поскольку щёлкать в стабилизаторе способны только реле, значит, сделан он по релейной схеме. Каждый релейный стабилизатор имеет в своём строении автотрансформатор, повышающий или понижающий напряжение исходя из соотношения витков обмоток. При приближении значения напряжения к верхней границе диапазона схема устройства переключается на обмотку автотрансформатора с более низковольтным значением, и, как следствие, выходное напряжение становится ниже. Таким же образом это действует и в противоположном направлении: при отклонении напряжения в сети в сторону нижнего порога стабилизирующее устройство переключается на повышающую обмотку автотрансформатора.

Процесс переключения обмоток трансформатора курирует специальное устройство – контроллер стабилизатора, а переключения производятся посредством набора силовых реле. Именно эти реле в моменты подсоединения и производят те самые щелчки, которые слышит пользователь.

В стандартном стабилизаторе может находиться от четырёх до семи силовых реле. И чем больше скачков напряжения в сети электропитания, тем чаще происходят переключения и слышны щелчки. Также в эти мгновения может моргать свет и выключаться высокочувствительная техника.

Для регулярных щелчков стабилизатора может быть несколько причин:

  1. Выход из строя одного из силовых реле. Поскольку ресурс на переключение у реле ограничен, по исчерпании его начинается подгорание контактов, повышение переходного сопротивления. Это провоцирует большую просадку напряжения на выходе стабилизатора, и чем больше нагрузка – тем больше просадка. Пытаясь исправить ситуацию, контроллер начинает переключаться на следующую ступень, где напряжение на самом деле выше и контроллеру приходится снова переключаться на предыдущее реле. Таким путём образуется замкнутый круг переключений и щелчков.
  2. Плохое состояние сети электрического питания. Это могут быть плохие контакты, наличие множества скруток, линия большой протяжённости с малым количеством сечений проводников. При попытках подключения нагрузки через устройство стабилизации в момент соединения сетевое напряжение понижается. Обнаружив этот момент, стабилизатор начинает попытки повышать его посредством переключения к более высоковольтной автотрансформаторной обмотке. Но в момент соединения цепь питания потребителей на секунды разъединяется и сетевое напряжение возвращается на свой нормальный уровень. Заметив это, прибор стабилизации снова переключается на предыдущий уровень цепи. Таким образом создаётся бесконечный цикл переключений между силовыми реле.
  3. Неполадке в управляющей схеме (контроллере). Проблема индивидуальна по причине различий между схемами для каждого отдельного стабилизатора. Однако обычно контроллер должен иметь некоторый сдвиг во избежание постоянного срабатывания в пределах некоторых значений напряжения.

Непрекращающиеся щелчки способны привести к быстрому выходу прибора из строя. Поскольку реле не предназначены для такого режима работы, контакты могут быстро обгореть либо залипнуть. Залипание же приведёт либо к сгоранию предохранителя на входе либо к тому, что на выход стабилизатора будет подаваться повышенное напряжение, что чревато уже выходом из строя приборов-потребителей.

Графическое отображение основных режимов работы стабилизаторов напряжения

В одной из предыдущих статей были описаны напряжения, а также приведены к сети своими руками. В данном материале наводятся основные неполадки устройств стабилизации напряжения и возможности их самостоятельного ремонта.

Нужно помнить, что стабилизатор любого типа – это сложное электрическое или электромеханическое устройство с множеством компонентов внутри, поэтому, чтобы его починить своими руками, необходимо иметь достаточно глубокие познания в радиотехнике. Ремонт стабилизатора напряжения также требует наличия соответствующего измерительного оборудования и инструментов.

Сложное устройство стабилизатора

Ремонт электромеханических стабилизаторов напряжения

Самая главная проблема таких стабилизаторов – перегрев. Совершенно необходимо раз в 1-2 месяца, в зависимости от условий эксплуатации, делать техническое обслуживание стабилизатора. И ремонт стабилизаторов напряжения надо начинать именно с чистки.

Проблема перегрева проявляется прежде всего из-за того, что графитовая щётка, когда двигается по поверхности трансформатора, неизбежно изнашивается, и её частички вместе с пылью и прочим мусором остаются на контактной дорожке.

Теперь, когда щётка непрерывно “елозит” по поверхности, она начинает сильнее греться, искрить, мусор горит и пригорает к медной поверхности. В дальнейшем этот негативный эффект будет лавинообразно увеличиваться, и если не принять меры, достигнет необратимых пределов, когда чистка уже не поможет.

Конечно, спасать ситуацию будут тепловые датчики – это первые “звоночки”. Если стабилизатор вдруг начал выключаться “сам”, надо срочно звать специалиста и чистить поверхность.

Вот поверхность трансформатора в удовлетворительном состоянии, после трех лет работы по 8 часов в день:

Поверхность – Удовлетворительно. И это – после промывки спиртом.

А вот – к чему может привести безразличие к состоянию стабилизатора. Это тот же стабилизатор, другая фаза:

Состояние поверхности – Очень плохо

Если даже счистить этот нагар, площадь сечения провода необратимо уменьшится на 20-30%, что увеличит нагрев провода и щётки, и приведёт к вышеописанным пессимистичным процессам:

Поверхность автотрансформатора близко. Изоляция провода выгорела, возможно межвитковое замыкание. Эпоксидка также отвалилась от перегрева.

Тут поможет только наждачка “нулёвка”. Чистить надо по ходу щётки, потом промыть тщательно спиртом и вытереть насухо чистой тряпкой.

Ремонт серводвигателя

Другая поломка – неисправность серводвигателя, когда он перестаёт двигать щётку. Двигатель надо снять, прочистить, продуть, смазать. Поскольку используется двигатель постоянного тока с щётками, то можно попробовать покрутить его в холостую в обе стороны от источника постоянного тока напряжением около 5 В.

Таким образом можно, не разбирая его, немного почистить его щётки, ведь двигатель в работе крутится (точнее, поворачивается) только на угол до 180 градусов.

Ремонт электронной платы

Двигатель может не крутиться и потому, что на него не приходит питание. Питание идёт с платы управления, от биполярных транзисторов. Используется пара комплементарных транзисторов TIP41C и TIP42C, поскольку питание схемы двухполярное. Транзисторы надо менять парой, даже если один и будет целый. И только одного производителя.

Также в той же цепи выгорают резисторы 10 Ом (это следствие пробоя транзисторов). Ничто не мешает при замене резисторов увеличить их мощность до 3 или 5 Вт, повысив надежность работы.

Ну и замена реле, транзисторов, концевых выключателей и другой мелочевки – по ситуации.

Ремонт силовой части

К силовой части относятся автотрансформаторы (про них я уже сказал предостаточно). А также – контактор и вводной автомат, у которых горят контакты и клеммы. Из надо периодически протягивать, чистить, а при необходимости – менять.

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Подключение стабилизатора к 380 В

Если рассматривать конструкцию агрегата, то трехфазный стабилизатор выполнен в виде трех однофазных устройств, где каждое отвечает за стабилизацию однофазного напряжения. Прежде чем приступать к монтажным работам, необходимо внимательно ознакомиться с прилагаемой инструкцией и строго следовать всем ее пунктам.

Отталкиваясь от способа подключения, трехфазные стабилизаторы бывают двух видов. Первый тип оборудования характеризуется тремя модулями на три клеммы, к которым и подключаются провода. К клеммам подключаются вход и выход «фазы» и нулевой кабель (ввод, три модуля и цепь питания). Каждый отдельный модуль соединяется с однофазной сетью.

Агрегат второго типа тоже имеет три однофазных стабилизатора, где у каждого по 4 клеммы для подключения проводов. Помимо входа и выхода «фазы» к ним также подключается вход и выход «нуля». Это позволяет нулевому проводу ввода питания работать отдельно от нулевого провода стабилизированной электросети.

К трехфазной сети можно подключить три однофазных агрегата или один трехфазный. Каждый вариант имеет свои преимущества.

У первого это:

  • Для каждой фазы появляется возможность подобрать оборудование индивидуальной мощности;
  • Отталкиваясь от условий эксплуатации, для каждой фазы подбирается определенный вид агрегата;
  • Три однофазных прибора выйдут несколько дешевле, по сравнению с одним трехфазным;
  • Однофазные модели легче транспортировать;
  • Если потребуется сервисное обслуживание, то отключается только тот прибор из трех, который требует вмешательства.

Преимущество подключения трехфазного агрегата в аналогичную сеть:

Без проблем подключается потребитель на три фазы.
При этом имеются определенные недостатки, которые следует брать во внимание:
Стабилизаторы данного вида только электромеханические, а это может стать проблемой при частых скачках напряжения;
Сложности транспортировки. Обуславливается не только весом и габаритами, но и тем, что перевозить их допускается только в вертикальном положении;
Нельзя распределять мощность по фазам в зависимости от потребителя.

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.
