Как работает реле времени?
Принцип работы всех реле одинаков. Обобщенно его можно представить так: условный «часовой механизм» в определенный промежуток времени производит соединение контактов, обеспечивая прохождение тока к нагрузке. Оно поддерживается определенный период, затем происходит разрыв линии.
У таких реле есть и другое название – электрический таймер. В качестве измерителя времени работы может применяться пружинный, моторный, пневматический, электромагнитный или электронный механизм. Реже распространены тепловые варианты контроля периода срабатывания, применяемые сейчас только в схемах защиты электрооборудования.
Устройство теплового реле времени
В любом виде контролирующих таймеров, в той или иной степени, можно регулировать и устанавливать значения времени, управляющие работой реле, и долговременность его функционирования.
Что это?
Теперь стоит разобраться, что же такое электронные розетки с таймером. Такие девайсы бывают суточными и недельными. Суточные розетки работают по принципу механических, а вот недельные можно программировать на любой день недели индивидуально.
У электронных розеток даже имеется функция присутствия в доме, а также еще около 150 режимов. Почти все из них оборудованы встроенными аккумуляторами. Это означает, что при отсутствии напряжения, настройки этого устройства точно не собьются. Ведь перепады напряжения случай далеко не редкий.
При этом есть одно «но», после приобретения такого девайса, для начала зарядите аккумуляторы, просто вставьте в розетку и дайте зарядиться в течение 12 часов. При этом подключать в эту розетку ничего нельзя.
Цифровой таймер иногда может давать сбои, а именно не выключаться в заданное время, что не сильно приятно.
ТОП 8 популярных моделей розеток с таймером
Theben Timer 26
Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А. Компания зарекомендовала себя с самой лучфшей стороны и выпускает высококлассное оборудование европейского качества. Естественно цена на эту довольно простую модель не самая низкая и составляет порядка 1800 руб.
На что обращать внимание при выборе таймера времени электронного
При покупке следует определиться не только с типом прибора, но также обратить внимание на основные технические характеристики и параметры, влияющие на работу устройства:
- Временные рамки программирования. Здесь всё просто. Если требуется управлять напряжением только на протяжении суток, выбирается простая механическая модель. При необходимости недельного или даже месячного управления, выбирается электронный вариант с наличием соответствующих опций.
- Точность. Данная характеристика больше актуальна для механических моделей. Хотя для большинства задач, которые ставятся перед таймерами, точность до секунд не важна. Для оптимального показателя необходимо выбирать изделия проверенных производителей.
- Нагрузка. В зависимости от нагрузки сети необходимо выбирать соответствующее устройство. Есть модели, которые выдерживают нагрузку в 7 А, 10 А и 16 А. Выбор показателя будет зависеть от мощности, которую потребляет устройство, запитанное через данную розетку.
- Количество линий программирования. Этот параметр показывает, сколько устройств может быть замкнуто на таймер. Самые простые образцы поддерживают всего один прибор, более продвинутые модели имеют 2 и более линии.
- Пыле- и влагозащищённость. Некоторые устройства могут иметь дополнительную защиту от негативного воздействия факторов внешней среды. Это характерно для таймеров, предназначенных к использованию на открытом воздухе.
Существуют образцы, имеющие надёжную защиту от внешних факторов для уличного использования
Как сэкономить электроэнергию на освещении?
Перечислю навскидку несколько.
1. Переходить на светодиодное освещение. Люминесцентные лампы – как вариант, но у них есть несколько минусов: Спектр, задержка включения, опасность для здоровья при разбитии колбы, электромагнитные помехи. Поэтому от них надо отказываться, особенно дома.
2. Ставить различную автоматику – датчик движения, включающий освещение только при движении человека, датчик освещенности, не разрешающий использовать лампочку днем (защита от дурака), импульсный выключатель с таймером, не позволяющий включать свет больше положенного. Сюда можно отнести также проходные выключатели, и дистанционные пульты управления, которые облегчают выключение света с разных мест. У нас на предприятии стоит программа, которая включает освещение в цеху по зонам (над станками), в зависимости от времени суток и и уровня освещенности.
3. Использовать информационные плакаты, вроде “Уходя, гасите свет!“, или “Проверь свет, газ, воду, ключи, телефон!” на выходе из дома. Скандалить с “невыключальщиками”.
4. Максимально использовать естественное освещение. При этом использовать большие окна, стеклянные крыши, световоды, планировать работу так, чтобы не пользоваться искусственным освещением. Бывает, что удачно спиленная ветка за окном уменьшает время горения света в помещении на час-два в сутки.
5. Покупать лампочки меньшей мощности. Правда, если сильно на этом заостриться и жить в сумраке – могут быть проблемы с глазами, головной болью, а что дороже?
6. Разбивать помещение на световые зоны и группы. Например, зал. Люстра (5 рожков) включается через двухклавишный выключатель, включает группы (лампы светодиодные) 5+5 Вт и 5+5+5 Вт. Это общее освещение. Однако, необходимо иметь в каждой комнате местное освещение, по зонам – над креслом, для чтения, ночник, около кровати, настольная лампа на компьютерном (письменном) столе. Увлекаться этим также не стоит – если сидеть в темной квартире с одной лампочкой над письменным столом, из-за большого контраста будут быстро уставать глаза. Кроме того, может “прийти Бабайка”))
Преимущества и недостатки
Умная розетка защитит дом от грабителей при помощи функции “эффект присутствия”
К основным достоинствам умных розеток можно отнести:
- экономию электричества;
- автоматизацию процессов;
- создание удобного графика работы электроприборов;
- возможность управления различными приборами;
- автоматическое и ручное включение;
- охранная функция.
Недостатки:
- неточность хода таймера и шум во время работы у механических изделий;
- сложность ремонта;
- работа электронного таймера даже при отключении электричества.
Механические электророзетки лишены последнего недостатка. Если в доме произошло отключение электроэнергии, приборы не будут работать, как и сама розетка. Электронное устройство продолжит выполнять свои функции, из-за чего рабочий цикл может сбиться.
Принцип работы определяет пять главных типов реле:
- Электромагнитное замедление
. Такой прибор может применяться исключительно в цепях постоянного тока. Задержка во времени происходит из-за дополнительной обмотки, которая препятствует увеличению магнитного потока. - Пневматическое замедление
. Здесь применяется пневматический демпфер, который изменяет отверстие забора воздуха. - Анкерный или часовой механизм
. Здесь электромагнит взводит специальную пружину, которая замыкает реле после отсчета установленного времени. - Использование двигателя
. Здесь применяется синхронный электрический редуктор, двигатель и электромагнит. Первые два элемента сцепляются электромагнитом. - Электронное реле
. Здесь применяются микроконтроллеры, позволяющие программировать задержки включения.
Характеристики таймеров света
Электронное реле времени для света
Это прибор, управляемый микропроцессором. Программируется кнопками, расположенными на лицевой панели.
Показания выводятся на жидкокристаллический дисплей. Питающий элемент – батарея либо аккумулятор.
Его преимущества:
- возможность задания малых интервалов переключения (до 1 минуты);
- высокая точность хода (отклонение < 1 сек/сут);
- сохранение программы при отключении электроэнергии;
- наглядность заданных показателей;
- широкий выбор моделей, отвечающих любым требованиям по периодичности работы, способу монтажа (в электрощит и в розетку) и условиям эксплуатации.
Как недостаток можно отметить только более сложное программирование и потенциальные проблемы при исчерпании ресурса аккумулятора.
Любые задачи по управлению освещением решаются при помощи электронных реле.
Электромеханическое реле времени
Это устройство, в котором механизм отсчета времени работает посредством синхронного электродвигателя, питающегося от сети.
Используется с суточной и реже – с недельной периодичностью работы.
Его программируют при помощи расположенных на лицевой панели рычажков и градуированного колеса.
Существуют мобильные розеточные и стационарные, монтируемые на DIN рейку или в монтажную коробку, модели.
Преимущество электромеханических устройств – простота настройки, но по ряду параметров они уступают электронным:
- ниже точность хода;
- выше минимальный интервал переключения (10-15 минут);
- после отключения электропитания у моделей, не оборудованных аккумулятором или батареей, происходит сбой в программе.
Характерная неисправность для этого вида реле – выход из строя вследствие износа шестерен регулировочного колеса.
Самостоятельному устранению поломка не подлежит – придется обращаться в сервис.
Производители и модели таймеров света
Стремление к повышению комфорта жизни и сбережению энергоресурсов увеличивает популярность таймеров для света. Как следствие, электротехнические компании освоили производство этого вида продукции.
Рассмотрим, какие модели предлагают потребителю европейские производители.
Hager Group (Германия)
Компания основана в 1954 году в Блискастеле. Выпускает низковольтное оборудование, электрошкафы, рубильники, автоматы, розетки GSM. Основные заводы расположены в Германии и Франции. Годовая чистая прибыль – более 1 млрд. евро.
Производит электронные и электромеханические реле света.
| Hager EG071 | Hager EH011 | Hager EG203 |
| Принцип действия | ||
| электронный | электромеханический | электронный |
| Периодичность | ||
| недельный | суточный | недельный |
| Время коммутации | ||
| 1 минута | 15 минут | 1 минута |
| Число контактов | ||
| 1 | 1 | 2 |
| Точность хода | ||
| +/- 1 сек/сут | не указано | +/- 1 сек/сут |
| Номинальный ток | ||
| 16 А | 16 А | 16 А |
| Способ монтажа | ||
| На Din рейку (1 место) | На Din рейку (1 место) | На Din рейку (1 место) |
| Напряжение | ||
| 230 V | 230 V | 230 V |
Представлены модели высочайшего качества. Самый дорогой EG203 обладает рядом дополнительных преимуществ: функцией случайного включения-выключения, пятилетним запасом хода от литиевой батареи, ключом, блокирующим несанкционированное изменение программы.
FINDER (Италия)
Основанная в 1954 году компания специализируется на производстве датчиков движения, розеток с дистанционным управлением, таймеров. Каталог продукции включает более десяти тысяч наименований.
Фирма занимает 3 место в Европе среди производителей электромеханических реле, филиалы открыты в 21 стране.
| Finder 12.01.1 | Finder 12.11.1 | Finder 12.21.2 |
| Принцип действия | ||
| электромеханический | электромеханический | электронный |
| Периодичность | ||
| суточный | суточный | недельный |
| Время коммутации | ||
| 30 минут | 15 минут | 1 минута |
| Число контактов | ||
| 1 | 1 | 2 |
| Точность хода | ||
| не указано | не указано | +/- 1 сек/сут |
| Номинальный ток | ||
| 16 А | 16 А | 16 А |
| Способ монтажа | ||
| На Din рейку (2 места) | На Din рейку (1 место) | На Din рейку (2 места) |
| Напряжение | ||
| 230 V | 230 V | 230 V |
Особенности представленных моделей – небольшое для электромеханических таймеров время коммутации (15 минут) у Finder 12.11.1 и дополнительный вариант питания (24 Вт постоянного или переменного тока) у Finder 12.21.2.
Общие преимущества реле этого производителя – высокий IP (класс защиты изделий) и работа в широком диапазоне температур.
THEBEN AG (Германия)
Компания основана в Штутгарте в 1921 году. Её специализация – выпуск оборудования для контроля и управления электропотребителями (датчики присутствия, датчики на теплые полы, “умные” розетки и т.д). Сегодня представительства фирмы работают в 53 странах.
| Theben-Eltimo 020 S DCF | Theben-timer 26 | Theben-timer 27 |
| Принцип действия | ||
| электронный | электромеханический | электромеханический |
| Периодичность | ||
| недельный | суточный | недельный |
| Время коммутации | ||
| 1 мин | 15 минут | 2 часа |
| Число контактов | ||
| 1 | 1 | 1 |
| Номинальный ток | ||
| 16 А | 16 А | 16 А |
| Способ монтажа | ||
| розеточный | розеточный | розеточный |
| Напряжение | ||
| 230 V | 230 V | 230 V |
Theben-Eltimo 020 S DCF и Theben-timer 26 – стандартные розеточные реле времени. Их общее достоинство – компактность и мобильность.
Вызывает интерес Theben-timer 27 – электромеханический прибор с аналоговым программированием. У него высокая для такого вида устройств (недельная) периодичность и нестандартное время коммутации – 2 часа.
Какой вид прибора лучше выбрать?
Перед тем как совершить покупку, опишите свои требования к прибору. С учетом этих факторов и стоит заняться поиском подходящего выключателя. Решите, где будет установлен выключатель – снаружи или будет встраиваться. После решите какие функции интересуют вас, как владельца прибора. Если необходимо активизировать дополнительный функционал придется прикупить некоторые датчики. Или же выберите модификацию, в которой все элементы уже являются частью конструкции.
При выборе рекомендуется следовать таким пунктам:
- Учитывайте напряжение, на которое рассчитана работа изделия.
- Определитесь с типом управления – механическим или цифровым.
- Место установки – в розетку, подрозетник, распредкоробку.
- Учитывайте условия эксплуатации, необходима ли защита от влаги.
Учитывайте и периодичность, указанную на таймере выключателя. Если функции предположительно осуществляются несколько раз в сутки, то стоит выбрать суточные модели. На выбор представлены и варианты недельным или месячным таймером.
Более сложная модификация устройства подходит для управления несколькими приборами и питающими линиями
При выборе производителя, стоит обратить внимание на модели известных и проверенных марок. Часто положительные отзывы оставляют про выключатели компании Legrand, Feron, Livolo, Orbis
Применение выключателя с задержкой отключения откроет перед вами новые возможности. Стоит сочетать изделие вместе с опцией «умный дом». Такой подход позволит обеспечить комфортные условия проживания и в тоже время сберечь ресурсы. Благодаря четко установленному интервалу владельцы жилья могут не переживать, если забудут отключить свет. За них это сделать устройство в определенное время. Повышенные меры безопасности в современном мире уже давно стали нормой. Стоит только определиться с моделью, которая подойдет с учетом ваших нужд, ведь зачем переплачивать за функционал, который может так и не пригодиться. Ознакомившись с разнообразием моделей, подобрать подходящий вариант будет проще. При этом изучите технические характеристики выключателя с задержкой отключения, изучите правила программирования прибора. Хорошо, если он сможет функционировать при отключении электропитания.
Как пользоваться розеткой с таймером
Как выбрать именно ту модель, которая пригодиться конкретно вам? Для этого рассмотрим по каким критериям и функциям вообще выбирается розетка с таймером. Отличаются они типом управления, о которых мы же упоминали, сложностью программатора, нагрузкой и другими параметрами.
Время программирования – в зависимости от типа розетки выбирается максимальное время, на которое можно запрограммировать включение-выключение необходимых приборов. Обычно минимальный показатель составляет 24 часа, а максимальный – неделя и даже месяц. Последнее встречается довольно редко и относиться к очень дорогим устройствам, которые используются в системах умный дом.
Точность таймера – больше относиться к механическим вариантам, так как недорогие модели могут показывать не самый точный отсчет. Хотя для простых действий, типа полива и включения фильтрационного насоса, особая точность не требуется, только правильная цикличность.
Советуем выбирать проверенных производителей с хорошей репутацией. Отлично работают розетки с таймером немецкого производства, хотя некоторые российские и китайские производители тоже выпускают очень неплохую продукцию: Theben и Brunnenstahl (Германия), Feron и Camelion (Россия).
Нагрузка – обычно стандартным параметром нагрузки для большинства моделей является 16А, также можно выбрать 10А, 7А или, если требуется мощная пропускная способность, есть аппараты на 40А. В зависимости от необходимой вам нагрузки выбирается тип устройства. То есть если прибор потребляет 5 кВт электроэнергии, что соответствует 25А, то естественно, что 16А будет явно недостаточно.
Количество линий программирования – в простых недорогих розетках с таймером обычно одна линия, на которую можно подцепить только одно устройство. Более дорогие модели поддерживают 2 и более линий для подключения и программирования работы нескольких электроустройство.
Защита от влаги и пыли – некоторые модели обладают уровнем защиты от влаги и пыли, чтобы можно было использовать их на открытом воздухе – тут выбор за вами. Если планируете часто использовать устройство вне дома, то желательно подобрать розетку с сертификатом защиты не ниже IP40.
Стоимость – в зависимости от сложности функционала, типа розетки и страны-производителя меняется цена. Не всегда, то что дороже лучше, но в большинстве своем более дорогие модели имеют хороший функционал, качественную сборку, более надежные и долговечные и такими таймер-розетками удобнее пользоваться.
Простая схема подключения
Для начала будет рассмотрена самая простая схема подключения реле времени. Первым делом нужно закрепить прибор на стене, он должен размещаться в строго вертикальном положении с допустимым отклонением примерно 10 градусов.
Также нужно учесть, что нормальная работа прибора возможна в диапазоне от –10 до +50 ºС. При этом максимально допустимая влажность должна составлять 80%.
Нужно убедиться в том, что прибор надежно закреплен. Также следует обесточить сеть. Только после этого можно приступать к его подключению. Нужно снять крышку реле и заземлить прибор. Затем подключить электрическую сеть к контактам, как показано на рисунке ниже.
Контакты, которые пронумерованы цифрами 1 и 2 используются здесь для подачи напряжения от сети 220 В. Для представленной на схеме модели таймера, питание подводится в верхней части, а для управления выключением и включением предусмотрены контакты в нижней части прибора.
В данном случае на разрыв отводится фазный проводник, а ноль подается на нагрузку (в данном случае электролампы).
Средний контакт под номером 4 использован для подачи фазы от электрического щита, она может коммутироваться отдельно с подключениями 3 или 5.
Соединение 4–5 является нормально открытым (н.о.), а 3–4 нормально замкнутым (н.з.). (Для тех, кто не понимает слово «нормально» – состояние, когда выходное реле не сработало, в том числе, когда нет напряжения питания на клеммах 1–2).
Это довольно простое подключение и выполнить его способен даже начинающий электрик.
Разновидности розеток с таймером включения и выключения, которые можно купить
Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе.
ФОТО: 220volt.com.ua Механические модели – самый простой тип прибора для включения/отключения электричества

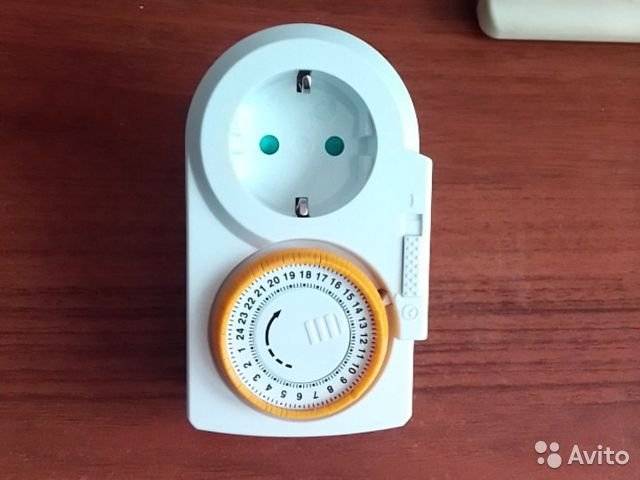

Механический таймер включения и выключения электроприборов
Простой вариант, который функционирует по принципу обычного часового механизма. Пользователю требуется только, словно будильник, завести прибор на определённое время. После того, как реле обратного отсчёта времени отработает, произойдёт включение или отключение питания.
Механические модели также можно разделить на два типа: имеющие рычаг, посредством которого осуществляется выставление времени, или кнопки, используемые для программирования срабатывания.
ФОТО: static-eu.insales.ru Электрические таймеры позволяют выставлять время на сутки и на неделю

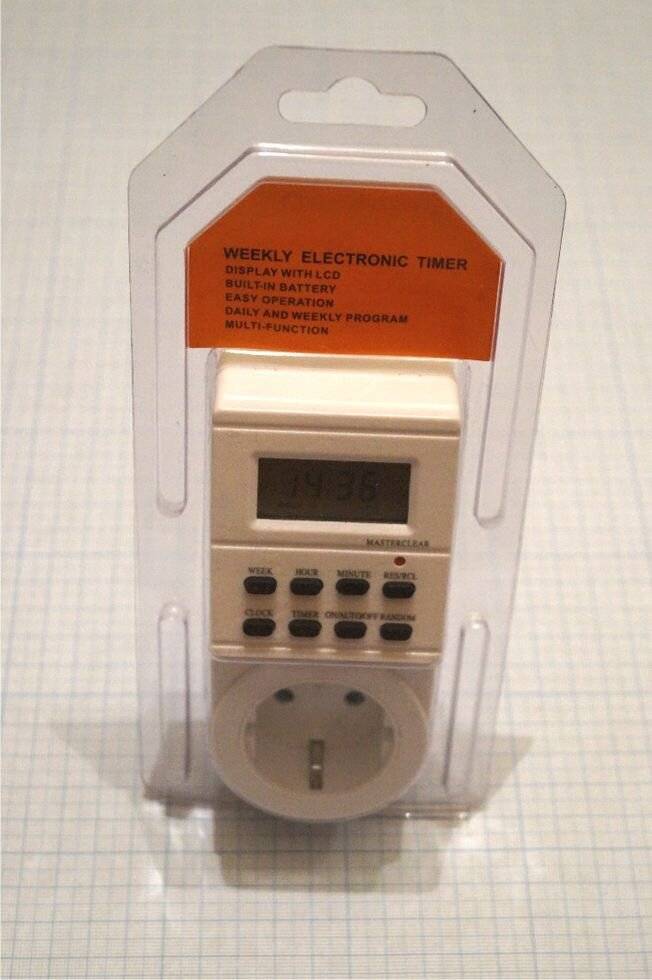

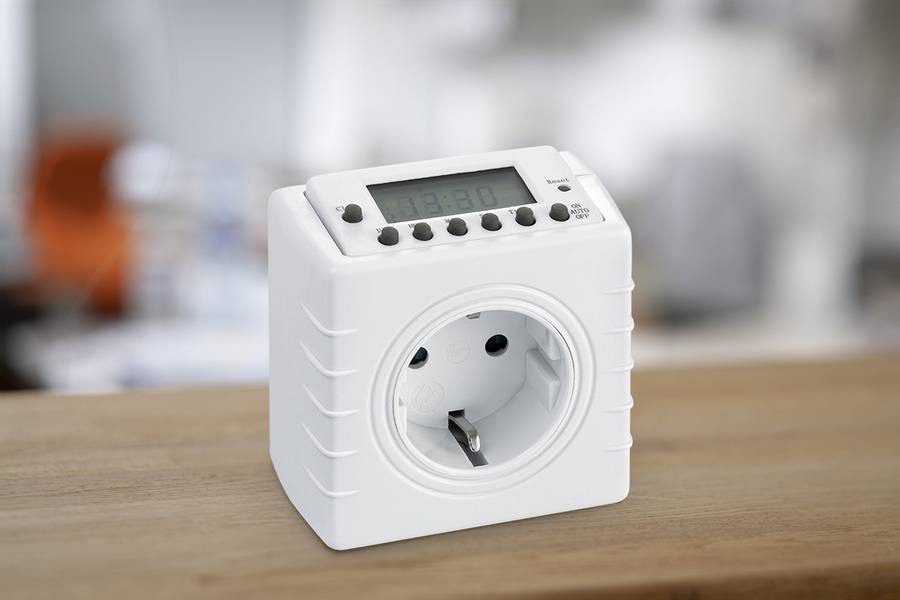

Таймер розеточный электронного типа
Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.
ФОТО: www.fiyatgrafik.com Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку
Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:
- Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
- Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.
ФОТО: conrad.ru Таймер на дин-рейку может быть как электрическим, так и аналоговым
Таймер на дин-рейку
Ещё одной разновидностью таймеров для управления электрическими приборами в доме или квартире является реле, которое монтируется на дин-рейку или, проще говоря, встраивается в линию проводки щитка. Внутри также имеется простейший программатор для выставления режима работы. Существует возможность настройки как суточной, так и недельной программы.
ФОТО: квант-спб.рф Электрические таймеры имеют встроенный аккумулятор для сохранения настроек
Статья по теме:
Таймер освещения типа ТО-2
Внешний вид таймера ТО-2
Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.
Применение
- Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
- Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
- Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.
Принцип работы
- Контроллер сравнивает показания встроенных часов астрономической таблицей и передает сигналы на два реле.
- Реле №1 включает таймер для света только по показаниям строенных часов.
- Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).
Настойка прибора
Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.
Преимущества
- Наличие шестиразрядного индикатора;
- Возможность установки на DIN-рейку;
- Снижение финансовых затрат на электроэнергию;
- Стойкость оборудования к температурным перепадам;
- Возможность работы в сетях 50…300 В;
- Быстрое перепрограммирование;
- Сохранение заданных настроек при отключении внешнего питания;
- Электронный дисплей, на котором отображаются параметры устройства.
Подготовительные работы перед включением устройства
- Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
- Установить прибор и выключатель в щит управления освещением;
- Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
- Подать напряжение на устройство.
Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).
Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.
Режимы
- Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
- Настройки. Установка текущей даты и времени.
- Проверки. Тестовый режим проверки работоспособности устройства.
- Уставки. Корректировка установленных ранее рабочих значений прибора.
Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях
Особенности работы таймера
Применение реле времени поможет не только рационально управлять бытовыми приборами, но и позволит обеспечить экономию электроэнергии. Например, возможно использование выключателя с задержкой времени. Качественный прибор должен обладать следующими характеристиками:
- Необходимо, чтобы таймер обеспечивал работу в течение промежутка времени, достаточного для выполнения планируемых задач. Реле может, например, использоваться для управления чайником в течение ближайшего часа или на протяжении нескольких недель для регуляции работы отопительного котла.
- Должны быть предусмотрены все необходимые функции управления, чтобы обеспечить полноценную работу с оборудованием.
- Необходима высокая точность работы встроенных часов. При подаче сигнала не должна возникать разница во времени от поступления команды до срабатывания тех реле, которые обеспечивают активизацию или выключение соответствующей техники.
- Таймер должен обладать достаточной дискретностью для точного выполнения запрограммированных действий.
Этот прибор является сложным электронным устройством, которое может быть запрограммировано пользователем для различных целей.
Электромеханический таймерИсточник sovet-ingenera.com
