Установка и правила эксплуатации датчиков теплого пола

Что делать если датчик установлен неправильно?

В процессе черновых работ исправить ситуацию очень просто. Достаточно проштробить канавку немного дальше и, используя дополнительный кусок гофры диаметром 10 мм, завести датчик немного дальше.

Недостаток длины кабеля датчика исправляют путем перемещения настенного регулятора ниже по уровню или добавлением провода аналогичного сечения с последующей изоляцией.

Если работы завершены и проведена чистовая отделка – уложен кафель, необходимо:

  • удалить кусок плитки, под которой размещен датчик теплого пола;
  • расчистить конец углубления, в котором уложена гофра;
  • удалить пробку (заглушку) датчика;
  • отрезать датчик от провода;
  • добавить необходимую длину провода;
  • запечатать удлиненную часть в новой гофре 10 мм;
  • уложить в добавленную канавку;
  • нанести плиточный клей и положить плитку.

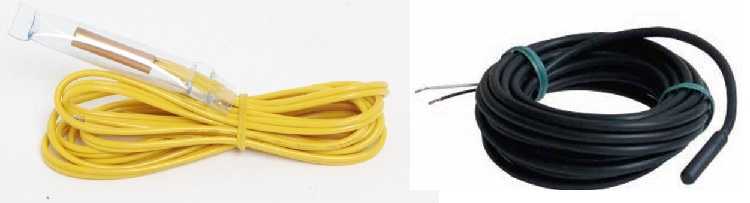

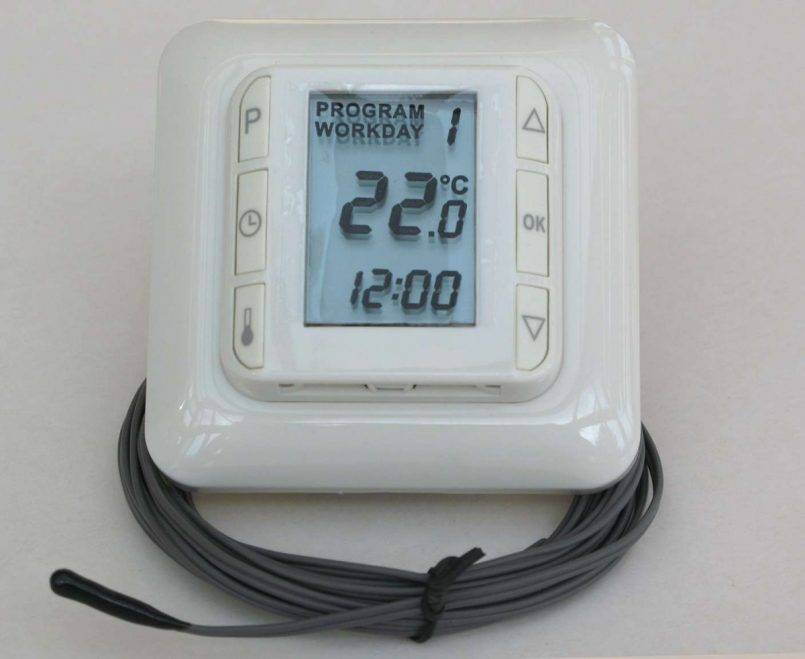

Что такое термодатчик?

В комплекте с нагревательными элементами для тёплого пола идёт термодатчик. Он представляет собой полупроводник, терморезистор. К нему подключается медный провод, который соединяется с терморегулятором. Резистор защищён гелевой оболочкой и колбой из термостойкого стекла.

Данное устройство заключено в плёнку из ПВХ. Она защищает датчик теплового пола от механического разрушения. Длина медного провода может достигать 50 м, но необходимо помнить, чем длиннее проводник, тем больше погрешность показаний температуры. Подобное оборудование используют для «тёплого пола» под стяжку.

Если напольная система не предусматривает выполнение стяжки, то используют мягкий датчик температуры для теплового пола. Он представляет собой резистор и проводник, которые заключены в защитную оболочку из ПВХ. Стеклянную трубку и гелевую прослойку не используют. Мягкий датчик выбирают для электрического тёплого пола из термоплёнки или кабельных матов. Облицовкой может быть паркет или ламинат.

Медный провод подключают к терморегулятору. На контролирующем устройстве имеется схема подсоединения датчика. В регуляторе располагается пластина, которая чувствительная к перепадам температур. Вместе с медным проводом и кабелем электрической сети она образуют единую цепь. Как работает блок управления?

  • Датчик располагают на полу между нагревательных элементов.
  • Терморезистор нагревается, тепло передаётся по медному проводнику.
  • Регулятору задаётся определённый режим, на который настроена чувствительная пластина.
  • Если температура резистора выше заданного показателя, то пластина это улавливает через медный проводник и изгибается. Электрическая цепь размыкается. Питание от сети перестаёт подаваться к нагревательным элементам пола.
  • При охлаждении напольной магистрали пластина охлаждается и выпрямляется. Цепь замыкается. Ток начинает подаваться в систему отопления.

Рекомендуем: Как выполнить монтаж плёночного тёплого пола?

Автоматика для электрического обогрева может иметь сложную схему. Данные о тепловом режиме подаются не только с поверхности пола. Устанавливаются датчики для измерения температуры воздуха в помещении и вне дома. Контролирующая система анализирует показатели, сравнивает с установленной нормой и определяет, отключать или включать систему отопления.

Датчики температуры водяного тёплого пола или электрообогрева позволяют регулировать работу системы отопления в автоматическом режиме. Она перестаёт функционировать, если в ней нет необходимости. Это позволяет экономно расходовать электричество, снижает финансовые расходы. Если в доме установлен блок управления с программным обеспечением, то регулировать обогрев можно с помощью компьютера.

Наиболее востребованы терморегуляторы и измерительные приборы следующих , «Rexant», «Ferroli», «Ballu», «Teplolux». Оборудование для тёплого пола предлагается приобрести в специализированных магазинах Москвы, Санкт-Петербурга, Казани и других больших городов.

Схема подключения терморегулятора теплого водяного пола

Схема подключения терморегуляторов к коллектору с сервомотором

Данная конструкция не требует обязательной установки прибора, как, например, электрические полы. В случае, когда котел не пользуется питанием от электричества,  больших финансовых затрат при малой оптимизации работы нагрева не будет.

Существует вариант регулировки обычным ручным образом с ориентиром на субъективные предпочтения, но только в том случае, если пол является единственным нагревательным прибором и котел не поднимает температуру выше +50 градусов. Но если в доме (в системе) есть и другие нагреватели: радиаторы, контур ГВС, терморегулятор для водяного пола к монтажу обязателен.

Самая простая схема подключения – установка термостатической головки  с датчиком выносного типа на двухходовой клапан. В этом случае заполненная термочувствительным веществом головка, мгновенно среагирует на любые изменения: при нагреве вещество расширится, при охлаждении сожмется, тем самым открывая или перекрывая подачу теплоносителя.

Схема подключения терморегулятора для водного пола:

  1. сервопривод монтируется на обратную гребенку коллектора для теплого водяного пола;
  2. от коллектора протягиваются провода к прибору регулятора, оснащенному показателем температурного режима воздуха;
  3. коробка распределителя для привода и термостата размещается в шкафу коллектора уровнем выше гребенок;
  4. кабель от распредкоробки выходит на распределительный щиток.

Электрический сервопривод для регулировки температуры водяного пола

Что такое сервоприводы водяного пола? Это приборы, без которых регулировка температурного режима жидкого водяного теплоносителя не представляется возможной. Представляя собой малоформатные электротермические устройства, открывающие/закрывающие подачу носителя, сервоприводы функционируют посредством сильфона – цилиндра, наполненного веществом, имеющим особенность менять объем под воздействием температуры.

Сегодня производители предлагают два вида сервоприводов: открытые и закрытые. Разница в показателях положения клапана:

  • в открытых конструкциях клапан открыт до появления сигнала нагрева/охлаждения (при котором закрывается),
  • в закрытых – клапан в нормальном состоянии закрыт до появления сигнала, при котором открывается.

Выбор зависит от предпочтений пользователя, однако специалисты советуют сервомоторы открытого типа из-за того, что даже в случае поломки, вода в системе продолжит функционировать и полы не заморозятся.

Подключение сервопривода не представляет труда. В зависимости от типа термостата, возможно подсоединение:

  1. при наличии термостата, управляющим единичным контуром теплого пола, монтаж осуществляется соответствующими проводами;
  2. если прибор мультизонального типа, провода заводятся от соответствующих клемм.

Таким образом, сервоприводы выполняют не только роль пропуска/закрытия теплоносителя, но и защитную функцию. Закрытое положение подает сигнал об окончании работы насоса, что продлит срок эксплуатации всего оборудования – насос не будет работать вхолостую, а значит, риск выхода системы из строя из-за повышенного давления, будет минимизирован.

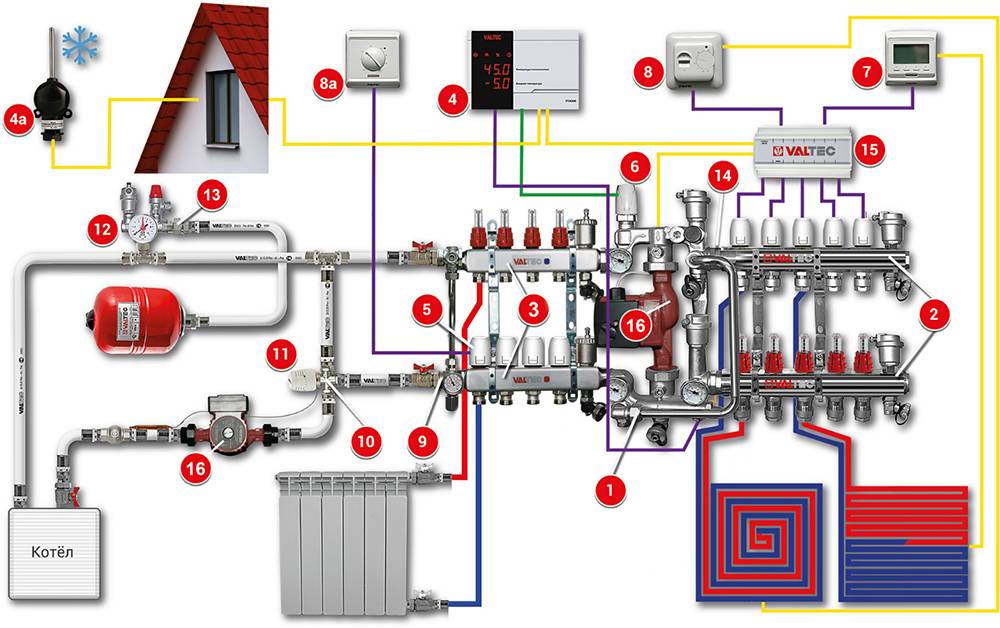

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

Артикул Наименование Производитель
1 VT.COMBI.S Насосно-смесительный узел VALTEC
2 VTC.596EMNX Блок коллекторный с расходомерами VALTEC
3 VTC.586EMNX Блок коллекторный из нерж. стали VALTEC
4 VT.K200.M Контроллер с погодозависимым управлением VALTEC
VT.K200.M Датчик температуры наружного воздуха VALTEC
5 VT.TE3040 Электротермический сервопривод VALTEC
6 VT.TE3061 Аналоговый сервопривод VALTEC
7 VT.AC709 Хронотермостат электронный комнатный с датчиком температуры пола VALTEC
VT.AC601 Комнатный термостат VALTEC
8 VT.AC602 Комнатный термостат с датчиком температуры тёплого пола VALTEC
9 VT.0667T Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях VALTEC
10 VT.MR03 Клапан трехходовой смесительный для поддержания температуры обратки VALTEC
11 VT.5012 Термоголовка с выносным накладным датчиком VALTEC
12 VT.460 Группа безопасности VALTEC
13 VT.538 Сгон-отсекатель VALTEC
14 VT.0606 Сдвоенный коллекторный ниппель VALTEC
15 VT.ZC6 Коммуникатор VALTEC
16 VT.VRS Насос циркуляционный VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Монтаж

Выше мы уже рассказали, какие есть виды датчиков и терморегуляторов. Теперь ознакомимся с правилами их монтажа в пол, так как монтаж наружных устройств, как правило, трудностей не вызывает. Желательно приобретать датчик и терморегулятор одного производителя. Датчик теплого пола монтируется от стены на расстоянии не меньше 50 см. Обязательно его располагать между нагревательными элементами, на примерно одинаковом расстоянии от одного и от другого. Повторим, разумнее всего для пола с мягким покрытием помещать датчик в гофрированную трубку, один конец которой нужно герметично закрыть, а другой направить к терморегулятору. Крепится трубка монтажной лентой. Для полов с твердым покрытием нормы расположения терморегулирующих устройств идентичны.

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

  1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
  2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
  3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

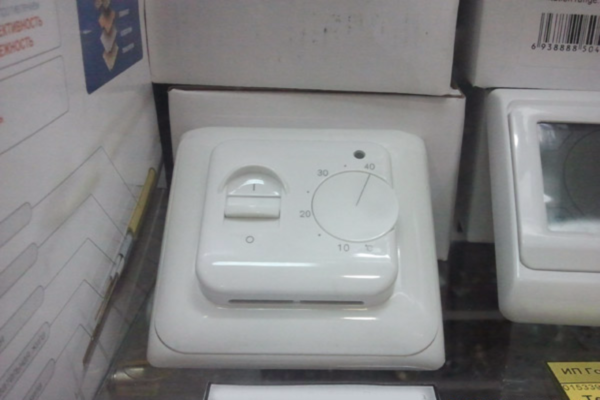

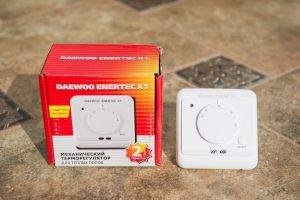

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

  • Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
  • Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
  • Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
  • Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
  • Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
  • Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Подключение терморегулятора

Как подключить теплый пол к терморегулятору?

В отличие от электрических полов, в водяном тёплом поле наличие терморегулятора не обязательно.

Но его установка избавит от хлопот с поддержанием комфортной температуры.

Под терморегулятором понимается целая система приборов:

  • Термостаты устанавливаются в каждой комнате и передают через коммутатор информацию о температурах.
  • Сервопривод – исполнительный механизм, который по команде открывает или закрывает подачу теплоносителя в нужный контур.

Терморегуляторы могут быть механическими и программируемыми. Первые управляются поворотом ручки или кнопками, но в любом случае человеком. Программные стоят дороже, управление немного сложнее, но они могут снижать температуру или отключать систему ночью, когда хозяина нет дома, в определённые дни недели и т. д. Этим экономятся ресурсы, и прибор окупает себя.

Терморегулятор может быть накладным и встраиваемым (т. е. устанавливается на стену при помощи саморезов или заглубляется в стену). На работу способ установки не влияет – всё зависит от интерьера и вкуса хозяина.

Для водяных полов датчик терморегулятора обычно измеряет t в помещении, а не у поверхности пола (система более инертна, чем у электрического варианта). Но при этом подходе сквозняки могут давать погрешности. Теплый пол нужно подключать по схеме соединения.

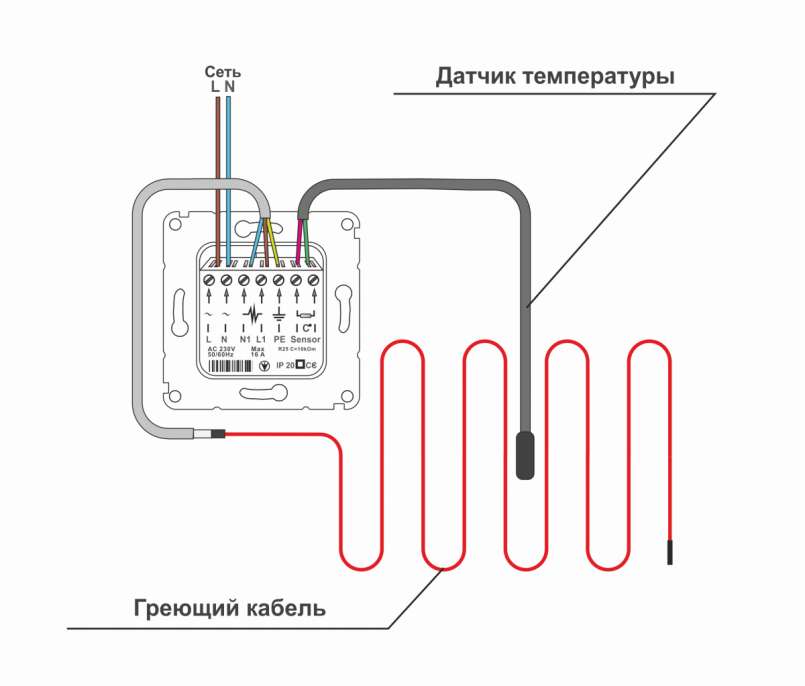

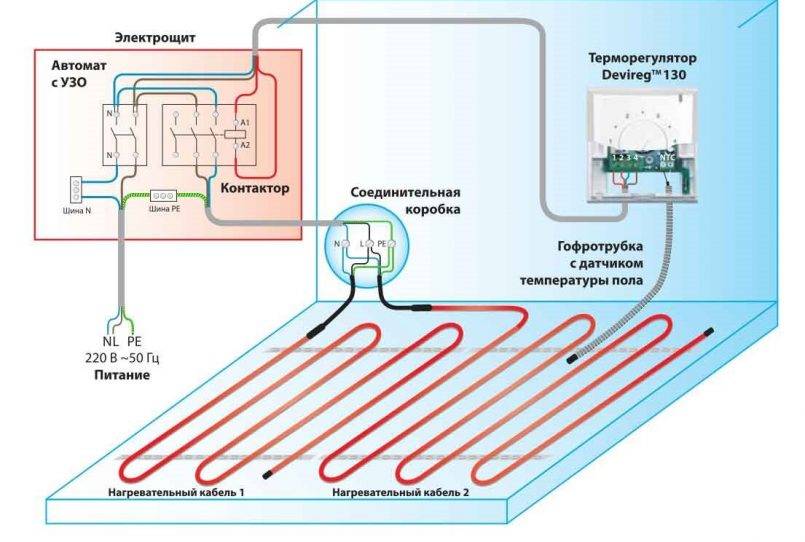

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола к терморегулятору:

  • Выбор подходящего места. Чтобы показания были точными, на стене, где будет датчик не должно быть радиаторов. На прибор не должен падать солнечный свет. Высота от пола – 1-1,4м.
  • Если контур один – коммутатор не нужен. Термостат напрямую соединяется с сервоприводом.
  • Либо терморегулятор ставится в цепь управления циркуляционным насосом. В этом случае все контуры будут взаимосвязаны, и температура будет регулироваться одинаково по всему дому.
  • Проверить работу можно при помощи внешнего термометра. Установить нужный режим терморегулятора и измерять t в месте установки термодатчика в течение нескольких часов. Не должно быть сильных колебаний температуры.

После того, как система будет собрана, осуществляется проверка её герметичности. Удачное испытание позволяет перейти к следующему этапу – заливке стяжки и финишному покрытию пола.

Производить работы по залитию стяжки нужно, не отключая воду, чтобы трубы были под давлением и не деформировались.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

  • рядом не должно быть источников тепла или холода;
  • на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
  • нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

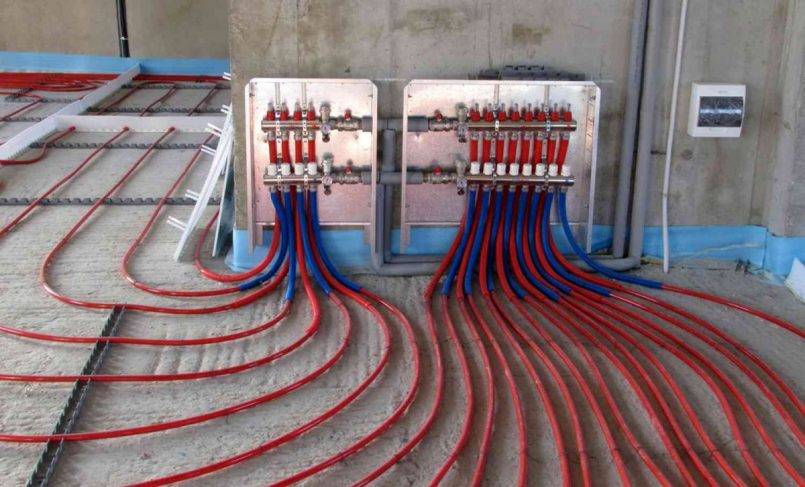

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Виды регуляторов водяного пола

Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.

При монтаже устройства контроля воздуха соблюдаются правила установки прибора:

  • устройство устанавливается на высоту 1 метра;
  • подключается к отдельной розетке;
  • устройство не нагревается под влиянием посторонних нагревателей или солнечного света.

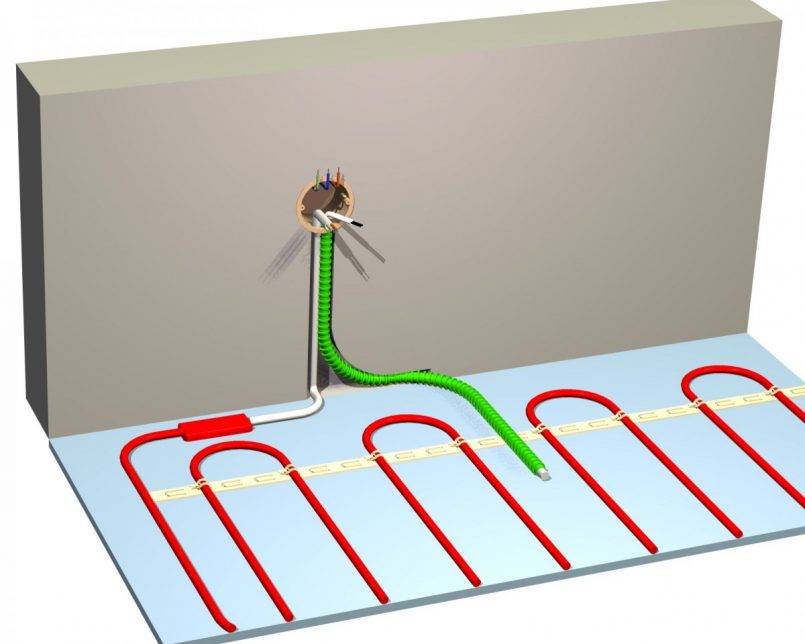

Датчики теплого пола на самом покрытии устанавливаются:

  • устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
  • один край провода с измерителем устанавливается в гофрированную трубу;
  • другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
  • поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).

Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.

 Подразделяются датчики по типам:

  • аналоговый (электронно-механический).
  • сенсорный или кнопочный (цифровой).
  • с автоматическим программированием;
  • мультизональные;
  • радио термостаты и контроллеры.

Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

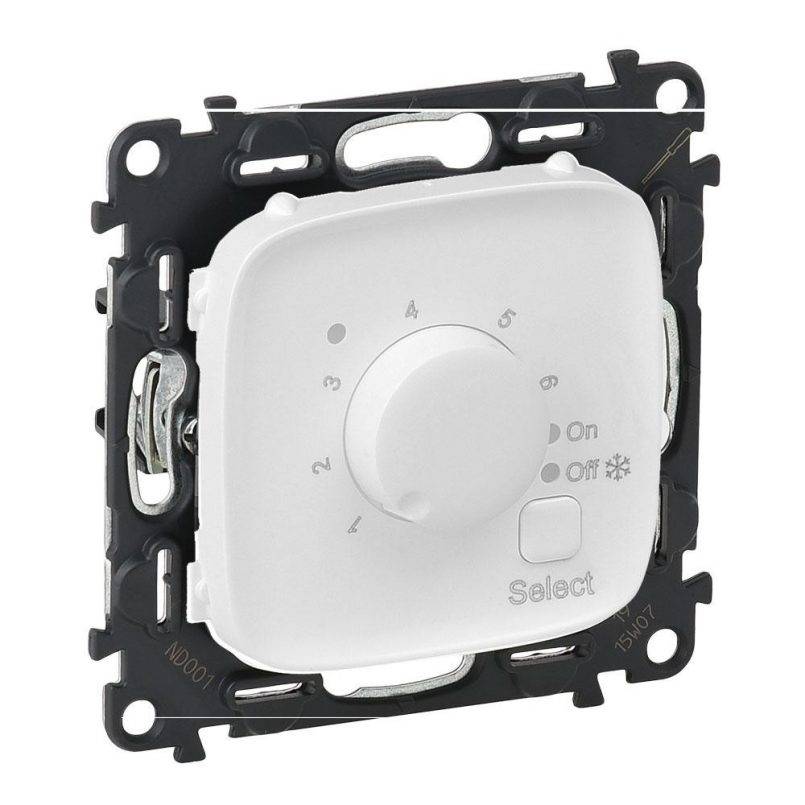

Механические модели

Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.

Электронные модификации

Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при  использовании энергоресурсов. Некоторые  измерители автоматически отключаются на установленное время.

Программируемые регуляторы температуры

Работает регулятор не только по заданному графику.  Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.

Сенсорные

На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.

Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.

Радиотермостаты и радиоконтроллеры

Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.

Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.

Он отличается такими показателями:

  • радиосигнал управляет специальными сервоприводами;
  • переносной термостат, на который поступают показания;
  • радиоконтроллер корректирует сигналы, подает их на сервоприводы.

Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.

Радиотермостат выполняет функции, заложенные по программе:

  • определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
  • полуавтоматическое управление;
  • регулирует подачу нагретой воды;
  • независимо от внешней погоды, поддерживает комфортную температуру воздуха.

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

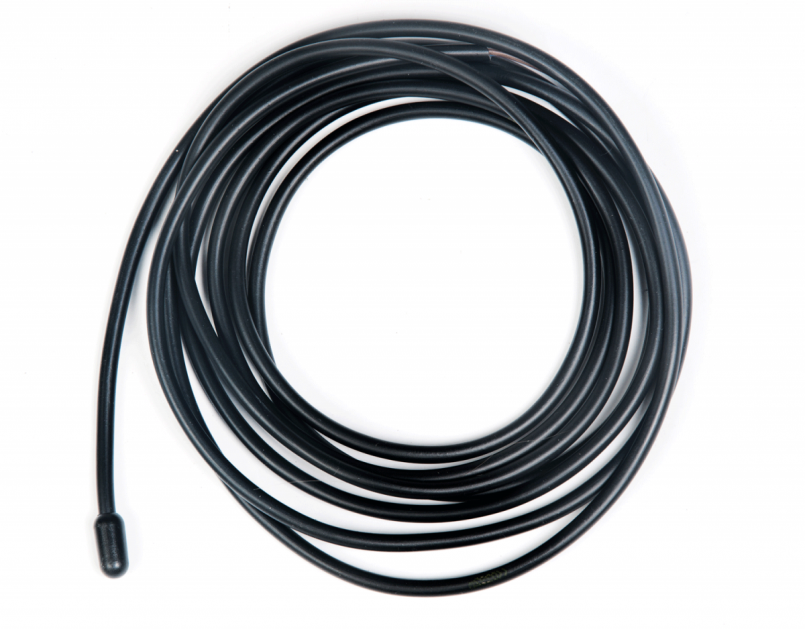

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Зачем нужен датчик температуры

Любая система отопления должна иметь определенные детали – некоторые из них необходимы для ее работы, другие же используются для более удобного использования или контроля. Именно к последним и относится датчик температуры в целом.

Даже с самым обычным отоплением, если оно автономное, нередко устанавливаются определенные системы, одна из которых отвечает за контроль уровня температуры.

Если посмотреть на фото датчика температуры теплого пола, то можно заметить, что визуально он обычно из себя представляет довольно простой прибор, который помогает собирать данные о температуре в определенных местах. Зачем он нужен?

Прежде всего стоит отметить, что система подогрева пола может функционировать вполне успешно и без него, ведь наиболее важной деталью является сам термостат, который дает возможность регулировать уровень нагрева.

В то же время датчик температуры в теплом полу нужен для того, чтоб вы могли контролировать именно уровень нагрева. Все дело в том, что в зависимости от типа самого пола, его отдельные участки могут в какой-то момент либо перестать работать, либо начать обогревать не столь эффективно, как это было задумано.

В такой ситуации хорошо будет, если вы сможете максимально быстро обнаружить проблемный участок, ведь может случиться и обратное – отдельные элементы могут начать греться более сильно, такое ведь тоже случается.

На этот случай вместе с теплым полом устанавливаются сразу несколько датчиков температуры, которые помогают следить за общей ситуацией.

Датчик инфракрасного теплого пола

В последнее время появился третий тип теплых полов. Для его монтажа используется инфракрасная пленка. Она более экономична, чем другие варианты систем обогрева, более легкая в укладке (не требуется ни особых знаний, ни раствора), пленка укладывается на стяжку под любое покрытие. Датчики и терморегуляторы для такого инфракрасного пола необходимы так же, как и для других типов систем обогрева. Какой вид устройств выбрать для такого современного пола, зависит от хозяина жилища. С инфракрасной пленкой можно использовать любой из рассмотренных видов, но лучше брать внутренний датчик и программируемый терморегулятор. Система монтажа также несложная. Датчик помещают на пленку либо под нее так, чтобы он находился в месте подключения. Терморегулятор монтируют на ближайшей от датчика стене.

Последовательный и параллельный тип смешивания

Последовательный тип смешивания считается более правильным в плане теплотехники.

Циркуляционный насос работает на подачу воды к полу. Температура выходного потока в сторону котла здесь такая же, как у пола.

Результат – высокая производительность. Хотя последовательная схема подключения более эффективна, она требует тщательного расчёта.

Если допустить ошибки в расчётах, то может так случиться, что до последней комнаты вода дойдёт уже остывшая.

В параллельном подключении из-за разделения линий потока, частично теряется энергия. Но плюс в том, что все ветки системы работают параллельно, и каждая из них может быть отключена без ущерба для отопления в целом. Для этого на все отводы ставится запорная арматура. Параллельная схема проще и больше подходит для непрофессионалов.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.

Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Как подключить теплый пол к системе отопления

Законодательство РФ не разрешает производить монтаж ВТП в многоквартирных домах. С аналогичной целью также нельзя использовать водопровод с горячей водой.

Поэтому схемы подключения теплого пола к системе отопления с успехом реализуются в загородных домах. На каком варианте из них остановиться зависит от конструктивной специфики и конфигурации существующей отопительной системы.

Однотрубная схема

Теплый пол подключают за крайним в разводке радиатором. Сначала монтируют циркуляционный насос, затем врезают трубы подачи и «обратки».

Регулировка осуществляется с помощью коллектора. Нагретая вода от котла протекает последовательно по всем радиаторам и только потом попадает в трубопровод ВТП.

Двухтрубная схема

Контур ВТП подключают к трубам подачи и «обратки» крайнего в разводке радиатора. Теплоноситель циркулирует от котла и назад так же, как в однотрубной отопительной системе.

Регулировка в этой схеме осуществляется с помощью двух шаровых крана. Недостатки:

  • Поток воды идет по пути наименьшего сопротивления.
  • В мороз, когда приходится сильней топить, пол прогревается настолько, что на него нельзя наступить.

Терморегулирующий комплект

Простой и недорогой вариант подключения системы «теплый пол» с одним контуром. Монтажный комплект состоит из трех элементов:

  • Температурный ограничитель для воды.
  • Вентиль для регулировки температуры в доме.
  • Автоматические воздухоотводчики.

Схема с монтажным комплектом подходит для двухтрубной разводки. Горячий теплоноситель, нагретый в котле до 70–80 °С, заполняет петли ТВП. После чего термоголовка закрывает доступ к подаче. Когда вода в контуре остывает до пороговой температуры, заслонка открывается и подается новая порция.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
