Монтаж ламината
Ламинат на теплый пол устанавливается как обычно, после полного высыхания стяжки, можно использовать как замочное, так и клеевое соединение.
Существует несколько особенностей укладки ламината на теплый пол.
Если применялась стяжка, то после затвердевания её необходимо прогреть. Включаем нагрев тёплого пола на минимум и постепенно прибавляя по 5 ºC в день доводим мощность до половины. Затем отключаем и даём стяжке остыть. При установке ламината нельзя наступать на инфракрасный плёночный пол, так как поломка одного из модулей может привести к неправильной работе всей системы.
Дополнительные советы
Безусловно, система теплого пола является удачным средством отопления помещения, так как подогревает одновременно всю его площадь.
На подогрев не уходит большое количество энергии, что делает его менее затратным и более удобным.
Если вы решились на его установку, то рекомендуется устанавливать сразу во всех комнатах.
Благодаря особенностям данной системы в сравнении с конвекционной, при нагревании в воздух не поднимается пыль и сор.
В отличие от обычной системы отопления, он более эффективен, быстрее справляется со своей задачей и потребляет меньше электроэнергии или воды.
Теплый пол может не только заменить систему отопления, но и доставить немного уюта и комфорта холодными зимними вечерами.
Нам будет очень приятно, если вы найдёте время и повод поделиться своим мнением!
СНиП стяжки пола
- ›
- Характеристики стяжки
Многих интересуют такие данные, как СНиП стяжки. Каждый, кто сталкивается с подобными работами, хочет убедиться в том, что их выполнение ведется с соблюдением необходимых правил. Также такая информация пригодится специалистам при расчете нагрузки на несущие перекрытия и выведения максимально допустимого слоя.
Кроме того, толщина, вес (нагрузка), плотность и теплопроводность – это характеристики стяжки, знание которых необходимо для возведения идеального основания без чрезмерного увеличения массы. Если пренебречь этими величинами, то меньшее зло, которое может случиться – это неоправданное увеличение затрат на покупку материалов. Большее – когда несущие плиты начнут разрушаться под излишней нагрузкой.
СНиП полусухой стяжки
- толщина полусухой стяжки пола (высота слоя), как и любой иной, должна равняться минимум 20 мм (но даже в при этом желательно ее армирование волокнами фибры, иначе существует очень высокий риск появления трещин);
- вес полусухой стяжки на 1 м2, при ее высоте 50 мм, будет достигать около 100 килограммов (с помощью простых просчетов, можно вычислить реальные показатели, а указанную массу реально уменьшить, досыпав гранулы пенополистирола);
- прочность полусухой стяжки пола варьируется в пределах от М150 до М180 (без учета добавления пластификаторов, армировки и прочих примесей; указанного значения вполне достаточно для большинства целей, однако исключение могут составлять промышленные помещения и площади, где проходит тяжелая техника);
- плотность полусухой стяжки обязана находиться в пределах 2000-2100 кг/м3 (при стандартном способе приготовления).
- Принимаем звонок или заявку с сайта
- Бесплатный выезд мастера на объект
- Расчет и составление сметы
- Выполнение процесса монтажа
- Сдача работ и проведение оплаты
СНиП сухой стяжки

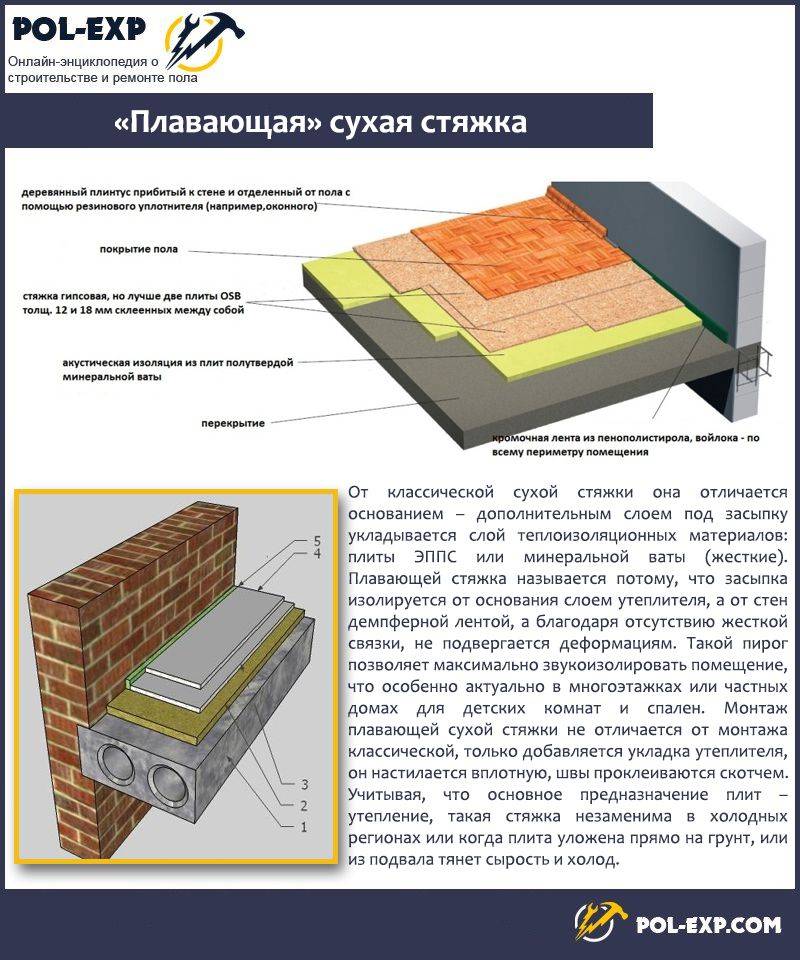

Отдельного внимания заслуживает вариант, когда основание организовывается не заливкой, а методом настила предназначенных для этого материалов. Здесь критерии несколько другие и очень сильно зависят от того, какие компоненты применяются:
- толщина сухой стяжки пола напрямую связана с используемым листовым покрытием – ДСП, гипса, ОСБ и так далее (уровень его поднятия должен рассчитываться в каждом случае отдельно – показатель определяется множеством факторов);
- вес сухой стяжки на 1 м2 (нагрузка) минимальный (также зависит от особенностей используемых расходников, но он существенно меньше самого легкого варианта бетонной заливки);
- прочность сухой стяжки пола куда ниже цементной (но и применяется она по большей части в жилых помещениях, где ее с лихвой хватает);
- плотность сухой стяжки следует высчитывать из тех же свойств листового спецматериала (у ОСБ, гипса и фанеры значения разные, но критичные отличия Вы вряд ли найдете, ведь каждый из них изготавливался для одной цели).
СНиП цементно-песчаной стяжки
Что касается самого распространенного из капитальных способов организации покрытия, то здесь характеристики фактически такие же, как и у изготовленного полусухим методом. И дело, конечно, в том, что здесь используется тот же цемент, песок и дозволяется добавление таких же примесей. Итак:
- толщина цементно-песчаной стяжки пола не должна быть меньше 2-2,5 сантиметра (большая граница может варьироваться до значительных величин от 100 мм и более, если берутся армирование или пластификаторы);
- вес цементно-песчаной стяжки на 1 м2 при минимальном слое равняется 40-50 кг (более высокие можно облегчать различными добавками, например, гранулами пенополистирола);
- прочность цементно-песчаной стяжки пола завидная, как и у любой другой капитальной конструкции (табличные показатели обычного раствора после застывания от М150 до М180 – этого вполне достаточно даже для передвижения тяжелой техники);
- плотность цементно-песчаной стяжки (теплопроводность), в среднем равна 2000 кг/м3 (если все сделано с соблюдением необходимых деталей).
Все приведенные выше показатели совершенно не обязательны к изучению людям, чья профессиональная деятельность далека от строительства.
Заказывайте по телефону:
8
Обращайтесь в и доверьте все расчеты нашим специалистам. Можете быть уверены – они предложат наиболее выгодные и технологичные решения в любом конкретном случае. Все, кто обратится к нам, неизменно получит возможность воспользоваться:
- привлекательными расценками;
- оперативным выполнением работ;
- многолетним опытом сотрудников;
- профессиональными консультациями;
- официальной гарантией качества.
Звоните! Наши условия Вам понравятся!
Расход материала
Количество требуемого материала напрямую зависит от выбора способа расположения и шага труб внутри одного контура.
Проектирование схемы монтажа материалов осуществляется так, чтобы греющий контур захватывал максимальную площадь, учитывая отступ от стен в 25-30 см. При этом участки пола, на которых предполагается размещение тяжелой мебели и громоздких предметов, камина, ванны, крупногабаритной бытовой техники, кухонных и гостиных гарнитуров, встроенных шкафов и т.д. не обогреваются.
труба для теплого пола
Расчет системы теплого пола
Поверхность свыше 40 м² оборудуют минимум двумя рабочими контурами, часто используя метод расположения труб «двойная змейка».
Чтобы высчитать примерную длину материала нужно воспользоваться формулой:
D=S/M˟k
где:
- D – длина трубы;
- S – обогреваемая поверхность пола;
- M – шаг;
- k – показатель запаса, находящийся в промежутке 1,1-1,4.
| Шаг, мм | Расход трубы на 1 м², м |
|---|---|
| 100-120 | 10-10,5 |
| 150-180 | 6,7-7,2 |
| 200-220 | 5,0-6,1 |
| 250-270 | 4,0-4,8 |
| 300-350 | 3,4-3,9 |
Маты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладки
Допустимая длина теплоносителя находится в прямой зависимости от внешнего диаметра:
- для трубы сечением 20 мм максимальная длина составляет 120-125 м;
- диаметр 18-19 мм обуславливает длину тепломагистрали 120-122 м;
- 16-17 мм труба допускает максимальный контур 100-102 м.
Если длина трубы превышает рекомендуемый показатель, то есть вероятность затрудненной циркуляции воды, что означает плохую работу определенного участка контура. В этом случае рекомендуется проложить две тепломагистрали вместо одной.
Независимо от выбранной схемы укладки, отрез трубы в греющем контуре должен быть цельным, без нахлесток, стыков или повреждений. Поскольку в непредвиденной ситуации отключить часть системы будет невозможно, а демонтаж напольного покрытия с целью найти и устранить протечки и неполадки выйдет трудоемким и затратным.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Что такое водяной теплый пол
В панельных домах наружные стены и пол зимой чаще всего не обеспечивают достаточно комфортных условий проживания. Особенно остро эта проблема стоит, если в семье есть маленькие дети, которые любят играть на полу.
Если прогреть всю поверхность полового покрытия, то сквозняки будут исключены. Пыльные ковры, теплые тапочки, шерстяные носки дома больше не понадобятся даже во время самых сильных морозов. Для этого необходимо по всей площади отапливаемого помещения уложить под пол трубы, в которых будет циркулировать теплая вода.

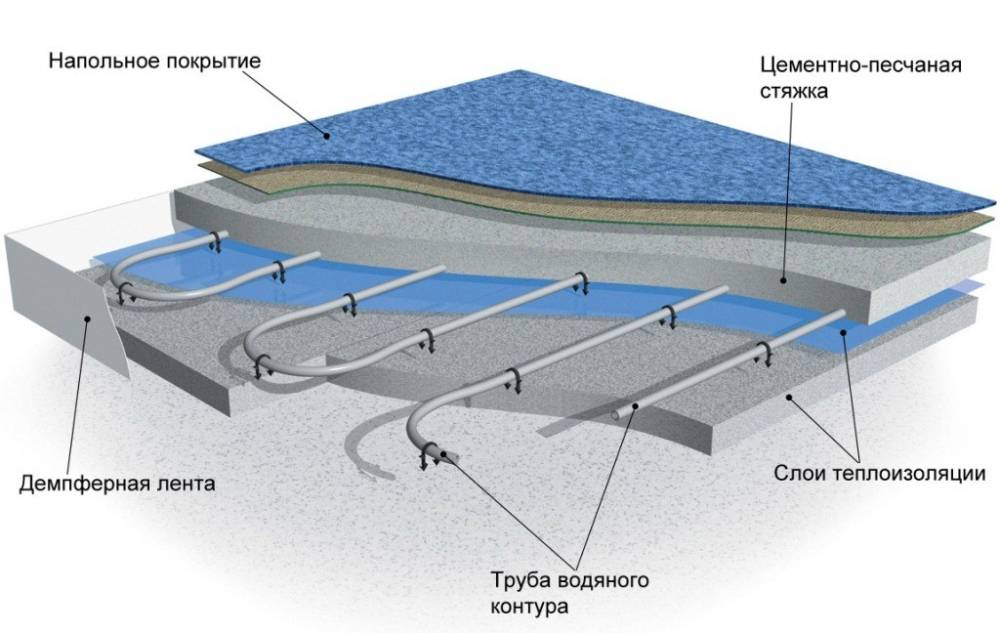

Из чего состоит
Конструкция ТП технологически сложнее традиционного отопления с помощью радиаторов. Обычно греющие трубы заливают сверху бетонным монолитом. Существуют более современные способы сухого монтажа стандартными блоками.
Для уменьшения потерь тепла на бетонные плиты перекрытия укладывают пенополистирол. Под него подкладывают гидроизоляцию из полиэтиленовой пленки, заворачивая края и фиксируя скотчем.
Перед заливкой бетонной стяжки по периметру комнаты устанавливают демпферную ленту. Она компенсирует температурное расширение бетона.
Перечень основных компонентов монолитного теплого контура:
- Гидроизоляционная пленка бетонного основания.
- Утеплитель — пенополистирол толщиной 3–5 сантиметров.
- Демпферная лента по периметру комнаты.
- Греющая труба — металлопластик или сшитый полиэтилен диаметром 16–20 мм с толщиной стенки 2 мм.
- Бетон, толщина слоя 80–100 мм.
- Напольное покрытие: ламинированная доска, линолеум, керамическая плитка.
- Трехходовой клапан смесительного узла с термостатом.
- Циркуляционный насос.
- Коллектор с запорными кранами подающей и обратной трубы.
- Автоматические воздухоотводчики.
- Теплообменник.
- Фильтр.
- Расширительный бак.
- Манометр.

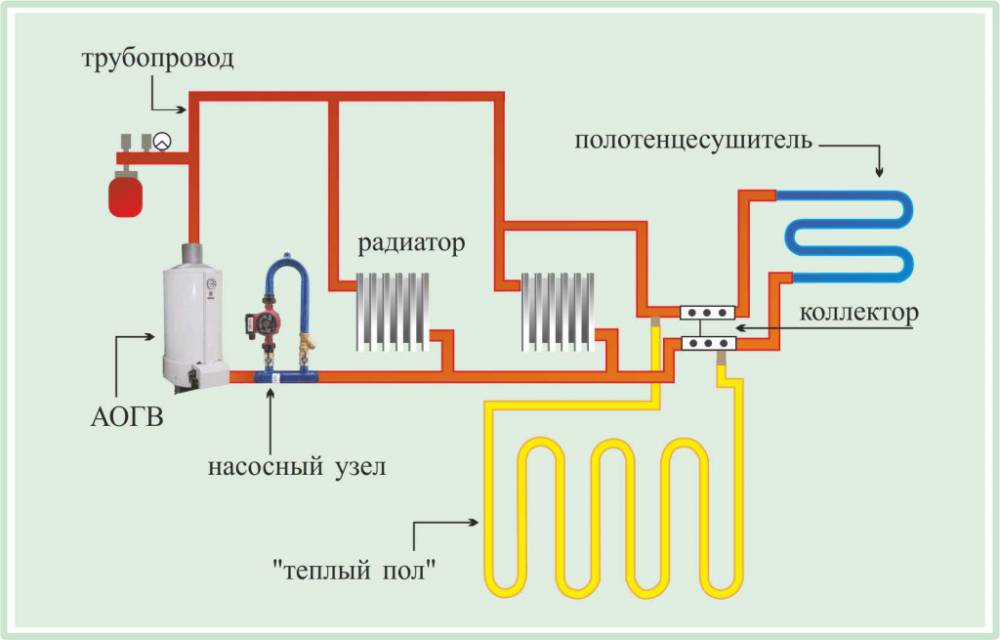

Принцип действия
Поскольку греется весь пол в помещении, то температура теплоносителя системы отопления (СО) обычно поддерживается в пределах 25–35 градусов. Этого вполне достаточно для компенсации потерь тепла через наружные стены, окна, балконные двери.
Интенсивность нагрева регулируется вручную или термоголовками на запорных вентилях. При этом остается зависимость от температуры теплоносителя централизованной СО.
Преимущества
Главное достоинство ТП отражено в названии этой системы. Повышенная комфортность объясняется также отсутствием сквозняков, поскольку воздух внутри помещения прогревается равномерно по всей площади.
Расходы на отопление снижаются на 10–15 %, по сравнению с использованием обычных радиаторов, которые сначала греют потолок. Горячий воздух от батарей поднимается вверх, потом по мере остывания опускается вниз и охлажденным потоком движется к отопительным приборам. Пол остается холодным.
ТП обладает и другими достоинствами:
- Создает и поддерживает идеальный микроклимат в квартире. Дети могут играть на полу без риска простудиться.
- Равномерность прогрева исключает появление сырости и плесени на стенах.
- Срок службы — до 50 лет.
- Отсутствует вредное электромагнитное поле, неизбежное для электрического подогрева пола жилого помещения.
Недостатки
Тонкие трубы должны быть надежно защищены сверху бетонным монолитом, чтобы выдерживать вес тяжелой мебели. Дополнительная нагрузка на плиты перекрытия может отрицательно сказаться на устойчивости многоквартирного дома.
Настройка всех ответвлений ТП занимает много времени вследствие инерционности всей системы. Длина одной трубы достигает 60–80 метров. Кроме того, изменение температуры поверхности пола станет заметно только после прогрева бетонного монолита.
Есть и другие недостатки:
- Высокая стоимость монтажа. Требуются специфические навыки, знания, опыт.
- Если трубы были некачественными, то ремонт забетонированной системы практически невозможен.
- Сложность получения разрешения на изменение конструкции отопительной системы.
- Срок окупаемости понесенных затрат составляет десятки лет.
Принципиальный ответ: можно или нет?
Нет никаких причин не использовать или ограничивать использование полусухой стяжки для укрытия контуров теплого пола.
Основа полусухой стяжки цементный раствор, который после застывания набирает характеристики близкие к характеристикам цементно-песчаной стяжки. Однако, коэффициент теплопроводности полусухой несвязанной ЦПС значительно ниже теплопроводности обычной ЦПС. Значения 0,37-0,46 по сравнению с 0,58-0,76.
Мы знаем, чем меньше теплопроводность, тем материал хуже пропускает тепло. Для теплого пола это означает, что теплый пол укрытый полусухой стяжки будет дольше прогреваться. Вместе с тем, слой полусухой стяжки будет лучшим аккумулятором тепла, и отдача его в помещение будет более равномерной.
Здесь важно заметить, что для теплого пола подходит только изолированная полусухая стяжка. Слой изолированной стяжки не должен быть химически связан с основанием пола и со стенками помещения
Кроме этого, в стяжке нарезаются температурные швы. В квартирах, швы нарезаются под полотном межкомнатной двери на границе установки межкомнатной двери. Отличные межкомнатные двери вы найдете на сайте мастердвери.
Укладка водяного контура при сухой стяжке
Как и в случае с бетонной стяжкой, укладка водяных труб по деревянные и полистирольные системы делается схожим образом. Существуют некоторые нюансы, о которых следует сказать:
- Каждая отапливаемая комната должна иметь один греющий контура.
- Трубопровод должен иметь целым, без стыковок и соединений.
- Укладка труб осуществляется привычными способами, спиралью (улитка) или змейкой.
Для бытового применения монтаж водяной трубы по схеме двойная змейка наиболее практичен, прост и удобен. Немаловажным является и разумный расход материалов. Обычно по схеме змейка водяной контур монтируется в небольших по площади помещениях. Теплоноситель в данном случае не успевает утратить необходимую температуру.
Планируя маршрут, по которому будет укладываться водяной труба, не следует забывать о шаге трубы. Для теплых полов в жилых помещениях оптимальный шаг составляет 20-30 см. Имея различную основу, можно варьировать величиной шага, добиваясь необходимых параметров обогрева.
Технология укладки полусухой стяжки пола
Работа состоит из следующих этапов.
Подготовка основания
Включает в себя полный демонтаж старой стяжки и тщательную уборку рабочей поверхности. На полу не должно остаться пыли, грязи, не отбитых бугорков цементной смеси.
Гидроизоляция
Покрытие этого вида продолжает пропускать воду весь срок эксплуатации, поэтому разумно защитить основание при помощи слоя полиэтилена или рубероида. Полосы материала укладывают на пол с нахлестом и фиксируют скотчем, а вдоль стен формируют бортики, на несколько сантиметров превышающие предполагаемую толщину стяжки.
Установка маяков
Используются маяки из Т-образного профиля, на которые будет опираться правило для точного выравнивания поверхности. Их устанавливают параллельно одной из стен: первый с отступом в 20-30 см, последующие – на расстоянии от него, меньшем длины правила на 10-15 см. Маячковый профиль фиксируют по всей длине небольшими порциями того же раствора, который используется для стяжки.
Замешивание раствора
Очень важно использовать качественную сухую смесь на основе цемента – например, weber.vetonit S 06. После ее соединения с песком воду заливают постепенно, доводя раствор до нужной консистенции
Для равномерного распределения в растворе волокна добавляют в каждое ведро воды.
Укладка стяжки
Первый слой раствора набрасывают ниже уровня маяков и быстро утрамбовывают ногами. Затем набрасывают второй слой немного выше уровня маяков и разравнивают правилом. Готовую стяжку сразу же шлифуют и накрывают полиэтиленом до затвердевания.

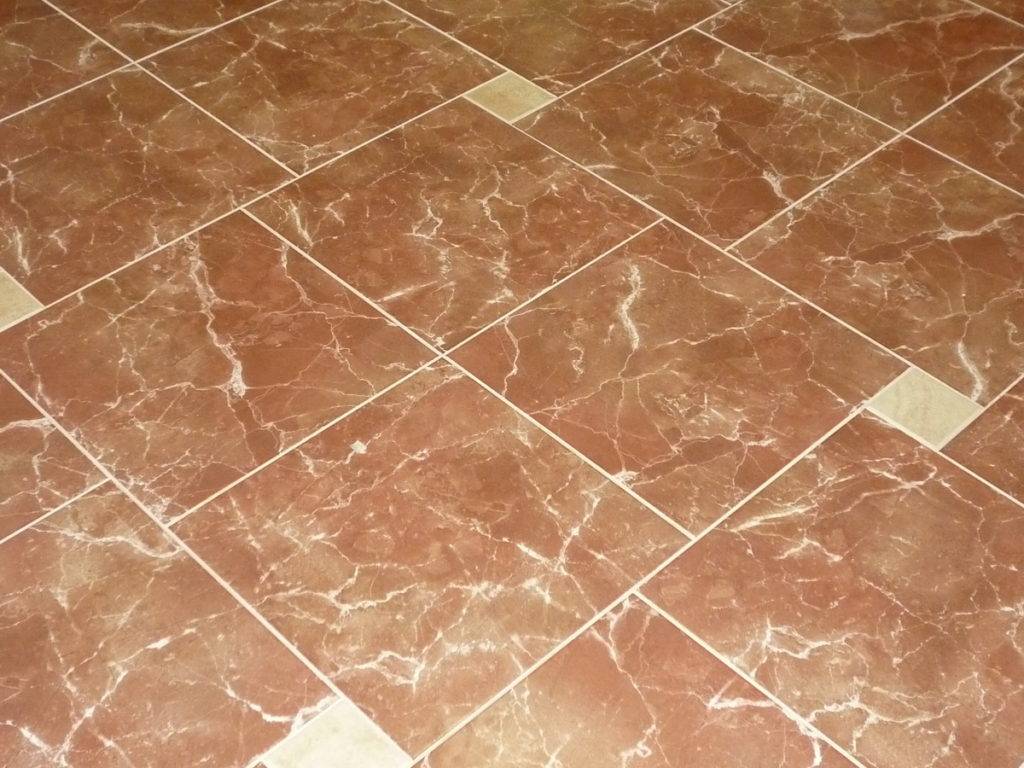

Покрытие из керамической плитки
Напольная керамическая плитка – один из самых востребованных материалов для покрытия теплого пола. Она износоустойчива и имеет достаточно хорошую теплоотдачу, практически не подвержена деформации. Применяя для отделки плитку разной толщины, можно регулировать температурный режим в помещении. Огромный выбор размеров и цветовых решений делает плитку любимицей дизайнеров. При уборке поверхности из керамической плитки можно применять разнообразные чистящие средства, так как керамика абсолютно равнодушна к воздействию химии.
Теплая плитка для пола
Для того чтобы теплый водяной пол, покрытый керамической плиткой, служил исправно долгие годы, необходимо плитку правильно уложить. Основные этапы работ при укладке керамического покрытия на теплый водяной пол:
- Выполняется монтаж водяного теплого пола.
- Из смеси цемента и песка приготавливают раствор.
- Делают стяжку, заливая раствором смонтированный теплый пол.
- После окончательного высыхания стяжки можно укладывать керамическое покрытие.
- При помощи зубчатого шпателя на стяжку и на плитку наносят плиточный клей и укладывают плитку. На этом этапе, используя строительный уровень, контролируют горизонтальность покрытия.
- После полного высыхания клея заполняют затиркой межплиточные швы.
Эксплуатация теплого водяного пола возможна только после полного высыхания покрытия.
Какой должна быть толщина
Толщина бетонной стяжки под теплый пол является самым важным параметром, от него зависит долговечность покрытия и эффективность системы отопления. Если слой будет слишком толстым, то нагревательные элементы просто не смогут прогреть его. В противном случае стяжка может пойти трещинами от минимальных механических воздействий. Также в зависимости от толщины бетона подбирается финишный материал.
Если на черновой поверхности есть большие перепады, то толщина слоя должна составлять около 5 см. Сначала можно уложить гидроизоляцию и утеплитель, а затем заливать состав. В этом случае стяжка должна иметь толщину 2 см. Устанавливать саму отопительную систему можно только после полного высыхания бетона, то есть через 4 недели.
Этот показатель также зависит от того, какой состав будет использован. Если это обычный цементно-песчаный раствор, толщина должна быть 5 см, если же в состав были введены пластификаторы, то разрешается уменьшить ее до 3 см. При условии использования армирующей сетки можно сделать слой в 2 см.
Бетонный монолит в водяной системе исполняет роль теплового аккумулятора, поэтому рекомендованная толщина стартует от 30 мм
Если заливка теплого пола проводится поверх водной системы, то общая толщина всего пирога будет 8,5 см, при этом 5 см из них – это бетон. Если речь идет о частном доме и работах на первом этаже, то высота пирога будет 11 см
Это важно учесть на этапе планирования работ, поскольку не в каждом помещении есть возможность монтажа конструкции такой высоты. Сухая стяжка под теплый пол будет немного тоньше – 7–9 см
В некоторых случаях толщина пирога должна быть минимальной. Тогда лучше остановить выбор на электрических нагревательных элементах. Они требуют заливки стяжки теплого пола толщиной в 3 см. При условии использования пластификаторов можно уменьшить слой до 2 см. Даже при таких небольших показателях контуры не перегреются.
При периодической эксплуатации электрических теплых полов не обязательно заливать полноценную стяжку, можно обойтись плиткой, уложенной на клей
Монтаж водяного теплого пола под ламинат
Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.
Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:
- Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
- Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
- Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.
Укладка труб на специальную подкладку
Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами
Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.
Подложка и ламели При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.
Укладка тёплого пола
После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.
Водяной теплый пол
При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.
Основные этапы процесса укладки тёплого пола в стяжку следующие:
- Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.
Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.
Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.
Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.
Электрический теплый пол
В электрическом полу элементом обогрева выступает кабель.
Этапы установки кабельного тёплого пола в стяжку:
- Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.
Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.
Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.
Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.
Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.
Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.
Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.
Дополнительные советы
Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:
- Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
- При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.
Важно правильно ухаживать за покрытием
- Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
- Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.
Заливка стяжки и монтаж системы
Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.
Технология заливки стяжки и укладки в нее теплого пола:
Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.
Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.
В каких случаях используют теплый пол без стяжки
Установка водяного контура без цементно-песчаного покрытия может выполняться по разным причинам. В основном такого типа монтаж выполняется в таких случаях:
- Увеличение теплоотдачи системы. Укладка бетонной стяжки для теплого пола выполняется слоем не менее 3 сантиметров. Такое покрытие несколько снижает уровень тепловой отдачи. Также немалое значение имеет вид финишного покрытия. Если предполагается укладка плитки, то используется специальный клеевой раствор. При этом выполнять предварительную стяжку совершенно нецелесообразно.
- Наличие основы из дерева. Использование бетонного покрытия приводит к дополнительным нагрузкам. Для деревянных конструкций пола стяжка может стать причиной деформации и повреждения несущих балок и самого покрытия.
- Сохранение высоты пола. Для укладки контура используется пирог, состоящий из утепляющих и гидроизоляционных материалов. На него укладываются трубы. И если добавить 5 сантиметров стяжки, а сверху финишное покрытие, то высота пола существенно увеличится. Избежать этого можно с помощью монтажа без песчано-цементной заливки.
Вес стяжки на один квадратный метр составляет более 250 килограмм. Поэтому укладка системы обогрева пола без бетонной заливки производится практически во всех каркасных деревянных конструкциях.
Подготовка основания для всех видов и вариантов теплых полов
Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.
Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:
- Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
- Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
- Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
- Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
- Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
- Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
- Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
- Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.
В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:
- Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
- Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
- Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.
