Технические характеристики и схема подключения трехфазного счетчика Меркурий

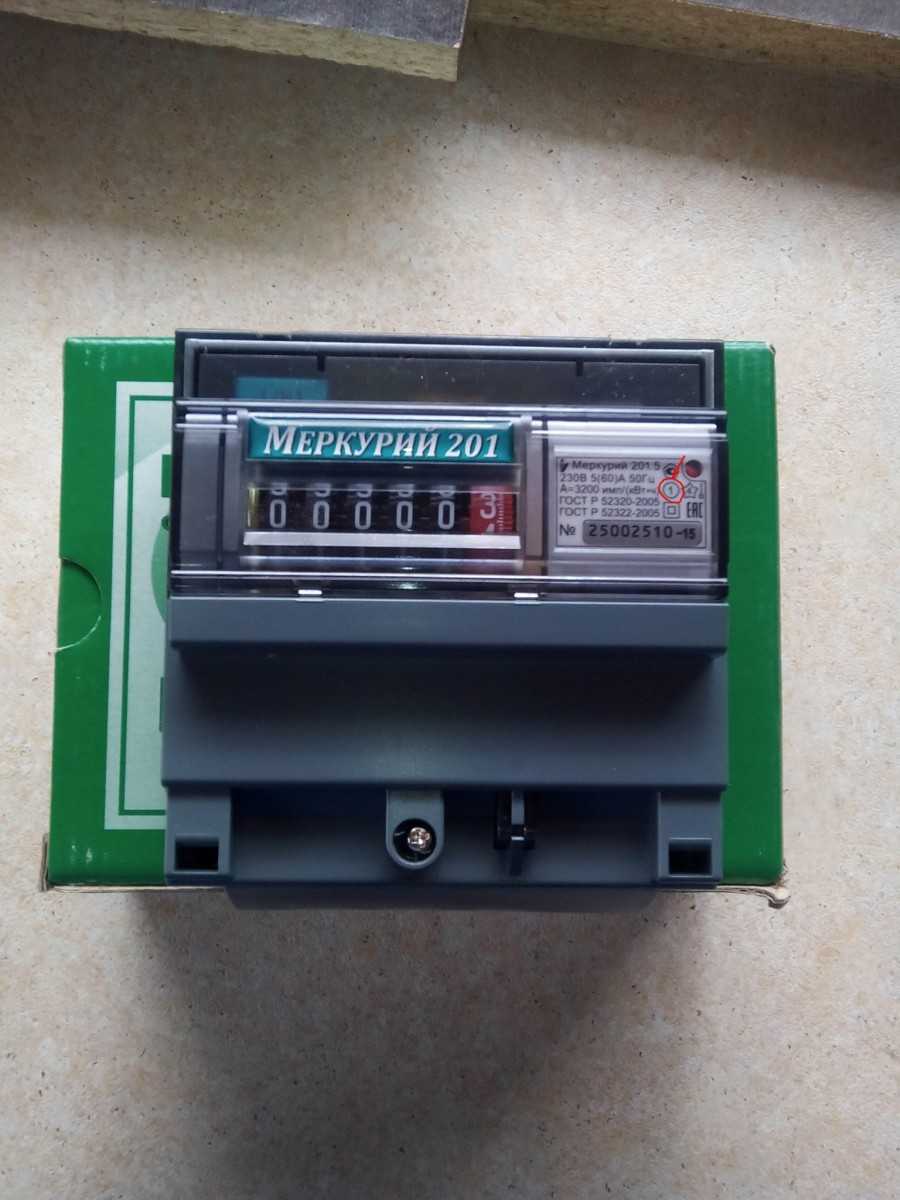

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным

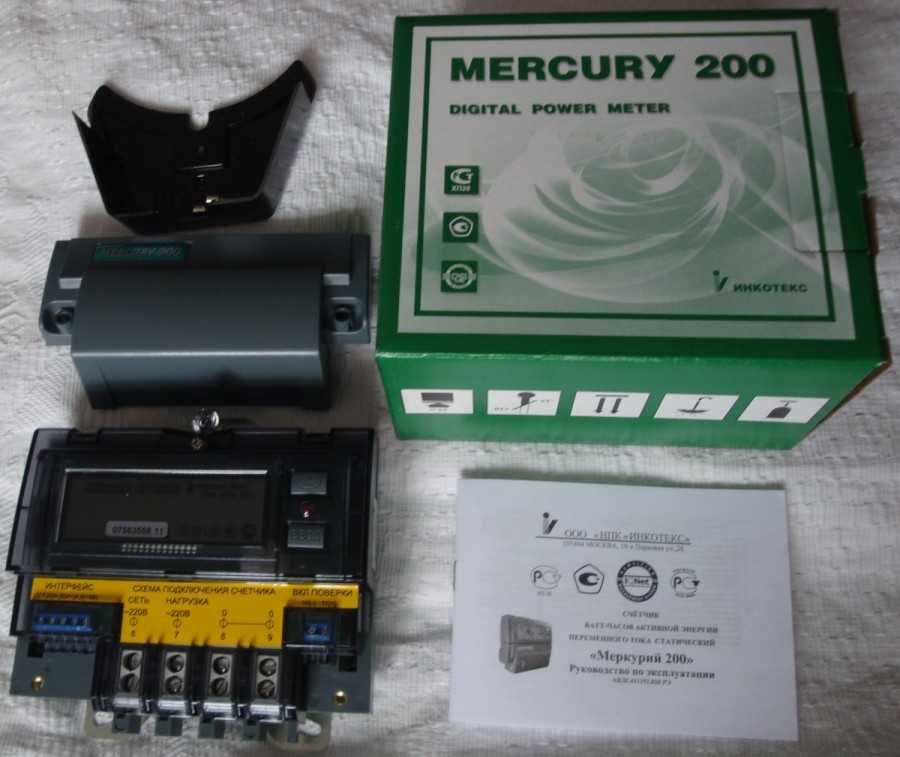

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

«Меркурий 230»: схема подключения

Как подключить трехфазный счетчик «Меркурий 230» правильно — важный вопрос. Поскольку существует три разновидности трехфазного счетчика, то есть и три способа подключения. Правильная установка — строгое соблюдение последовательности проводного соединения, которые отличаются друг от друга цветом. Первая фаза голубая или синяя, вторая — оранжевая или коричневая, третья — фиолетовая, а нулевая — зеленая. Есть прямое подсоединение и при помощи нескольких токовых трансформаторов.


Популярная схема подключения через трансформатор

Полукосвенное включение

Такой вариант используется там, где у объектов энергопотребления мощность больше 60 киловатт. Токовые трансформаторы, которые используются по схеме, обладают электрическими проводами, а не первичными обмотками. Прибор фиксирует напряжение, которое появляется при протекании тока по вторичной обмотке.


Схема полукосвенного подключения

Прямое подключение

При прямом подключении счетчик подсоединяется только к электролинии. Все что нужно, это присоединить кабель к входу и выходу оборудования. Коммутация проводом при этом очень важна

При монтаже стоит принимать во внимание имеющиеся ограничения. Прямое включение следует использовать тогда, когда сеть рассчитана на 100 ампер

При этом мощность должна быть больше 60 киловатт. Ток в счетчике будет равен 92 ампер.

Стоит указать, что если в квартире будет стандартный набор бытовой техники, к примеру, поставлен кондиционер со стиральной машиной, телевизором и холодильником, то подобную схему можно использовать. Если будет еще и электрический котел, то от нее стоит отказаться.


Схема прямого подключения

Косвенное включение

Косвенное включение в быту не используется. Оно предназначено только для промышленных предприятий, к примеру, атомных, гидравлических и тепловых электрических станций. Шины, отходящие от генераторной установки, ставятся вместе с токовыми трансформаторами. Данные от трансформаторных клемм идут на учетный прибор, который фиксирует то, сколько было выработано электроэнергии. Потом энергия идет через части распределительных устройств к проводам и приборам сети.

Вам это будет интересно Электросчетчик Меркурий 201Однолинейная расчетная схема


Схема косвенного подключения

Технические характеристики

ХарактеристикиВеличина
Класс точности1 по ГОСТ 31819.21-2012; 0,5S по ГОСТ 31819.22-2012; 1 или 2 по ГОСТ 31819.23-2012.
Номинальное напряжение (Uном), В3×230/400 или 3×57,7/100
Установленный рабочий диапазон напряжения по отношению к Uном0,9 — 1,1
Расширенный рабочий диапазон по отношению к Uном0,8 — 1,15
Предельный рабочий диапазон по отношению к Uном0 — 1,15
Базовый/максимальный ток для счетчиков непосредственного включения, А5(60) или 10 (100)
Номинальный/максимальный ток для счетчиков, включаемых через трансформатор, А5/7,5
Номинальное значение частоты, Гц50
Стартовый ток (чувствительность), мА, не более:
для счетчика с Iб=5 А для счетчика с Iб=10 А для счетчика с Iн=5 А20 40 5
Постоянная счетчиков, имп./(кВт*ч):
в режиме телеметрии

в режиме поверки

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий


Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.


Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.


Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.


По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.


Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО. Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Основные модификации и их особенности

Такой вопрос понятен, так как новые модернизированные приборы учета оснащены жидкокристаллическими экранами и множеством разных параметров и значений, которые не всегда могут быть понятными пользователю. Счетчик Меркурий-230 является трехфазным и предназначается для учета расхода электрической энергии уже с определенными тарифами.

Потребители отмечают немало важную деталь, срок службы такого счетчика достигает 30 лет, а ведь далеко не каждый производитель может похвастаться таким показателем. Кроме того производитель дает гарантию на аппарат, которой будет достаточно, ведь любые погрешности и неисправности в работе счетчика можно увидеть за первые месяца эксплуатации. Счетчики Меркурий рассчитаны на измерение мощности в одно/двух и трехфазных системах. Данная установка способна учитывать тариф по определенным частям дня и передавать показания и информацию об использовании электричества по определенным цифровым каналам.

Исходя из модификации, есть в приборе дополнительные функции:

  • Учёт в прямом и обратном направлении электроэнергии;
  • Учёт энергии по каждой из фаз;
  • Сохранение архива полученных мощностей с пошаговым интервалом от 1 до 45 минут. Время сохранности архива достигает 85 дней;
  • Фиксируется максимальное значение утренней и вечерней мощностей;
  • Осуществляется контроль над качеством тока;
  • Учитываются потери, магнитное воздействие — происходит запись в журнале.

Для тех кто интересуется темами «Умный дом» и как считать данные со своего электронного счетчика типа Меркурий, появился новый универсальный конфигуратор с поддержкой нескольких типов интерфейсов связи (RS485, CAN, IRDA, оптопорт, USB-RF, GSM-модем, GSM-шлюз, TCP/IP), позволяет считывать и конфигурировать счетчики электрической энергии (Меркурий-200, 201, 203, 230, 231, 233).

Поэтому на сегодняшний день их выпускают несколько типов:

  1. Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
  2. Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.

Повесили на подъезде объявление. Снятие показаний и проверка водосчётчиков. Но срок поверки ещё не настал.

Поэтому на сегодняшний день их выпускают несколько типов:

  1. Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
  2. Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.

Вот предположим на вашем счетчике сейчас 00450.0 через месяц или иной срок на табло вашего счетчика цифры изменились и стали 00500.0 . Надо вычти их 500-450 получим 50 значит вы потребили 50 килоВатт энергии . На большинстве счётчиков 6 цифр . Последнюю можно не считать.

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Google Тренды это диаграмма для отслеживания сезонности ключевых слов. Этот график позволяет лучше понять сезонное изменение полулярности запросов по определенной тематике. Все товарные знаки и торговые марки являются собственностью их владельцев и используются здесь исключительно в целях идентификации.

От моделей импортного производства они выгодно отличаются заметно меньшей стоимостью, одновременно не уступая, а зачастую даже превосходя их по точности работы. , читайте здесь. А в Вы прочитаете как узнать и оплатить задолженность по ЖКХ.

Установка двухтарифных электросчетчиков. Счетчики электроэнергии. Цена на электросчетчик Меркурий. Купить электрический счетчик. Продажа и установка двухтарифных счетчиков электроэнергии. Подключение электросчетчика. Подключение счетчика электроэнергии. Многотарифный счетчик электроэнергии. Двухтарифные электросчетчики. Установка электросчетчиков. Электронные счетчики электроэнергии. Цена.

Они представляют собой дальнейшее развитие хорошо зарекомендовавших себя ранее устройств серий 200 и 201. Принцип их действия основан на определении силы тока и величины напряжения с помощью соответствующих датчиков. В этой статье мы разберем особенности снятия показаний счетчика электроэнергии семейства Меркурий 230.

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Последовательность подключения счетчика и трансформатора:

  • клемма 1 — вход А;
  • клемма 2 — вход конца измерительной обмотки А;
  • клемма 3 — выход А;
  • клемма 4 — вход B;
  • клемма 5 — вход окончания обмотки измерения B;
  • клемма 6 — выход B;
  • клемма 7 — вход C;
  • клемма 8 — вход окончания обмотки C;
  • клемма 9 — выход C;
  • клемма 10 — вход нулевой фазы;
  • клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

  Как сделать реле времени своими руками?

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Технические параметры

Приборы учета делятся на индукционные и электронные. Электронные счетчики отличает от механических приборов измерения более высокая точность и надежность.

Современные электронные приборы, кроме индивидуального контроля энергии, имеют дополнительные функции, позволяющие вести контроль над различными параметрами и состоянием самого устройства. Данные с электронных счетчиков считываются в пункте эксплуатации, а также через программную структуру дистанционно.

Прибор высокой точности «Меркурий» является техническим урегулированием задач частного энергоучета и имеет следующие отличительные характеристики:

  • расширенный масштаб действующих температур;
  • технологический ресурс по виду точности;
  • различные виды интерфейса и вызываемые импульсом выходы способствуют использование счетчиков и в автоматизированной системе коммерческого учета электроэнергии;
  • небольшое собственное потребление энергии;
  • имеет как ручной, так и автоматический способ снятия показаний;
  • не позволяет хищение энергии при неисправности подключения токового ряда.
  • счетчики созданы в результате достижений новых технологий и максимально упрощены для широкого применения.

Конструкция счётчика такова:

  • корпус;
  • контактная колодка;
  • защитная крышка соединительной колодки;
  • устройство управления, определения и учета.

Кнопки снятия показаний располагаются на крышке и связаны с устройством управления, измерения и индикации.

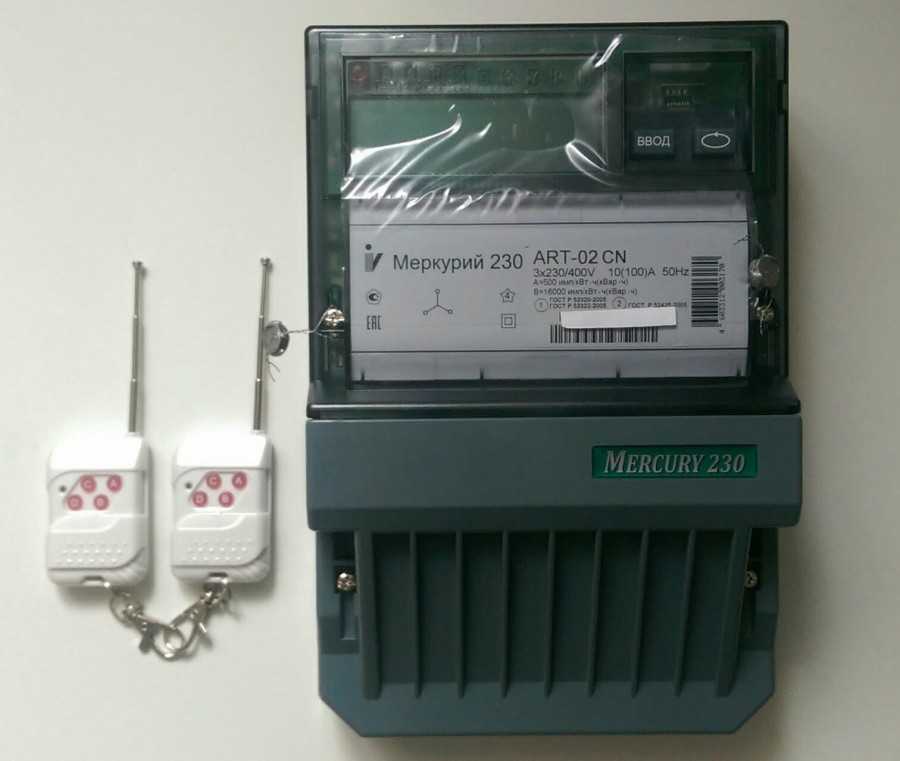

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности 0,5(1,0); 1,0(2,0)
Номинальное напряжение, В 3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А 5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц от 47,5 до 52,5
Чувствительность, Вт 0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки 5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА 24 30
Полная мощность, потребляемая цепью напряжения не более, В*А 7,5
Активная мощность, потребляемая цепью напряжения не более, Вт 0,5
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Тарификатор Внешний или встроенный
Цифровой интерфейс CAN +
Диапазон рабочих температур, ?С от -20 до +55*
Масса счётчика не более, кг 1,5
Габаритные размеры (длина, ширина, высота), мм 258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф. Класс точн. Номи- нальное. напря- жение, В Ном. (макс.) ток, (А) Тарифи- катор, интерфейс, отсчетное устройство Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02 1 3×220/380 10 (100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02 1 3×220/380 10(100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00 0,5 3×57,7/100 5 (7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03 1 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03 0,5 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Как высчитать подключенную мощность в данный момент?

Вычисление мощности можно проводить двумя способами: по числу оборотов диска и по скорости его вращения;

  1. По числу оборотов диска. Прежде всего, необходимо установить количество оборотов диска за определенный период. В среднем, за пять минут диск оборачивается около двадцати раз. Поэтому, для определения мощности в данный момент, необходимо фактическое число оборотов разделить на среднее. К примеру, если за 5 минут счетчик совершил 30 оборотов, то этот показатель нужно разделить на среднее значение: 30_20=1,5кВт.
  2. По скорости вращения диска. На каждом счетчике имеется информация о том, за сколько оборотов он достигнет показателя 1кВт электричества. Разные типы приборов имеют разное число оборотов. В качестве примера, можно рассмотреть электросчетчик с количеством 240 оборотов при потреблении 1кВт. В среднем, диск делает 240 оборотов за 1 час, а точнее за 3600 сек.

А значит, один оборот он делает за 15 секунд (3600: 240 = 15). В случае того, если фактическая мощность будет больше, то и скорость вращения диска также будет большой.

Допустим, что диск сделал один оборот за 5 секунд, значит, для вычисления мощности, нужно среднюю норму разделить на фактический показатель:

Расчет мощности на цифровых приборах происходит таким же образом. Только вместо вращающегося диска, главным показателем будет мигающая лампочка.

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.

При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.

Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.

Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.

Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.

При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.

Неисправности схемы присоединения:

  1. Окисление, а также ослабление контактов на выводах ТТ.
  2. Обрыв или излом фазных проводников в цепях Uвтор.
  3. Неисправность самого трансформатора тока.

Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.

Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.

Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.

Схема имеет несколько существенных недостатков:

  1. Токовые цепи прибора всегда под напряжением.
  2. Трудно выявить во время работы электрический пробой внутри ТТ.
  3. Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.

Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.

Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.

Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.

Рис№4. Монтажная схема соединения счетчика через испытательную коробку.

Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Рис №5 Конструкция испытательной коробки.

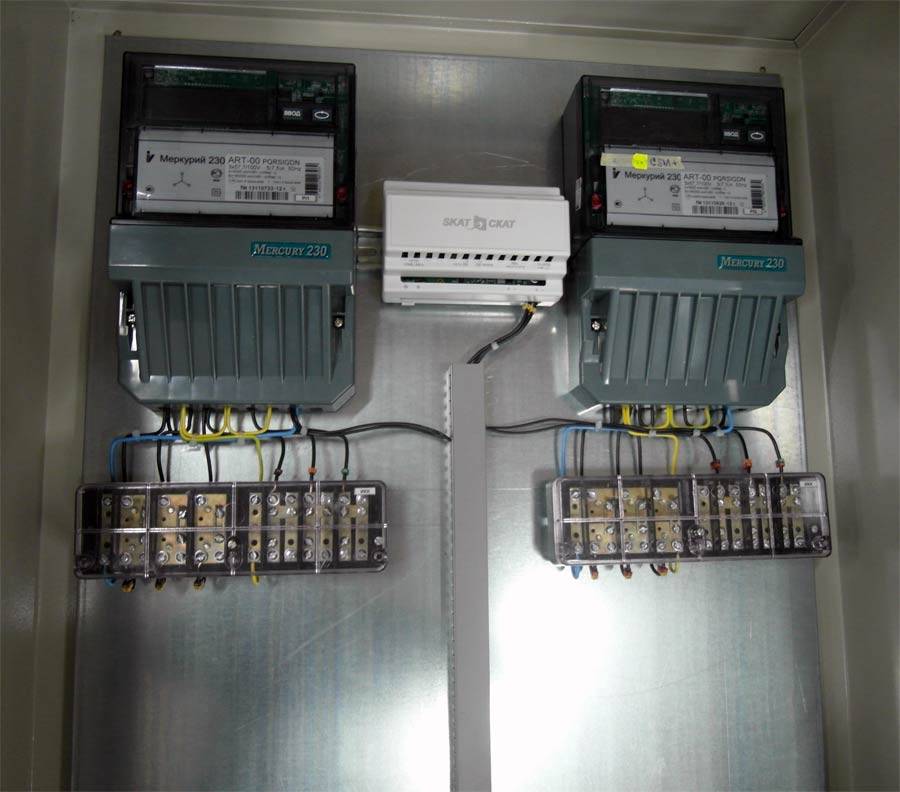

Трёхфазный счётчик «Меркурий 230»

Это усовершенствованный прибор, имеющий телеметрический вывод со специальным интерфейсом, который нужен, чтобы обмениваться информацией. На приборе ставится электронная пломба для автоматической диагностики возникающих проблем. Это прямоточный агрегат для подсчета электрической энергии в трехпроводной и четырехпроводной сети. Его можно подключить прямым или трансформаторным методом.

Трехфазный счетчик «Меркурий 230»

Обратите внимание! При подключении трансформатора можно делать считывания энергии на предметах, имеющих высокую нагрузку. Трехфазный счетчик обладает жидкокристаллическим дисплеем, куда поступают данные в киловаттах и часах. Оснащен восемью разрядами

Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия

Оснащен восемью разрядами. Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия

Трехфазный счетчик обладает жидкокристаллическим дисплеем, куда поступают данные в киловаттах и часах. Оснащен восемью разрядами. Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия.

Электросчетчик однофазный и трехфазный предназначен для работы дома и в условиях промышленности. Бывает индукционным или электронным. Последний более точный, поскольку не оснащен вращающимися деталями. Преобразует сигнал с измерительных устройств.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
