Описание и виды счетчиков электроэнергии Меркурий

Счетчик Меркурий 201 » Инструкция » Снимаем показания

Здравствуйте, дорогие читатели, сегодня у нас в теме дня электросчетчик Меркурий 201. Это однофазный однотарифный счетчик. Очень распространен в бытовом сегменте, так как привлекает своей недорогой ценой.Разрядность отсчетного механизма 6 знаков. Разновидности данного счетчика следующие: 201.2,4,5,6,22 и недавние новинки 201.7,8 — это многотарифный вариант счетчика. Класс точности прибора соответствует госстандартам и равен 1. Межповерочный интервал этого прибора учета электроэнергии — 16 лет. Срок службы прибора 30 лет. Производитель дает гарантию на эту модель счетчика — 3 года.

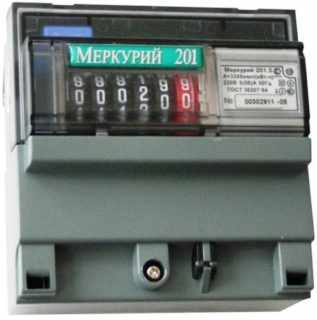

Снятие показаний на механическом отсчетном механизме (однотарифный)

Однотарифные модели счетчика с механическим или электронным табло:201.2; 201.4; 201.5; 201.6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурий 201 данных моделей достаточно переписать все цифры стоящие до знака запятой или до выделенного рамкой разряда, находящие после запятой цифра — это доли киловатт/час их при снятии показаний учитывать не нужно.

На всех моделях Меркурия 201 есть запятая или выделение цифры рамкой поэтому сложностей возникнуть не должно. На счетчиках где установлен электронный отсчетный механизм вместо запятой отображается точка.

Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO

К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.

У данного счетчика есть автоматический режим вывода информации на табло с небольшим интервалом от 4 сек.Какая информация будет выводится настраивается через программу конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на дисплее будет меняться, если отключена то увидим показания по текущему тарифу.

Для снятия показаний со счетчика нам нужны будут следующие показатели:Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)Количество киловатт по 1 тарифуКоличество киловатт по 2 тарифу

Для этого ждем пока на дисплее появится числовое значение со значком в левом верхнем углу и в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой в левом верхнем углу и в правом нижнем углу. Записываем это значение.

Для расчета суммы общей суммы к оплате1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 23) Складываем полученные значения.

Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.

Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками

Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц. Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.

На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF

Как выбрать многотарифный счетчик

Перед выбором и покупкой прибора учета необходимо точно выяснить, работает ли раздельная система тарифов в данном населенном пункте. В противном случае приобретение дорогостоящего счетчика может оказаться экономически невыгодным.

Непосредственно выбрать устройство можно по нескольким основным параметрам.

По принципу действия

Двухтарифная система поддерживается исключительно электронными счетчиками. В этих устройствах электрический ток с помощью полупроводниковых элементов преобразуется в импульсные сигналы, поступающие в счетное устройство. Для индикации может использоваться электромеханический способ с цифровыми колесиками или более современный жидкокристаллический дисплей, на котором отображаются итоговые показания.

В многотарифных приборах применяется только второй вариант с цифровой индикацией. В связи с этим существуют требования к месту установки, где должен соблюдаться определенный температурный режим, обеспечивающий корректную работу устройства. В противном случае информация перестанет отображаться, хотя сам счетчик будет продолжать учет потребленной электроэнергии.

По классу точности

Данный параметр определяет допустимую погрешность прибора, отражаемую в процентах. Если индукционные счетчики в большинстве своем имели класс точности «2,5», то электронная аппаратура значительно точнее и обладает классом 2, 1, 0,5 и выше. Этот показатель обязательно содержит инструкция и техническая документация, а на корпус Меркурия наносится маркировка, представляющая собой цифру, помещенную в кружок. С повышением класса точности, увеличивается и стоимость самого прибора.

По величине максимального тока

Максимальный ток может быть однофазный или трехфазный. Большинство подключений в квартирах и частных домах выполняется к стандартным однофазным сетям, напряжением 220 вольт, частотой 50 Гц. Иногда по техническим причинам используются исключительно трёхфазный ток на 380 В, когда планируется использование мощного электрооборудования. Поэтому для каждой сети потребуется соответствующий счетчик, отвечающий этим показателям.

Большинство устройств рассчитаны на электрический ток 60 А, с общей нагрузкой до 10 кВт, что вполне достаточно для большинства квартир и домов. Если же нагрузка превышает 10 кВт, то максимальное значение тока для счетчика должно составлять уже 100 А.

По наличию автоматизированного учета энергопотребления и тарифов

Эти системы только начинают внедряться, поэтому на перспективу можно выбрать прибор учета с возможностью подключения соответствующего интерфейса связи. Следует поинтересоваться и другими дополнительными опциями, облегчающими снятие показаний.

По типу установки

Следует выбирать определенный тип установки. В каждую модель заложены собственные способы монтажа, применяемые при установке счетчика внутрь распределительного щита. Здесь же учитывается возможность выполнять фазные подключения. В старых устройствах использовались винтовые крепления через отверстия, предусмотренные в корпусах. Этот способ иногда применяется и в некоторых современных моделях.

Большинство современных приборов можно установить на DIN-рейку, а в некоторых устройствах предусмотрены оба способа монтажа.

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2, 201,5, 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

  • корпус,
  • заземляющее устройство,
  • контактная колодка,
  • крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

  • Первый класс точности.
  • Номинальное напряжение 3*220/380 В.
  • Номинальная сила тока 5П.
  • Предельная сила тока 60 А.
  • Высокие показатели чувствительности.
  • Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
  • Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

  • Интерфейс PLC-I.
  • Есть возможность подсоединения дополнительного питания напряжением 230 В.
  • Гальванически развязанный импульсный выход.
  • Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
  • Наличие встроенного реле на 60А.
  • ЖКИ подсветка.

Основные функции:

  • Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
  • Тарифный учет по зонам.
  • Учет потерь в линиях электропередач.
  • Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
  • Журнал событий.

Основное применение – в быту, на производстве.

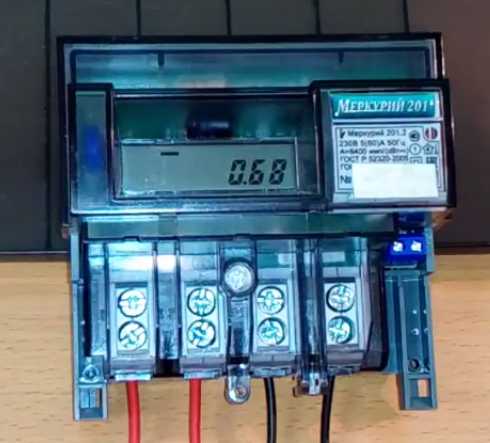

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

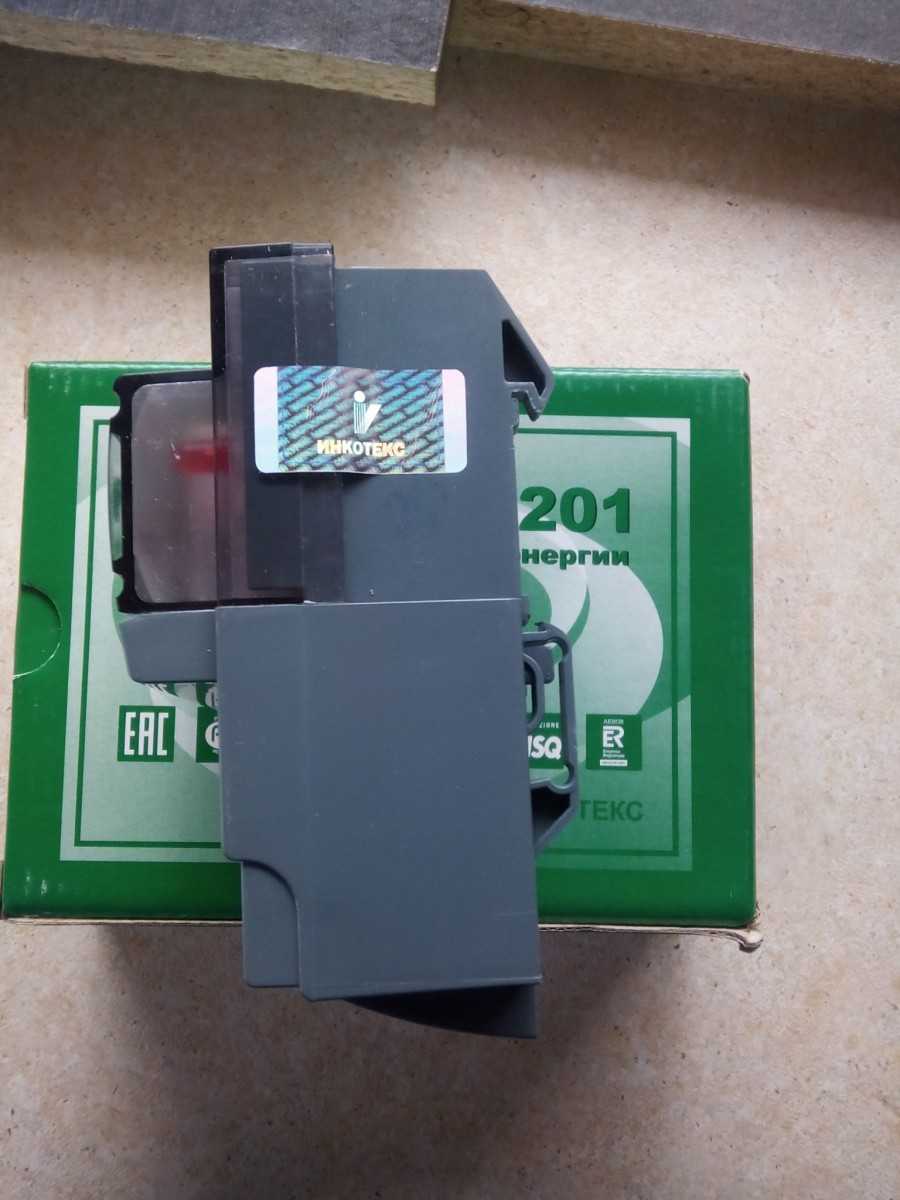

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к

она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Основные и дополнительные характеристики

В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

Основные характеристики:

  • номинальное напряжение сети — 230 В;
  • номинальный ток — 5(60) — 10(80) А;
  • порог чувствительности — 10/20/40 мА;
  • диапазон температур в пределах -40…+75⁰С;
  • масса — 0,25 (0,35) кг.

Дополнительные характеристики:

  • срок службы — 30 лет;
  • гарантийный срок эксплуатации — 3 года.

Руководство по эксплуатации и модификации

Если счетчик предназначен для использования в качестве части автоматической системы измерения, адрес и пароль счетчика, установленные на заводе-изготовителе, должны быть изменены до его установки на объекте, чтобы предотвратить несанкционированный доступ к программируемым параметрам через интерфейс.

При установке и эксплуатации также требуется соблюдать следующие требования:

Прибор может устанавливать персонал, прошедший инструктаж по мерам безопасности и имеющий квалификационную группу по электробезопасности не ниже уровня III (электрическая установка до 1000 В).
После извлечения прибора из транспортной упаковки нужно провести внешний осмотр.
Необходимо убедиться, что корпус и защитная крышка распределительной коробки не имеют значительных повреждений, наличия и целостности уплотнения.
Далее требуется установить счетчик на рабочем месте, снять защитную крышку распределительной коробки и подключить цепи напряжения и тока в соответствии с рисунком, показанным на защитной крышке

Подключать устройство к цепи можно только с отключением питания.
При использовании счетчика «Меркурий» нужно подключить интерфейсную схему в соответствии с рисунком, показанным на защитной крышке или положениями, обратив внимание на полярность подключения.
Установить крышку распределительной коробки и закрепить ее двумя винтами и уплотнениями.
Включить напряжение питания и убедиться, что счетчик включен: индикатор показывает значение энергии, учитываемое в текущей ценовой зоне электроэнергии.
Отметить в таблице дату установки и дату ввода в эксплуатацию.. Монтаж


Монтаж

Технические характеристики

Технические характеристики счётчика Меркурий 201

Срок службы прибора

Электросчётчик характеризуется нормативной продолжительностью службы – 30 лет. В течение первых 36-ти месяцев работы возможна замена устройства или его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи недобросовестной эксплуатации или неправильного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.

Межповерочный интервал

При приобретении прибора необходимо убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после изготовления. После установки поверка должна производиться регулярно с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который проверял устройство, в паспорте изделия.

Стоимость счётчика

Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей или дороже, если больший размер цены установлен продавцом. Устройство предлагается в специализированных магазинах или заказывается через интернет.

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

  1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
  2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
  3. два способа отображения информации.

По последнему признаку счетчики делятся на:

  • электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
  • электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

  1. оптрон — импульсный выход (телеметрия);
  2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
  3. оптопорт. Предусмотрена функция «электронная кнопка»;
  4. микропроцессор;
  5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

  1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от , тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного ): в щите приходится выпиливать окно;
  2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.

Процесс снятия показаний прибора

Счетчик Меркурий двухтарифный, цена на который невелика в сравнении с получаемой экономией, облегчает расчет суммы регулярных платежей.

Как правило, потребители используют тарифы с одной либо с двумя ставками. В первом случае тариф неизменен в течение суток, во втором разделен на дневную ставку и ночную. Цена за израсходованное электричество для каждого тарифа в этом случае своя.

При взгляде на индикатор можно увидеть величину энергии, потребленной с момента начала работы прибора по установленному тарифу. В левой части экрана отражен выбранный тариф: Т1 или Т2. При тарифе с одной ставкой никакие иные показатели не списываются.

Для получения размера месячного платежа достаточно отнять из снятых данных показания за предшествующий месяц и умножить получившееся число на цену за кВт электричества.

Нажатием кнопки «Ввод» узнается размер потребленной энергии по разным тарифам. Троекратно нажав данную кнопку, при введенном двуставочном режиме, потребитель увидит на экране общий размер израсходованного электричества. В этом случае отпадает необходимость фиксации промежуточных показаний, достаточно троекратного нажатия нижней кнопки.

Надавив на кнопку «О» в верхней части счетчика можно увидеть показатель мощности, контролируемой агрегатом нагрузки, при этом справа появляется «кВт», а в левой части – выбранный тариф. При повторном нажатии этой кнопки появляется возможность изменения времени. Для осуществления коррекции задействуют клавишу «Ввод». Одно нажатие увеличивает время на 1 минуту.

Троекратное нажатие «О» показывает дату считывания показаний, задействованная в этот момент кнопка «Ввод» предоставит данные о затратах прошлого месяца. Эта опция избавляет потребителя от изучения предыдущих платежек.

Отсюда легко сделать вывод, что Меркурий 200.2, цена которого окупается примерно за пару лет эксплуатации, очень удобен в использовании.

Преимущества и недостатки

При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.

По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.

Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.

Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:

  • достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
  • не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
  • не каждому производству выгодно переходить на ночные смены работы;
  • отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.

Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.

Измерение по двум зонам

Многотарифными также часто называют приборы, тарифицирующие потребленную эл. энергию только по 2 зонам: ночь (23:00 – 7:00), день(7:00 – 23:00). Из-за этого такие аппараты называются двухтарифными. Они не учитывают полупиковые и пиковые нагрузки.

Пример подобных устройств – Меркурий 230 АRT 01 СLN 60А.

Имеет ЖК – дисплей, прямое включение, трехфазный, напряжение 380 В. Без каких-либо излишеств.

Возникает вопрос целесообразности установки таких счетчиков не на производстве, а дома. Все зависит от потребляемой нагрузки. Если потребление делится таким образом:

  • Потребление: 20 кВт/ч. Из них:
  • Днем – 16 кВт/ч,
  • Ночью – 4 кВт/ч.

Окупаемость будет составлять более трех лет. Есть ли смысл покупать и устанавливать такой прибор, каждый ответит сам. Но, кажется, здравый смысл подсказывает, что эта инвестиция невыгодная. Теперь рассмотрим другой расчет:

  • Потребление: 20 кВт/ч. Из них:
  • Днем – 10 кВт/ч,
  • Ночью – 10 кВт/ч.

В этом случае окупаемость составит 15 месяцев. Если в домашнем хозяйстве активно используются эл. приборы, то Меркурий 230 АRT 01 СLN 60А – то, что нужно. Цена: 5690 р.

Разновидность моделей


Кроме 230 модели заслуживает внимания также Меркурий 231. Это один из оптимальных вариантов для владельцев небольших цехов, коттеджей, киосков, дач. Имея невысокую ценовую планку, такой счетчик может успешно применяться для контроля и учета эл. энергии в сетях трехфазного напряжения. Модель 231 имеет широкий ассортимент приборов различного уровня: однотарифные устройства идеально подойдут для квартир, частных домов, офисов.

Двухтарифные модели – идеальное решение для малого бизнеса, в котором потребление эл. энергии выше, чем в жилых помещениях, но не настолько высоко, чтобы была необходимость в контроле пиковых нагрузок.

Особенность этого аппарата заключается в том, что на первый взгляд не видно никаких органов управления. Однако это только кажется. Здесь установлен инфракрасный интерфейс IRDA, и данная модель легко управляется и конфигурируется адаптером USB-IRDA.

Преимущество Меркурий 231 перед моделями с другим типом интерфейса в его универсальности. В нашем государстве законы очень непостоянны, тарифы меняются часто и неожиданно, и для перепрограммирования обычного прибора необходимо вызывать электриков, снимать – ставить пломбы, платить за это. В данной модели все эти неудобства отсутствуют, так как адаптер USB-IRDA дает возможность выполнять большинство этих операций без вскрытия клеммной коробки.

Технические особенности

Счетчик учитывает и передает данные о потребленной эл. энергии за сутки, месяц, год. Есть возможность разбить информацию по каждому тарифу в отдельности, либо по каждому месяцу. Указываются значения за предыдущий год. Прибор программируется индивидуально, причем минимальное значение – 1 минута в сутки.

В зависимости от конфигурации на дисплей выводится вся необходимая информация о питающей сети: углы сдвига фаз, активные и реактивные значения, ток, напряжение, коэффициент мощности. Через специальный выход прибор позволяет контролировать потребителя и даже отключать его от сети, если тот превысил лимит потребления эл. энергии.

Рабочие значения:

  • Ток: 5 – 60 А,
  • Напряжение: 230/400 В,
  • Температура: 40… +55°С,
  • Многотарифный (до 4 зон),
  • Различные виды включения (через разделительный трансформатор или напрямую),
  • Масса: 0,8 кг.
  • Цена: по Украине – 1500 грн., по России – 3600 р.

Приборы учета энергии Меркурий 231 обладают рядом преимуществ перед конкурентами. Это видно из того, что «НПК «Инкотекс» экспортирует свою продукцию в соседние государства, где она пользуется спросом. Понятно, что цена будет варьироваться в зависимости от модели, исполнения и даже региона продаж, но в любом случае это один из лучших вариантов как для дома, так и для производства.

Объявления на НН.РУ — Стройка

Тумба слесарная ТСН-1 имеет цельносварную конструкцию. Столешница состоит из влагостойкой фанеры толщиной 24 мм и листа металла 1. Цена: 5 678 руб.

Шкаф для инструмента имеет жесткую сварную конструкцию, рама шкафа сварена из профильной трубы квадратного сечения и обшита листом. Цена: 27 387 руб.

Шкаф металлический для инструмента ШИ-2П-3 имеет жесткую сварную конструкцию, рама шкафа сварена из профильной трубы квадратного. Цена: 16 092 руб.

Чугунные трубы с фланцем, приварка фланца Чугунные трубы — это трубы, которые производятся из различных видов чугуна. Чугун — это.

Источник

Описание счетчика


Виды электросчетчиков Меркурий Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.

Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.

Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.

Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
