Коллекторно-смесительная группа
В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.
Различная комплектация и выполняемые функции
Смесительный узел: для чего и когда нужен
Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.
Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.
Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева
В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.
Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.
Коллектор и его комплектация
Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.
Так выглядят коллекторные группы теплого пола
К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.
Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.
Расходомеры
Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.
Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола
Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.
Терморегуляторы
Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.
Устройство теплого водяного пола с возможностью автоматической регулировки его температуры
Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.
Место Valtec в рейтинге производителей труб
Разумеется, компания Valtec далеко не единственный производитель полипропиленовых труб, который достоин должного внимания. На сегодняшний день множество крупных предприятий, как зарубежных, так и отечественных производят трубы из полипропилена по своей собственной технологии и с использованием различных модификаций материала. Исходя из данных средств массовой информации, можно составить краткий рейтинг компаний и увидеть какое же место в нём занимает Valtec:
- Наиболее качественные и долговечными по праву считаются полипропиленовые трубы немецкого производства, в частности компании Banninger Reiskirchen, которая использует полипропилен нового поколения PP-RCT и Wefatherm, работающей с полипропиленом PP-R. Трубы выпускаются в белом и чаще в зелёном цвете, а производственная гарантия составляет 10 лет. Но, из-за значительной стоимости, трубы этих компаний не слишком пользуются популярностью в нашей стране, хотя их качество заслуживает уважения;
- Полипропиленовые трубы чешской компании WAWIN Ecoplastik известны во всём мире, так как именно этот бренд одним из первых начал производить инженерную сантехнику данного типа. Качество продукции не вызывает сомнения, но вот цена заставляет задуматься о других возможных вариантах;
- На третьем почётном месте находится уже рассмотренная ранее итальянская компания Valtec, качество продукции которой сравнимо с предыдущим производителем, а вот стоимость порадует отечественного потребителя;
- Полипропиленовые трубы турецкого производства, а именно таких компаний как TEBO, Pilsa, Vesbo и многих других имеют меньшую стоимость и соответственно несколько уступают в качестве предыдущим фирмам;
- Наиболее бюджетными вариантами считаются полипропиленовые трубы китайских (BLUE OCEAN, Dyzain и т. д.), а также, как бы это ни было б прискорбно, отечественных производителей, таких как Heisskraft, Политек и РВК.
Исходя из всего вышесказанного, можно сделать вывод, что Valtec является одной из самых популярных и востребованных компаний на рынке инженерной сантехники. Высокое качество исходных материалов, высокотехнологичное производство, продуманная система монтажа и, конечно же, приемлемая цена полипропиленовых труб выводят их на лидирующие позиции в данном сегменте рынка.
Заливка стяжки
Только после проверки устройства, можно переходить к укладке следующего слоя конструкции. Есть два варианта — бетонная стяжка и сухой пол.
Бетонная стяжка
Для стяжки, подойдёт раствор как покупной, так и сделанный самостоятельно из цемента марки М300. Минимальный слой бетона, способный защитить трубы из полиэтилена — 3 см, а максимальный 7 см.
Чаще стяжка монтируется без термошвов, они необходимы:
- если площадь комнаты больше 33 м2;
- если длина помещения превышает 10 м;
- при сложной планировке.
Заливается стяжка за раз, процесс следует начинать с переднего угла комнаты и заканчивать у двери. После выравнивания бетонной поверхности, пол оставляется на 4 недели для полного высыхания.
Сухие полы
Обустройство сухого пола поверх труб — более лёгкий и быстрый способ, так как нет мокрых процессов, которые трудоёмки и нуждаются в затвердевание.
Недорогим видом сухих полов является керамзитовый песок. Кроме того, при протечке, песок просто убирается и после устранения поломки, снова засыпается.
Сшитый полиэтилен
Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным
Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.
Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена
Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.
При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.
Различают 4 типа сшивки:
- пероксидный;
- силановый;
- азотный;
- радиационный.
Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.
У данного материала есть еще и другие достоинства, в частности:
- Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
- Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
- Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
- Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
- PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
- Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
- Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.
Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.
Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.
Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.
Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.
Особенности монтажа
При сооружении системы бытового снабжения из металлопластиковых труб вальтек необходимо предварительно нарисовать план-схему всей конструкции. Затем следует рассчитать количество материала, требуемого для создания конструкции. Еще следует учесть, что система не может располагаться только в горизонтальном или вертикальном направлении, она может изгибаться и поворачивать. Для этого применяют различные фитинги. Для того, чтобы собрать конструкцию нужно использовать специальное оборудование –пресс-клещ. Инструмент для металлопластиковых труб можно приобрести в любом специализированном магазине или взять в аренду.
Схема монтажа металлопластиковых труб.
Коллектор и смесительный блок
Для подключения труб к системе отопления необходимо использовать распределительные коллекторы. Они представляют собой 2 гребенки, предназначенные для ввода и вывода теплоносителя в систему.
На патрубках монтируются элементы управления – расходометры и запорные клапаны. Последние могут иметь механическую регулировку, либо комплектоваться сервоприводами. Это удобно для создания автоматической системы регулирования температуры поверхности пола. Запорные клапаны подключаются к терморегулятору, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.
Внимание
Грамотно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подключается к входной трубе отопления, а второй – к обратной с остывшим теплоносителем.
Двухходовой клапан осуществляет подмес холодной воды, чтобы нормализовать температурный режим в системе до требуемого уровня. Датчик температуры воды устанавливается во входной гребенке и согласно его показаниям регулируется объем остывшей жидкости.
Для дополнительного контроля работы на устройстве установлены термометры, указывающие фактические показатели температуры теплоносителя в гребенках.
Жидкостная система «тёплый пол»
Напольное водяное отопление считается более экономичным, чем обогрев дома посредством радиаторов. Тёплый воздух, который идёт от пола, поднимается снизу вверх. При этом создаётся комфортный микроклимат в комнате. Остывая, воздушный поток устремляется к стенам и возвращается вновь к полу или покидает помещение вследствие вентиляции.
На полу и на уровне головы взрослого человека воздух прогревается до комфортной температуры. Температурный режим программируется для каждой комнаты отдельно или для всей системы в целом.
При радиаторном обогреве тёплый поток воздуха сразу устремляется вверх от приборов, к потолку. Охлаждаясь, он начинает опускаться вниз, к полу. В этом случае напольное покрытие остаётся холодным, а потолок тёплый, что не всегда удобно для домочадцев. Кроме того радиаторы могут быть несовместимы с дизайном помещения. При водяном обогреве все трубы спрятаны под полом. Как работает система «тёплый пол»?
- Изначально потребуется организовать источник отопления, печь или котёл. Для печи на дровах или на жидком топливе рекомендуют оборудовать котельную.
- Для электрического или газового котла небольшой мощности отдельного помещения не предусматривают. Котлы устанавливают на полу в доме или укрепляют на стенах.
- Внутри печи или котла имеется водяной контур, теплообменник. Его изначально наполняют водой.
- Теплообменник нагревается в топке, заставляя воду циркулировать по трубопроводу.
- Горячая жидкость поступает в трубы.
- Отдавая тепло, она возвращается обратно в котёл.
Рекомендуем: Как подключить смесительный клапан для тёплого пола?
К системе подключают автоматическое управление, чтобы иметь возможность регулировать режим работы отопительного оборудования. В контуре устанавливают соединительные узлы, которые позволяют отвести лишнюю жидкость в накопительную ёмкость, отключать напольный обогрев по мере его необходимости, переключать отопление на систему радиаторов.
Преимущества системы Валтек
- Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
- В линейке продукции компании представлено все, что необходимо для установки системы отопления, включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря, всего того, что позволит обеспечить максимальную энергоэффективность используемого пола с подогревом.
- Предприятие-изготовитель использует в производстве единые стандарты, которые обеспечивают полную совместимость всевозможных узлов конструкции, а также материалов.
Металлопластиковые трубы
Металлопластик соответствует многим требованиям к трубам, описанным ранее.
Этот материал:
- гибкий и поэтому минимальный размер радиуса изгиба равен 8 диаметрам;
- при монтаже его не нужно нагревать;
- эластичный;
- имеет низкий показатель кислородопроницаемости.
Единственный недостаток металлопластика – это срок службы, который не превышает 30 лет. Также в продаже немалое количество подделок. Востребованность металлопластиковых труб объясняется удобной формой их выпуска – они продаются в бухтах длиной 25 –50 метров. Немало фирм принимают заказы на изготовление продукции большей протяженности.
Применяют трубы из металлопластика диаметром 16 или 20 миллиметров. Специалисты не рекомендуют монтировать теплые полы из изделий с другим размером сечения. Качественная и фирменная металлопластиковая трубная продукция стоит дорого, а срок службы не соответствует потребностям потребителей. Но вся система получается не слишком дорогой, так как фитинги в данном случае стараются не задействовать по причине высоких цен на них, а укладывают отрезки труб большой протяженности, стоимость которых доступна многим владельцам недвижимости.
Виды монтажа и креплений
Трубы металлополимерные и пластиковые Valtec монтируются самостоятельно. Работы не требуют особых затрат и трудоемкости. Достаточно опыта обращения с ножовкой, гаечным ключом и рулеткой.
Все детали надежно фиксируют между собой с помощью калибраторов, которые обеспечивают правильное расположение стыкуемых элементов.
Учитывают некоторые параметры:
- смещение концов деталей при сварке;
- разницу толщины стенок.
Калибратор предназначен для калибрования труб при установке в систему трубопровода и для снятия внутренней фаски. С помощью этого устройства выполняется плавный переход между деталями трубы разного диаметра. Инструмент необходим для качественной установки.
Для закрытия и открытия транспортируемой жидкости устанавливается запорная арматура. Она также регулирует мощность и количество потока. Детали имеют разные модификации и широкий спектр действия. Отличаются внешним видом и пропускной способностью.
Трубы ПП не гнутся, для этого используют соединительные фитинги. Приобретают элементы той же фирмы для сокращения продолжительности работ.
Изделия нарезают по размеру, учитывают все углы и повороты трубопровода. Чтобы скрепить два отрезка, нагревают концы с помощью паяльника и соединяют фитингом.
Монтаж водяного теплого пола собственноручно
После того как Вы закупили материалы, можно приступать к монтажу.
Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта
Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:
2.1. Очистка основания
2.1.1. Бетонный пол
Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.
2.1.2. Деревянный пол
Просто очистить поверхность от крупного мусора.
2.2. Утепление основания
2.2.1. Бетонное
В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:
Видео монтажа утеплителя к бетонному основанию
2.2.2. Деревянное
Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.
2.3. Монтаж демпферной ленты
Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.
2.3.1. Бетонная или кирпичная стена
Видео монтажа демпферной ленты к бетонной или кирпичной стене
Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.
2.3.2. Деревянная, гипсокартонная, стена со штукатуркой
Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой
В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.
2.4. Арматурная сетка
Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.
Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.
Видео монтажа арматурной сетки
2.5. Крепления для трубы
Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.
Об этом уже говорилось в пункте
Крепежные элементы для трубы
2.6. Укладка трубы
Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:
- двойной спиралью (рис.1);
- змейкой (рис.2);
- двойной змейкой (рис.3).
Схемы укладки трубы теплого пола
Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.
К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).
Начинать монтаж рекомендуем с самых дальних от коллектора контуров!
Видео укладки трубы водяного контура
2.7. Монтаж коллектора
Коллектор обычно монтируется в специальный шкаф и на стену.
2.7.1. Сборка коллектора
Для начала надо собрать коллектор и закрепить его на месте.
Видео-инструкция по сборке коллектора
2.7.2. Обвязка коллектора
После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.
Видео по обвязке коллектора водяного пола
2.7.3. Опрессовка системы
После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.
Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.
Видео-инструкция по заполнению водяного теплого пола теплоносителем
После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.
Достоинства
Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:
Схема подключения коллектора
- благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
- изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
- приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.
Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.
Видео: Теплый пол с насосно-смесительным узлом VALTEC
Для того чтобы правильно настроить узел необходимо знать его основные функции. Узел предназначен для поддержания заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую увязку первичного и вторичного контуров. Поэтому узел, прежде всего, настраивается на требуемое соотношение теплоносителя первичного и вторичного контуров (для получения требуемой температуры теплоносителя), балансируется с остальными приборами отопления.
Узел имеет всего три органа регулирования:
| 1. Балансировочный клапан вторичного контура (2) |
При помощи этого клапана задаётся соотношение расходов теплоносителей первичного и вторичного контуров, то есть задаётся температура теплоносителя в подающем трубопроводе вторичного контура. Поворот клапана осуществляется шестигранным ключом, для предотвращения случайного поворота во время эксплуатации клапан фиксируется зажимным винтом. На клапане имеется шкала со значениями пропускной способности клапана от 0 до 5 м 3 час.
Балансировочно-запорный клапан предназначен для увязки узла COMBIMIX с остальными приборами отопления (балансировки).
Клапан закрыт шестигранным колпачком, поворот клапана осуществляется шестигранным ключом. Положение клапана также можно фиксировать зажимным винтом.
3. Перепускной клапан
Предназначен для предохранения насоса от режима, при котором отсутствует проток жидкости через насос. Клапан срабатывает на определённый перепад давления, который задаётся поворотом ручки.
Металлопластиковая труба Valtec – плюсы и минусы
Металлопластиковые трубы Valtec состоят из полиэтиленовых слоёв, клеевых прослоек, а также усиливающего алюминиевого слоя.
Благодаря клею и полиэтилену, алюминиевая фольга не контактирует с водной средой, а сама труба становится единым целым. Это – главное условие долгого срока эксплуатации изделий, поскольку алюминий не подвергается окислению, коррозионным и деформационным процессам.
Тезисно об изделии:
Чтобы при соединении стояков между собой шов был прочным и целостным, а трубопровод – герметичным, сваривание проводится в инертной среде.
Благодаря наличию верхнего защитного полиэтиленового слоя, трубные системы можно успешно применять как внутри, так и снаружи помещений.
Специальный клеевой состав удерживает всю конструкцию в целостности, не допускает расслаивания на отдельные элементы.
Именно алюминиевая фольга (средняя прослойка) делает трубу жесткой, прочной и одновременно гибкой, благодаря чему ее успешно монтируют в самых труднодоступных местах.
Наличие гладкого внутреннего защитного слоя обеспечивает не только защиту изделия, но также полное отсутствие налета извести или ржавчины
Это гарантирует подачу чистой воды, что очень важно для питьевых трубопроводов.
Уникальность структуры гарантирует качественную транспортировку тяжелых, химически активных веществ, что способствует расширению сфер использования изделий.
Положительные свойства
Металлопластиковые стояки Valtec отличаются:
- высоким качеством;
- надежностью;
- повышенной прочностью – 70 Н/10 мм, что значительно выше норм ГОСТа (50 Н/10 мм);
- гибкостью;
- легкостью, что удобно при транспортировке, поскольку не нужно использовать тяжелую технику при закупке большой партии изделий;
- долгим сроком эксплуатации, что составляет примерно 50-60 лет;
- экологичностью;
- устойчивостью к воздействию химически агрессивных сред;
- простотой монтажа;
- стойкостью к высоким температурам.
Плюс к этому, мудрое соотношение «низкая цена – высокое качество» ставит металлопластиковые трубы Valtec в первый ряд среди аналогичных изделий.
Минусы
Среди многих «плюсов» можно найти и несколько отрицательных свойств металлопластиковых трубных изделий:
- производятся из горючих материалов;
- невысокая устойчивость к ультрафиолету.
Кроме того, при частых резких температурных колебаниях возможно расслоение изделий.
Преимущества продукции Valtec
Основной целью создания компании было удовлетворение запросов российского потребителя. Модели систем отопления подходят для эксплуатации в условиях непростого температурного режима на территории России. Возможность добавления в теплоноситель антифриза обеспечивает работу таких тёплых полов в неотапливаемых помещениях (гаражи, автосервисы и т.д.).
Схема конструкции системы Valtec
Точная автоматика работает почти автономно, участие человека минимально. Требуется качественная начальная настройка, дальше процесс отопления идёт самостоятельно. Система энергоэкономична: теплоноситель нагревается до температуры 35-50 градусов. Этого вполне достаточно, чтобы создать комфортные условия в помещении.
Система тёплого пола эстетична, так как вся конструкция скрыта под покрытием пола. Это позволяет создавать современный панорамный интерьер. Кроме того, при отсутствии циркуляции в помещении (как при традиционной организации отопления) пыль и микроорганизмы не принесут неудобств людям с заболеваниями дыхательной системы, а также маленьким детям.

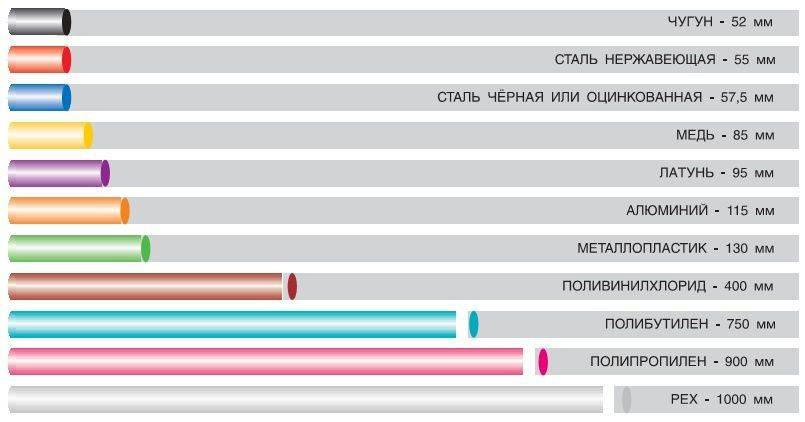

Диаграмма удлинения 100мм трубы при повышении температуры на 50С в системе теплого пола
Все комплектующие такой системы отопления очень прочные, способны выдержать длительную эксплуатацию даже с учётом наличия в системе жёсткой воды. Гарантийный срок службы системы – 7 лет. Тёплый водяной пол подходит практически для любого помещения: офисов, жилых домов, частных строений, где особенно повышенная влажность и возможность промерзания полового покрытия.
