Размеры и разновидности труб для кухонной вытяжки

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

  1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
  2. Делайте воздуховод разборным, так как его периодически требуется чистить.
  3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
  4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
  5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
  6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

6 фото

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

  1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
  2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
  3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
  4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

  • при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
  • используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
  • если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
  • некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

4 Использование воздуховода

Если выбранную вытяжку требуется присоединить к вентиляционной шахте, важно учитывать, какие размеры она имеет и как расположена. Идеальным вариантом монтажа является установка вытяжки ровно под отверстием вентиляции

Так удастся максимально сократить трассу воздуховода, одновременно увеличив до максимума эффективность работы прибора.

К сожалению, такая установка не всегда возможна. Часто для соединения выходного патрубка вытяжки с отверстием вентиляции приходится использовать специальные трубы. В таких ситуациях необходимо правильно рассчитать расположение труб, чтобы они проходили под прямым углом и имели минимальное число изгибов.

Трубы, соединяющие вытяжку с вентиляционной шахтой, монтируют скрытым или открытым способом. Второй вариант существенно облегчает обслуживание и ремонт установки, но обязывает проводить фиксацию труб к потолку или стене через каждый метр-полтора. В качестве креплений следует использовать специальные кронштейны или хомуты. Шахту вентиляции требуется оснастить обратным клапаном, который исключит проникновение постороннего запаха из воздуховода обратно в кухню.

Конфигурация

Первое, на что стоит обратить внимание – это форма и принцип фильтрации воздуха. Всего есть 3 вида

1. Подвесная вытяжка

Плоская или наклонная конструкция устанавливается непосредственно над плитой на стене или под кухонным шкафчиком.

ПлюсыМинусы
Занимают мало местаЧаще всего работают без воздуховода, с помощью акриловых фильтров, которые нужно периодически менять
Легко установить на любой участок стеныБольшинство моделей оснащены маломощными двигателями, а потому за раз пропускают небольшое количество воздуха
Доступная ценаНе особо подходят просторным помещениям
Легки в уходе, при необходимости ремонт осуществить достаточно простоУровень шума бывает высоковат

Специалисты рекомендуют приобретать их для маленьких кухонь, например, в хрущевках.

2. Встроенная вытяжка

Основная разница по сравнению с предыдущим типом – наличие специального короба или шкафа.

ПлюсыМинусы
Можно найти бюджетную модельНужно выделить место в гарнитуре
Много вариантов конфигурации: от тонкой выдвижной панели до мощной профессиональной вытяжкиОбойдется дороже подвесной
Низкий уровень шума
Эффективна в больших помещениях
В некоторых есть отдельное пространство для воздуховода

Судя по отзывам, это – самый популярный тип. Широкий модельный ряд, множество дополнительных опций… Кстати, вот хороший гид покупателя о том, как правильно выбрать встроенную вытяжку.

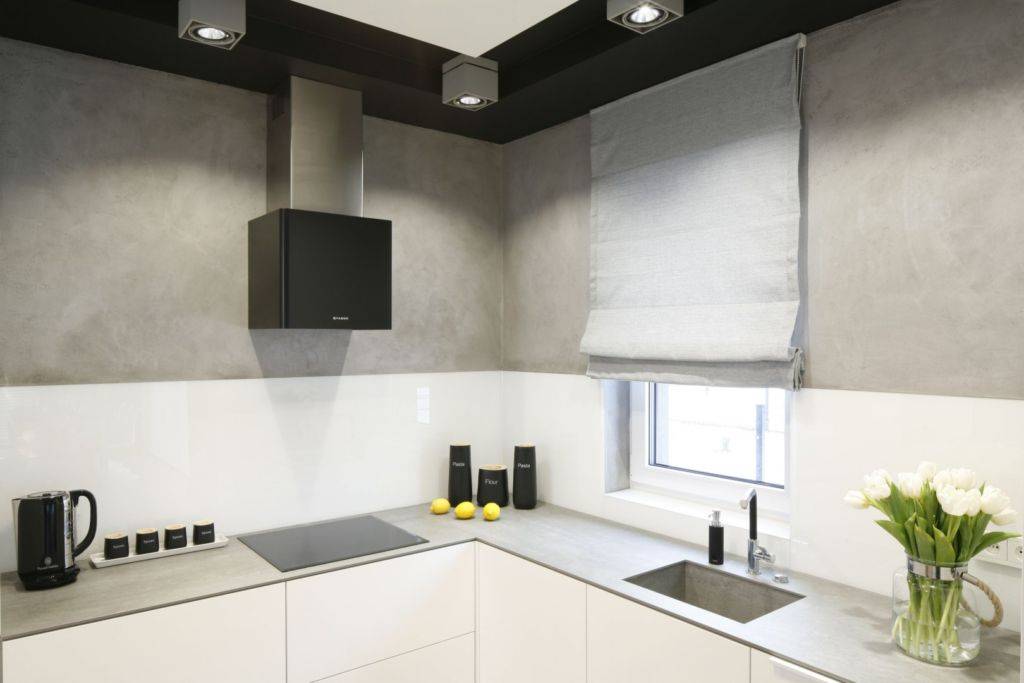

3. Купольная или каминная

Свое название они получили из-за формы, напоминающей традиционную вытяжку для старинных каминов. Правда, сейчас они бывают достаточно разнообразны – многие подходят для самых современных стилей дизайна.

ПлюсыМинусы
Они не очищают воздух, а выводят загрязненный из квартиры или домаВысокая цена
Могут быстро очистить воздух в большую кухнеСложные работы по монтажу воздуховода и отвода
Интересно выглядятЗанимают много места
Есть угловые варианты, которые подходят для кухонь нестандартной планировки

Как видите, это – мощный агрегат, который нерационально рассматривать для небольших кухонь. Зато для квартиры-студии он подойдет идеально: попадание запахов в жилую зону практически невозможно.

4. Островная вытяжка

Еще не так давно этот тип встречался исключительно в ресторанах или в иностранных кинофильмах. Сейчас же большие вытяжные аппараты, размещенные по центру комнаты, не редкость и в обычных квартирах.

ПлюсыМинусы
Качественное очищение воздуха на большой площади;Габариты – на маленькую кухню она не подойдет;
Стильный и необычный внешний вид;Высокая цена;
Возможность установить в любом месте, а не только у стены;Уровень шума.
Широкий функционал;

Если вас не смущают эти недостатки при покупке островной вытяжки для очищения воздуха на кухне, то вы получите надежный и мощный агрегат.

5. Т-образная вытяжка

Свое название они получили из-за формы: в перевернутом виде прибор напоминает букву Т. Это классические подвесные вытяжки, которые в зависимости от характеристик подходят практически к любой кухне.

6. Декоративная вытяжка

Вот тут сложно дать однозначное определение. Это может быть наклонный или Т-образный прибор, а может гаджет нестандартной формы. Любят их за отделку и необычный внешний вид: чаще всего такие агрегаты смотрятся очень стильно.

Какую выбрать? Решать вам. Учитывайте площадь помещения, частоту готовки, наличие вентиляции в доме. Сомневаетесь? Почитайте специализированные форумы, где домохозяйки делятся реальными отзывами о моделях.

Домино

Одни из самых современных вариантов конструкции, которая устанавливается внутри столешницы (непосредственно возле варочной поверхности) и «выезжает» из нее при включении плиты. Очень удобный вариант для малогабаритных кухонь.

Достоинства:

  • Компактность.
  • Эффектный дизайн.

Недостатки:

  • Высокая стоимость.
  • Сложность установки.
  • Низкий КПД.

Вытяжка домино

Островок

Данный тип оборудования представляет собой классический кухонный зонт с потолочным креплением. Лучший вариант для очистки воздуха над кухонным «островком» или отдельно стоящей плитой.

Достоинства:

  • Высокая производительность.
  • Большой выбор дизайнерских решений.

Недостатки:

  • Сложность монтажа.
  • Высокая стоимость.
  • Внушительные размеры

Вытяжка островок

Разновидности вентиляционных труб

Можно выделить 2 разновидности вентиляционных труб, используемых для вытяжки: из гладкого пластика и гофрированные (изготавливаются из пластика либо полужесткого алюминия). У каждой из них свои особенности, преимущества и недостатки. Рассмотрим нюансы использования каждой из них.

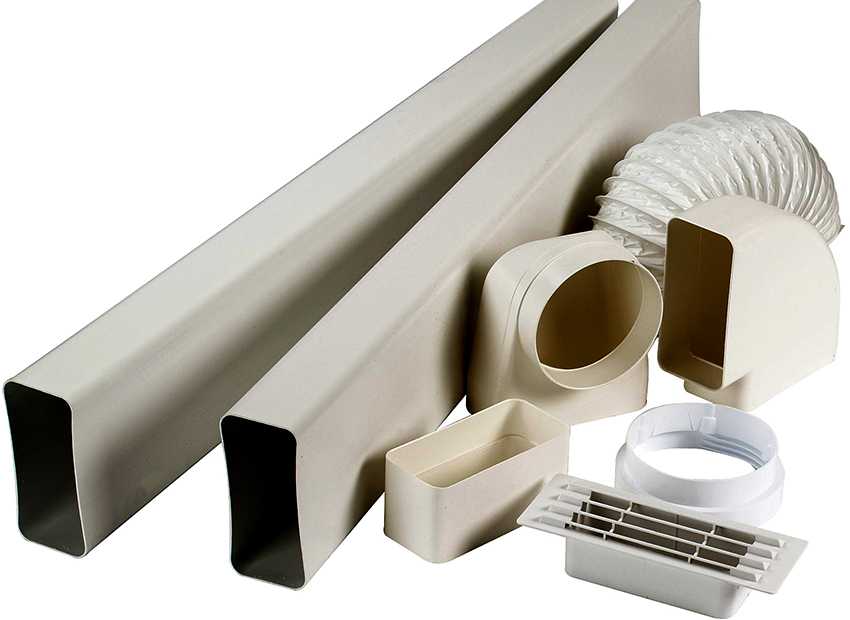

Особенности пластиковых воздуховодов

Пластиковые вытяжки в виде трубы бывают цилиндрической и прямоугольной формы. Второй вариант конструкции отличается тем, что его гораздо проще спрятать (подробнее: “Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы”). Соответственно, они хорошо подходят для скрытого монтажа.

Пластиковые трубы любого сечения можно уложить над кухонными настенными шкафчиками. Так получится частично или полностью скрыть вентиляционную систему.

Если куплены пластиковые вентиляционные трубы, то для них нужно дополнительно приобрести несколько Г-образных переходников (для монтажа системы потребуется не меньше трех). Еще понадобятся переходники для подключения трубы к вытяжке и к вентиляционному каналу. Все места соединений необходимо заизолировать. Для этого используется специальный герметик.

Преимущества использования пластиковых труб:

  • Такие воздуховоды производят минимальное количество шума.
  • В вытяжной трубе отсутствуют какие-либо щели. Поэтому в нее не попадет грязь или жир.

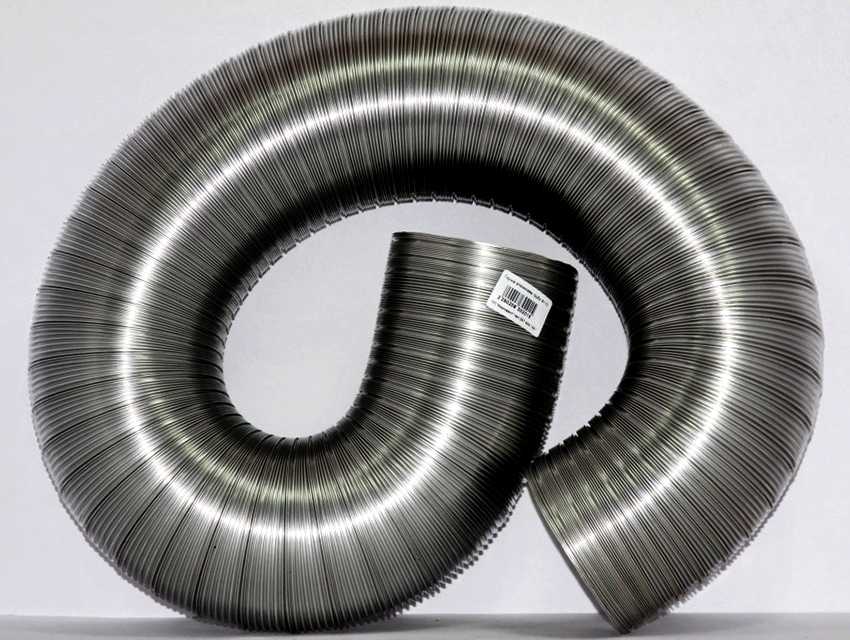

Особенности гофрированных вентиляционных труб

При монтаже гофрированной трубы ее необходимо растянуть до упора. В противном случае перемещение воздуха будет сопровождаться высоким уровнем шума. Для монтажа системы из гофрированных труб используются решетки с фитингами, а также хомуты.

Среди преимуществ таких изделий можно отметить тот факт, что гофрированная труба для вентиляции устанавливается без каких-либо переходников. Процедура монтажа сама по себе довольно простая. Гофрированный воздуховод еще отличается тем, что стоимость его реализации будет ниже, если сравнивать с пластиковой системой.

Чем хороши пластиковые вентиляционные каналы для кухонной вытяжки

Начать следует с того, что такие воздуховоды удобны в монтаже и имеют различную форму, что позволяет разместить их практически в любом месте

Кроме того, они достаточно легкие, что тоже немаловажно. Ну и наконец, самое основное их преимущество – сравнительно низкая стоимость

Форма канала зависит от предпочтений хозяина, но есть один нюанс, о котором следует упомянуть именно в начале статьи.

Важно! Размеры, как и форма воздуховода зависят от производительности вытяжки. Для большинства из них (на небольших кухнях) вполне достаточно плоского вентиляционного пластикового воздуховода, который полностью виден только сверху навесных шкафчиков

Если же необходима большая пропускная способность, то придется использовать пластиковые трубы для вентиляции.

Можно смонтировать магистраль и скрыть ее подвесным или натяжным потолком

Сами же воздуховоды могут быть цельными либо гибкими. И у каждого из этих видов есть свои как достоинства, так и недостатки, которые мы и постараемся рассмотреть по ходу нашего обзора. К тому же, нужно понять, что еще требуется для монтажа системы кроме воздуховода из пластика. Главное сейчас разложить все по полочкам, чтобы суть стала понятна даже тем, кто никогда в жизни не сталкивался с подобной работой.

Обратный клапан на вентиляции лишним точно не будет
Статья по теме:

Как выбрать вытяжку на кухню: советы профессионалов. Из нашего обзора вы узнаете принцип работы устройства, типы и размеры вытяжек, рейтинг лучших моделей, как правильно произвести расчет производительности и секреты правильной установки.

Общая информация о пластиковых вентиляционных трубах

Первое, о чем нужно сказать – это размер. Производитель предлагает различные пластиковые трубы вентиляции: от совсем маленьких до действительно огромных. Но, если мы говорим о вытяжке в квартире, слишком большие воздуховоды можно опустить. Хотя при строительстве частного дома они и могут пригодиться.

Чем удобна вентиляция из пластика, так это тем, что имеет небольшой вес (о чем уже упоминалось). Это позволяет производить ее монтаж даже в одиночку. Если сравнивать с другими материалами, то можно с уверенностью сказать, что воздуховоды из оцинкованной стали весят почти в 2 раза больше, а значит и монтировать их будет сложнее.

Даже большое количество воздуховодов много места не займет

Конечно же, подобные изделия, как и любые другие имеют свою классификацию. И заключается она не только в размерах, но и в других различных параметрах. Хотя на габаритах мы еще остановимся более подробно. А сейчас предлагаем углубиться именно в вопрос классификации вентиляционных пластиковых труб.

Особенности использования

Гофрированные трубы доступны в широком ассортименте. Но все они различаются по материалу и габаритам, что говорит о широкой сфере эксплуатации данного объекта. Гибкие наполовину трубы, имеющие небольшой диаметр, изготавливаются из пластика. Их вовсю используют для прокладки электрокабеля. В этом случае можно обустраивать канал для телефонных проводов — для этого электрики традиционно используют гофру, диаметр которой варьируется от 1,6 до 4 см.

Гофра, которая является гибкой наполовину, представляет собой подходящий вариант для монтажа системы отопления. В реальности именно этот тип труб поддаётся более простому монтажу. Любой фрагмент здесь можно убрать, не нарушая внутреннего поперечника. Соответственно, можно обходить разного рода проблематичные участки при установке. Это могут быть углы, например.

Для вентиляционных систем рекомендована гибкая гофрированная труба для вытяжки. Для обустройства бытовой вентиляции целесообразно задействовать изделия от 10 до 15 см в поперечнике. Иногда возникают случаи, когда необходим монтаж объекта диаметром вплоть до 30 и больше сантиметров. Такие размеры гофры для вытяжки нельзя считать ходовыми, но обнаружить подходящий вариант в любом случае удастся.

Гибкая гофра для вентиляции на кухне изготавливается из алюминиевой фольги. Модель из нержавеющей стали и пластиковая гофра для вытяжки задействуется намного реже. Простота установки объясняет востребованность этой конструкции. Стоимость также можно назвать разумной. Она вполне соответствует ожиданиям покупателей относительно указанного товара.

Каналы, выполненные из текстиля, используются в производственных зонах. Они устроены таким образом, что обеспечивают оптимальную скорость перемещения воздуха. Такие вентиляционные системы находят применение на мясоперерабатывающих цехах, в заведениях общепита и прочих помещениях. Тканевые модели удобны тем, что их можно быстро демонтировать. Также они легко поддаются чистке и обеззараживанию.

Чтобы подключить сантехнику, подвести воду к посудомоечной или стиральной машине, можно использовать гофру из полиэтилена или пластика. Монтируя канализацию, без этого материала также не удастся обойтись. Особенно она востребована на сложных зонах, где нет возможности задействовать жесткие конструкции.

Что значит каминная установка вытяжки

Каминная вытяжка является воздухоочистителем, работающим по принципу всем знакомой вытяжной системы. Отработанные воздушные массы попадая в купольный корпус выводятся из помещения по средствам воздуховода в вентиляционную шахту – дымоход. Вытяжка такой формы имеет изысканный внешний вид и способна стать настоящим украшением помещения. Она идеально дополнит любой стиль оформления и подойдет под любой камин.

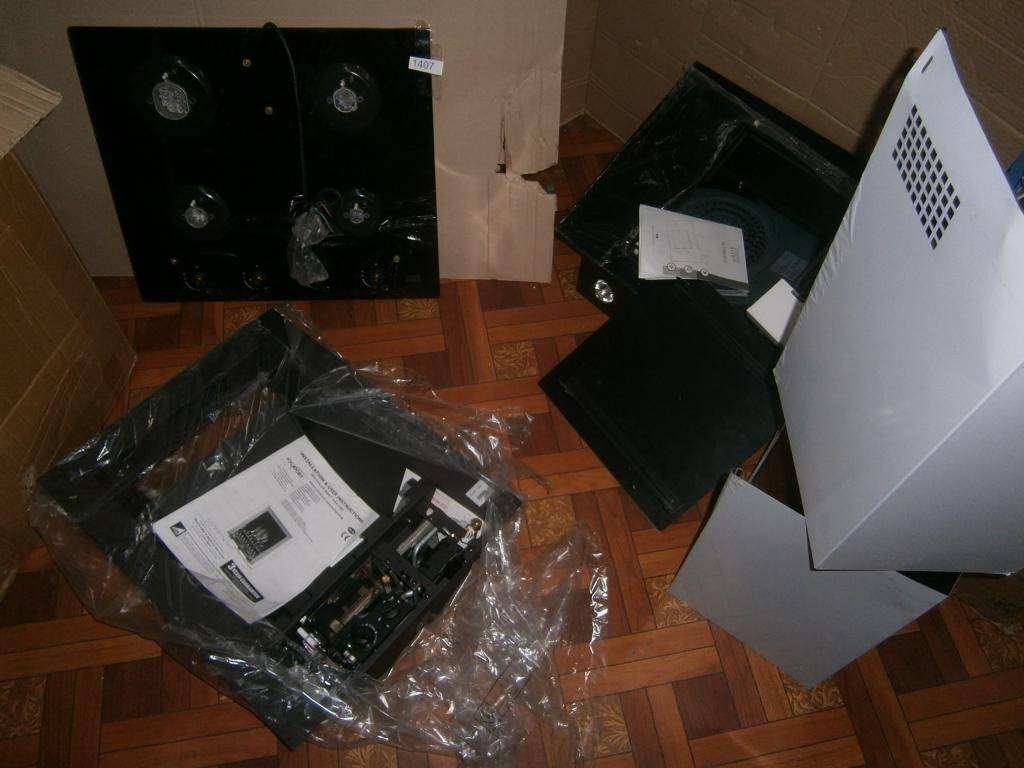

Поставляется каминная вытяжка в разобранном виде

Особенности вытяжек для камина:

  • современный внешний вид, благодаря которому вытяжка становиться украшением помещения;
  • эффективное очищение воздуха, достигнутое благодаря установке двух двигателей и многоразовых фильтров;
  • доступная и быстрая установка – используются обычные саморезы.

Определение размеров вытяжки

Размеры вытяжки должны максимально подходить к геометрическим размерам камина. Установка большей по размерам вытяжки помогает более качественно и быстро удалить загрязненный воздух. Самым оптимальным является вариант, когда габариты вытяжки на 2-3 см больше габаритов топки.

Шумность

Наличие сильного шума раздражает человеческий слух

Именно поэтому при выборе следует обращать внимание на показания шума. При работе на полную мощность шум вытяжки не должен превышать 60 Дб

Оптимальным вариантом является вытяжка, шумность которой составляет 40 Дб

Оптимальным вариантом является вытяжка, шумность которой составляет 40 Дб.

Современные вытяжки для камина бывают различных стилей, к примеру, современный модерн

После некоторого времени использования даже самая тихая вытяжка может «зашуметь» очень сильно. Причиной этому является загрязненность системы фильтрации.  Устранить появившийся шум можно, очистив вентилятор и заменим фильтр.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Классификация вентиляционных труб для вытяжки

Современный рынок предлагает широчайший выбор вентиляционных систем и комплектующих к ним, необходимых для установки. При этом существует определенная классификация воздуховодов.

Трубы для вентиляции могут быть круглые, квадратные и прямоугольные.

Трубы для вытяжки в частном доме или квартире, предназначенные для бытовой вентиляции, условно делят на такие группы:

  1. В зависимости от материала изготовления могут быть алюминиевые, пластиковые трубы для вентиляции, а также сделанные из оцинкованной стали.
  2. По форме воздуховода различают квадратные, прямоугольные либо же круглые трубы.
  3. С учетом степени гибкости выделяют два вида изделий – гибкие и жесткие короба.

Гибкие воздуховоды производят, как правило, из гофрированного алюминия либо же из оцинкованной стали. Сейчас жесткие трубы из металла не используют, так как их установка довольно сложная, как и сам процесс изготовления. Такие трубы должны иметь диаметр 100-150 мм. Изделия из алюминия стоят намного дороже, хотя не обладают особыми качествами и преимуществами. Поэтому их не используют при монтаже кухонной вытяжки.

Воздуховоды из пластика имеют круглую, квадратную либо прямоугольную форму. Их поверхность может быть как шершавой, так и гладкой. Чаще всего они белого цвета, хотя нередко окрашиваются и в другие тона, что дает возможность подобрать пластиковый воздуховод для кухонной вытяжки, который гармонично впишется в интерьер.

Более детально о каждом конкретном типе воздуховодов поговорим ниже, перечислим их преимущества и недостатки, а также остановимся на особенностях монтажа.

Кроме того, трубы для вытяжек могут быть жесткими или гибкими.На заметку! Пластиковые трубы вентиляции считаются самыми практичными, так как благодаря гладкой поверхности их легко мыть, а внутри собирается намного меньше жира и копоти. Гладкость стен также способствует сокращению сопротивления воздуха, в результате чего снижается вибрация и шум.

Какие воздуховоды лучше – пластиковые или гофрированные?

Сейчас используют два вида воздуховодных труб: пластиковые и алюминиевые гофрированные. Сечение пластиковых изделий может быть круглым или прямоугольным. Круглые пластиковые воздуховоды имеют меньшее сопротивление воздуха, чем с прямоугольным сечением, поэтому работают они эффективнее. Но прямоугольные воздуховоды в интерьере смотрятся естественнее, они сливаются с мебелью и другим кухонным оборудованием.


Схема системы огнезащиты воздуховода.

Большое внимание при монтаже элементов воздуховодной трубы нужно уделить качеству соединений. Поэтому все комплектующие для системы лучше покупать вместе с пластиковыми трубами, чтобы при состыковке элементов не возникало проблем

Гофрированные трубы не нуждаются в соединительных элементах, они легко сгибаются под любым углом, а также растягиваются и сжимаются. Их монтаж сводится к закреплению одного края трубы к отверстию вентиляционного канала, а противоположного – к выходу вытяжного устройства. Кроме простоты монтажа еще одним преимуществом гофрированных труб перед пластиковыми можно отметить их небольшой вес. А к недостаткам стоит отнести шум во время работы вытяжной системы, скопление жира и копоти на внутренних стенках трубы. У пластиковых воздуховодов достоинств очень много:

  • бесшумность работы;
  • незначительное сопротивление воздуху благодаря гладким внутренним стенкам;
  • не забиваются грязью, все отходы выводятся в вентиляционную шахту.

К недостаткам пластиковых труб можно отнести более сложный монтаж и необходимость в соединительных компонентах, а также более высокую стоимость в сравнении с гофрированными трубами.

Расчет диаметра воздуховода и мощности вытяжки для кухни

Как рассчитать диаметр воздуховода и мощность вытяжного зонта (вытяжки) для кухни? На самом деле все просто. Берем исходные данные:

  1. Объем кухни в кубометрах = площадь умноженная на высоту помещения – 13*2,6=33,8 кубометров
  2. Нормативная необходимая кратность воздухообмена помещения кухни – 6-8
  3. Нормативная скорость воздуха в воздуховоде в жилых помещения – 3,5-5 м/с

Имея эти данные рассчитываем необходимый воздухообмен для помещения кухни: 33,8*6=202,8 куб/час или 33,8*8=270,4 куб/час. Соответственно производительность вытяжки должна быть не менее 270,4 куб/час

Зная требуемый для кухни воздухообмен и нормативную скорость воздуха в воздуховоде рассчитываем диаметр воздуховода.

По следующей формуле и производится расчет площади воздуховода:

ϑ= L / 3600*F, где:

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с,

L – расход воздушных масс (данная величина измеряется в м 3 /ч),

F – площадь поперечного сечения трубопровода, измеряется в м 2 .

Так же нужно перевести площадь сечения в диаметр:

D = √ F / 4 π, где:

D – диаметр круглого канала в метрах,

F – площадь его поперечного сечения в м.кв.,

При 202,8 куб/час и скорости 5 м/с требуется диаметр 125 мм (пропускная способность 221 куб./час)

При 270.4 куб/час и скорости 5 м/с требуется диаметр 150 мм (пропускная способность 318 куб./час)

Для себя я решил установить воздуховод диаметром 125 мм, можно было бы установить и 150 мм, тогда бы скорость воздуха и уровень шума были бы меньше и кратность воздухообмена больше. Но мне не хотелось сильно опускать потолок, загораживая трубу воздуховода, а уровень шума все равно стал меньше благодаря коробу из гипсокартона. Посмотрите статьи «вытяжка на улицу» «обжитая кухня с мебелью» там описано подробно как прокладывался и декорировался воздуховод.

Следует не забывать, что для того чтобы был расход воздуха так же необходим приток воздуха такого же объема – приоткрывайте окошко .

Расчет диаметра воздуховода и мощности вытяжки для кухни Как рассчитать диаметр воздуховода и мощность вытяжного зонта (вытяжки) для кухни? На

Соблюдение надлежащего расстояния от варочной панели

Одним из ключевых параметров, принимаемых во внимание при установке кухонной вытяжки, является высота установки над варочной панелью или плитой. Это зависит как от типа вытяжки, так и от подачи топлива на данную плиту. Особое внимание следует обратить при установке настенной вытяжки. Соблюдение правильного расстояния оказывает огромное влияние на эффективность, комфорт и безопасность использования. Наклонный капюшон должен быть отделен от панели примерно на 35-40 см от ее дна. Самое безопасное положение — это когда расстояние до варочной панели в ситуации, когда у вас есть стандартный колпак (т. е

в перевернутой букве типа T), составляет 70 см.

Процедура для старых газовых плит должна быть немного другой. Хотя расстояние в 70 см с перевернутым Т-образным колпаком в порядке, наклонный колпак требует немного больше места. Минимум должен быть 40 см. Это важно, потому что огонь горелок в газовой плите может растопить пластиковые элементы в вытяжном шкафу, что приведет к их повреждению. Риск наибольший, если мы зажигаем горелку и какое-то время ничего не делаем. С выключенной вытяжкой и оставлением «живого огня» на плите в комнате накапливается значительное количество тепла, в результате он может растопить элементы внутри вытяжки

Важно!Соблюдайте достаточное расстояние между варочной панелью и вытяжкой: наклонный колпак дымохода должен быть подвешен на 35-40 см выше плиты (в случае газовых плит минимум 40 см)Перевернутая Т-образная вытяжка, а также другие с абсорбирующей поверхностью, параллельной столешнице, должны быть установлены на 70 см выше нагревательной плиты (независимо от того, какой это тип)

Варианты вывода трубы

Магистраль от вытяжки к входу в вентиляционный стояк не всегда органично вписывается в интерьер кухни, поэтому применяется декоративная маскировка. Чаще всего в искусственный короб прячется не только труба, но и сам купол. Для его устройства понадобится каркас из металлических профилированных элементов, который обшивается соответствующей отделкой.

Во втором варианте трубы от вытяжки ставятся еще до отделки стен и потолка, поэтому закрываются пластиком, деревянными панелями или гипсокартоном одновременно с другими поверхностями и смотрятся как единое целое. Недостаток в том, что такие конструкции нельзя почистить без демонтажа отделки.

С одним входом


При наличии одного канала его делят для вытяжки и общей вентиляции

Если в кухне есть только одно вентиляционное отверстие, ведущее в стеновую шахту, нужно поделить его для патрубка от вытяжки и выведения общего воздуха из помещения. Иногда можно немного расширить размеры отверстия, если позволяет конструкция.

Купол вытяжки засасывает отработанные массы только в определенном месте над газовой плитой. Даже большая мощность оборудования не позволяет выводить воздух из удаленных участков кухни. Вентиляция помещения с помощью вытяжного зонта не нормируется в соответствующих документах.

На вентиляционное отверстие ставится двойная решетка, где выводится труба и ставится обратный клапан или монтируется еще один вентилятор. Электричество подключается так, чтобы была возможность переключения между двумя отверстиями забора воздуха.

С двумя входами


Несколько вентиляционных каналов обустраивают в частном доме

Такой вариант редко бывает в стандартных кухнях многоэтажного дома. В стене предусматриваются два вентиляционных канала (помимо санузла), которые не соединяются друг с другом. Если они выводятся в один стояк, при работе вытяжки возникает явление обратной тяги.

Проблема решается, если во время включения купола открывать форточку в кухне, чтобы объем забираемого воздуха соответствовал поступающему и не возникало разрежение. Вторым вариантом является установка в отверстии второго канала обратного клапана, который будет работать только на вывод воздушных потоков.

На улицу

Часто из-за небольших размеров не получается сделать в одном вентиляционном выходе два функционирующих канала для раздельного вытягивания газов и удаления общей массы воздуха. Есть вариант вывести трубу от вытяжки через стену на улицу, а шахтное отверстие снабдить стандартной решеткой для вентиляции.

Обычно вертикальное ограждение в многоквартирном секторе имеет толщину в два с половиной кирпича (510 мм), поэтому для работ приглашаются специалисты с соответствующими бурильными инструментами. Выход из стены закрывается снаружи решеткой, чтобы не проникали птицы. Ставится обратный клапан для предотвращения затягивания холода, когда вытяжка не работает.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
