Обзор водопроводных труб Рехау

Трубы из полипропилена: легкость, долговечность и дешевизна

Полипропиленовые трубы для водопровода и отопления лидируют на рынке из-за их эксплуатационных качеств. Такие трубы мало весят, долго служат, прочны, сравнительно легко монтируются. Для создания монтажного стыка нужно вставить трубку в уголок и припаять. Дополнительное достоинство полипропиленовых труб – весьма умеренная стоимость. Она не бьет по карману, даже если покупательский бюджет сильно ограничен.

У изделий из чистого полипропилена есть одна особенность. Они выдерживают только невысокие температуры. Чтобы трубы можно было использовать для горячей воды, их армируют алюминиевой или стекловолоконной составляющей. Это увеличивает диаметр стенки трубы: армированные трубки имеют обозначение Д25 (диаметр 25 мм), неармированные – Д20. Армирование никак не влияет на прочность, оно лишь повышает сопротивляемость высоким температурам.

Трубы REHAU STABIL

Тоже универсальная труба. И может быть применена и там, и там. В отличии от FLEXa имеет дополнительный слой из алюминия. Но как может многим показаться этот слой вовсе не для большей надежности и прочности. Большим недостатком у сшитого полиэтилена является его температурные расширения. Так вот этот алюминиевый слой и предназначен для того чтобы сдерживать эти расширения. Отсюда и название «Стабил» она более стабильная при разных температурах. Её следует применять если вы хотите проводить отопление в частном доме открытым способом на клипсах, а не в стяжку или под штукатурку. Еще ей очень удобно работать. Она держит форму, которую ей придаешь. Из-за этого многие монтажники закупают только её на весь объект под предлогом качества. А на самом деле вы переплачиваете огромные деньги. Стоимость с FLEX сильно дороже.

Характеристики и виды труб

Трубы из сшитого полиэтилена подразделяются по виду производства на четыре группы:

1. PEX-a — пероксидные;
2. PEX-b — силановые;
3. PEX-c — подвергнутые обработке быстрыми электронами;
4. PEX-d — азотные.

Их производят диаметрами от 10 до 110 мм, рабочее давление от 8 до 25 бар. Они рассчитаны на работу в диапазоне температур от 0 до 95 °C, не вступают в реакцию с кислотами и щелочами.

Они применяются в устройствах:

• тёплых полов;
• отопления бытовых и производственных помещений;
• подачи холодной или горячей воды;
• обвязки кондиционеров.

Они выдерживают замерзание теплоносителя без разрыва соединений, быстро восстанавливают прежние размеры после размораживания воды.

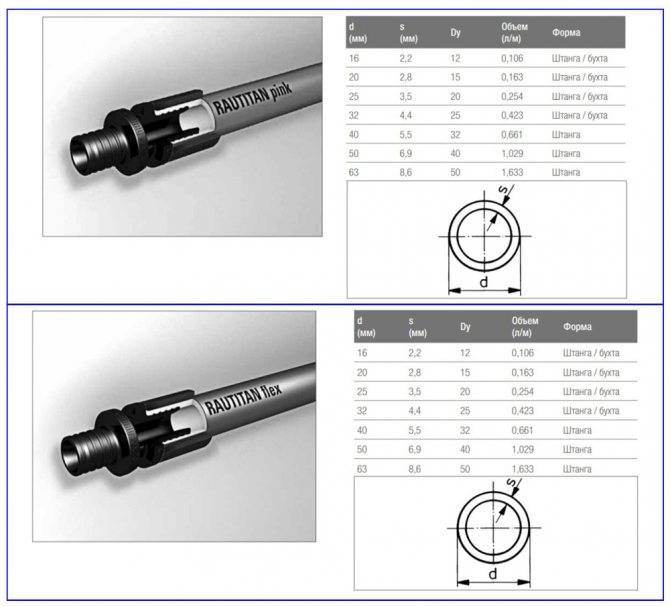

RAUTITAN pink

Это специально спроектированные трубы типа PEX-a для создания отопительных систем в частных домах и в производственных помещениях. Для предохранения от растворенного кислорода в воде применяется промежуточный слой из этилен винил алкоголя.

Применяются RAUTITAN pink в трубопроводах с рабочим давлением не больше 9 бар и предельной температурой до 95 °C. Кратковременно полиэтиленовые трубопроводы выдержат повышение температуры теплоносителя до 110 °C. Производятся трубы с условным проходом диаметрами от 16 до 63 мм, поставляются бухтами или отдельными шестиметровыми кусками.

RAUTITAN his

Rehau Rautitan His 311

Труба из сшитого полиэтилена Rehau RAUTITAN применяется для подачи горячей или холодной воды в жилые и промышленные помещения, для обвязки технологических трубопроводов. Её выпускают из сшитого полиэтилена марки RAU-PE-Xa с добавкой пероксидов под давлением. Производится с условным проходом от 16 до 63 мм в бухтах или отдельными кусками длиной до 6 метров и с толщиной стенок от 2,2 до 8,6 мм.

Применение этой марки полиэтилена обеспечивает стабильную работу трубопроводов при рабочей температуре теплоносителя до 90˚С. Имеет небольшое температурное удлинение 0,15, обладает гибкостью (радиус изгиба равен 8 диаметрам), износостойкостью, сроком службы более 50 лет.

RAUTITAN stabil

Эти трубы используются в системах отопления и водоснабжения. RAUTITAN stabil это многоцелевая труба с несколькими слоями. Между внутренней и внешней оболочками расположена промежуточная защитная алюминиевая прослойка. Она играет роль изолятора внешнего слоя несшитого полиэтилена от диффузии в него кислорода из воды.

В водопроводах для питьевой воды трубопроводы должны рассчитываться на рабочее давление до 10 бар. В системах отопления трубопроводы RAUTITAN stabil устанавливаются на магистралях с рабочим давлением до 10 бар и температурой теплоносителя до 95˚С.

Во время возникновении аварийных ситуаций выдерживает недолгое повышение температуры воды до 100 градусов Цельсия.

RAUTITAN flex

Rehau Rautitan flex

Трубами RAUTITAN flex подают горячую и холодную воду, устраивают тёплые полы, применяют в помещениях для обогрева чугунными батареями или биметаллическими радиаторами.

Промежуточный защитный алюминиевый слой не только предохраняет проникновение кислорода из воды во внутренние слои сшитого полиэтилена, но и способствует лучшей передаче тепла. Поэтому эти трубы рекомендуется использовать при устройстве тёплых полов под: керамическую плитку, ламинат, керамогранит.

RAUTHERM S

Труба RAUTHERM S используется для устройства тёплого пола. Благодаря небольшой цене наибольшую популярность среди потребителей получила труба из сшитого полиэтилена диаметром 17×2,0 мм.

В трубопроводе имеется защита от проникновения растворённого кислорода из промежуточного слоя этилен винил алкоголя сополимера. Благодаря трёхмерной внутренней структуре изделия из сшитого полиэтилена устойчивые на разрыв, не образуют трещин на протяжении всего периода эксплуатации.

Гарантия на использование трубопроводов без разрыва соединений от превышения рабочего давления не более чем в семь раз составляет 10 лет.

В трубах из сшитого полиэтилена вместо воды можно использовать антифриз или этиленгликоль. Гибкость трубопроводов позволяет применять различные схемы укладки одним куском, что исключает протечки теплоносителя на 100%.

№2. Метод сшивки труб PEX-труб

Важнейший параметр при выборе труб из сшитого полиэтилена – это метод сшивки, который использовал производитель. От него зависит количество образованных дополнительных связей, а следовательно, и эксплуатационные качества изделия.

Для образования дополнительных связей (мостов) в полиэтилене используют такие методы сшивки:

• сшивка пероксидом, такие трубы маркируются PEX-A;
• сшивка силаном, PEX-B;
• радиационная сшивка, PEX-C;
• азотная сшивка, PEX-D.

Трубы PEX-A получают путем нагревания сырья с добавлением пероксидов. Плотность сшивки у этого способа максимальная и достигает 70-75%. Это позволяет говорить о таких преимуществах, как отличная гибкость (максимальная среди аналогов) и эффект памяти (при разматывании бухты труба практически сразу принимает исходную прямую форму). Перегибы и заломы, которые могут появиться в процессе монтажа, можно исправить, если немного нагреть трубу строительным феном. Основной минус – это высокая цена, так как технология пероксидной сшивки считается самой дорогой. Кроме того, во время эксплуатации проходит вымывание химических веществ, причем несколько более интенсивно, чем в других PEX-трубах.

Трубы PEX-B производят в два этапа. Сначала в сырье добавляют органические силаниды, получая на выходе недосшитую трубу. После этого изделие гидратируется, и в итоге плотность сшивки достигает 65%. Такие трубы отличаются невысокой ценой, они устойчивы к окислению, имеют высокие показатели давления, при котором происходит разрыв трубы. По надежности они практически не уступают трубам PEX-A: хоть процент сшивки тут ниже, но прочность связей выше, чем при пероксидной сшивке. Из минусов отметим жесткость, поэтому согнуть их будет проблематично. Кроме того, эффекта памяти тут нет, поэтому первоначальная форма трубы будет восстанавливаться плохо. При появлении заломов помогут только соединительные муфты.

Трубы PEX-C получаются при т.н. радиационной сшивке: на полиэтилен воздействуют электронами или гамма-лучами. Процесс производства требует тщательного контроля, ведь от расположения электрода относительно трубы зависит равномерность сшивки. Степень сшивки достигает 60%, такие трубы имеют неплохую молекулярную память, они более гибкие, чем PEX-B, но в процессе эксплуатации на них могут образовываться трещины. Заломы исправляются только соединительными муфтами. В России такие трубы не нашли широкого распространения.

Трубы PEX-D производятся путем обработки полиэтилена соединениями азота. Степень сшивки невысокая, около 60%, поэтому по эксплуатационным качествам такие изделия значительно уступают аналогам. Технология фактически ушла в прошлое и сегодня почти не применяется.

В продаже можно встретить трубы PEX-EVOH. Отличаются они не способом сшивки, а наличием внешнего дополнительного антидиффузного слоя из поливинилэтилена, который еще больше защищает изделие от попадания внутрь трубы кислорода. По способу сшивки они могут быть любыми.

Самыми качественными считаются трубы PEX-A, но их высокая стоимость заставляет многих использовать трубы PEX-B. Эти два вида изделий получили наибольшее распространение на рынке, а выбор между ними зависит от бюджета, личных предпочтений и особенностей трубопровода, который необходимо с их помощью построить.

Не путайте трубы из сшитого полиэтилена с:

• трубами из полиэтилена низкого давления, они выдерживают температуру не более +40С и пригодны только для систем холодного водоснабжения;
• трубами из недосшитого полиэтилена Pert, в них отсутствуют межмолекулярные связи, вместо них происходит переплетение цепей полимера и их сцепление. Такие трубы совсем недавно появились на рынке, выдерживают температуры до +70С;
• трубами из термостойкого полиэтилена. Они также способны выдерживать воздействие высоких температур (за счет введения в состав полимера термостойких добавок), но не смогут так долго, как PEX-трубы, работать при высоких температурных и прочих нагрузках.

Шитый полиэтилен рехау.

Это достаточно новый материал, который очень быстро захватил строительный рынок. Простота и скорость монтажа – это немаловажный критерий в ремонте квартир. Индивидуальная особенность этих труб – монтаж без лишних соединений, непрерывная цепь от источника к потребителю, что уменьшает во много раз риски протечек в сложных местах состыковок труб. Минимальные усилия прилагаются для ремонта и замены поврежденных участков. Завод изготовитель даёт гарантию около 50 лет на срок службы. Номинальная рабочая температура — от минус 40 до плюс 95 гр.

ЧИТАТЬ ТАКЖЕ: Течет пластиковая труба: как заделать стык в канализационной и отопления

Стоимость трубы: 80 — 195 руб./м2 в зависимости от материала. Дорогостоящие фитинги (соединители) от 300 руб. за штуку.

Значительно выше стоимость монтажа, чем монтаж полипропилена (хотя не понимаю в чем это выражено)

Вывод: хороший, качественный материал — работать одно удовольствие. Не маленькая стоимость: как работ, так и материалов- не каждому по карману. Ниже мы приведем сравнительную таблицу.

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

• приобрести необходимый инструмент;
• предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

1. приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

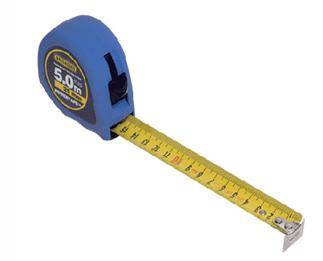

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

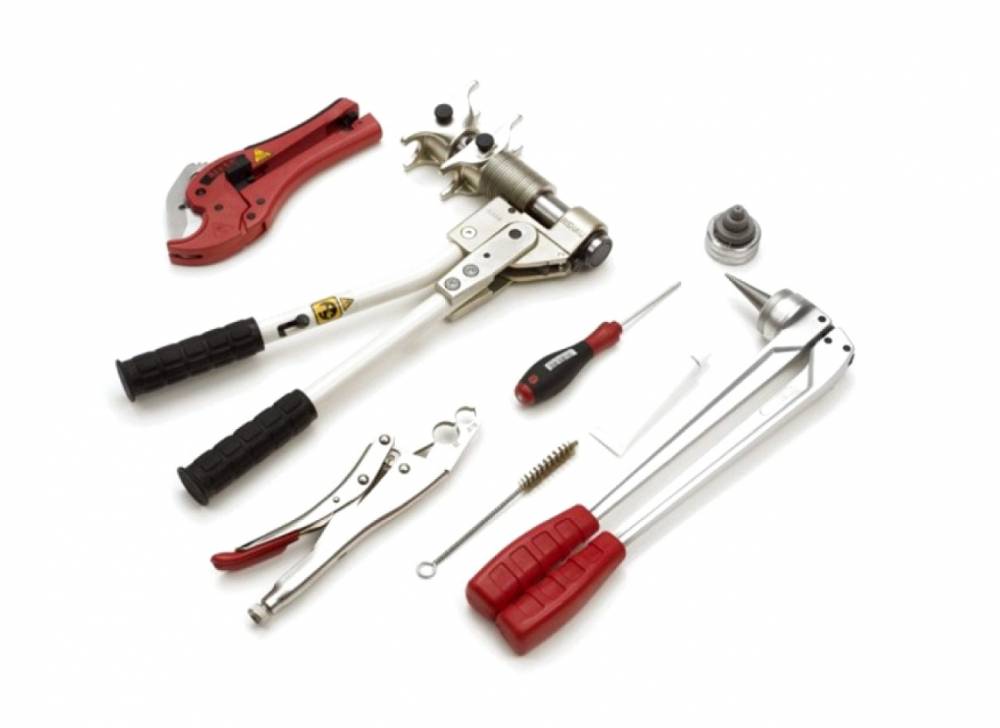

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

1. согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

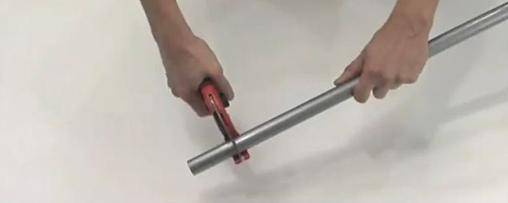

Процесс отреза трубы нужного размера

1. подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

1. на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
2. насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
3. на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

1.  на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

1. расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

1. к фитингу подводится ранее установленная гильза;
2. используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

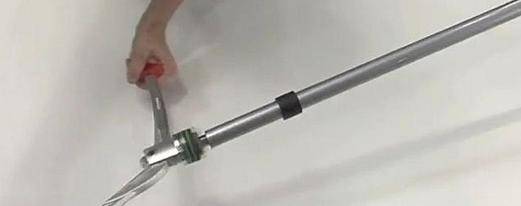

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

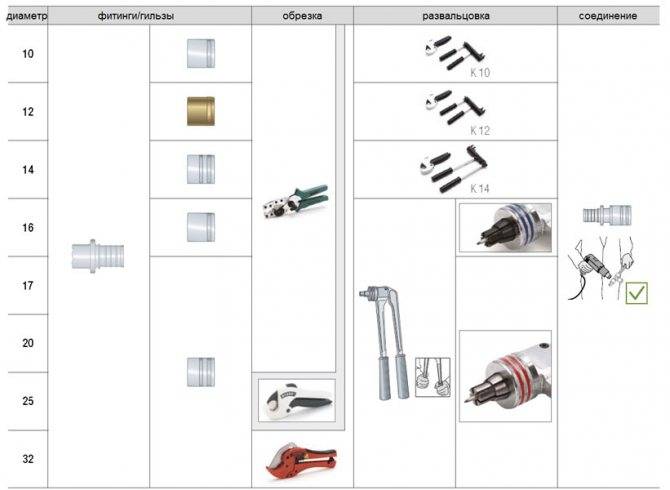

Виды фитингов Рехау

Условно, все соединения можно разделить на три группы: муфты, тройники и угольники. В отдельную категорию можно отнести распределительные гребенки и коллекторы.

По типу монтажа выделяют три основных способа:

• компрессорный;
• компрессионный;
• сварной.

Компания Rehau выпускает фитинги всех типов.

Компрессионные (разводные)

Компрессионный тип монтажа также называют обслуживаемым, так как такой фитинг в любой момент можно демонтировать без повреждения деталей. Это может понадобиться, например, для замены уплотнителей.

Такой фитинг состоит из:

• муфты;
• обжимного цангового кольца;
• обжимной гайки;
• уплотнителей;
• прокладки.

На трубу надевается кольцо и гайка. На штуцер муфты – два уплотнительных кольца и прокладка. Затем муфта вставляется в трубу и обжимается. Муфта имеет как специальные ребра для удержания уплотнителей, так и резьбу для соединения с гайкой.

К преимуществам такого фитинга относится то, что для его монтажа понадобятся всего два разводных ключа, могут подойти и гаечные.

Обжимные

Такой фитинг состоит всего из двух элементов – муфты и обжимной гильзы. Для монтажа потребуются специальное оборудование – экспандер и инструмент для аксиальной запрессовки.Гильза надевается на трубу фаской в сторону соединения. Сама труба расширяется экспандером до размера, позволяющего вставить в нее штуцер муфты. Затем гильза под давлением надвигается поверх участка, где находится штуцер.Демонтаж такого фитинга невозможен. Придется распилить гильзу, что довольно сложно.Такой фитинг монтируется очень быстро и надежно.

Сварные

В качестве альтернативы используется электродиффузионный способ сварки, но осуществить его самостоятельно вряд ли получится. Во-первых, даже в инструкциях компании этот способ соединения четко не описывается и отдельно оговаривается, что такие работы могут проводить только специалисты. Во-вторых, для такого способа крепления понадобится довольно специфическое оборудование, достать которое проблематично. К тому же порядок цен такого инструмента довольно высок.

По технологии муфта надевается поверх соединения. Внутри муфты находится проволока, выполняющая роль нагревательной спирали, на которую подается ток. Происходит нагрев свариваемых поверхностей до температуры плавления и последующего соединения.

Монтаж труб Rehau

Как уже говорилось выше, трубы Rehau очень удобны при установке. Любой владелец квартиры или загородного дома быстро может создать надежную систему отопления.

Использование системы с надвижными гильзами, которая специально разработана инженерами компании, позволяет создать в слое штукатурки трубопровод без использования ревизионного люка.

В процессе монтажа можно применять резьбовые или сварные соединения. Удобные фитинги и дополнительные фасонные элементы, которые также разработаны и созданы специалистами компании, помогут создать самые невероятные коммуникационные системы. При этом надежность и прочность трубопроводов не страдает.

Монтаж отопления трубой rehau производится с помощью специально разработанных удобных инструментов. Данные изделия отличает отличная функциональность и полное соответствие стандартам всей продукции компании Rehau.

Выбор для строительства системы отопления труб Rehau значительно упростит монтажные работы и избавит в дальнейшем от поломок и протечек. А создание теплых полов с помощью данных труб не только обеспечит требуемый уровень комфорта, но и сможет сэкономить средства на затраты электроэнергии из-за высокого качества материала и хорошего уровня теплоотдачи.

Систему теплых полов можно смело заливать различными видами стяжки, не беспокоясь о возможных аварийных ситуациях. Качество труб и соединений обеспечивают максимальный уровень надежности и комфорта при эксплуатации отопительных систем.

Материалы изготовления труб

Трубы Rehau изготавливают из сшитого при высоких температуре и давлении с помощью пероксидов (веществ, содержащих пероксогруппу —О—О—, например, пероксид водорода Н2О2, пероксид натрия Na2O2) полиэтилена (РЕ). При сшивании в молекулярных цепочках с атомами углерода и водорода последние отрываются. Полученная свободная связь применяется для соединения между собой полиэтиленовых цепочек молекул.

Процесс сшивания происходит в расплавленной среде полиэтилена, находящейся в экструдере во время формования трубной оболочки. Благодаря этому процент сшивки равномерен по всей длине и сечению трубы.

Стоит отметить, что существуют и другие технологии сшивания полиэтилена — силановая РЕХ-В, азотная РЕХ-D и радиационная РЕХ-С. Но именно пероксидная РЕХ-А (РЕ-Ха) обладает наивысшей степенью сшивки, которая достигает 90%.

Помимо изделий только из сшитого полиэтилена, компания Rehau выпускает металлопластиковые трубы, состоящие из внутреннего алюминиевого слоя. Их наружная оболочка выполнена из обычного полиэтилена (PE), для соединения всех слоев используется клей.

Для борьбы с высокой кислородопроницаемостью сшитого полиэтилена в некоторых типах труб применяют антидиффузионный слой в виде тонкой пленки из сополимера этилвинилового спирта EVOH (товарный знак EVALTM), которую также приклеивают к их оболочке.

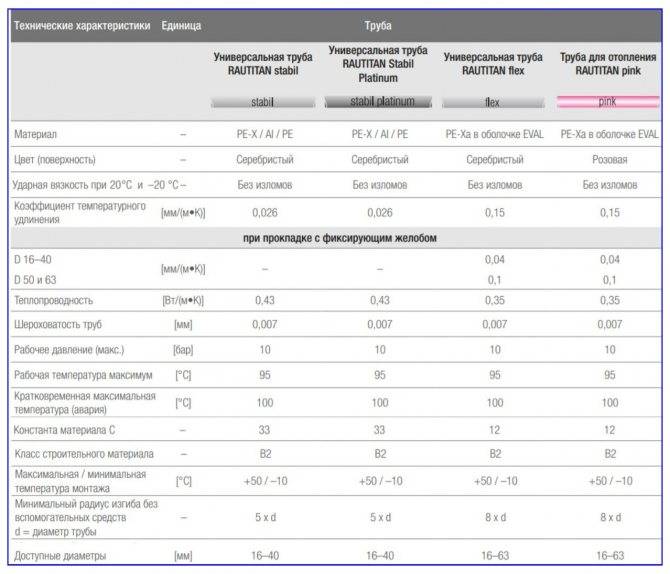

Рис. 3 Технико-эксплуатационные характеристики РЕХ-труб серии Rautitan

Монтаж труб Рехау

В принципе, трубы для отопления от немецкой компании монтируются, как и все остальные. Кстати, инструкция к применению всегда прилагается, это немецкое отношение к делу.

Но, все же, некоторые особенности проведения монтажных работ присутствуют.

1. Соединение с подвижной гильзой – это собственная инженерная и конструкторская разработка компании. Это позволяет проводить скрытую проводку трубопровода без установки специального ревизионного лючка.
2. Трубы Рехау для отопительной системы соединяются между собой с помощью сварки или с помощью резьбового соединения. Для этого обычно используются фитинги или фасонные детали, которые повышают качество соединения и качество конечного результата в целом.
3. Для монтажа отопительных элементов компания специально разработала и выпустила инструмент. Только с его помощью процесс сборки производится быстро и качественно. Дело все в том, что размерные показатели инструмента точно соответствуют размерам выпускаемых компанией изделий.

Ярким представителем такого инструмента являются специальные тиски, с помощью которых производится запрессовка труб разных диаметров. Кстати, компания предлагает тиски и механические, и гидравлические.

Материалы изготовления труб

Трубы Rehau изготавливают из сшитого при высоких температуре и давлении с помощью пероксидов (веществ, содержащих пероксогруппу —О—О—, например, пероксид водорода Н2О2, пероксид натрия Na2O2) полиэтилена (РЕ). При сшивании в молекулярных цепочках с атомами углерода и водорода последние отрываются. Полученная свободная связь применяется для соединения между собой полиэтиленовых цепочек молекул.

Процесс сшивания происходит в расплавленной среде полиэтилена, находящейся в экструдере во время формования трубной оболочки. Благодаря этому процент сшивки равномерен по всей длине и сечению трубы.

Стоит отметить, что существуют и другие технологии сшивания полиэтилена — силановая РЕХ-В, азотная РЕХ-D и радиационная РЕХ-С. Но именно пероксидная РЕХ-А (РЕ-Ха) обладает наивысшей степенью сшивки, которая достигает 90%.

Помимо изделий только из сшитого полиэтилена, компания Rehau выпускает металлопластиковые трубы, состоящие из внутреннего алюминиевого слоя. Их наружная оболочка выполнена из обычного полиэтилена (PE), для соединения всех слоев используется клей.

Для борьбы с высокой кислородопроницаемостью сшитого полиэтилена в некоторых типах труб применяют антидиффузионный слой в виде тонкой пленки из сополимера этилвинилового спирта EVOH (товарный знак EVALTM), которую также приклеивают к их оболочке.

Рис. 3 Технико-эксплуатационные характеристики РЕХ-труб серии Rautitan

Подготовительные действия

Монтаж трубопроводной системы с помощью полиэтиленовых труб Rehau начинается с процесса подготовки изделий.

Как это происходит на деле:

• Вначале трубы нарезаются по заранее сделанной разметке;
• Далее к трубам начинают подбираться фитинги, которые понадобятся для конструирования определенного участка водопровода.

Проверку можно сделать, расположив все нужные элементы в необходимой последовательности

Особенно важно убедиться в правильной подгонке при монтаже отопительных систем, так как во время работы придется отключать тепло во всем доме

Водяной теплый пол Rehau «Rautherm S»

Комплексная система отопления полами «Rautherm S» получила своё название от уникальной трубы, используемой в этой системе.

Труба для отопления RAUTHERM S иначе называется «красная труба Rehau», специально предназначена для систем отопления, и продолжительное время выдерживает температуру до 90˚C.

К другим преимуществам трубы RAUTHERM S можно отнести высокую гибкость трубы, даже при минусовых температурах, а также высокую химическую, абразивную и механическую устойчивость.

Подходит данная труба для переноса не только теплоносителя воды, но и антифриза.

Достигаются данные возможности трубы из-за материала изготовления. Производятся трубы из сшитого полиэтилена (PE-Xa) высокого давления.

Трубы, прошедшие сертификацию в России имеют размеры  10 мм, 14 мм, 17 мм, 20 мм и 25 мм по диаметру. Продаются (поставляются) трубы в бухтах.

Сразу обратим внимание на монтажные характеристики трубы RAUTHERM S:

• Минимальный радиус изгиба равен пяти наружным диаметрам самой трубы. Например, трубу диаметром 14 мм, можно загнуть на минимальный радиус 7 см.
• Монтаж трубы возможен при температуре минус 10˚C, что удобно в новых домах, без отопления.
• Данная труба тонкостенная и по своим параметрам пропускной способности заменяет толстостенные трубы большего диаметра. Например, труба RAUTHERM S диаметром 14 мм, по пропускной способности соответствует толстостенным трубам 16 мм. Для монтажа это экономия на материале без потери характеристик теплого пола.
• Соединяется труба на подвижной гильзе в три простых приёма. Получается гарантированно плотное соединение пригодное для заливки стяжкой.
