Использование вентиляционных турбодефлекторов

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

Общие положения

Дефлекторы на дымовые трубы имеют схожую конфигурацию

Само слово «дефлектор» пришло к нам с латыни и означает «отклонять». Именно это и является основной функцией рассматриваемого прибора – изменять направление ветра в том случае, если часть дыма попадает обратно в жилое помещение, а создаваемая тяга не способна поддерживать пламя в достаточной мере.

Причины некачественной работы дымохода

Давайте рассмотрим более подробно, почему так происходит:

1. Наличие сильного порывистого ветра, который способен задувать часть дыма снова в трубу, создавая при этом обратное давление.
2. Ошибочная высота дымохода и неправильное расположение относительно конька крыши.
3. Слишком маленький размер сечения вытяжки, неспособный создать поток воздуха нужной силы.

Совет: для расчёта высоты и ширины трубы рекомендуется привлекать опытного специалиста. Это позволит вам исключить часть возникающих в дальнейшем проблем.

Размещение дымохода своими руками должно соответствовать всем необходимым нормам и правилам

Если имеет место выполнение хоть одного из перечисленных условий, то необходимо установить дефлектор на вытяжную трубу для коррекции воздушных потоков. (См. также статью Загородная канализация: особенности.)

Функции, выполняемые дефлектором

1. Создание зоны низкого давления и усиление тяги путём отклонения ветряных потоков в более благоприятную сторону.
2. Увеличение коэффициента полезного действия дымохода до 20%.
3. Защита от проникновения в трубу атмосферных осадков и другого возможного мусора.

Совет: использование труб с двумя-четырьмя оборотами позволит максимально увеличить тягу дымоотвода.

Места использования

Общие или индивидуальные естественные вентиляции и дымоходы.

Схема коллективного дымохода

Каналы вывода продуктов сгорания газов.

Оптимальный дефлектор для печной трубы

Особенности монтажа турбодефлектора для вентиляции

В работе любой вентсистемы важно обеспечить не только приток свежего воздуха, но и удаление отработанного. В некоторых случаях вентиляционная шахта не справляется со своей задачей, и ей нужно «помогать». Электрические вытяжки — не единственное решение в такой ситуации

Еще один вариант — установка турбодефлектора

Электрические вытяжки — не единственное решение в такой ситуации. Еще один вариант — установка турбодефлектора.

Устройство и принцип работы турбодефлектора

Конструктивно изделие состоит из 2 частей:

1. Турбинная головка — круглая подвижная часть, состоящая из большого количества тонких согнутых пластин, «собранных» с небольшими зазорами между собой. Материал пластин — металл (обычно это оцинкованная сталь или алюминий), толщиной до 1 мм. Головка закреплена сверху опорной части, на подшипниках.
2. Опорная часть — нужна для крепления к выходу вентшахты. Может иметь прямоугольную, квадратную или круглую форму сечения. Насадка (переход) для монтажа может иметь разные размеры — от небольших (около 10 см) до крупных (более 50 см).

Турбодефлектор, установленный сверху вентшахты, находится на открытом месте и обдувается ветром.

Воздушный поток, попадающий на лопасти (пластины), приводит их в движение — головка начинает вращаться.

Для вращения достаточно даже легкого ветра скоростью в 0.5 м/с. Турбина вращается только в одну сторону.

За счет вращения пластин в вентканале повышается тяга и улучшается работа естественной вентиляции: воздух удаляется из помещений более эффективно.

Где полезно применять?

Турбодефлектор может использоваться для вентиляции самых различных построек:

• частные дома — от жилых коттеджей и до летних дачных домиков;
• одноэтажные хозяйственные и нежилые постройки: сараи, гаражи, амбары, бани, сельскохозяйственные здания (птичники, хлева);
• промышленные предприятия — независимо от того, что именно они выпускают;
• многоквартирные жилые дома;
• общественные здания;
• спортивные комплексы;
• офисные и торговые центры;
• склады.

Также изделия могут использоваться для вентиляции подкровельного пространства.

Турбодефлектор может ставиться на трубы таких типов:

• вытяжные каналы — как отдельные (к примеру, только из гаража), так и «общие» (вентиляционная шахта многоквартирного дома);
• дымоходы — каминов, котлов, печей.

Конструкция и принцип работы

Принцип работы турбодефлектора Устройство использует ветер для разрежения атмосферы в вентиляционной шахте и ускоряет выведение загрязненного потока. Принцип работы турбодефлектора состоит в том, что перемена силы и направления циклона не влияет на эффективность работы, т.к. крыльчатка поворачивается всегда в одну сторону и вакуумирует пространство шахты.

Конструкция включает 2 части:

1. Верх представлен вращающейся головкой, движение которой придается ветром за счет давления на лопасти. Оголовок крепится подшипниками, с характеристикой нулевого сопротивления. На роликоподшипниках вращаются лопасти, движение будет равномерным при малом и сильном ветре.
2. Низ выполняется в форме основания, фиксирующегося к оголовку дымоходной трубы. В корпусе есть отверстия для метизов. В комплекте идут кровельные проходы под углом 15 – 35° по заказу покупателя.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Турбодефлектор своими руками

Чертежи для турбодефлектора Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

• N — число дефлекторов;
• V — вентилируемый объем;
• P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги

Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

• классические по форме — прямоугольные, квадратные, круглые;
• цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
• Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
• ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
• н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Цены на ручные заклепочники

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Как выбрать правильный

выбор турбодефлектора Пластиковые турбодефлекторы пользуются все большей популярностью. Этот материал не окисляется под действием воздуха. Разбалансировка пластиковых дефлекторов – очень редкое явление. Однако такой материал значительно снижает срок службы и не выдерживает высокую температуру. Поэтому пластиковые турбины используются только для вентиляции.

Медь не ржавеет, служит долго, но стоит дороже других материалов. Алюминий применяется в изделиях роторного типа при создании вращающегося элемента. Нержавеющая сталь стоит дешевле меди и алюминия, защищена от коррозии, выглядит привлекательно. Оцинкованная сталь самая дешевая, но менее долговечная.

Площадь помещения нужно учитывать при выборе. Для отдельной комнаты, подвала или гаража подходит дефлектор с шириной основания 110-160 мм. Если в комнате площадью до 40 кв. м. постоянно находится хотя бы 4 человека, понадобится размер от 200 до 600 мм. На склады, животноводческие фермы и многоквартирные дома устанавливаются турбины с диаметром основания 400-680 мм.

Виды ротационных дефлекторов

Для улучшения действия вентиляционной системы квартиры или частного дома разработано много модификаций дефлекторов. Некоторые из них статические, другие — ротационные.

К последним можно отнести турбины с вращающейся головкой-крыльчаткой, которая работает благодаря силе ветра.

Конструкция дефлектора может иметь вращающийся или статичный корпус. Все устройства созданы для улучшения тяги в дымоходе или вентиляционном канале, для защиты от дождя, снега, града, от проникновения птиц. Но самым эффективным из всех считается турбодефлектор

Классификацию ротационных турбин можно провести по следующим характеристикам:

• материалу изготовления — производят изделия из нержавейки, оцинкованного или окрашенного металла;
• диаметру присоединительного кольца (насадки) — он может составлять от 110 до 680 мм, размеры соответствуют типичным размерам канализационных труб.

Производители выпускают модели турбодефлекторов, которые внешне очень схожи друг с другом. Но их характеристики могут несколько отличаться.

Вот краткая информация о некоторых из них:

• Турбовент. Одноименная компания выпускает ротационные вентиляционные турбины из алюминия, толщина которого равна 0,5—1,0 мм. Основание изготавливают из гальванизированной стали 0,7—0,9 мм. Изделие окрашивают в любой цвет по общепринятому цветовому стандарту — RAL.
• Турбомакс. Производитель реализует свое изделие, называя его естественный нагнетатель тяги. Для изготовления используется сталь марки AISI 321 толщиной 0,5 мм. Изделие можно использовать как для вентиляционных, так и для дымовых каналов, оно выдерживает температуру до +250 °C.

Это продукция из высококачественной нержавеющей стали. Походит для улучшения тяги в вентиляционных системах и дымоходах. Применяют в условиях повышения температуры до 500 °C.

На рынке встречается также продукция менее известных торговых марок и производителей

К покупке таких изделий следует отнестись с осторожностью, запрашивая сертификат качества

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

• классические по форме — прямоугольные, квадратные, круглые;
• цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
• Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
• ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
• н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

https://youtube.com/watch?v=atVg38N10Wo%3F

Плюсы и минусы турбодефлекторов для вентиляции

Устройство не требует подключения к электроэнергии, так как работает под действием ветра Устройства помогают повышать воздухообмен, предотвращают появление конденсата в пространстве между элементами кровли.

Турбовентилятор на вытяжную трубу имеет преимущества в применении:

• не требует подключения к электричеству;
• отличается большим сроком службы, в зависимости от материала работает от 10 до 15 лет;
• каналы, где стоит ротационный дефлектор, реже чистятся из-за исключения случайного попадания предметов;
• компактные и легкие устройства не оказывают нагрузки на трубу;
• для монтажа не нужны специальные навыки;
• оборудование почти не обледеневает в мороз из-за постоянной подвижности.

Есть некоторые недостатки в использовании турбодефлектора. Из-за сильной тяги в канале иногда задуваются горелки газового котла. Турбина останавливается в полностью безветренную погоду, при повышенной относительной влажности воздуха до предела или сильных морозах.

Достоинства и недостатки

Основным преимуществом ротационного дефлектора является увеличение тяги в вытяжном канале в среднем на 20%. Это достигается за счет образования разряжения воздуха на входе турбодефлектора при его работе. Увеличение тяги будет зависеть от скорости вращения активной головки, а ее обороты — от скорости потока воздуха.

Кратко можно выделить следующие преимущества вращающегося дефлектора:

• полная автономность работы;
• исключение влияния погодных факторов (осадки, резкие порывы ветра) на воздухообмен;
• увеличение тяги ~ на 20% при минимальных затратах;
• исключение «обратной тяги»;
• невысокая стоимость при значительном повышении эффективности вентсистемы;
• защита вентиляционных шахт от попадания в них посторонних предметов;
• уменьшение жировых отложений и запыленности вентиляционных каналов;
• большой срок эксплуатации (не менее 15 лет);
• не требуется особых навыков при установке;
• возможность декоративного оформления выхода канала.

К основному недостатку устройства относится зависимость его эффективности от погодных факторов, а именно – отсутствие ветра. В полный штиль такое устройство перестает выполнять свою уникальную функцию, но при этом остаются в действии другие его качества, как у обычного типового дефлектора.

Также к недостаткам можно отнести обледенение турбины в зимнее время года. В этом случае придется сбивать ледяную пленку с лопастей, чтобы восстановить работу механизма.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Устройство вентиляционного дефлектора

Н-образная конструкция эффективна в местах с сильными порывистыми ветрами

Любой вид дефлекторов вентиляции содержит стандартные элементы: 2-х стаканы, кронштейны для крышки и патрубок. Наружный стакан расширяется книзу, а нижний ровный. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Вверху каждого цилиндра расположены отбои в виде колец, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.

Отбои устанавливаются таким образом, чтобы ветер на улице создавал подсос через пространства между кольцами и ускорял вывод газов из вентиляции.

Устройство дефлектора вентиляции таково, что при направлении ветра снизу, механизм срабатывает хуже: отражаясь от крышки, он направляется навстречу газам, которые выходят в верхнее отверстие. Этот недостаток в большей или меньшей степени есть у любого вида вентиляционных дефлекторов. Чтобы его устранить, крышку делают в форме 2-х конусов, скрепленных основаниями.

Когда ветер сбоку, отработанный воздух отводится одновременно и сверху, и снизу. Когда ветер направлен сверху, отток происходит снизу.

Другое устройство дефлектора вентиляции – те же стаканы, но крыша в форме зонтика. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.

Область применения

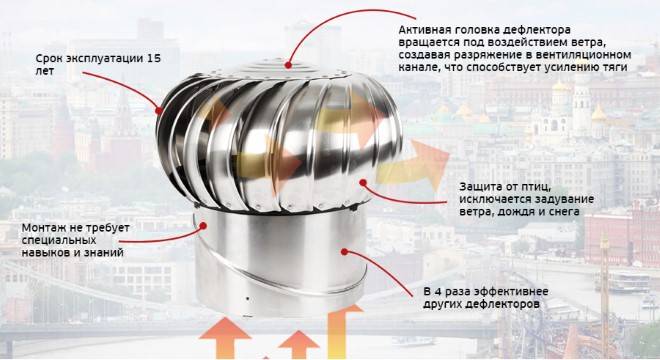

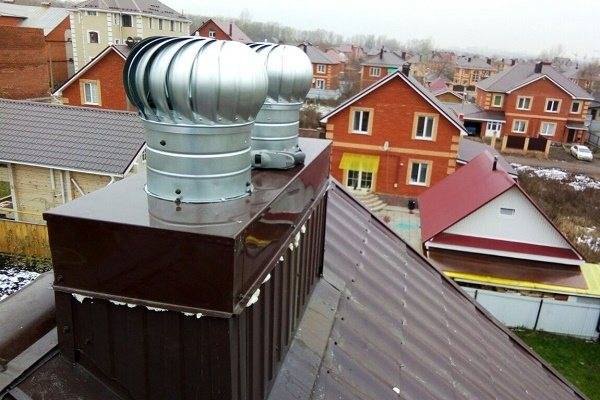

Турбодефлектор на вентканале многоэтажного строения

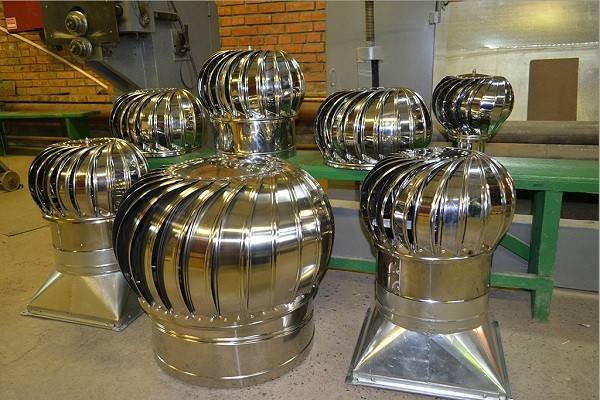

Ротационная насадка на оголовок вентиляционной шахты предназначается для помещений, которые требуют ускоренного воздухообмена. Устройство хорошо зарекомендовало себя в составе системы дымоотведения при отоплении строений.

Турбодефлектор применяется:

1. В домах многоэтажного сектора и частных строениях. Устройство увеличивает тягу в вентканалах последних этажей, устраняет риск обратной тяги. В собственных домах дефлектор ставится для проветривания погребов, кладовых, продуктовых хранилищ, используется для дымовых труб.
2. На фермах в строениях животноводческого и сельскохозяйственного назначения. Ими оборудуют шахтные стояки птичников, конюшен, сеновалов, хранилищ зерна.
3. На экологически чистых производствах и в цехах переработки.
4. В общественных залах и местах большого скопления людей, например, спортивных комплексах, торговых площадях, театрах и т. д.

Установка применяется для проветривания чердачных этажей и вентилирования подкровельного промежутка. Для этого применяется устройство с диаметром нижней части 315 – 355 мм, которое захватывает участок 50 – 80 м2. Величина вентилируемой площади чердака зависит от уклона кровли и увеличивается с крутизной наклона. Каминная вытяжка будет работать эффективнее при использовании роторного дефлектора.

Выводы и полезное видео по теме

Что собой представляет ротационный дефлектор для вентиляции:

Что выбрать для вентиляции – турбодефлектор или дефлектор ЦАГИ:

Как самостоятельно отремонтировать турбодефлектор:

Самое оптимальное решение проблемы всегда простое. Больше нет необходимости устанавливать электрические вентиляторы для улучшения тяги в вентиляционных каналах. Появление на рынке турбодефлекторов лишило потребителей многих проблем.

Вы оснастили домашние вентканалы турбодефлекторами? А возможно вы самостоятельно собрали ротационный дефлектор и своими руками закрепили его? Расскажите, насколько сложным оказался процесс изготовления и как прибор проявил себя в действии.
