Разнообразие и критерии выбора камина для улицы

Камень

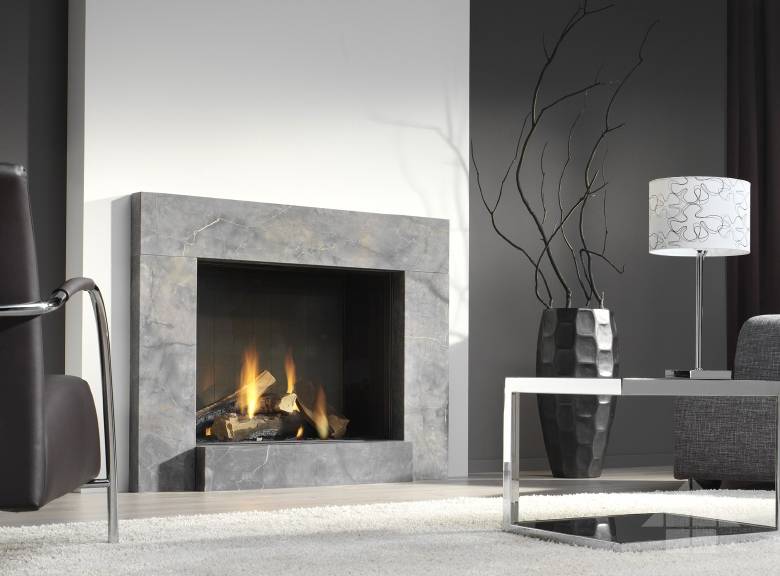

Мрамор и гранит одни из самых популярных натуральных камней для облицовки камина. Но, выбирая натуральный камень, нужно понимать, что будущий камин может быть только простых и лаконичных форм. Поэтому чаще используется композитный натуральный материал Dekton. Он имитирует природную текстуру камня, но избавлен от его недостатков: легкий и плотный. А значит, Ваши возможности в оформлении безграничны.

Плюсы:

  • высокая прочность
  • 100% натуральный материал
  • красивая текстура

Минусы:

  • сложная и дорогая работа
  • высокая стоимость
  • большой вес


Отделка декоративным камнем


Использование камня Decton


Облицовка декоративным камнем

Сборка камина

Этапы постройки фундамента для уличного камина

Пошаговый план сооружения каминной конструкции составляется на основе инструкции, в которой приводятся различные варианты кладки каждого из его слоев. При этом за основу принимается следующий порядок проведения работ:

  • обустройство фундамента;
  • основная кладка;
  • установка дымохода.

На заключительном этапе переходят к отделке камина. Для этих целей используется материал, выбранный на усмотрение хозяина.

В соответствии с приводимой инструкцией сооружать камин на улице начинают с закладки фундамента под него, для чего потребуется сделать следующее:

  1. Наметить на заранее подготовленном месте контуры его расположения с запасом по 10 см.
  2. Выкопать котлован на глубину примерно 70 см.
  3. Засыпать его дно щебнем, а затем тщательно утрамбовать.
  4. Залить в него песчано-цементный раствор, приготовленный из одной части цемента и 2-х долей песка, а затем дождаться его высыхания.

Основная кладка

Порядовка для уличного камина

При выкладке основы камина необходимо в точности придерживаться проектных чертежей, в которых приводится схема каждого ряда. Порядок действий выглядит следующим образом:

  1. На поверхность бетонного основания в два слоя настилается рубероид, используемый в качестве гидроизоляции.
  2. Выкладывается сплошной кирпичный ряд с обязательной проверкой по уровню.
  3. Каждый следующий ряд кладется согласно схеме с небольшим перекрытием предыдущего (с перевязкой).
  4. На уровне колосниковой решетки в стенках оставляются выемки, позволяющие зафиксировать ее выступы.

Перед установкой навесной дверцы ее каркас по всему периметру прокладывается асбестовым шнуром, позволяющим уплотнить места сопряжения.

Монтаж каминного дымохода

Основное функциональное назначение дымохода – отведение дыма из зоны сгорания твердого топлива и исключение его попадание в окружающее людей пространство. Благодаря открытому положению каминной конструкции верхушку дымоотвода допускается размещать не очень высоко. В рассматриваемом случае его обустройство ничем не отличается от типового порядка проведения монтажных работ и также требует наличия опорной конструкции – кровли беседки или стены террасы.

От чего зависит стоимость

Когда устанавливается цена отопительной системы, учитывается несколько параметров:

  • применение новейших технологий;
  • габариты модели;
  • размер панорамного стекла;
  • как открываются двери. Существуют модели, имеющие боковое открывание или верхний подъем. Эти механизмы открывают свободный подход к стеклу изнутри;
  • топка оборудована специальным конвекционным кожухом. Он должен иметь отверстия и приваренные патрубки, чтобы можно было подключить гофротрубы. С их помощью конвекционный воздух направляется в другие комнаты;
  • водяной контур любого типа;
  • декоративное оформление дверных рамок.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

  • габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
  • местоположение;
  • форму топочного отделения;
  • форму и размеры дымохода;
  • дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

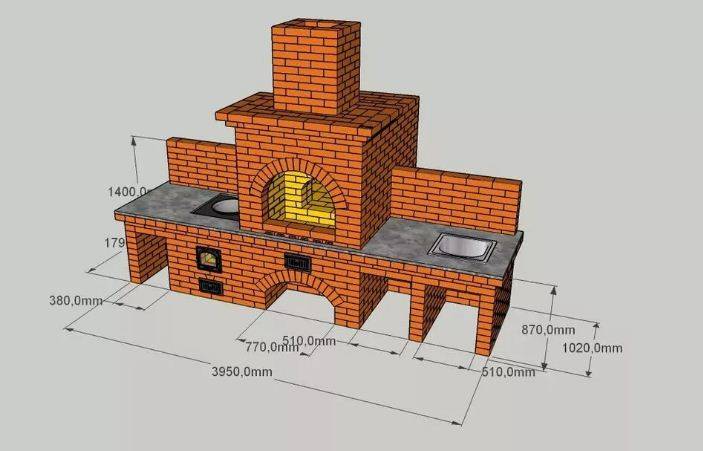

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

От чего зависит стоимость каминной топки

Цена каминной топки – решающий параметр, на который опираются многие покупатели. Этот вопрос несомненно важен, и обходить его стороной не стоит. Выбрать топку для дровяного камина помогут нюансы, влияющие на стоимость:

  1. Вид и тип. Это то, о чем упоминалось выше. Как правило, самые дорогие варианты, это закрытые прямые или угловые.
  2. Материалы, из которых изготовлена. Она может быть выполнена как из камня, так и металла. Тут нужно опираться на вкус и бюджет.
  3. Бренд и поставщик. Топки выпускают много фирм из разных стран. Есть и российские качественные модели, и немецкие надежные.
  4. Габариты. Чем больше параметры у топки, тем выше цена. Это обусловлено большей тратой на материалы и работу по сборке конструкции.
  5. Уникальность. Есть фирмы, которые могут изготовить топу по меркам. Так как это не серийное производство, цена такого изделия растет в разы.
  6. Дизайн. Например, могут быть шикарная ручка у закрытой топки, лаконичный и минималистичный дизайн. В мире много разного, и каждый найдет для себя ту самую, идеальную модель топки для камина.

Основные конструктивные элементы и требования к ним

Конструктивные части уличного камина:

1. Основание топливной камеры – специальная площадка, выполненная из огнеупорного кирпича. Основание используется для укладывания топлива и последующего его сжигания. В твердотопливных каминах предусмотрена специальная колосниковая решётка для удаления из топливной камеры твердых продуктов горения в виде прогоревших углей, золы и т.п. Местоположение каминной решётки над фундаментом составляет примерно восемь – десять сантиметров, но не более и не меньше.

Показатель площади основания топки должен достигать не менее семидесяти процентов от площади топочной камеры

Важно соблюдать все эти показатели, так как они напрямую влияют на последующее качественное функционирование отопительного агрегата.

2. Устье камина представляет его декоративную часть, расположенную с внешней стороны камеры топки

Высота устья должна быть больше глубины топливника в два раза.

3. Дымовой карниз – это специальный свод, организованный точно над открытой частью топки.

4. Каминная доска – полка, зафиксированная над дымовым карнизом и используемая для установки в декоративных целях разнообразных аксессуаров: фоторамок, часов, статуэток и др. Осуществляет декоративную функцию.

5. Каминный стол – небольшое основание, применяемое для защиты основания очага от влияния высоких температур в топливной камере конструкции.

6. Предтопочная площадка – ровная поверхность, выполняющая противопожарную роль. Устраивается перед топкой, выполняется из огнеупорных материалов. Параметры площадки должны отвечать следующим требованиям, – выступ вперед на пятьдесят сантиметров, быть шире портала на двадцать пять сантиметров в обе стороны камина.

7. Топливник – углубление в отопительной конструкции, внутри которого сжигается топливо. От его внешней части отводится тепло в помещение. Для выполнения могут использоваться разные конфигурации: прямоугольная, арочная, трапецеидальная и некоторые другие. Здесь все зависит от пожеланий владельца камина, а также от стилевого направления жилища.

8. Дымоход – конструкция, предназначенная для выведения летучих продуктов горения в атмосферу.

9. Дымовая камера с задвижкой – устройство, служащее для аккумуляции тепловой энергии за счёт концентрации горячего дыма. Задвижка применятся для регулировки тяги и контроля процесса горения топлива.

10. Зольник – камера для сбора золы и дальнейшего удаления твердых остатков без прерывания процесса горения.

11. Конвектор – своеобразный колпак, устанавливаемый над прибором отопления. Конвектор обеспечивает переход от дымоходных каналов к дымовой трубе.

12. Дефлектор – защитное устройство дымовой трубы при возникающих в непогоду существенных ветровых нагрузках. Благодаря дефлектору, получается предотвратить образование обратной тяги внутри отопительной конструкции.

13. Искроуловитель – специализированная насадка на дымовой трубе, изготовленная в виде оголовка. Искроуловитель применяется для улавливания искр и увеличения пожарной безопасности. Устройство представляет стальную сетку с размерами ячеек три на три миллиметра.

Таблица размеров для камина уличного типа

Для того чтобы не произошло нарушения тяги внутри агрегата, следует соблюдать следующие требования:

  1. • пропорция: высота к глубине топливника 0,5-0,65 к 1;
  2. • пропорция: высоты к его ширине 0,6-0,8 к 1;
  3. • пропорция: ширины к глубине 3:2 или 2:1.

Помимо этого, на повышение тяги печи влияет организация уклона задней стенки прибора примерно на двадцать – двадцать два градуса.

Как построить уличный камин?

Сегодня мы остановим свой выбор на камине с барбекю или мангалом. Это достаточно тяжелая конструкция, которая требует прочного фундамента. Однако для начала необходимо определить место его установки в саду и прикинуть примерный чертеж.

Лучше всего располагать недалеко от дома, однако при этом стоит учитывать направление ветра, его силу. Ведь все запахи, дым могут проникнуть в дом, что не очень хорошо и вряд ли порадует хозяйку. От ветра спасет устройство высокой живой изгороди или подпорной стенки.

Затем необходимо определиться с материалом. Наверное, лучше всего выбрать клинкерный кирпич. С ним просто работать, а в конце можно сделать любую облицовку. Однако в этом вопросе вы вольны выбирать сами, главное чтобы материал был очень твердым и имел повышенную жаростойкость. Также понадобятся такие материалы, как цемент и другие строительные смеси.

Однако без чертежа вам не обойтись. Он делается индивидуально в каждом конкретном случае, но суть остается одна – это, говоря простыми словами, коробка с тремя стенками и вставленной решеткой.

Однако все не так просто, если вы хотите что-то более оригинальное и красивое. Например, с одной или двух сторон от мангала можно пристроить дровницу, сделать разделочный столик.

Теперь можно приступать к перенесению картинки с чертежа в реальность. И первое с чего надо начать, чтобы сделать уличный камин своими руками – это фундамент. Его наличие – обязательное условие, иначе со временем вся конструкция может просесть на значительную величину.

Его глубина должна составлять не менее глубины промерзания в вашем месте проживания. Обычно это примерно 1,2 м.  Чтобы сэкономить на материалах в раствор можно добавить бутовый камень. Ту часть, которая выступает над землей, нужно обложить кирпичом или камнем.

После высыхания фундамента приступаем к следующему этапу – строительство самого барбекю. Для соединения кирпичей или камня между собой применяют цементно-песчаный раствор (пропорции составляют 1:2), можно добавить пластификатор для бетона.

Там где стены будут контактировать с огнем, необходимо применять специальные жаропрочные смеси (бетон от нагревания трескается), которые продаются в магазине. Но можно сделать ее и самому. Для этого понадобится 1,5 кг соли на 1 ведро обыкновенного раствора (цементно-песчаный с пластификатором).

Далее приступаем к облицовке топки

Здесь важно правильно подобрать материал, так как это самое жаркое место. Советуем использовать камни, которые имеют пористую структуру (ракушечник, песчаник)

Однако неплохо покажет себя облицовка доломитом, базальтом. Старайтесь избегать применения бутового гранита, он уместен только там, где температура не поднимается более 80˚.

Но не все разбираются в видах камня, поэтому есть очень хороший способ проверить их на жаропрочность самому. Для этого на дрова положите покрышку, а на нее – камни. Если после сгорания покрышки камень не рассыпался, то он вам подойдет.

Украшением камина считается арочная перемычка. Для ее создания нужен шаблон, который делается так: берем щит из дерева, вырезаем в нем полукруг (арку) и приделываем к нему лист фанеры или другой гибкий материал. Приставляем шаблон к мету, где будет арка, и начинаем строить. Последний кирпич арки будет своеобразным клином, за счет которого она и держится.

Если у вас будет дровница, ее поверхность можно облицевать плиткой. Над самим барбекю должна быть «шапка» в виде конуса. Вот и все, камин с барбекю готов!

Какой электрокамин лучше купить

Для каждого сегмента потребителей и покупателей лучший электрокамин – это сугубо индивидуальный выбор. Рейтинг от экспертов и обзор могут служить лишь подсказкой, среди каких торговых марок и моделей целесообразно делать выбор. Исходя из всего вышесказанного, можно выделить следующие рекомендации:

  • Лучшая цена в соответствии с хорошим функционалом и качеством – это Endever Flame-02;
  • GardenWay Nottingham 18F1 стал показателем максимально надежного и долговечного устройства;
  • Dimplex Verona corner может похвастаться лучшим технологическим решением и качеством сборки;
  • Electrolux EFP/W-1200URLS признан выбором профессионалов благодаря высочайшему качеству и множеству функций;
  • Наибольшее количество положительных отзывов набрала модель RealFlame 3D FireStar 33, ее признали выбором покупателей;
  • Лучшим дизайнерским решением и неповторимым исполнением признан очаг Гленрич Георгия.

Перед тем, как выбирать лучший камин электрического типа, стоит расставить приоритеты. Кому-то могут приглянуться только недорогие варианты, другие делают ставку на габариты и функционал, а третьим особенно важен дизайн и соответствие интерьеру помещения. Только отталкиваясь от важных критериев можно принять верное решение.

Составляющие части камина

Схема камина и его принцип работы

Прежде чем приниматься за сборку камина, я покажу вам из каких основных частей он состоит.

Конечно, многие знают, что его основными составляющими являются топка и дымоход, но существуют также множество других элементов:

  1. Зольник.
  2. Сборник дыма.
  3. Система конвекции.
  4. Устройство нагрева.
  5. Задвижка для уборки золы.
  6. Колосниковая решетка.
  7. Футеровка (Внутренний защитный облицовочный слой).
  8. Отсекатель пламени.
  9. Дверцы для защиты.

Каждый из этих элементов обеспечивает комфортную и безопасную работу с камином, тогда как основной процесс подпадает на топку и дымоход, обеспечивающий стабильную циркуляцию воздуха внутри каминной системы. Не стоит забывать и про «портал» — именно эта часть камина подпадает под декор.

Как сделать кирпичный камин своими руками?

Планирование возведения кирпичного камина своими руками выполняется в три основных этапа:

  • определяется тип конструкции: закрытый или открытый;
  • разрабатывается схема и делается чертёж;
  • подбираются необходимые материалы и инструменты.

Закрытая или открытая конструкция?

Камин на улице можно возвести с открытой или закрытой конструкцией топки. Первый вариант является классическим и наиболее привлекательным, так как позволяет качественно обогревать пространство перед ним и обеспечивать отличную тягу для горения топлива. Однако открытый доступ к пламени создаёт высокий уровень пожароопасности, особенно на хорошо проветриваемых участках.

Закрытые камины, в отличие от открытых, прогревают фронтальное пространство дольше. Однако они безопаснее в эксплуатации и их можно использовать в течение всего года. Они экономнее, так как можно использовать различные виды топлива и при этом не бороться с ветровыми нагрузками.

Разработка схемы и чертежа

Создать проект уличного камина для строительства своими руками достаточно просто. Для этого необходимо выбрать площадку на участке под строительство с учётом следующих рекомендаций:

недопустимо, чтобы возле нагретых поверхностей на расстоянии ближе 2 м находились легко воспламеняемые материалы, конструкции, ограждения и т.д.; расстояние до соседского забора должно составлять не менее 5 м; необходим учёт розы ветров, чтобы дым не шёл в окна дома или в сторону площадки для отдыха перед камином; предпочтительны не подтапливаемые, хорошо проветриваемые площадки; важно, чтобы необходимые коммуникации были расположены на минимальном расстоянии. Выбор конструкции и создание чертежа выполняется на основании следующих критериев:

Выбор конструкции и создание чертежа выполняется на основании следующих критериев:

  • выбирается основной материал на основании несущих способностей грунта и возможности закладки прочного фундамента;
  • определяется основное назначение конструкции и его функциональность;
  • подбираются параметры дымохода для обеспечения тяги и качественного отвода дыма;
  • продумываем декоративную облицовку и тип декора.

Рекомендуется подобрать готовый оптимальный проект электрокамина или дровяной печи-барбекю, так как схемы имеют множество нюансов, а допущенные ошибки могут негативно сказаться на удобстве их эксплуатации и функциональности. По готовому проекту, нужно рассчитать количество кирпича, бетона, крепежей и других необходимых конструктивных элементов.

Схема уличного камина для барбекю

Затем потребуется создание схемы кладки уличного камина, чтобы после приготовления бетона, не возникало задержек в возведении. С её помощью также можно внести коррективы по размерам под готовые детали, такие как колосники, задвижки, трубы. Идеальным вариантом является создание порядовки уличного камина, выполняющая роль технологической карты строительства.

Материалы и инструменты

На основе чертежа необходимо подготовить следующие материалы:

  • стеновой, огнеупорный и облицовочный кирпич;
  • цемент, песок, вода для приготовления кладочного раствора;
  • арматурные прутья для усиления кирпичной кладки;
  • стальная или асбестоцементная труба для дымохода;
  • щебень;
  • арматурная сетка.

Также потребуются следующие инструменты и приспособления:

  • стальная или деревянная опалубка;
  • уровень;
  • штыковая и совковая лопаты;
  • мастерок;
  • ведро для раствора;
  • бетономешалка;
  • расшивка;
  • киянка;
  • рулетка;
  • колышки и верёвка.

Для кладки уличного камина потребуется уровень

Конструкция внутренней части камина

  • Топливник и подтопливник (ниша, где происходит процесс горения и пространство под ней).
  • Портал (внешняя часть камина, которая декоративно оформляет топку).
  • Поддувальный канал (для доступа воздуха к пламени).
  • Колосниковая решетка.
  • Камера для золы.
  • Дымовая задвижка (выдвигающаяся, в виде диска или в виде барабана).
  • Дымовой карниз (выступающая в виде свода конструктивная часть камина, расположенная над открытой частью топки).
  • Хайло (часть камина для сбора дыма).
  • Дымоход.
  • Дымовой зуб.
  • Каминная полка.
  • Насадки на трубу для защиты от ветра и обеспечения пожарной безопасности.

Общие этапы подготовки и постройки чертежа камина

Прежде чем строить чертеж, определяем желаемый вид камина, бюджет на его строительство, расположение в доме, внешний вид, включая отделку. Черновой вариант строят вручную, на листке в клетку, чистовой – на компьютере или той же бумаге, но уже точно сверяясь с размерами и масштабом.

Важно! Если планируется строительство кирпичного камина, необходимо учитывать его размеры (6,5 х 12 х 25) и размеры шва (около трех миллиметров)

  • Измеряем помещение, где планируется установка камина, рисуем схему, придерживаясь масштаба. Должно получиться два чертежа: внешний вид камина и его разрез в вертикальной плоскости.
  • На каждом чертеже обязательно помечать размеры, масштаб и вид используемого кирпича.
  • Отмечаем на чертеже глубину фундамента (от пятидесяти сантиметров до полутора метров).
  • Производим расчет топливника (камеры, где происходит сгорание топлива). Отношение объемов комнаты и ниши камина 1:50.
  • Схематично строим портал камина. Отношение глубины к высоте два к трем или один к двум.
  • Дымоход (отверстие) высчитывают и чертят в отношении к топке 1:8.
  • Длину трубы вычисляют, измеряя расстояние от основания камина до козырька крыши и прибавляя к этому значению минимум 100 см.

Минимальный внутренний периметр трубы – 140 х 270 см.

После выполнения расчетов и построения изображения камина в пространстве, приступают к серии чертежей, отображающих каждый ряд кладки (вид сверху или горизонтальный разрезы).

Выбор по виду конфигурации и количеству стекол

В зависимости от площади комнаты или дома, планировки каминной залы, интерьера и вкусовых предпочтений пользователя, выбор осуществляется на основе конфигурации топочной камеры и количества дверец и стекол. Инсерты бывают следующих конфигураций:

  • Пристенными
  • Угловыми
  • Пристенно-угловыми
  • Встраиваемыми в стену
  • Подвесными
  • Центральными (островными)

По количеству дверец и стекол инсерты бывают:

  • Односторонними (фронтальными)
  • Двухсторонними
  • Трехсторонними
  • Четырехсторонними
  • Сквозными (два стекла друг напротив друга)

Геометрия топок может быть прямоугольной – вытянутой по вертикали или горизонтали, квадратной, «Г» образной или «П» образной. Сюда можно отнести и такую классификацию кассет, как «широкоформатные» и «панорамные» — то есть с увеличенным обзором пламени и больших габаритов.

Возможные варианты каминов из кирпича

Камины довольно разнообразны. Можно выделить несколько направлений согласно топливу, топке и установке.

По виду топлива камин может быть дровяным, газовым, питаться от электросети или потреблять битопливо.

Дровяные сооружения могут быть традиционными (из кирпича или камня, преимущественно с открытой топкой) или чугунными (стальными). Для таких каминов требуется тщательная проработка проекта, особенно в части дымохода.

В интернете можно найти много проектов каминов из кирпича для дома, сделанных своими руками.

  • В газовых каминах используется природный газ (от общей магистрали или сжиженный).
  • Электрические камины считаются наиболее дешевыми и простыми, но в целом это лишь имитация живого огня.
  • Биокамины работают на специальном растительном топливе, они бездымные, не коптят и им не нужен дымоход.

Кроме того, внутренние камины могут быть:

  • Встроенными – проектируются и сооружаются вместе со стенами дома в процессе строительства или капитального ремонта;
  • Пристенными – подходят для установки в любом помещении;
  • Островными – их можно устанавливать в любом месте комнаты, вдали от всех стен;
  • Угловыми.

Встроенный угловой камин очень практичен и удобен в небольших помещениях, имеет компактные размеры.

Большим плюсом считается тот момент, что он находится в углу комнаты, поэтому теплый воздух равномерно перемещается по помещению. Как правило, подобные конструкции хорошо декорируют, и они органично вписываются в интерьер – это хорошо видно на примере проектов больших каминов из кирпича.

Хорошо оформленное сооружение может стать украшение комнаты. Минусом можно считать дорогостоящий отделочный материал.

Проектирование

Любой проект должен начинаться с определения бюджета, после чего во внимание принимаются пожелания хозяев относительно вида каминной конструкции, размеров, функциональности. После составления чертежей выбирается место под установку сооружения

К нему предъявляются некоторые требования:

• не допускается расположение вблизи камина деревянных построек и ограждений;


• если зона расположена в низине, во время выпадения осадков её может подтопить;

• граница с соседским участком не самый удачный вариант, при эксплуатации однозначно возникнут разногласия по поводу дыма и запаха;

• предпочтение отдавать открытым и проветриваемым площадкам;

• перед строительством следует учесть прокладку линий коммуникаций для комфортного отдыха в вечернее время.

На завершающем этапе проектирования выполняется составление сметы и списка необходимых материалов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
