Монтаж погружного насоса в скважину своими руками

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

  1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
  2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
  3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
  4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
  5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
  6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
  7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
  8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
  9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Установка поверхностного оборудования

Поверхностные модели устанавливают в помещении (если источник воды находится недалеко от дома) или в предварительно подготовленный утепленный колодец (кессон) возле устья шахты. Площадка для установки должна быть ровной, агрегат рекомендуется дополнительно зафиксировать болтовыми соединениями.

Схема установки насоса в скважину

Как правильно подключить скважинный насос поверхностного типа? На нижнюю часть всасывающей трубы одевается обратный клапан с фильтром, верхний конец подсоединяется к входящему отверстию насосной части. Эжекторные модели комплектуются выносным блоком, который подсоединяется к нижней части труб, верхние концы всасывающих шлангов крепятся к входным патрубкам.

Всасывающий трубопровод должен быть полностью герметичным: при подсасывании воздуха в трубе или на стыках между лопастями рабочих колес насосной части будут создаваться завихрения, препятствующие нормальному перекачиванию жидкости.

Обычно схема подключения поверхностного насоса для скважины включает:

  • расширительный мембранный бак для постоянного поддержания давления в системе и смягчения гидроударов в момент запуска двигателя;
  • блок автоматики, который запускает двигатель при падении давления в водопроводе и выключает при повышении давления до заданных параметров;
  • фильтры для очистки воды от примесей.

Все перечисленные устройства можно приобрести отдельно или же купить уже собранную насосную станцию, полностью готовую для подсоединения к системе водоснабжения. Перед первым пуском труба и камера с крыльчаткой наполняются водой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу

Подключение насоса погружного типа проводится в несколько последовательных этапов.

Предварительные работы

Перед тем, как установить насос в скважину, необходимо тщательно проверить ствол по всей длине. В случаях, когда во время выполнения земляных работ не были соблюдены требования к бурению шахты, на стыках обсадных труб могут быть сужения или искривления. Если присутствующие дефекты препятствуют свободному прохождению корпуса погружной насосной установки, их необходимо устранить.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

 Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

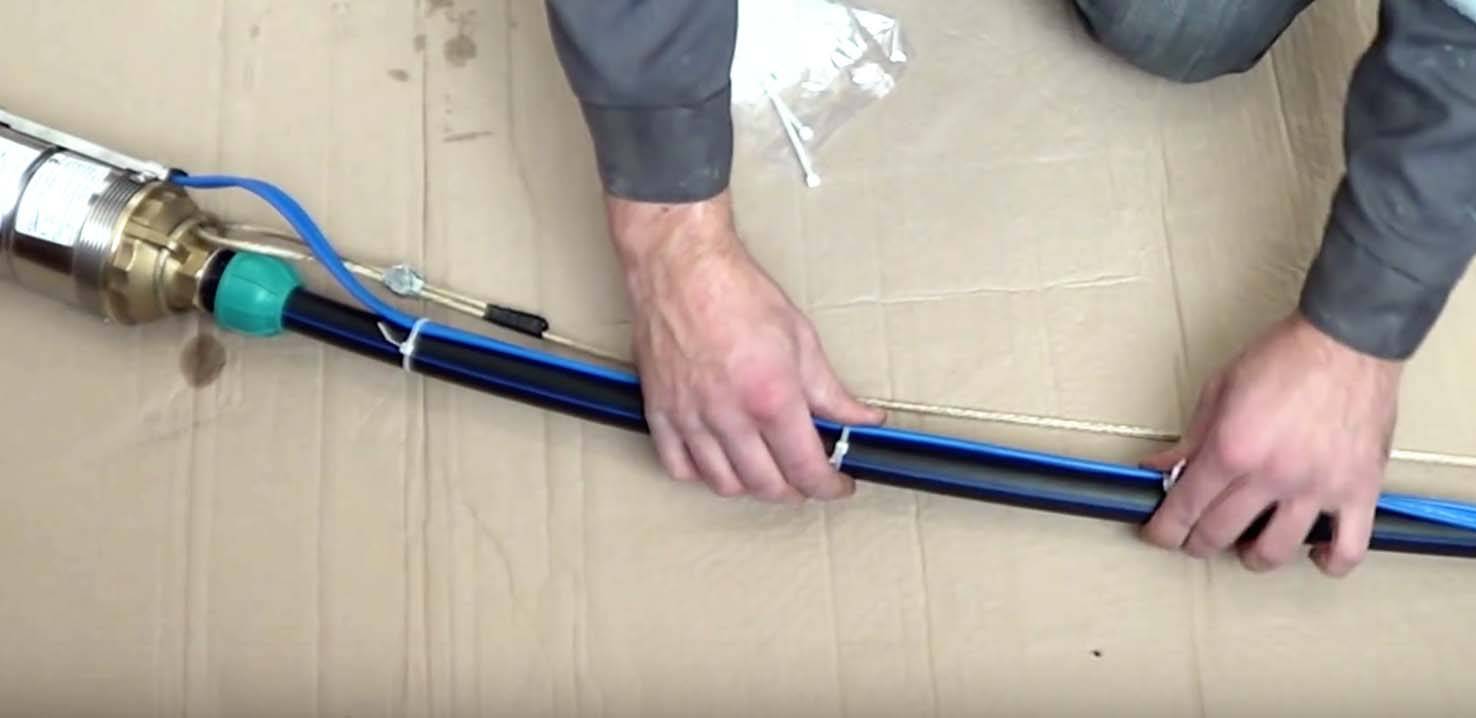

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Инструменты и материалы

Оперативная установка насоса зависит от выполненных в полном объеме подготовительных работ

Важно приобрести все необходимые материалы и оборудование, в соответствии со сделанными расчетами в проекте, обращая внимание на производителей изделий

  1. Скважинный агрегат, создающий вакуум для засасывания жидкости и с помощью центробежной силы выталкивающий ее на поверхность.
  2. Компрессор для поддержания давления в гидробаке и системе потребления.
  3. Гидроаккумулятор.
  4. Труба высокого давления из ПНД.
  5. Обратный клапан.
  6. Электрический кабель управления.
  7. Трос из нержавеющей стали.
  8. Манометр давления.
  9. Крышка на обсадную трубу (оголовок).
  10. Адаптер или тройник со сливным краном.
  11. Оборудование автоматики за контролем работы агрегата.
  12. Комплектующие крепежные и гидроизолирующие материалы.

Летний вариант эксплуатации скважины не предусматривает комплектующие, используемые для круглогодичного.

Для монтажных работ подбирается необходимый инструмент и механизмы в соответствии с комплектующими изделиями проекта:

  • электрическая дрель;
  • болгарка;
  • сварочный агрегат;
  • комплект рожковых и торцовочных ключей;
  • газовый ключ;
  • измерительный инструмент;
  • шансовый инструмент.

Как заменить насос в скважине в случае аварии?

Необходимость замены насоса возникает редко, в основном из-за того, что неправильно был выполнен монтаж насоса в скважину. Причина аварии может заключаться и в неправильно выбранной автоматике питания, и в малой мощности самого насоса. Например, если он рассчитан на 50-метровое погружение, а на самом деле установлен на глубину 80 метров, то ремонт понадобится уже через несколько месяцев.

Автоматика питания настроена на рабочее давление воды, а с такой глубины слабый насос просто не может её поднять. В результате постоянной работы без отключения он быстро ломается.

Как и в любой ситуации, тут есть два выхода: вызываем специалистов по ремонту или делаем всё сами.

Вариант №1: вызываем специалистов по ремонту глубинных насосов

В первую очередь этот вариант подходит тем, кто в насосном оборудовании не разбирается. Профессионалы могут объективно оценить ситуацию, выявить причины, которые привели к сбоям в работе оборудования. Возможно, неправильно работает только автоматика питания, а сам насос находится в рабочем состоянии. В этом случае, достаточно её должным образом настроить.

Ещё один плюс для тех, кто уже решил, что такой ремонт ему не под силу, это гарантия, которую даёт подрядчик. Также помимо основных работ, вам выполнят полную настройку всей системы водоснабжения. Конечно, за такие услуги нужно платить, и если речь о замене насоса, то сумма будет внушительной.

Вариант №2: замена насоса своими руками

Своими силами замена насоса в скважине проводится только в том случае, если вы уверены, в его неисправности. Если есть сомнения, лучше обратиться к специалистам.

Одному эту работу выполнить просто невозможно, понадобится помощь минимум ещё пяти человек: на 100-метровой глубине насос с кабелем и подвесом весит около 250 килограмм.

В первую очередь нужно подготовить слесарный инструмент, электрический паяльник, строительный фен, термоусадочную муфту, ножницы и расходные материалы.

Затем отключаем от идущей в дом магистрали трубопровод оголовка скважины и кабель питания насоса. После этого откручиваем затяжной элемент.

При подъёме насоса нужно обязательно использовать страховочный трос. Если насос сорвётся, поднять его будет невозможно, а значит и использовать скважину в дальнейшем тоже

Поднятый на поверхность насос отключаем от магистрали. Выполняем осмотр насоса, если всё-таки он находится в рабочем состоянии, заменяем соединительный механизм, муфту и обратный клапан. Старые, скорее всего, уже потеряли свои рабочие свойства, поэтому лучше поставить новые. Если прежний насос ремонту не подлежит, устанавливаем новый.

Далее соединяем магистраль трубопровода с насосом, припаиваем силовой кабель питания, помня про герметичность соединения и термоусадочную муфту. Прикрепляем страховочный трос, проверяем его натяжку.

Новый насос готовим к погружению, припаиваем кабель питания и крепим страховочный трос

Установка глубинного насоса в скважину должна выполняться предельно аккуратно. Нежелательно допускать соприкосновения со стенками обсадной трубы.

Насос в скважину нужно опускать очень аккуратно — следим за тем, чтобы он не ударился в стенку

Затягиваем скважинный оголовок, присоединяем фитинги на обвязку и выполняем настройку автоматики в соответствии с заданными параметрами.

Настраиваем автоматику питания в соответствии с заданными параметрами рабочего давления

Самым удобным вариантом организации водоснабжения на загородном участке является скважина. Глубинный насос работает тихо, и если монтаж и наладка были выполнены правильно, то в следующий раз заглянуть в скважину вам придётся очень не скоро.

Схема подключения скважинного насоса

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

  1. Ознакомиться с его техпаспортом и инструкцией по установке.
  2. Проследить, чтобы труба была прямой.
  3. Проверить длину силового кабеля и троса.
  4. Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

  • объем выкачанной воды за единицу времени;
  • давление, которое создается в водопроводе при работе;
  • потребление тока устройством.

Ремонт деталей скважинного аппарата своими руками

Чтобы сделать ремонт скважинных устройств, их сначала обесточивают, затем извлекают наверх и отсоединяют от напорной трубы.

Замена поршня:

  • откручиваются стяжные болты;
  • снимается корпус:
  • откручиваются гайки со штока;
  • снимается клапан со штока;
  • устанавливается новый;
  • закручиваются гайки крепления клапана на шток;
  • ставится на место корпус;
  • обе части стягиваются болтами.

Замена клапана:

  • откручиваются стяжные болты;
  • снимается корпус гидравлической части;
  • откручивается крепление клапана;
  • снимается старый;
  • новый клапан прикручивается на корпус;
  • корпус устанавливается на место;
  • обе части скрепляются стяжными болтами;
  • в емкости с водой проверяется работа установки.

Замена катушки:

  • открутить стяжные болты;
  • снять корпус гидравлической части;
  • снять поршень в сборе с диафрагмой, муфтой, амортизатором и якорем;
  • прогреть горелкой или на электроплитке компаундную заливку электромагнита до размягчения;
  • вынуть электромагнит из моторного корпуса;
  • очистить его гнездо;
  • снять катушку с сердечника;
  • отсоединить кабель питания;
  • заменить катушку;
  • припаять кабель питания и заизолировать места пайки трубками ПВХ;
  • установить катушку на сердечник;
  • поставить катушку с сердечником точно на место в моторный отсек;
  • залить электромагнит эпоксидной смолой по инструкции;
  • через 15-30 минут долить смолы до верхнего уровня сердечника;
  • дать затвердеть смоле в течение суток;
  • установить якорь в сборе на моторный отсек;
  • поставить на место корпус насосной части;
  • установить стяжные болты;
  • в емкости с водой проверить работу агрегата.

Замена нагнетающего патрубка:

  • для ремонта глубинных насосов их нужно обесточить, поднять на поверхность, затем отсоединить напорную трубу;
  • открутить обратный клапан;
  • открутить нагнетающий патрубок;
  • закрутить новый нагнетающий патрубок, предварительно подмотав на резьбу ФУМ-ленту или ФУМ-нить;
  • прикрутить обратный клапан, сделав подмотку резьбы ФУМ-лентой или ФУМ-нитью;
  • присоединить напорную трубу;
  • опустить аппарат в скважину;
  • подключить электропитание.

Теплоизоляция двигателя:

  • чтобы заменить теплоизоляцию двигателя, нужно разъединить гидравлическую и моторную части;
  • снять стопорное кольцо;
  • извлечь уплотнение, на его место установить новое;
  • собрать агрегат;
  • присоединить напорный трубопровод;
  • опустить агрегат в скважину;
  • подключить питание.

Вытекла жидкость из двигателя:

  • отсоединить моторную часть;
  • установить двигатель вертикально, крышкой вверх, открутить крышку мотора;
  • залить экологически чистое нетоксичное масло (некоторые мастера советуют заливать вазелиновое масло);
  • проверить целостность прокладки; при необходимости – заменить;
  • прикрутить верхнюю крышку;
  • присоединить моторную часть к гидравлической;
  • опустить устройство в скважину;
  • подключить питание.

Обрыв штока
Чтобы отремонтировать шток самостоятельно, нужно обесточить устройство, поднять его на поверхность, отсоединить напорную трубу, затем приступать к ремонту самого погружного насоса:

  • открутить стяжные болты;
  • снять крышку гидравлической части;
  • вынуть шток в сборе;
  • снять с него поршень, упор, муфту;
  • открутить гайки крепления штока к амортизатору и снять его;
  • вынуть из моторного отсека якорь с хвостовиком штока;
  • удалить хвостовик штока из якоря;
  • вставить новый шток в якорь;
  • надеть амортизатор на него, закрутить гайки крепления;
  • надеть на шток муфту, упор, поршень и закрутить гайку крепления;
  • законтрить гайку или накернить конец штока;
  • установить крышку гидравлической части;
  • закрутить стяжные болты;
  • присоединить напорную трубу;
  • опустить установку в скважину;
  • подключить питание.

Засоры

Засориться могут аппараты центробежного, вихревого типа и винтовые.
Чтобы очистить установку от ила, солевых отложений и налипшего песка, его нужно обесточить, достать на поверхность земли, отсоединить напорную трубу, разъединить гидравлическую часть и мотор.
Затем разобрать все детали помпы с вала.
Промыть все узлы, фильтр грубой очистки, при необходимости заменить изношенные детали, затем собрать все в обратной последовательности.
Присоединить напорную трубу, опустить агрегат на рабочее место, подключить питание.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

 Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин. 3

Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована. 6

ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Каким должен быть хороший насос

Дебит локального источника — важный показатель при выборе устройства. Для высокой производительности требуется агрегат большой мощности. Определяющим фактором является глубина расположения. Модель, рассчитанная на 40 м, будет подавать воду и с 50, но быстро выйдет из строя.

Следует учитывать и уровень качества бурения. Если работы выполнялись профессиональной бригадой, ствол шахты выдерживает большие нагрузки, устойчив к внешним воздействиям. Для шурфов, пробуренных своими руками, лучше для монтажа погружного насоса покупать центробежные модели, предназначенные специально для скважин.

При выборе оборудования для перекачки воды особое внимание уделяется габаритам устройства. Их нужно подбирать в соответствии с внутренним сечением обсадной колонны

Помпа должна свободно проходить в трубу. Если агрегат соприкасается со стенками, лучше подыскать вариант с меньшими размерами.

Найти модель насоса, подходящую для четырехдюймовой обсадной трубы, легче, чем для трехдюймовой. Этот фактор необходимо учитывать при составлении плана установки погружного насоса в скважину.

Глубинные помповые механизмы имеют различные схемы электроснабжения. Одно и трехфазные устройства допускается применять в водяной шахте.

Как правильно опустить погружной насос


Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

  1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
  2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
  3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
  4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
  5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
  6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
  7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
  8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
  9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Определение точки работы насоса

Правильный монтаж глубинного насоса требует уточнения его характеристик при эксплуатации в стандартном режиме. Для этого понадобится определить расход воды за единичный отрезок времени.

После выполнения замеров показатели сравнивают со сведениями из технической документации. В случае превышения фактических данных над рекомендованными изготовителем следует немного сместить задвижку агрегата. За счет дополнительного сопротивления параметры нормализуются.

Общие рекомендации по монтажу устройства

Учитывая неизбежные вибрации, которым непременно будет подвергаться адаптер в процессе эксплуатации, и немалый вес оборудования, при обустройстве скважины специалисты советуют задействовать обсадные колонные, выполненные из стали.

При ограниченных финансах адаптер можно установить и на пластиковую трубу; но стоит учитывать, что этот вариант будет менее долговечен

Для облегчения процесса монтажа адаптера погружной насос, страховочный трос, кабель и шланг желательно собрать заранее в единую конструкцию.

Сборку удобнее выполнять на ровной поверхности в отдельном чистом помещении; а уже скрепленные муфтами и свернутые в бухту шланги и кабели, перенести на площадку возле оголовка скважины.Такой подход позволит минимизировать риск попадания грязи в полость гидротехнического устройства.

Чтобы при необходимости вытащить адаптер из трубы, можно воспользоваться самодельным приспособлением.

В дальнейшем, выбирая насос погружного типа, следует ориентироваться не только на эксплуатационные параметры обсадной колонны, но и делать поправку на размеры адаптера. Грамотный расчет позволит обеспечить свободный проход насоса в трубе без задевания и повреждения выступающих частей устройства.

Виды и глубины скважин

Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.

Абиссинская скважина

Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.

Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.

Скважина на песке

Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.

На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).

Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.

Рис. 2 Виды скважин для установки погружного насоса

Артезианская скважина

При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
