Воздуховоды для кухонной вытяжки: материал, форма, монтаж

Советы по выбору

Изделие выбирают в соответствии с мощностью вытяжки и интерьером

Обустройство системы вентиляции требует от владельцев дома или квартиры учета всех особенностей помещений. Чтобы облегчить выбор, нужно следовать рекомендациям:

  • Покупать оборудование следует только в официальных магазинах. В комплекте обязательно должна быть инструкция и гарантийный талон.
  • Внешнее оформление также нужно учитывать, чтобы вытяжка со смещенным воздуховодом вписывалась в интерьер.
  • Бренд и стоимость изделия. Рекомендуется брать воздуховоды от проверенных компаний с оптимальным соотношением цены и качества. Дешевые изделия лучше не покупать, так как их характеристики не будут соответствовать заявленным.
  • Производительность. Она должна быть достаточной для конкретного помещения. В случае слабой вентиляции воздушный поток будет обновляться медленнее, неприятные запахи будут застаиваться.
  • Низкий уровень шума.
  • Способность оперативно удалять посторонние запахи.

При планировании системы рекомендуется пользоваться принципом минимализма – чем меньше поворотов и дополнительных деталей, тем более эффективно будет работать воздуховод. В случае кухонной вытяжки достаточно канала с тремя поворотами. Увеличение этого значения приводит к снижению КПД на 10-15%.

Пропускная способность является основным критерием выбора. Площадь сечения, от которой она зависит, должна быть соизмерима с патрубками, выводящими воздух. Для определения сечения используют формулу S=3.14 × (d/2)² для круглых труб, где d – диаметр воздуховода; а также для прямоугольных S= L×Н, где L и Н – длина 2-сторон конструкции. К полученным значениям не нужно добавлять запас, так как на производительность он не повлияет.

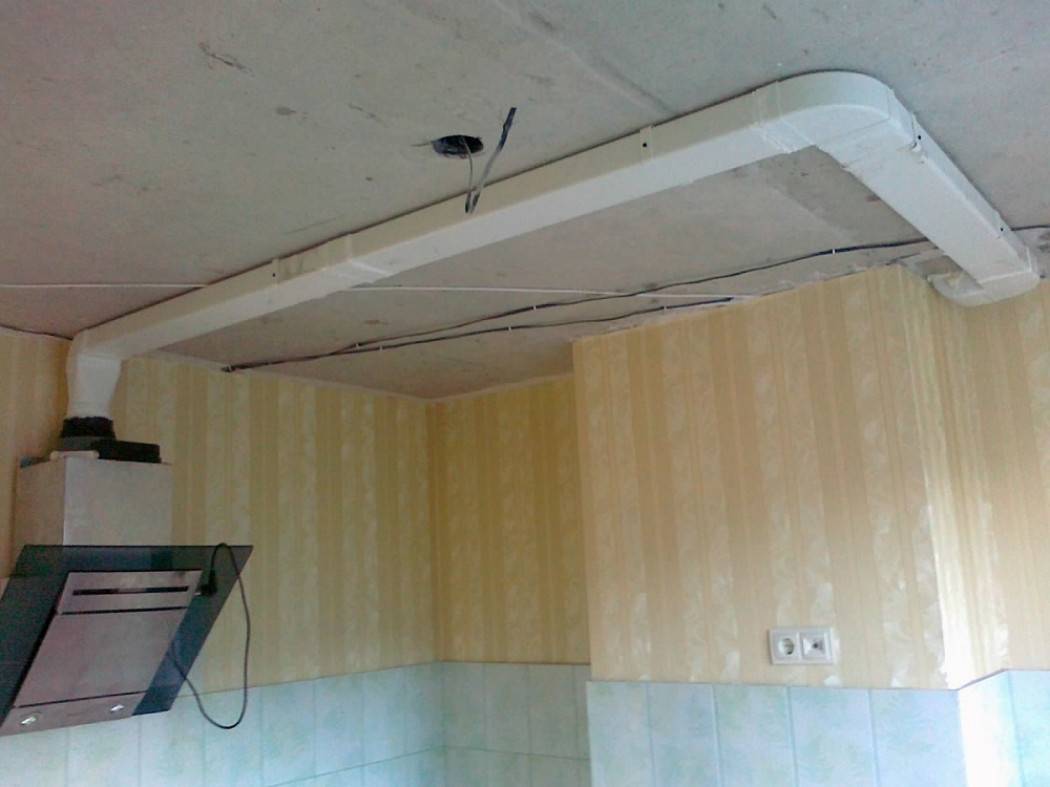

Характеристики пластиковых воздуховодов

Пластмассовые трубы могут быть круглыми или прямоугольными в сечении. Прямоугольные воздуховоды лучше вписываются в кухонный интерьер. Нужно отметить, что лучшими, с точки зрения эффективности, являются круглые трубы, так как у них более низкое сопротивление воздуху. Но в любом случае лучше сразу вместе с трубами приобрести различные виды переходников

Особенно обратите внимание на переходник с выхода вытяжки на воздуховод и с воздуховода на вентиляционное отверстие. Для более плотного прилегания лучше использовать обычный герметик. Пластиковые трубы можно разрезать с помощью обычной ножовки и соединить без особых трудностей

Пластиковые трубы можно разрезать с помощью обычной ножовки и соединить без особых трудностей.

Плюсы пластиковых труб в следующем:

  • значительно уменьшается шум от работы вентиляции;
  • в таком воздуховоде не накапливается жир, копоть и грязь, так как поверхность гладкая;
  • служат дольше 10 лет и при этом не требуется дополнительный уход. Такие трубы очень лёгкие, поэтому не создают дополнительной нагрузки на всю конструкцию вытяжной системы.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Пластиковые трубы для вентиляции

Воздуховоды для малогабаритной квартиры

В вентиляции можно использовать как гофрированные гибкие, так и негибкие воздуховоды из полимерных материалов. На рынке вентиляционных труб они составляют достойную конкуренцию металлу. Гофротрубы и жесткие вентканалы на рынке представлены такими материалами:

  • поливинилхлорид (ПВХ);
  • полипропилен;
  • фторопласт (ПВДФ);
  • пенополиуретана(ППУ).

В практике в большинстве случаев для монтажа вентканалов частных домов и квартир используют ПВХ воздуховоды. Они относительно недорогие, простые в использовании, удобные в монтаже. Выдерживают температуру ….0….+80 градусов. Трубы из этого материалы герметичны, параметры шумоизоляции не превышают санитарных норм. Широкий ассортимент диаметров сечения и форм позволяет сформировать вентиляционную конструкцию любой конфигурации. Из пластиковых труб и вспомогательных элементов можно собрать конструкцию любой сложности.

Вентканалы, особенно прямоугольной формы, очень эстетично смотрятся в интерьере дома или квартиры. Поэтому совсем не обязательно мастерить декоративный короб.

Элементы пластиковых венткоммуникаций

Самые прочные воздуховоды делаются из ПВДФ. Они устойчивы к воздействию окружающей среды. С помощью таких труб монтируют приточную и выводную вентиляцию. На них не действует пар, большинство щелочей и кислот. Температурный диапазон, который они выдерживают от -40 до +140 градусов. Поэтому трубы из фторопласта используют там, где выводится воздух с содержанием агрессивных веществ.

Полиэтиленовые трубы не менее популярны. Их также активно используют в монтаже вентиляционной системы. Они обладают антистатической защитой. Выдерживают температурный режим от -40 градусов до + 80 С°. Есть полиэтиленовые воздуховоды с защитой от ультрафиолетовых лучей. Они содержат в составе, кроме основного материала, черную сажу. Такие трубы отличаются от других аналогов цветом.

Полипропиленовые воздуховоды также устойчивые к агрессивной среде и влаге. Рабочая температура +1 до +98 С°. Такие трубы не выдерживают морозов и трескаются. Их целесообразно использовать только внутри отапливаемых помещений.

Достоинства полимерных гофротруб

  • Не требуют дополнительных соединительных элементов, что существенно экономит бюджет.
  • Срок эксплуатации гибких труб почти 100 лет.
  • Низкий уровень деформации.
  • Ударостойкость.
  • Термостойкость.
  • Прогибаются под различным углом.

Недостатки полимерного воздуховода

Слабое место любых воздуховодов из разных полимеров –пожароопасные. Поэтому металлические трубы для вентиляции в этом плане более надежны.

Мембранные клапаны

Мембранный клапан, подлежащий замене

Под действием порыва «отработанного воздуха» мембрана в мембранных клапанах отодвигается. После прохождения воздуха она становится на место. При выключенном воздухоочистителе естественная вентиляция не нарушается, так как этому способствует «хлопушка» Эту установку монтируют на входе в воздуховод. В первом положении клапана вытяжка не работает, и шторка перекрывает вентиляционную трубу.

Однако вентиляционное отверстие в решетке вентшахты остается открытым. Если вытяжка включена, то порыв проходящего воздуха сдвигает шторку и перекрывает вентиляционные отверстия, таким образом, эффекта обратной тяги нет. Современные вытяжки могут содержать обратные клапана. Поэтому тратиться на их покупку не приходится.

Дополнительные рекомендации

Решая вопрос, как установить весь комплекс оборудования необходимо учитывать нюансы самой техники и особенностей помещения. Это повысит эффективность техники и поможет избежать возможных неприятностей при эксплуатации:

  • вентиляционный канал желательно оборудовать запирающим клапаном с дроссельной схемой работы, при выключенной вытяжке он закрывается и не допускает выхода тепла из помещения;
  • решетка должна быть оборудована отверстиями для естественного тока воздуха;
  • если устанавливаемый комплект размещается в частном доме, не следует выводить канал из подвального помещения, что позволит избежать неприятных запахов;
  • для таких условий выход канала наружу должен быть выполнен с подветренной стены, где эффективность будет выше;
  • в зданиях старой постройки, где вентилирующий ствол один для нескольких квартир необходима консультация со специалистом, он поможет подобрать модель с оптимальными параметрами, которая не будет гнать запахи в соседнюю квартиру;
  • возможно, для таких ситуаций лучше подойдет циркуляционный вариант установки.

Правильное обустройство вентиляционного оборудования обеспечит его эффективное и бесперебойное функционирование. Кухонное помещение станет значительно комфортнее для повседневного использования. Если собственных знаний и опыта для правильного монтажа недостаточно, лучше воспользоваться услугами профессионалов. Это позволит избежать дополнительных и внушительных расходов на исправление ошибок и переустановку всего комплекта техники.

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия

У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Правила монтажа

При установке вентиляции любого типа нужно выполнять следующие правила.

  1. Идеальная форма трубопровода – прямая. Но если появляются углы, они должны быть неострыми. Путь от вытяжки до вентиляционной шахты должен быть минимальным.
  2. Ставят трубы на специальные хомуты, чтобы обеспечить надежное крепление.
  3. Стыки при соединении труб и переходников тщательно герметизируют.
  4. Если выход в вентиляцию на кухне один, его нельзя полностью перекрывать воздуховодом. При этом циркуляции воздуха оказывается полностью зависимой от вентилятора на вытяжке. При выключении прибора вентиляция в кухне попросту отсутствует, а это недопустимо. На выходное отверстие ставят решетку из двух частей: с отверстием под трубу и с решеткой для естественной вентиляции.
  5. Если на кухне 2 выхода в шахту, один занимает воздуходув, второй обеспечивает естественную замену воздуха. Но при этом сюда необходимо установить обратный клапан. Нередко при работе вытяжки и закрытых окнах естественной циркуляции становится недостаточно, тогда в комнату возвращается отработанный воздух. Обратный клапан этого не допускает.

Стальные воздуховоды и их монтаж

Стальной нержавеющий воздуховод служит долго и очень презентабелен

Стальные вентканалы используют по сей день. Они представлены в виде трубы или короба из оцинкованной стали. Такие трубы могут быть покрытые защитным слоем лакокраски, но не всегда. Одной трубой не обойтись, монтаж воздуховода для вытяжки требует еще и использование дополнительных деталей – переходников, прямых участков. Некоторые элементы иногда приходится изготавливать под заказ.

Если воздуховод сделан из нержавейки, то цена будет достаточно высокой, но и рабочий ресурс системы больший по сравнению с оцинковкой. Такие вентканалы отличаются гладкой внутренней поверхностью. Это помогает воздушным массам циркулировать без особых препятствий.

При монтаже труб из нержавейки необходимо приложить немало усилий, так как они тяжеловесные. А соединение участков вентканала требует мастерства. Чтобы избежать утечки воздуха на стыке раструба и вентиляционной трубы, необходимо покупать уплотнители. В процессе монтажа приходится заниматься резкой металлических труб – это долгое и трудоемкое занятие. Поэтому результат после непрофессионального монтажа может получиться неидеальным.

Инструкция по установке

Для монтажа понадобятся обычные инструменты: шуруповерт, ножовка и герметик. А также уголки, переходники, обратный клапан.

  1. Вентиляционную решетку со входа в шахту демонтируют. Канал по мере возможности очищают от пыли, грязи, мусора, сажи.
  2. Размечают стены под трубу. При необходимости сверлят отверстия под кронштейны и хомуты.
  3. Первый фрагмент воздуховода вставляют в выходной патрубок вытяжки. Стыки промазывают термостойким герметиком.
  4. Укладывают трубы, поочередно вставляя один элемент в другой. Соединения обрабатывают герметиком.
  5. Закрепляют трубу на хомуты. Дистанция между креплением – 50 см.
  6. Вставляют вентиляционную решетку на место. Стоит использовать модель с обратным клапаном: она предотвращает опрокидывание тяги.

Устройство и принцип работы вытяжки

Принцип работы вытяжки напоминает пылесос. Внутри находится мотор и вентилятор. Благодаря этому происходит всасывание воздуха и продвижение его к месту вывода. Обычно агрегат располагается прямо над варочной панелью, поэтому запахи не успевают распространиться по комнате.

Можно установить разную скорость, в зависимости от того, что готовится и насколько сильный запах. Мощность – не самый последний параметр работы механизма. Изменяется расход электроэнергии и повышается уровень шума.

Большинство моделей способны работать в двух режимах:

  • проточный – вытяжка с отводом в вентиляцию;
  • рециркуляционный – замкнутый цикл.

Рециркуляция – режим, при котором воздух всасывается, проходит через фильтр, очищается, затем возвращается в комнату. Такие приборы подходят для помещений, в которых нет воздуховода или эксплуатировать его неудобно. Фильтр приходится менять часто, если процесс приготовления пищи происходит несколько раз в день. Это не очень удобно, так как иногда производитель прекращает производство данной модели и всех запчастей к нему. Приходится менять вытяжку на более новую.

В большинстве случаев хозяева квартир стараются покупать более универсальные модели. Вытяжка для кухни с отводом в вентиляцию функционирует благодаря системе патрубков, соединенных друг с другом. Один конец трубы соединен с вытяжкой, другой выводится в вентиляционную шахту. Теплый воздух по законам физики стремится вверх, поэтому поднимается и выходит на улицу.

Фильтры для воздуха бывают угольные, алюминиевые, жироулавливающие, одноразовые или многоразовые акриловые. Более выгодны в эксплуатации алюминиевые. Они дороже, но служат дольше. Нет нужды постоянно искать их в магазинах, как акриловые вкладыши.

Что для вас важнее при выборе вытяжки?

Дизайн
0%

Функциональность
100%

Цена
0%

Бренд
0%

Проголосовало: 3

Плюсы и минусы вытяжки с выводом в вентиляцию

Защита мебели, стен и потолка от жировых отложений
Подвесные плоские и встраиваемые модели экономят пространство
Экономия электроэнергии

Компактные и мощные модели стоят дорого
Мало вариантов встраиваемой техники
Необходимость менять фильтры

Правильное подключение кухонной вытяжки к вентиляции

Практически в каждом доме, квартире имеется вентиляционная система, к которой можно произвести подключение вытяжки. В ванной и туалете обычно устанавливаются специальные отдушины с решетками, которые и выводят в общую шахту.

Устройство подключения к вентиляции

Особенности монтажа устройства зависят от выбора способа подключения. Вытяжное устройство может выходить в область вентиляционного отверстия или сразу же за пределы комнаты, к примеру, на улицу. Если в кухонном помещении присутствует отдельный канал для отведения воздуха, то это существенно упростит процесс установки.

Установка отдельного канала сможет предотвратить многие проблемы, которые часто возникают при пользовании общей вентиляции. Зачастую выведенный воздух, испарения, жир, копоть, которые выходят в общую вентиляционную систему приводят к образованию воздушной пробки, которая может вызвать нарушение обмена воздуха во всех квартирах.

Выведение вытяжки в отдельный канал отведения воздуха

Чтобы предотвратить все неприятные ситуации и проблемы, лучше сделать отдельный канал для отвода воздуха. При его организации стоит учитывать следующие действия:

  • во внешней стене требуется просверлить отверстия при помощи алмазного бура;
  • после этого устанавливается предохраняющая решетка с обратным клапаном;
  • к обратному клапану проводим вытяжку;
  • обратный клапан может быть выполнен из двух двигающихся створок, которые устанавливаются в канал воздуховода;
  • после того как вытяжное устройство включается, створки открываются, а после его отключения они закрываются. Это позволит защитить помещение от попадания в него холодного воздуха.

Установка выведенной вытяжки и подсоединение ее к вентиляции является сложным процессом. Во время него требуется соблюдать все установленные требования и правила, от которых зависит дальнейшее правильное функционирование данного прибора. Чтобы ее правильно соединить с вентиляцией, обязательно нужны воздуховоды, которые могут быть выполнены из пластикового или гофрированного алюминиевого материала Лучше предварительно изучить характеристики и особенности данных изделий.

Характеристики пластиковых воздуховодов

Пластмассовые трубы могут быть круглыми или прямоугольными в сечении. Прямоугольные воздуховоды лучше вписываются в кухонный интерьер. Нужно отметить, что лучшими, с точки зрения эффективности, являются круглые трубы, так как у них более низкое сопротивление воздуху. Но в любом случае лучше сразу вместе с трубами приобрести различные виды переходников

Особенно обратите внимание на переходник с выхода вытяжки на воздуховод и с воздуховода на вентиляционное отверстие. Для более плотного прилегания лучше использовать обычный герметик

Пластиковые трубы можно разрезать с помощью обычной ножовки и соединить без особых трудностей.

Плюсы пластиковых труб в следующем:

  • значительно уменьшается шум от работы вентиляции;
  • в таком воздуховоде не накапливается жир, копоть и грязь, так как поверхность гладкая;
  • служат дольше 10 лет и при этом не требуется дополнительный уход. Такие трубы очень лёгкие, поэтому не создают дополнительной нагрузки на всю конструкцию вытяжной системы.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

  • Стоимость материала;
  • Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
  • Возможности монтажа конструкции;
  • Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
  • Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

  • Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
  • Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
  • Низкие шумовые показатели;
  • Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
  • Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

  • Высокая цена по сравнению с другими материалами;
  • Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

  • Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
  • Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
  • Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

  • Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
  • Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
  • При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

  1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
  2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Особенности установки

Вариант установки

Воздухоотвод для вытяжки можно поставить своими руками. Наиболее просты в установке гофрированные изделия. Они нарезаются на отрезки нужной длины при помощи обычных ножниц или ножовки, а затем присоединяются к вентиляционной шахте и вытяжке. Для более эффективной работы рекомендуется заменить обычную решетку на ту, которая имеет соединительный патрубок. Фиксация воздухопровода осуществляется на специальные хомуты. Места контактов следует обработать герметиком для большей прочности.

Аналогичным образом ставятся воздуховоды из ПВХ. При помощи ножовки по металлу труба разрезается на детали нужного размера, после чего осуществляется их коммутация при помощи фиксаторов

Важно, чтобы труба входила в патрубок минимум на 5 см. Контакты отрабатывают герметиком

Если в кухне используется вытяжка с производительностью свыше 600 куб.м./час, может образовываться обратная тяга. Для борьбы с этим явлением используются обратные клапаны. Они продаются в виде пластмассового диска на оси или пленчатые. Монтаж изделия осуществляется вертикально, чтобы не было ложных срабатываний под тяжестью собственного веса.
