Устройство плоской кровли: технология покрытия
Все чаще в последнее время при проектировании зданий производственного и общественного назначения используют плоские кровли: технология их строительства претерпела значительные изменения в результате появления новых кровельных материалов.
От скатных они отличаются тем, что при обустройстве плоских крыш не используют листовые и штучные кровельные материалы. При их создании укладывают ковер из рулонной продукции. Применяют мастики, битумно-полимерные, битумные и полимерные материалы. В результате выполненной работы ковер на плоской крыше должен получиться достаточно эластичным для того, чтобы выдерживать механические и температурные нагрузки. В качестве основания для кровельного материала используют бетонные плиты, стяжки и теплоизолированные поверхности.
Зачем утепляют крышу
Перед тем, как отвечать на подобные вопросы, потребуются небольшие уточнения. Нужно понимать, зачем вообще утепляются скатные крыши и оборудуются мансарды. Также следует разобраться в том, по каким причинам к вопросу утепления крыши нужно относиться как можно более серьезно.
При оборудовании мансарды полезное пространство в частном доме может быть увеличено примерно на 40%. Также для этого потребуются сравнительно небольшие затраты.
Мансардная крыша, кроме обыкновенной функции кровли по защите здания от ветра и всевозможных осадков, создает специальные условия для более удобного проживания. Прежде всего, эта часть здания помогает защититься летом от жары, а зимой от морозов. Конструкция мансарды считается легкой, если сравнивать их с перекрытиями или стенами. Основная причина в сравнительной легкости используемой конструкции мансарды.
Зачастую примерно 30% потери тела в здании приходится именно на крышу. Следовательно, благодаря достаточно эффективному утеплению удастся снизить потерю тепла примерно на 30%. Достаточно эффективное утепление кровли обеспечивает прямую экономию расходов на содержание здания посредством снижения общих затрат платежных средств на отопление помещения.
Нужно всегда помнить о том, что теплый воздух может подниматься вверх. В итоге под потолком температура воздушной массы примерно на 2 градуса выше по сравнению с пространством в средней части помещения. Следовательно разница между температурами в здании и за его пределами возле потолка будет выше, чем возле стен. Таким образом потеря тепла через крышу жилого здания значительно увеличивается.
Недостаточное утепление кровли приводит в зимний период к формированию сосулек и наросту ледяной корки на составляющих элементах крыши и различных водосточных трубах. Обледенение может повредить целостность кровельного покрытия. После этого обязательно будут появляться протечки, когда лед начнет таить.
Если утепляющая прослойка будет недостаточно эффективной, подкровельное пространство со временем начнет отсыревать. При повышенной влажности образуется плесень и грибок. Стропильная конструкция из дерева может разбухать, что в результате может повлечь за собой снижение продолжительности эксплуатационного периода кровли.
Монтаж выбранного оптимального утеплителя
Наиболее правильным способом монтажа утеплителя является послойная укладка плит с перекрыванием стыков в шахматном порядке.
В этом случае можно обойтись без проклеивания стыков плит специальной лентой, что не всегда дает ожидаемый эффект — не всякий материал хорошо соединяется таким образом.
Тем не менее, часто встречаются рекомендации по укладке утеплителя в один слой, что ускоряет работу, но требует точной подгонки и немедленной заделки возможных щелей.
Порядок действий таков:
- Поверхность уложенного пароизолятора покрывается слоем битумной мастики;
- На мастику укладываются плиты утеплителя. Стыки плит сразу склеиваются лентой или, как вариант, монтажной пеной;
- Если утеплитель укладывается в несколько слоев, то работа ведется одновременно по всем уровням, с небольшим опережением нижних перед верхними. Таким образом не придется лишний раз ходить по утеплителю;
- Все места, где требуется подгонка размеров материала, тщательно измеряются. Нарезаются куски необходимого размера и конфигурации;
- Полностью уложенный утеплитель накрывается слоем гидрозащиты по обычной методике.
ВНИМАНИЕ!
Неплотные стыки утеплителя сводят на нет всю работу системы, поэтому укладку стоит производить максимально тщательно. Возможные щели или неплотные места дополнительно усилить монтажной пеной.. Утепление плоской кровли — процесс ответственный, не допускающий неосознанных или непродуманных действий
Для правильного выполнения всех операций, требуется предварительное ознакомление с технологией и с физикой процессов, протекающих во всех слоях пирога
Утепление плоской кровли — процесс ответственный, не допускающий неосознанных или непродуманных действий. Для правильного выполнения всех операций, требуется предварительное ознакомление с технологией и с физикой процессов, протекающих во всех слоях пирога.
Точного соблюдения технологии без полного понимания смысла действий мало, обязательно возникнут какие-то вопросы, требующие решения, невозможного без знания теории. При этом, какого-то особенного умения такая работа не потребует, все, что нужно — это аккуратность и тщательность.
Монтаж утеплителя
Установка утеплителя
Особенности и правила теплоизоляции крыши снаружи
Отказ от использования утеплителя допускается лишь при заложении плоских крыш на вспомогательных постройках, в жилых домах пирог всегда защищается от теплопотерь и накопления конденсата. По нормам такие конструкции утепляются снаружи, толщина изолирующей прослойки обосновывается расчетом и как правило составляет 150 и более мм.
Несмотря на простую форму плоских крыш технология их утепления считается сравнительно сложной, как из-за повышенных влажностных нагрузок, так и из-за нестандартных методов крепления слоев пирога. Отличия от скатных конструкций проявляются в:
- Отсутствии возможности скрытия утеплителя в межстропильном пространстве (за исключением ряда облегченных деревянных конструкций утеплитель в таких пирогах чаще размещается поверх основания).
- Ужесточении требований к герметичности пирога и гидрофобным свойствам утеплителя из-за сложностей с отводом воды с поверхности крыши.
- Невозможности или сложности заложения классического «дышащего» пирога. Вентилирование утепляющей прослойки плоских крыш осуществляется с помощью специальных дефлекторов или сложной системы каналов, нарушения при укладке слоев или недостаточной защите от влаги приводят к ухудшению энергосберегающих свойств.
- Более простой схеме укладки материала. На плоских крышах утеплитель размещается цельными кусками, без длительной подгонки размеров, но с обязательным смещением стыков.
- Вводе дополнительного утепляющего слоя повышенной прочности у эксплуатируемых плоских крыш. В эксплуатируемых конструкциях минимальная прочность наружной или нагружаемой теплоизолирующей прослойки составляет 60 кгс/м² при толщине около 30-50 мм.
Нижний слой с целью снижения весовой нагрузки выполняют облегченным, с толщиной в пределах 70-170 мм.
Утепление крыши изнутри и снаружи
Можно применять комбинированную схему теплоизоляции крыши – двухслойное утепление. При таком способе одну часть теплоизоляционного материала укладывают между стропил, а другую под ними.
Материал для утепления крыши:
При способе укладки утеплителя между и над стропилами для основного теплоизоляционного слоя можно использовать минеральную или стеклянную вату, обладающую обычной плотностью. Верхний же слой должен иметь высокую прочность к продавливанию. Для него подойдут древесноволокнистые или базальтовые плиты. При укладке верхних плит надо обязательно полностью перекрывать стропила для предотвращения образования мостиков холода.
Читайте нашу статью: Какой утеплитель лучше использовать
Утепление крыши своими руками
Сначала укладывают гидроизоляционный материал, его крепят при помощи строительного степлера или оцинкованных гвоздей с широкими шляпками. Затем укладывают утеплитель под и между стропилами. Внутренний слой утеплителя укладывают между поперечными брусами, полностью перекрывая стропила. Толщина бруса должна быть равна толщине теплоизоляционного слоя.
Пароизоляционный слой можно уложить между слоями утеплителя, но тогда для предотвращения скопления конденсата на пленке внутренний слой теплоизоляции должен обладать термическим сопротивлением не более 20 % от основного.
Допустимо уложить пароизоляцию сверху внутреннего слоя утеплителя, но при таком способе риск повреждения пленки во время устройства внутренней отделки помещения, установки электропроводки и приборов освещения повышается.
Чем пароизоляция отличается от гидроизоляции
Эти два вида изоляции являются обязательными при жилом строительстве, так как каждый из них решает определенную задачу.
Гидроизоляция располагается в верхней части кровельного пирога между утеплителем и финишной отделкой. Задача гидроизоляции — препятствовать проникновению воды от осадков внутрь помещения и обеспечивать вывод водяных паров из дома наружу. Структуру гидроизоляции можно представить как множество воронок, направленных широкой стороной внутрь.
Пароизоляция же нужна для предотвращения попадания влаги, которая конденсируется из пара, проходящего из дома наружу через все слои кровельного пирога. Поэтому изоляционные качества таких материалов должны быть максимальными. Чем ниже проницаемость, тем лучше. Такую изоляцию располагают с внутренней стороны плоской кровли между потолочной отделкой и утеплителем.
Плитные материалы для теплоизоляции плоской кровли
Три материала, что были описаны выше, если у Вас возникнет желание применить их для утепления плоской кровли, потребуют наличия специального оборудования.
Причем, в случае с пенобетоном и полистиролбетоном, – весьма громоздкого, добавим к этому горы песка и цемента или много рейсов бетоновозов, – поэтому шум, гам, грязь и пр. атрибуты гарантированы. Лишь ППУ – исключение: небольшая установка + компрессор и 4 бочки (тонна) жидкости превращаются в 15-20 кубов утеплителя уже на кровле.
И, тем не менее, зачастую у тех, кто выполняет утепление плоской кровли, нет ни оборудования для напыления ППУ, ни желания применять эти технологии. 95% подрядчиков предпочитают использовать «плитные» материалы. Во-первых, это зачастую дешевле, а во-вторых, единственное, что нужно для их укладки – это «человеческие руки»
Для многих это тоже важно, когда не нужно «Get Smart» (кино такое забавное было – смотрели?). Итак, всё, что нужно, – уложить плитный утеплитель, а по ним – выполнить разуклонку посредством цементно-песчанного раствора, а потом уже – гидроизоляция жидкой резиной
Итак, всё, что нужно, – уложить плитный утеплитель, а по ним – выполнить разуклонку посредством цементно-песчанного раствора, а потом уже – гидроизоляция жидкой резиной.
К этой группе относятся: полистиролы, минеральная вата, каменная вата, пеностекло
Пенополистирол для утепления кровли
Сейчас, когда говорим пенополистирол, то понимаем экструдированный пенополистирол. Полагаю, уже мало кто применяет обычный ПСБС для теплоизоляции строительных объектов. Его, вроде, уже и не продают. Хотя, – Россия большая, может где до сих пор его и производят и продолжают укладывать.
Сейчас в России – многие десятки (а может, – и более сотни) производителей экструдированного пенополистирола. Описывать, что это такое и как делается, здесь не по теме. Отмечу, что на сегодняшний день, это наиболее массовый способ и материал для утепления плоской кровли. Процесс заключается в том, чтобы плотно уложить листы по всей поверхности, возможно склеив между смолой. Выглядит это так, как на фото ниже.
Оранжевые плиты экструдированного пенополистирола указывают на то, что применяется, возможно, пеноплекс. Раньше только этот материал был такого цвета. Но на сегодняшний день производителей – много. Поэтому цветовая дифференциация экструдированного пенополистирола уже не позволяет определить принадлежность к той или иной торговой марке, в отличие от цветовой дифференциации штанов на планете Плюк, применительно к социальному статусу чатлан и пацаков.
Утепление кровли каменной ватой
Способ утепления плоской кровли каменной ватой роквул идентичен предыдущему: распетрушиваем пачку и укладываем листы, подгоняя их друг к другу. Плиты, как правило двухплотностые: с одной стороны плотность больше, чем с другой. Сторона повышенной плотности маркируется, обычно, черной полосой. Вот этой стороной плиты роквул укладываются наверх.
На фото показано классическое утепление плоской кровли. Видно, что растелена пароизоляция. Поверх укладываются плиты каменной ваты.
Теплоизоляция плоской кровли пеностеклом
Пеностекло – это, с одной стороны, относительно новый материал, но с другой стороны – известный уже давно. Только его не применяли. Полагаю в Союзе этого не делали, чтобы не расходовать «попусту» сырьё – бой стекла, бутылок.
А вообще, по моему субъективному мнению, это лучше, чем 2 предыдущих плитных материала.
На сим краткий обзор способов утепления плоской кровли различными материалами завершен.
После того, как выполнено утепление или ремонт утеплителя, – следующий шаг – это вентиляция и разуклонка, после чего можно будет приступать и к гидроизоляции жидкой резиной.
Если остались вопросы, которые не были затронуты в этой статье про способы утепления плоской кровли или в других материалах сайта b2bb2c.ru относительно битумно полимерной эмульсии или пенополиуретана, сделайте запрос через форму в разделе Контакты.
Как правильно сделать вентиляцию кровли
- Площадь вытяжных и приточных отверстий должна определяться при учете определенных параметров, к которым относятся объем и концентрация удаляемых паров и т. д., что на практике далеко не всегда можно сделать. Поэтому обычно пользуются существующими эмпирическими наработками. 2. Высота вентиляционного зазора между основанием кровли и утеплителем должна быть не менее 5 см. Она напрямую зависит от длины и угла наклона скатов крыши. 3. Приток воздуха организовывается как вдоль всего карниза, так и в локальных местах – при помощи решеток вентиляции, которые врезаются в подшивку карнизного свеса. 4. Суммарная площадь вытяжных вентиляционных отверстий, устроенных только в наивысшей точке кровли, должна по каждому скату быть не меньше площади приточных отверстий. Вытяжные устройства представляют собой вентиляционные колпаки для шатровых крыш, вентиляционные коньки, кровельные аэраторы и т. д. Допускается использовать как готовые (купленные в магазине) устройства, так и изготовленные собственноручно.
Технологии теплоизоляции
Способ утепления и последовательность работ зависит от вида плоской кровли. Они бывают традиционные и инверсионные. Инверсионные крыши обычно являются эксплуатируемыми. Традиционные крыши дополнительных функций не выполняют.
Теплоизоляция традиционной кровли
«Кровельный пирог» крыши традиционного типа выполняют из следующих слоёв:
- бетонное основание или металлический профиль;
- пароизоляция;
- утеплительный материал;
- гидроизоляционный слой.
Инверсионный тип крыши
Последовательность прослоек при теплозащите инверсионной кровли несколько отличается. В данном случае утеплительная система выглядит так:
- несущее основание;
- гидроизоляция;
- утеплительный материал;
- геотекстиль;
- засыпка щебнем;
- финишное покрытие.
Эксплуатируемые и неэксплуатируемые кровли
Неэксплуатируемые кровли несут только основную защитную функцию. Поверхности эксплуатируемых крыш могут дополнительно служить садом, террасой, спортивной площадкой, зоной отдыха. Поэтому утеплительная конструкция эксплуатируемой кровли должна быть особенно прочной и надёжной. При установке однослойной системы утепления на такую кровлю поверх утеплителя необходимо выполнить бетонную стяжку.
Однослойная и двухслойная изоляция
В зависимости от количества слоёв утеплителя изоляционная система бывает двухслойной и однослойной. При однослойной системе теплоизоляционный слой выполняется из утеплительного материала одной плотности. При этом теплоизолятор должен быть достаточно плотным и прочным.
Такая конструкция обычно применяется при реконструкции старой крыши или при строительстве складских, промышленных зданий и гаражей.
При монтаже двухслойной системы утепления укладывают два слоя утеплителя. Нижний слой несёт основную теплозащитную функцию. Он имеет большую по сравнению с верхним слоем толщину, высокие теплоизоляционные характеристики. При этом прочность материала может быть относительно небольшой.
Верхний слой утеплителя дополнительно несёт функцию перераспределения нагрузки. Его толщина меньше, при этом плотность и прочность на сжатие должны быть высокими.
Двухслойная конструкция позволяет добиться высокой прочности системы утепления при относительно небольшом весе. В итоге снижается нагрузка на перекрытия.
Материалы для утепления плоской крыши
Керамзит — легкий материал, не нагружает перекрытия
Утеплитель для жесткой либо мягкой кровли может быть разным. Применяют материалы, отличающиеся друг от друга по своим качествам, вариантам установки и цене.
Керамзит
Керамзит считается одним из наиболее дешевых и доступных вариантов, как пенопласт или пенополистирол. С его помощью не так просто выровнять поверхность и сделать плавный уклон, а также добиться однородной толщины стяжки для всей плоскости кровли. Работа с таким материалом может увеличить расходы на стройку и ее продолжительность.
Перлитовый песок
Перлитовый песок также представляет собой доступный вариант утепления, это достаточно бюджетный материал. Он не способен конкурировать с современными полимерными деталями и утеплителями на основе волокон. С помощью песка также непросто выровнять поверхность крыши, помимо этого ему потребуется дополнительная защита от внешних воздействий.
Минеральная вата
Минеральная вата часто используется с целью утеплить крышу снаружи. Поскольку она недостаточно прочная, для укрепления используют дополнительную стяжку. За счет сборной или мокрой стяжки нагрузка будет распределяться равномерно, поверхность крыши станет прочной и будет иметь нужную жесткость. Специалисты советуют выбирать самые прочные плиты, сделанные из горных пород базальта.
Базальтовое волокно
Пеностекло — прочный утеплитель с мелкоячеистой структурой
Утеплять крышу при помощи жестких плит из базальтовых волокон стоит тем, кто хочет сделать срок эксплуатации крыши максимальным. Плиты не доставляют сложностей в процессе укладки, отличаются оптимальными теплоизолирующими свойствами и имеют повышенный уровень пожарной безопасности. Их главный минус – повышенная гигроскопичность. Если слой будет поврежден и в нем образуются трещины, влага начнет проникать внутрь. В процессе намокания базальтовый утеплитель для кровли утратит свои основные свойства.
Пеностекло
Пеностекло отличается стойкостью к высоким температурам, повышенной прочностью, стойкостью к влиянию ультрафиолетовых лучей. Он не подвержен коррозии, долго сохраняет свою форму за счет пониженного коэффициента расширения из-за высоких температур, а также имеет максимально долгий срок службы. Основной минус пеностекла – высокая цена.
Внешнее и внутреннее утепление
В зависимости от того, с какой стороны укладываются теплоизоляционные материалы для кровли, выделяется два вида утепления – внутреннее и внешнее. Популярнее всего именно внутреннее утепление кровли, которое включает в себя слой паро-, гидро- и теплоизоляции. Над теплоизоляцией укладывается финишное покрытие, которое тоже участвует в формировании кровельного пирога и влияет на энергоэффективность крыши.
Внешнее утепление, как понятно из его названия, укладывается снаружи кровли. Для этого вида утепления используются жесткие теплоизоляционные плиты, которые нужно накрыть сверху бетонными плитами или аналогичными тяжелыми материалами. Чтобы обустроить внешнюю теплоизоляцию, нужно очень хорошо рассчитать прочностные показатели крыши – она должна без проблем выдерживать возросшую нагрузку.
Нюансы теплоизоляции плоской крыши
Утепление плоских крыш производится по особым правилам, отличающимся от принципов теплоизоляции скатных собратьев. Аналогия прослеживается только в последовательности укладки слоев кровельного пирога. У плоских конструкций нет стропильных систем, среди элементов которых удобно размещать теплоизоляционный слой.
Не к чему прибивать обрешетку, формирующую вентиляционный зазор для проветривания компонентов. Вместо каналов для вентиляции при необходимости создаются своеобразные продухи за счет частичной приклейки покрытия к подстилающей основе.

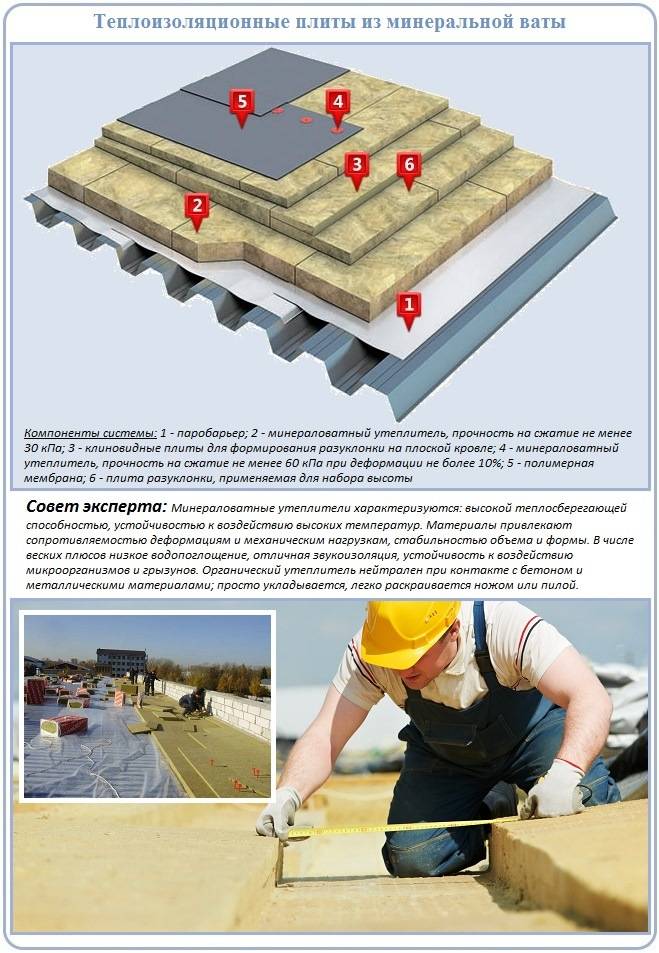

Согласно строительным традициям кровельный пирог плоской кровли устраивают путем последовательного водружения его составляющих друг на друга. В числе традиционных компонентов:
- Пароизоляция. Играет роль преграды на пути бытовых испарений. Располагается со стороны жилых, хозяйственных и т.п. помещений.
- Теплоизоляция. Препятствует прохождению тепловых волн изнутри наружу постройки и в обратном направлении. Заодно справляется с обязанностями барьера для звуковых колебаний.
- Гидроизоляция. Укрывает теплоизоляцию снаружи, защищая ее от атмосферной воды. Настилается в 4-6 рядов в зависимости от размера уклонов крыши, направляющих воду к водоприемникам, и от технических характеристик кровельного материала. Внешний слой гидроизоляции обычной кровли служит финишным покрытием. При сооружении балластных крыш поверх гидроизоляции укладывается гравий, почвенно-растительный слой, тротуарная плитка и пр.
Нарушение последовательности расположения слоев и правил укладки заканчивается плачевно для собственников, вынужденных выкладывать немалые суммы за ремонт или даже за тотальную реконструкцию крыши.
Отметим, что означенные слои вместе с их последовательностью укладки употребляются только в случае необходимости сохранить тепло, полученное при обогреве помещений.
Крышу летней кухни или сарая для хранения дачного инвентаря утеплять нет резона. В таких ситуациях кровельный пирог включает только гидроизоляцию, если устраивается по бетонной основе, или состоит из сборной стяжки и гидроизоляции, если в качестве основания используется профнастил.
Это интересно: Оборудование для производства металлочерепицы и технология изготовления: расписываем суть
Пенополиуретан
Этот материал наделен минимальными показателями теплопроводности. Однако такой способ утепления крыши в частном доме считается одним из наиболее дорогостоящих. Монтаж пенополиуретановых блоков выполняется буквально в считанные часы без особых трудностей. Материал может наноситься на любую поверхность. Кровля может утепляться как с внешней стороны, так и внутри здания. Пользоваться специальными портативными установками сможет даже человек с минимальной профессиональной подготовкой.
Однако следует учитывать, что в процессе выполнения работ по нанесению утепляющего материала в помещении должна быть обеспечена хорошая вентиляция. Не рекомендуется наносить такой утеплитель на крышу зимой. Напыляемая смесь многократно увеличивается в объеме и хорошо застывает.
Утепление крыши сверху
Теплоизоляция крыши над стропилами качественно защитит большую часть элементов ее конструкции от атмосферных осадков и температурных перепадов. Утеплитель в этом случае укладывают на сплошную деревянную обшивку. Данный способ интересен еще и тем, что предоставляет возможность использовать открытые стропила при оформлении интерьера мансарды.
Но сразу же появляется проблема – где и каким образом крепить гидроизоляционный материал? На современном рынке представлены теплоизоляционные панели с уже предусмотренной гидрозащитой. В данном случае нужен один уровень циркуляции воздуха, находящийся между теплоизоляционным материалом и кровлей. Воздушную полость создают посредством контробрешетки, у которой рейки укладывают параллельно стропилам. Необходимое условие для качественного функционирования подобной теплоизоляции – устройство хорошего паронепроницаемого слоя с внутренней стороны крыши.
Достоинства данной схемы утепления кровли – минимальный риск возникновения мостиков холода, постоянная температура и влажность всех элементов конструкции, что исключает возможность тепловой деформации материалов; самая эффективная по сравнению с другими конструктивными способами звукоизоляция; максимальное применение всего внутреннего пространства мансардного этажа.
Недостатки – сложность выполнения утеплительных работ на кровле, обладающей сложной формой, высокие требования, предъявляемые к подкровельным пленкам, невозможность проведения монтажных работ в плохих погодных условиях.
