Утепленная шведская плита: структура, плюсы и минусы, варианты своими руками

Основные преимущества оснований подобного типа

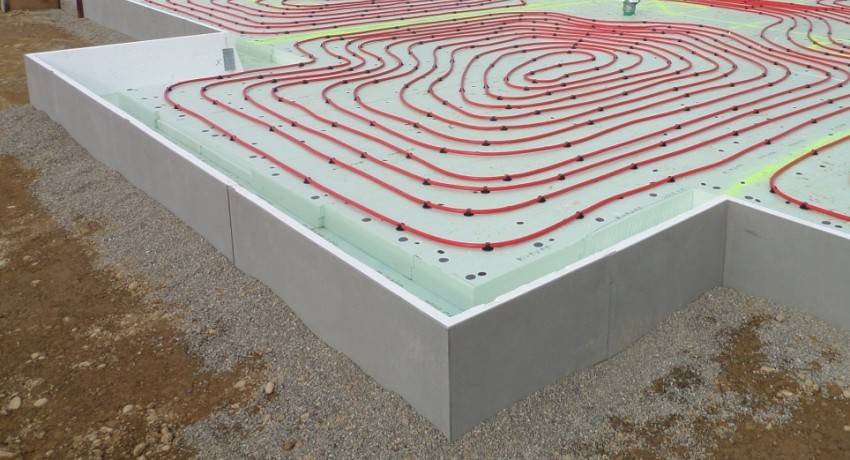

УШП

Технология возведения шведской плиты своими руками практически не отличается от постройки обычного фундамента с некоторыми отличительными моментами. Однако по сравнению с ней, устройство «шведского» основания обладает рядом отличительных особенностей.

В конструкцию плиты можно вмонтировать все основные коммуникации. Данный фактор значительно ускоряет процесс возведения самого здания, т.к. не требуется дополнительно обустраивать техническое подполье, где будут располагаться трубы водоснабжения и канализации. Всё это значительно ускоряет время строительства дома, а также снижает общую стоимость.
Сокращение трат на эксплуатацию дома. Кроме, заранее предусмотренной системы тёплых полов, технология утепленная шведская плита включает в себя монтаж специального утеплителя, который особенно полезен в зимнее время. Благодаря ему фундамент не промерзает и не происходит потерю тепла, что в итоге положительным образом сказывается на расходах по отоплению жилища.
Шведское основание – это монолитная утепленная фундаментная плита, которая подходит практически для всех участков, не зависимо от грунтового строения. Основания подобного типа располагаются на поверхности земли, благодаря чему обладают максимальной несущей способностью, т.к. на них не оказывают влияние подземные грунтовые воды. Фундамент утепленная шведская плита с успехом может применяться, как для строительства небольших деревянных домов, так и для многоэтажных особняков.
Стены здания, построенного на шведском основании, надёжно защищены от появления плесени, грибка и сырости. Это обеспечивает технология с полностью герметичным основанием.
Поверхность плиты получается идеально ровной. Это позволяет укладывать лицевое напольное покрытие без черновой отделки. В результате сокращается время отделочных работ и уменьшается их стоимость.
Утепленная шведская плита не боится морозного пучения. Данное явление считается наиболее опасным для всех типов фундаментов. Оно заключается в том, что влажный грунт при воздействии отрицательных температур, застывает и неравномерно усаживается. В результате, фундаментная плита в одном месте начинает проседать, а в другом вспучиваться, что приводит к трещинам, нарушениям целостности конструкции и прочности всего здания.

Для строительства фундамента шведская плита не требуется большегрузная специализированная техника и подъёмные краны. Исходя из того, что данный фундамент не требует серьёзного заглубления, для его монтажа достаточно удалить только верхний слой почвы (25-30 см). Данную работу можно проделать своими руками.
Монолитная конструкция шведской плиты всегда имеет одинаковую температуру по всей своей площади. Поэтому он никогда не замораживается и не оттаивает, что положительно влияет на общий срок эксплуатации.

Выбор теплоизоляционного материала

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью.

На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид — экструдированный пенополистирол («Пеноплекс»). Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

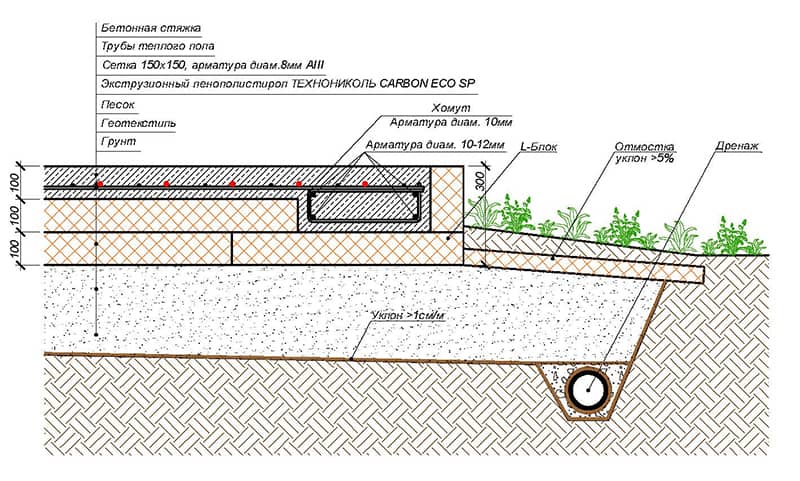

Схема утепленной шведской плиты

минеральная вата не устойчива к влаге, ее применение для подземной части дома недопустимо, поскольку при намокании она сжимается и перестает выполнять свои функции;
пенопласт — недорогой материал, которые не обладает высокой прочностью, а фундамент постоянно подвергается повышенным нагрузкам и передает их на грунт основания.

Утепление пенополистиролом фундамента и отмостки

К преимуществам экструдированного пенополистирола можно отнести:

долговечность;
устойчивость к гниению, плесени и грибку;
устойчив к воздействию влаги, характеризуется низким водопоглощением;
некоторые производители выпускают виды, которые относятся к слабогорючим материалам (устойчивость к огню при строительстве фундамента малоактуальна, поскольку утеплитель с одной стороны защищен слоем бетона, а с другой грунтом);
безопасность для человека, материал не выделяет вредных веществ и не приводит к возникновению болезней;
повышенная прочность (по сравнению с пенопластом) позволяет выдерживать нагрузки от людей, мебели и оборудования.

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

Марка	Стоимость м3, рубли
XPS Технониколь CARBON ECO SP	5 000
URSA XPS N-III	4 300
Стайрофоам 300 А‒120	4 600
Пеноплэкс ГЕО	5 000

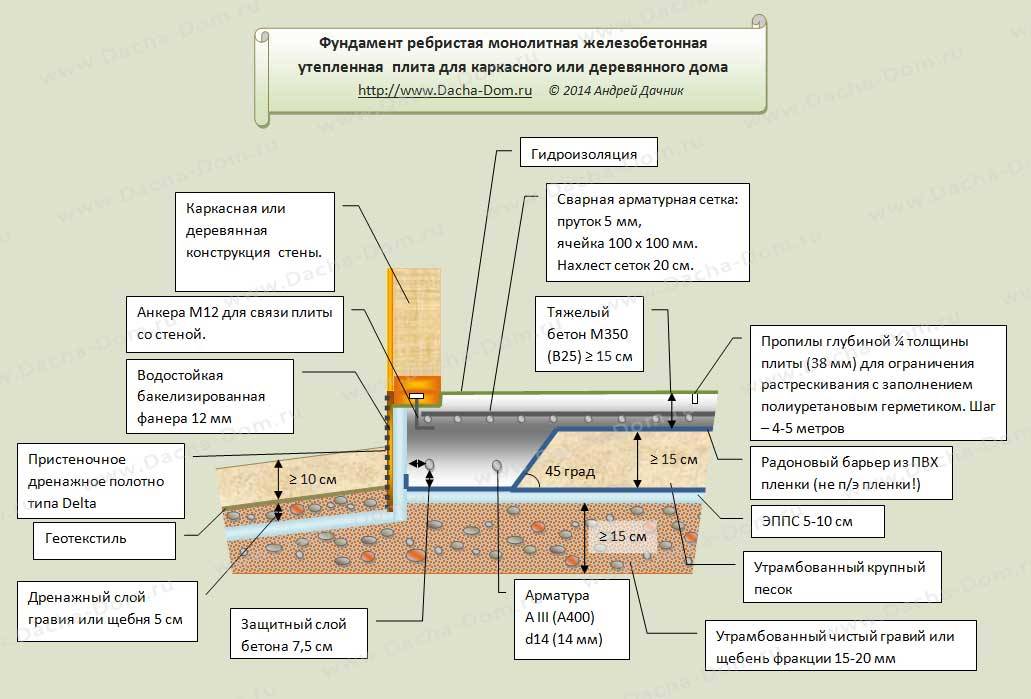

Шведская плита — схема устройства и специфика технологии

Утепленная плита представляет собой разновидность плитного фундамента, выполненного в виде сэндвича.

Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства

Многослойная конструкция включает следующие уровни:

коммуникационный. В него входят электрические кабеля, водопроводные трубы и канализационная магистраль;
утепляющий. Включает листовой пенополистирол в экструдированном виде, теплоизолирующий фундаментную основу;
усиливающий. Выполнен из арматурной стали сечением 12-14 мм, предотвращающий растрескивание обогреваемого пола;
обогревающий. Состоит из системы водопроводных магистралей, предназначенных для циркуляции теплоносителя;
несущий. Представляет собой бетонную основу, защищающую магистрали обогрева и служащую базой для строительства здания.

Создание фундамента по шведской технологии предусматривает последовательность работ, согласно требованиям технологического процесса. Вся фундаментная основа на небольшую глубину погружена в почву относительно нулевой отметки. Благодаря указанной особенности исключается возможность морозного пучения грунта при повышенной влажности.

Пошаговая технология обустройства УШП

Рабочий процесс начинается с привлечения технических специалистов, способных рассчитать несущую способность грунта, вероятность сдвига пластов и возможности дренажной системы. После этого обустройство фундамента проводится в определённой последовательности.

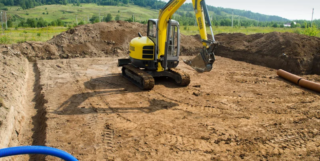

Подготовка основания

Шведский фундамент никогда не укладывается на плодородный слой почвы: это гарантированно приведёт к сдвигу конструкции при возведении здания. Поэтому такой слой грунта убирается с участка строительства полностью.

Котлован делается неглубокий: обычно 2-3 штыка лопаты, однако его внешние размеры должны на метр выходить за границы стен будущего здания. Дно котлована выстилается геотекстилем с запуском подложки на боковые стены.

Дренаж

Ливневая канализация и отведение грунтовых вод необходимы для того, чтобы обеспечить сухость фундамента. Для этих целей геотекстиль засыпается слоем щебня, делается подземный резервуар с подведёнными к нему трубами. Для прокладки дренажной системы по периметру котлована формируются траншеи с уклоном в сторону основного колодца.

Подводка инженерных коммуникаций

Следующим этапом является разводка труб водоснабжения и канализации. Коммуникации обязательно заглубляются ниже отметки промерзания грунта в зимний период.

Учитывая недостатки УШП имеет смысл сразу продублировать коммуникационную систему, чтобы в случае неисправности воспользоваться резервами. На этом этапе подсыпается песчаная подушка, которая обязательно уплотняется трамбовочной машиной.

Теплоизоляция

Далее укладывается двухслойный утеплитель из пенополистирола. Работы выполняются по такой схеме:

Первый слой – закрывает периметр котлована полностью.
Второй – отступает на 40-45 см внутрь.

Это необходимо для того, чтобы установить по краям L-образные модули из пенополистирола для внешнего обвода.

Армирование

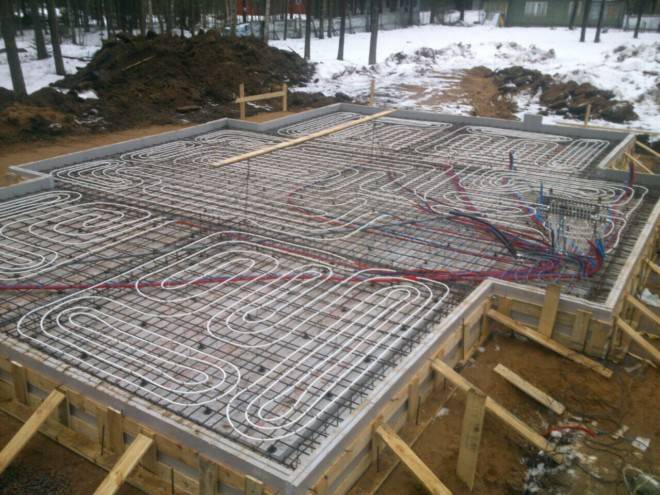

На этом этапе выполняется разводка системы «тёплый пол» с установкой коллекторов и временной опрессовкой труб. Далее изготавливается двухслойный армирующий пояс из арматуры диаметром 12-16 мм. Рекомендуемый шаг сетки 15*15 см.

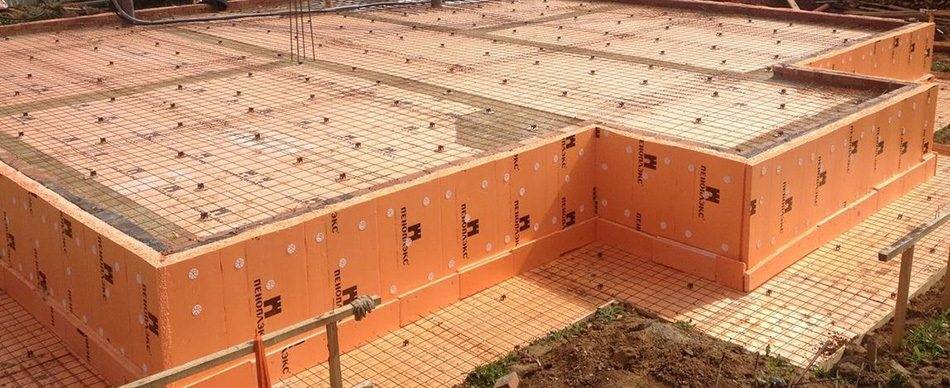

Изготовление опалубки

Для этого могут использоваться L-образные модули пенополистирола, усиленные снаружи досками и распорками, чтобы исключить их выдавливание под действием бетонной массы. Может применяться и классический вариант: внутренний каркас, сколоченный из щитов плотной фанеры. Высота опалубки рассчитывается на основании таких значений: толщина утеплителя (20-30см) и самой плиты (не более 10 см).

Заливка

Этот этап не отличается от обустройства монолитного фундамента. Бетонная смесь подаётся непрерывно, чтобы исключить образование стыков и обязательно уплотняется глубинными вибраторами для равномерного заполнения внутреннего пространства.

Опалубку можно снимать спустя 72 часа после заливки. Если работы проводятся в жаркое время, плита укрывается мешковиной или полиэтиленовой плёнкой, периодически увлажняется водой. Зимой перед заливкой прокладывается система обогрева.

После застывания поверхность рекомендуется зашлифовать. Если этого не сделать, потребуется заливать выравнивающую стяжку, что существенно увеличивает бюджет строительства.

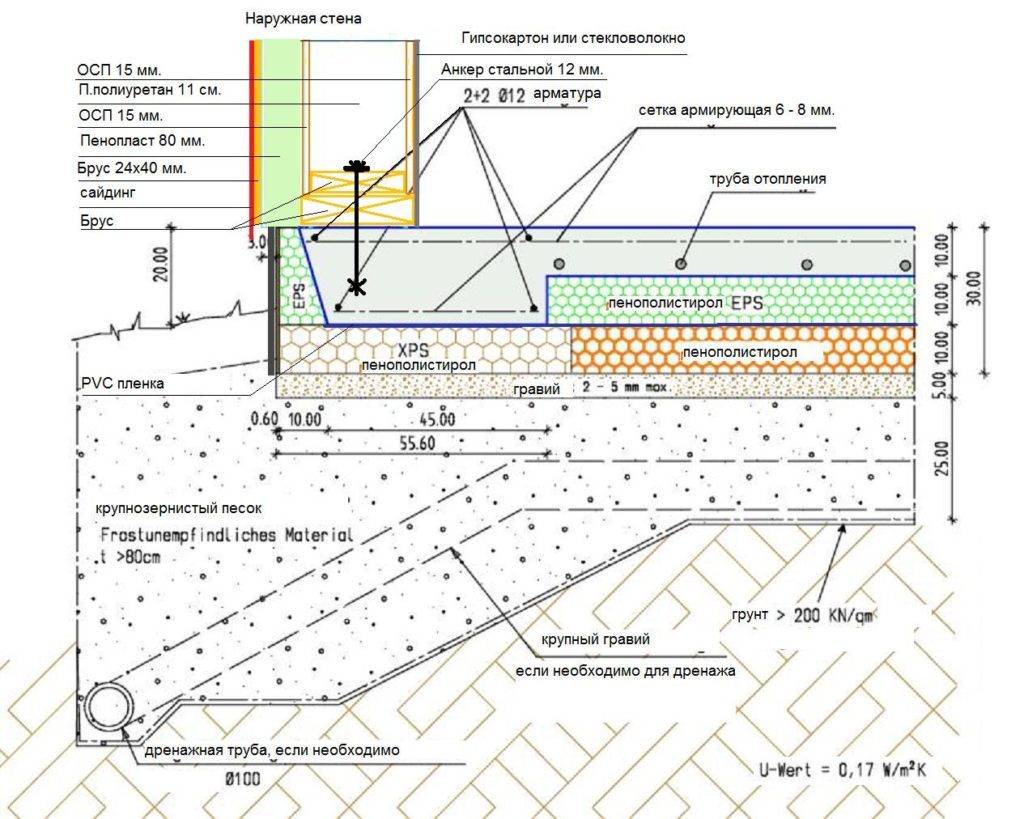

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

Земляные работы – необходимо вырыть траншею;
Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Пошаговая инструкция обустройства

Работы должны проводиться на неплодородной почве

Начало рабочего процесса связывается с привлечением инженеров. Технологи рассчитывают несущую способность почвы, определяют вероятность пластовых сдвигов. Исходя из полученных результатов нужно продумать необходимые возможности дренажа.
