Требования к вентиляции с газовыми плитами и котлами: схемы, СНИПы, установка

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

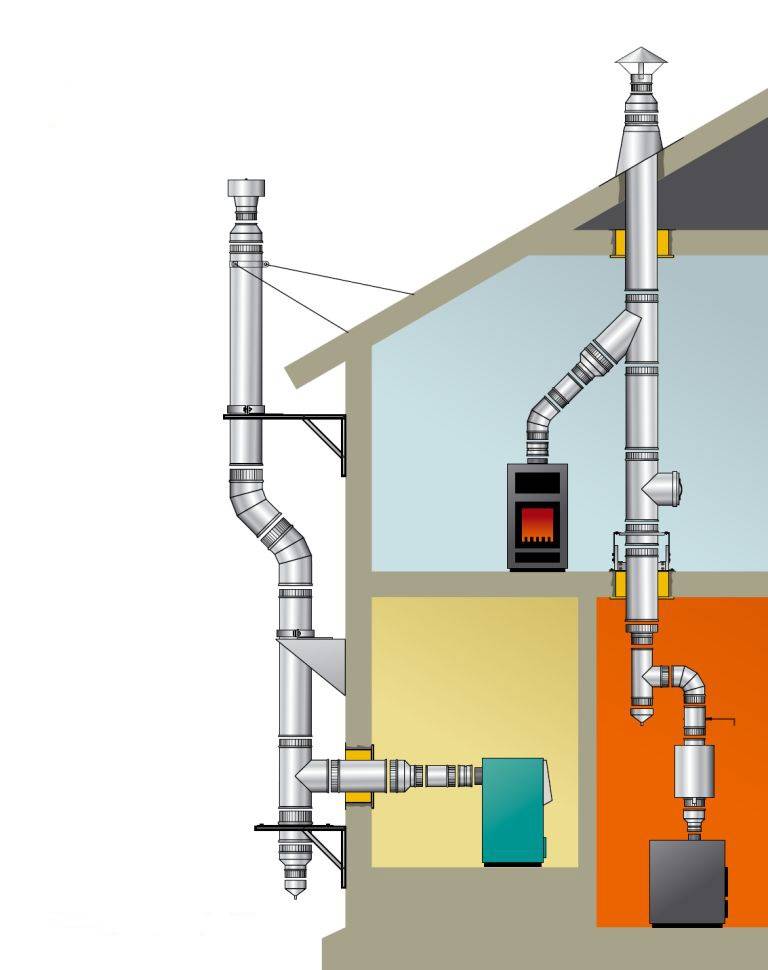

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Вентиляция и дымоотведение

Правила установки газового котла в квартире и частном доме предусматривают обустройство систем вентилирования и отвода продуктов горения газа в котельном помещении. Их неисправность или малоэффективное функционирование может закончиться поломкой оборудования или привести к чрезвычайной ситуации.

В нормативной документации к вентиляции и дымоходу в частном домовладении перечислен ряд требований:

1. Каналы дымоотведения и вентилирования нельзя объединять, их делают раздельными.
2. Чтобы в котельную проникал свежий воздух, в ней следует установить приточную вентиляцию. Входное окно устраивают в нижней части двери или наружной стены. Величина вентиляционного оконного проема составлять должна не менее 1/30 части площади помещения, но не меньше 80 мм² на 1 кВт мощности котла в случае, когда приток воздуха будет поступать с улицы, и не менее 300 мм² на 1 кВт, если из других источников.
3. Вентканалы следует всегда держать открытыми, поскольку воздушные потоки должны постоянно циркулировать.
4. Котел рекомендуется располагать в непосредственной близости к дымоходной трубе.
5. У дымохода, обустраиваемого в стене, должно насчитываться два входных канала, при этом основной из них предназначается для установки дымоотводящей трубы, а другой – ревизионный, для технологической прочистки, располагают его ниже первого не менее, чем на 25 сантиметров.
6. Сечение вытяжного отверстия дымохода не может быть меньше, чем этот же параметр у выходного патрубка газового агрегата.
7. Дымоходная конструкция не должна иметь больше трех изгибов и поворотов.
8. Для изготовления дымоходов задействуют нержавеющую или углеродистую сталь. Установка асбестобетонных или иных труб, произведенных из слоистых материалов, допускается на расстоянии не меньше 50 сантиметров от дымоотводящего патрубка нагревательного агрегата.
9. С целью обеспечения безопасной эксплуатации прибора и эффективной работы отопительной системы необходимо создание условий для поддержания требуемой силы тяги. Поэтому следует рассчитать как всю высоту трубы дымохода, так и высоту ее расположения над кровельной поверхностью, чтобы оголовок не находился в зоне ветрового подпора.

Правилами и условиями для установки газового котла установлены нормативы для его дымоходной конструкции:

• труба должна подниматься над плоской крышей без конька не меньше, чем на 50 сантиметров над кровлей или парапетом, если он обустроен вдоль ее периметра;
• когда дымоход проходит через скат крыши на расстоянии не менее 150 сантиметров от конька, то оголовок трубы нужно поднимать не меньше, чем на 50 сантиметров;
• если выход дымоотвода через скатную кровлю проложен на расстоянии 150 –300 сантиметров от конька по горизонтали, необходимо поднимать оголовок до уровня, не ниже, чем верхняя точка конька;
• в случае, когда труба проходит через скатную крышу на расстоянии больше, чем 300 сантиметров от конька, тогда ее выходное отверстие располагают на условной линии, проведенной под углом в 10 градусов от вершины конька к горизонту.

Выбор вентиляционной системы для частного дома

Поскольку котел эксплуатируется только в холодное время года, когда разность наружной и внутренней температур является достаточной для хорошей конвекции, вентиляцию в котельной стараются делать естественной. При этом надо учитывать требования, оговоренные в СНиП II-35-76:

1. Объем поступающего в котельную за 1 час воздуха должен в 3 раза превосходить объем котельной при условии, что высота потолка в ней составляет не менее 6 м. При меньшей высоте потолка за каждый недостающий метр кратность воздухообмена нужно увеличить на 0,25.
2. Скорость движения воздуха в вытяжном и приточном каналах должна составлять не менее 1 м/с.

Рассмотрим конкретный пример. Предположим, газовый котел установлен в помещении размером 4х4 м с высотой потолка 3 м. При такой высоте потолка кратность воздухообмена должна составлять:

К = 3 + (6 – 3)х0,25 = 3,75.

Газовый котел с вентиляционной трубой

Таким образом, за час в котельную должен поступать такой объем воздуха:

V = 4х4х3х3,75 = 180 куб. м.

Учитывая, что скорость потока воздуха при естественной вентиляции составляет примерно 1 м/с, диаметр приточного и вытяжного воздуховодов D можно подсчитать путем извлечения квадратного корня из выражения (180х4)/(3,14х3600) = 0,256 м.

Если в котельной вентканал уже есть, и его сечение меньше расчетного, вентиляцию придется делать принудительной. При этом мощность вентилятора подбирается с таким условием, чтобы он компенсировал недостаток производительности вентсистемы в режиме естественного воздухообмена.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Вентиляция в частном доме для газового котла нормы требования. Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении , k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

Какой рекуператор лучше?

Многих владельцев дачных домов интересует вопрос о том, можно ли сделать вентиляцию частного дома своими руками. Разумеется, можно, в том числе и с рекуператором. Главное – правильно выбрать, собственно, само это устройство. На настоящий момент самой популярной разновидностью являются пластинчатые конструкции. Выбрасываемый и приточный воздух в них непосредственно друг с другом не пересекаются. Контакт происходит через пластины, изготовленные из пластика или алюминиевой фольги. К достоинствам подобных устройств можно отнести прежде всего простоту конструкции, надежность и ремонтопригодность. К недостаткам – возможность обледенения пластин в зимний период времени.

Для чего нужна вентиляция

Для того, чтобы газ горел, ему требуется постоянная подача кислорода. Если его не будет хватать, в атмосфере аккумулируется большое количество продуктов горения, очень опасных для жизни. Качество пламени при этом изменяется. Огонь окрашивается в жёлтый цвет и выделяет обильную копоть. При этом КПД котла или плиты заметно снижается, так как объём сгораемого газа остаётся прежним, а тепловой энергии от него исходит гораздо меньше.

Газ представляет угрозу взрыва, когда происходит его утечка. Это может случиться не только при поломке оборудования. Порыв ветра из окна может внезапно затушить огонь на газовой конфорке. Иногда рассыхается шланг подачи газа, и на нём появляются трещины.

Вентиляция для газового котла в частном доме — это залог безопасности при эксплуатации агрегатов, работающих на природном или баллонном газе. Исправная вентиляционная шахта в многоквартирном доме может спасти жизнь жильцам при неисправности газовых плит.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

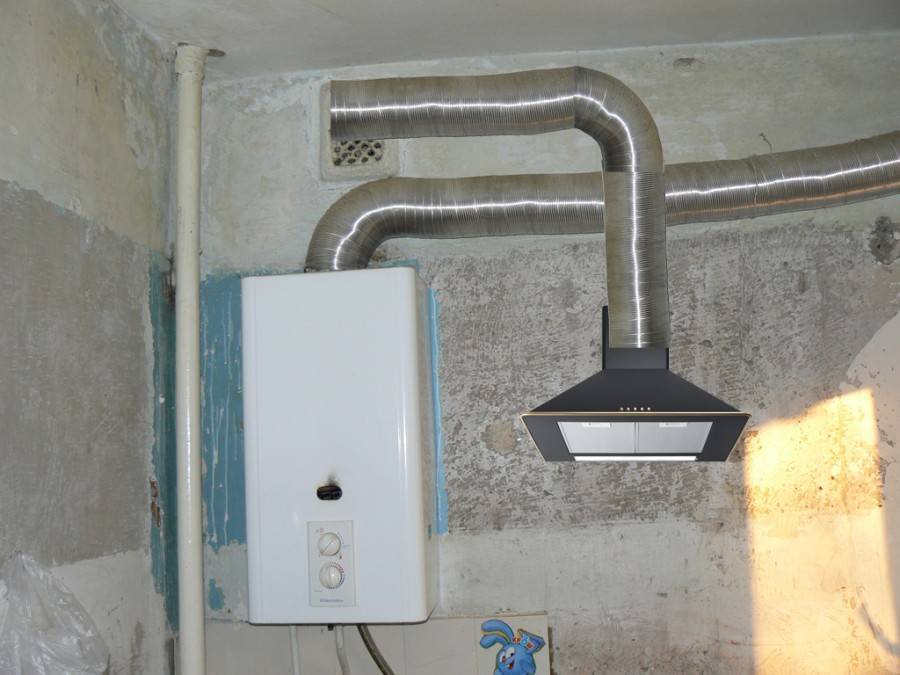

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

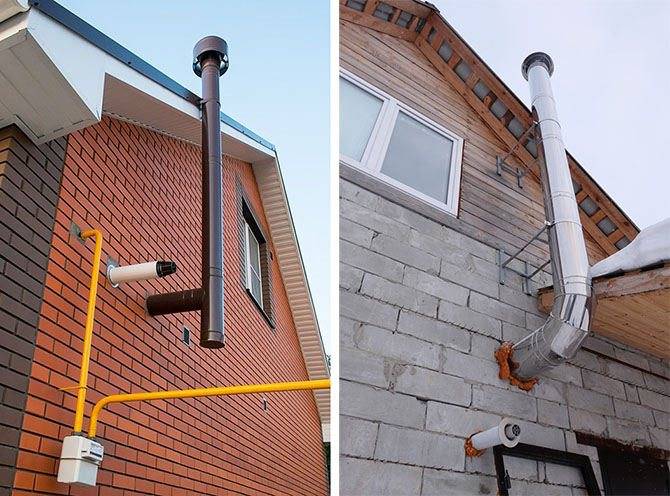

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь  объединить и выполнить сразу несколько требований:

• Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
• Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
• Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.
