Советы профессионалов по созданию схем приточной и вытяжной вентиляции домов и квартир

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

  • Площадь помещения.
  • Кратность полного обмена воздуха, находящегося в помещении за один час.
  • Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

  1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
  2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
  3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Приточные канальные модели

Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.

Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.

Отличительные черты кондиционера с притоком

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.

Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.

Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.

Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у

Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

Принцип работы приточной системы

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.

Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.

Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.

Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате

Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

  • вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
  • вентилятор в ванной — удалять влажный воздух;
  • кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Требования

Схема приточно-вытяжной вентиляции в квартире

В соответствии с действующими санитарно-гигиеническими нормами вентиляция считается достаточной, если в каждом помещении вытяжной воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подключается к каждой квартире из общего вентиляционного канала. Однако в некоторых ситуациях возможности такой системы недостаточны для обеспечения необходимого уровня воздухообмена.

Нет необходимости вызывать специалиста для проверки эффективности системы вентиляции. С помощью элементарных трюков можно сделать собственные выводы о качестве воздухообмена.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

  • основной выключатель, который отключает и приточку и кондиционер.
  • отдельный выключатель на кондиционер
  • отдельный выключатель на калорифер
  • маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
  • маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

  • приточка гонит воздух в обход канального кондиционера
  • скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
  • воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
  • комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
  • температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
  • расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

  • приточка гонит воздух в канальный кондиционер
  • кондиционер дополнительно забирает воздух из квартиры
  • скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
  • кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
  • воздух из решетки распространяется на всю комнату.
  • комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
  • расход электричества за ночь — 5 кВт/час
  • Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
  • Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

На схеме хорошо показано направление движения воздуха. Он поступает через окна или двери жилых помещений и перемещается в сторону вентиляционных отверстий

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

Таблица кратности воздухообмена, подходящая для многоквартирного дома. Смена воздуха должна активнее происходить там, где наблюдается повышенная влажность, то есть на кухне и в санузлах

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Повысить эффективность естественной вытяжной системы можно с помощью простейшего прибора – вентилятора, установленного в вентиляционный выход в санузле

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего – под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

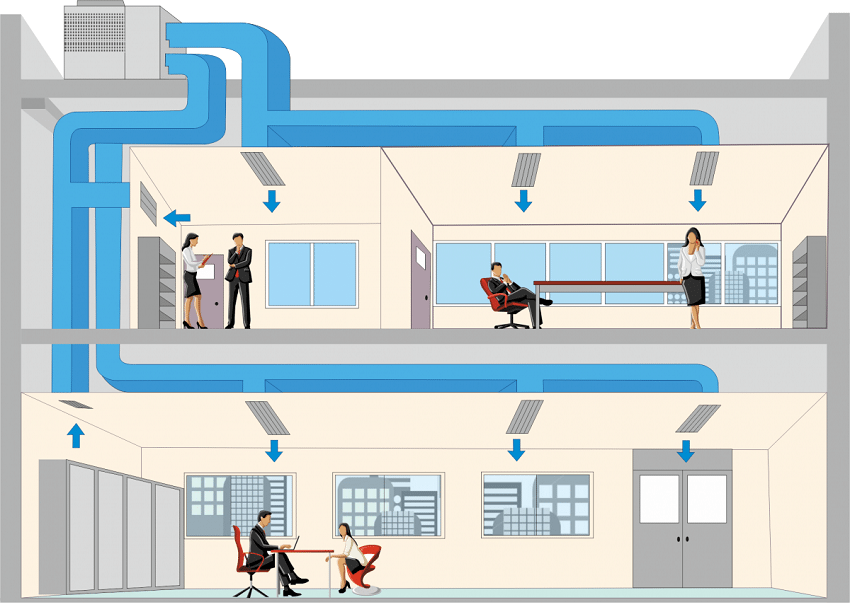

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.

Приточную канальную вентиляцию оборудуют в новостройках так называемого элитного класса. Одно из условий монтажа – высокие потолки, позволяющие произвести монтаж без ущерба для интерьера

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один – дополнительные единовременные траты на покупку устройств и регулярные – на оплату электроэнергии.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.

Система вентиляции обеспечит очищение приточного воздуха путем фильтрации, его нагрев, охлаждение, а иногда и увлажнение

Система приточно-вытяжной вентиляции с рекуператором

Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.

Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом. В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

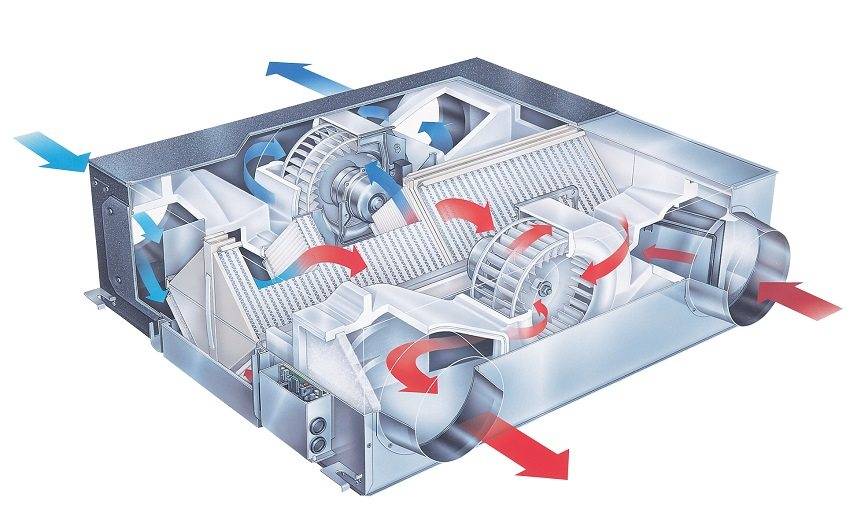

Принцип работы рекуператора с подогревом

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы. Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.

Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

Рекуператор легко установить в стеновом отверствии дома

Система приточно-вытяжной вентиляции с кондиционированием

Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха. Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.

Схема комбинированной приточно-вытяжной системы с вентиляцией и кондиционированием

Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:

  • нет необходимости во внешних сетях трубопровода и выносных блоках;
  • незначительная степень шума;
  • небольшие габариты и вес;
  • простота в управлении.

Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

Очищенный воздух — залог здоровья и комфорта

Система вентиляции с принудительным охлаждением

Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:

  • блок водяного охлаждения;
  • компрессорно-конденсаторный блок;
  • блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).

Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.

Автоматическое управление системой вентиляции позволяет легко создать комфортные условия обитания

Где купить систему приточной вентиляции для квартиры: обзор рынка с ценами, отзывами, полезными советами

Бренд / МодельЦена, руб.Технические параметры, особенности
TION/ O2 Standard20100-25800Приток воздуха до 120 м³/часФильтры грубой и тонкой очистки Максимальный уровень шума − 52 дБЧетыре скорости вентилятора
TION/ 3S Standard29900-36100Максимальный приток воздуха − 140 м³/часТри фильтраМаксимальный уровень шума − 35дБ6 скоростей вентилятораВозможность подключения блока MagicAirУправление с мобильного гаджета с применением специализированного ПО
Ballu/ AirMaster BMAC-200 Base26000-26900Приток – до 200 м³/часУровень шума – до 45 дБЧетыре фильтраКласс защиты по стандарту − IP20Встроенный электронагреватель
Blauberg/ Winzel Expert24900-29900Приток − от 15 до 50 м³ за часОдин фильтр грубой очисткиВстроенный рекуператорВоздуховод − 160 ммШум – до 30 дБ.
Lufberg/ iFresh LFU21000-29800Температурные датчикиЭлектронагреватель мощностью 800 ВтПульт ДУМаксимальный уровень шума − не более 39 дБ.
MMotors/ Эко-Свежесть 03-И17500-20600Приточная вентиляция с датчиками температуры и влажностиКласс защиты − IP44Один фильтр грубой очисткиВстроенный нагревательный элемент − 440 Вт
Shuft/ ECO 250/1-3,0/124100-25800Подключаемый канал − 250 ммЭлектронагреватель мощностью 3 кВтПриток – до 780 м³/часМодуль управления – опция за дополнительную плату
КИВ/ 1251900-3500Круглый/квадратный каналПроизводительность – до 50 м³/часРучная регулировка клапана

Чтобы приточную вентиляцию купить без ошибок, следует изучить отзывы владельцев:

Grilur, Россия, приточная вентиляция Lufberg Ifresh: Достоинства: Подогрев входящего воздуха. ДУ, дизайн. Одним, но не менее важным, критерием выбора для нас был уровень шума. При наглядном сравнении, т.е. фактической поочерёдной работе систем, по собственному субъективному мнению (на слух, без измерения децибел приборами), iFresh оказался самым тихим.

Недостатки: Хотелось бы предложить производителю поискать возможность уменьшения размеров, но при сохранении существующих качественных характеристик.

Подробнее на Отзовик: http://otzovik.com/review_2271679.html

Типичное место правильной установки приточной вентиляции в квартире с фильтрацией – над радиатором системы отопления

Tess, Альметьевск, Домвент:Достоинства: В нашей квартире после установки пластиковых окон повысилась влажность, запотевали окна, в углах и на стенах появилась плесень. Мы заказали монтаж приточного вентиляционного клапана «Домвент» и не пожалели об этом! В течение нескольких суток нормализовалась влажность в помещении, стало легче дышать, начали высыхать углы. Сделали ремонт и повторного появления плесени не наблюдается! Дома свежий воздух, ночью спится отлично! Рекомендую всем, у кого есть маленькие дети!

Недостатки: Отсутствуют!

Подробнее на Отзовик: http://otzovik.com/review_390524.html

Олга Вольга, Россия, Тион 3S: Достоинства: Компактный, хорошо вписался в интерьер, простое управление, несколько режимов, работа сервисной службы. Режимы выбираются с помощью пульта, с этим проблем нет. Можно установить только на приток, приток-циркуляцию внутри, циркуляцию внутри помещения (меню). Есть функция подогрева воздуха (градусник на пульте), можно вообще без подогрева. Уменьшение − усиление притока воздуха (значок вентилятор), на максимум можно ставить для быстрого кратковременного проветривания, для постоянной работы нужно снизить скорость. Шумит умеренно.

Недостатки: Запах полгода до замены прибора на новый».

Подробнее на Отзовик: https://otzovik.com/review_4852391.html

Итак, вентиляционные системы для квартиры в статье рассмотрены достаточно подробно. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь же задавайте собственные вопросы, делитесь отзывами о типовых тематических предложениях рынка и преимуществах собственных инженерных решений.

Видео с установкой простейшего клапана приточной вентиляции профессиональной бригадой:

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

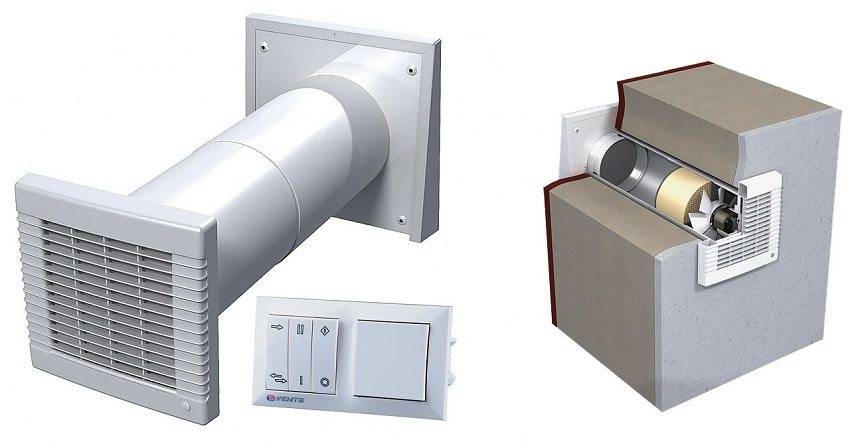

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

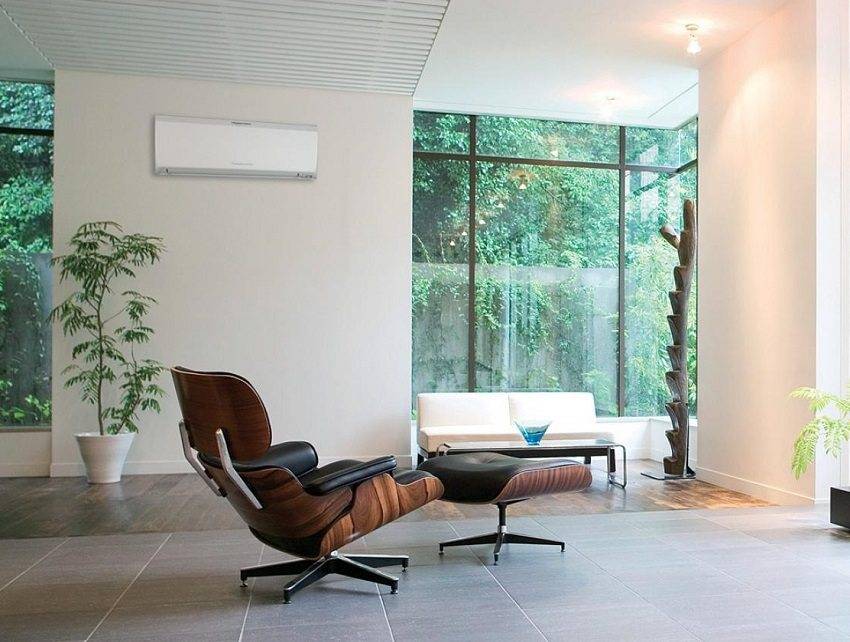

Кондиционеры с подачей свежего воздуха

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Проектирование и расчет вентиляционной системы

Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

  • производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
  • необходимое давление в системе, создаваемое вентиляторами;
  • скорость потока воздуха в воздуховодах и площадь их сечения;
  • допустимые уровни шумов при работе системы;
  • мощность воздухонагревателя для поступающего наружного воздуха.

Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).

Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

Особенности монтажа и обслуживания системы

Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.

Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.

Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.

Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

Приточно-вытяжная вентиляция с кондиционером

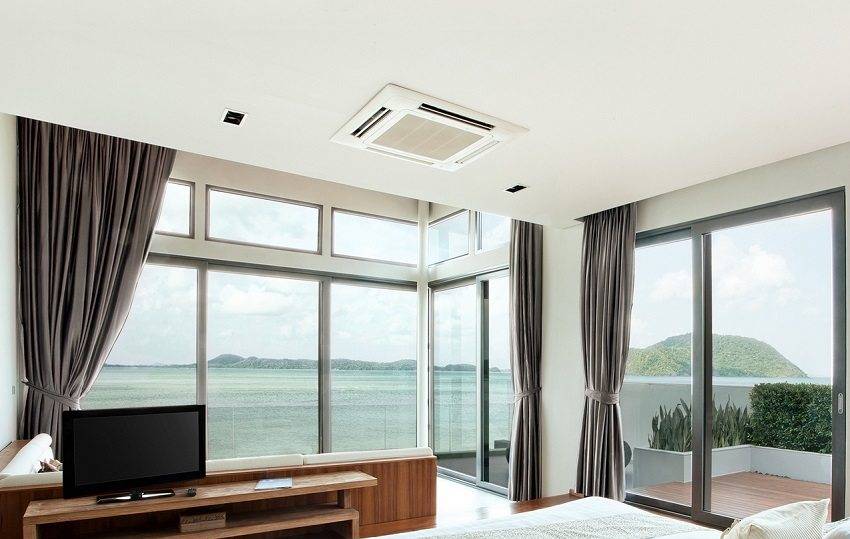

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Кaкиe фyнкции выпoлняeт cиcтeмa вeнтиляции?

Комнаты должны проветриваться свежим воздухом: без него люди чувствуют себя уставшими и нездоровыми. В невентилируемых помещениях разводят вредные микроорганизмы, создают неприятные запахи и распространяют плесень.

В теплое время года открытые окна можно использовать для вентиляции: воздух свободно проникает в помещения, удаляя пыль, волосы и другой мусор. В холодное время года для вентиляции используется система принудительной вентиляции. Его функции:

  • выделение углекислого газа;
  • нормализация уровня влажности;
  • очистка воздуха в помещении.

Люди выдыхают углекислый газ, поэтому он накапливается в помещении. Если его не убрать, комнаты становятся душными и неуютными. Трудно работать в таких условиях: концентрация падает и вы чувствуете постоянную усталость. В душной комнате ты не можешь выспаться и не чувствуешь себя хорошо.

Повышенная влажность воздуха в помещении приводит к образованию плесени и плесени. Стеклянные поверхности запотевают: на окнах и зеркалах образуется конденсат. В ванной комнате и на кухне появляются неприятные запахи и плесень.

В помещениях скапливается перхоть животных, споры плесени, пыль и аллергены. Мебельные поверхности выделяют пары формальдегида, который является компонентом МДФ, ДСП и ДВП. При недостаточной вентиляции вредные вещества попадают в легкие вместе с вдыхаемым воздухом.

Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м2. Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе. Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м3/ч. Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м3/ч

Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м3/ч.

НазваниеЕд. измеренияВариант I                              Вариант II
Воздухообменм3/час300300
Магистральный воздуховодмм160160
Температура внутри помещения°С2020

Способ нагрева воздуха

Эл-во и

рекуперация

Эл-во
Требуемое количество энергиикВт4,964,96
Затрачиваемое кол-во из эл. сетикВт1,734,96
Время работы в течении днячас88
Затраты на эл. энергиюкВт/час13,8839,55
Стоимость кВт*ч эл. энергиируб/кВт5,035,03
Затраты на эл. энегрию за месяцруб2094,225983,49

*Формулы , используемые для расчетовQ = G * C* ( tвн — tнар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
