Схема вентиляции подвала в частном или загородном доме своими руками

Естественная вентиляция подвалов

Вентиляция в подвале может быть естественной или искусственной, в разных этих случаях осушаемый воздух привлекается немного по-разному. В случае естественного варианта, свежий воздух поступает с улицы самостоятельно, без каких-либо дополнительных приспособлений и механизмов. Выбор той или иной системы зависит от размеров самого помещения, которое нуждается в свежем притоке воздуха. Если оно занимает более 50 квадратных метров, то специалисты советуют воспользоваться искусственным. Вентиляция подвала частного дома, занимающего небольшую площадь, в свою очередь, вполне может быть и естественной. Здесь движение масс воздуха происходит под действием самих сил природы и его вполне достаточно для поддержания приятного микроклимата.

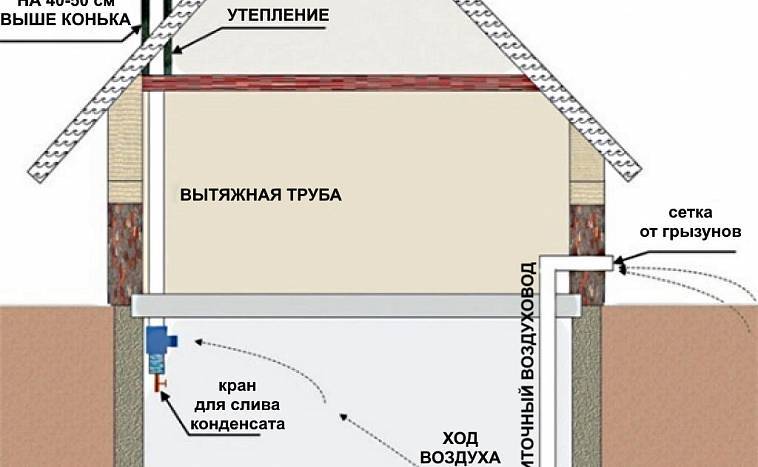

Естественный воздухообмен в подвале

Перед тем, как приступить к работе, очень важно разработать подробный вентиляционный план будущих действий, рассчитать все необходимые параметры. Отверстие, в которую будет проходить вытяжная труба, необходимо делать под потолком

Труба, которая будет здесь использоваться, должна быть поднята немного выше верхней точки кровли дома примерно на 50 сантиметров. Что касается другой трубы, в которую будет поступать свежий воздух, то ее край должен быть приподнят над полом подвала примерно на 40-50 сантиметров, а другой конец – поднят на те же 50 сантиметров над уровнем земли. Если говорить о диаметре используемых труб, то чем больше он будет, тем лучше и качественнее в итоге окажется циркуляция воздуха. Но и слишком большим диаметр быть не должен, такая вентиляция подвала в частном доме приведет к чрезмерному холоду и другим негативным явлениям.

Перечень инструмента и материалов для выполнения этой работы совершенно небольшой:

• Трубы, которые могут быть пластиковыми или металлическими;
• Дефлекторы;
• Хомуты для фиксации и регулировки труб.

Лучше всего подумать о вентиляции еще на этапе строительство дома, когда подвальный отсек только закладывается, тогда сделать ее будет совершенно не сложно – необходимо выбрать место для прохождения труб, сделать там отверстия и установить саму конструкцию. То же самое можно сказать и про погреб – в нем все действия выполняются аналогично.

Если говорить об уже сооруженном здании, в котором вытяжка изначально не была предусмотрена, то делаться она будет немного сложнее. Самым простым вариантом в таком случае является следующее: в паре мест, где планируется установить трубы вытяжки, нужно откопать землю до фундамента. В нем нужно проделать отверстия, куда и будет подведена вытяжка.

Пример монтажа вентиляции

Трубы необходимо прикрепить к стенам здания с помощью подходящих хомутов и дюбелей.

Для того, чтобы трубы служили максимально долго и проветривание получилось качественным, их нужно уберечь от конденсата и ржавления. Для этого на приточную трубу необходимо установить специальную сетку и дефлектор, которые уберегают ее от образования конденсата.

Вентиляция дома СНиП нормы и требования для устройства

Рассматривая жилые строения, можно поделить их на типовые и — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты.

Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.

А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.

Также производится разделение на многоквартирные и одноквартирные называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.

Сюда же причисляют интернаты, общежития и гостиничные в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.

Снабжение воздуха

Для создания воздушного пространства, которое соответствует гигиеническим и технологическим требованиям, устанавливают требуемые кратности воздухообменов. Для ряда помещений она найдется в сводах правил, для остальных – определяется расчетным путём.

В целях экономии и обеспечения бесперебойности работы вентиляция применяется с естественной тягой.

Поступление воздуха при этом обеспечивается приточными устройствами инфильтрации воздуха и через неплотности дверей.

Направление движения воздушных масс организовывается окон к санузлу, ванной и кухне.

С воздухоснабжением как всего дома, так и квартирного пространства сталкиваются не только работники из организаций по строительству или эксплуатации здания, но и обычные жильцы. Например, со временем пропала тяга в каналах.

Или после монтажа пластиковых окон замечен приток из общедомового коридора. Разумеется, квартиросъёмщик ищет решение проблемы. И непременно необходимо учесть, что существует руководящая база нормативов, которая регулирует эту область.

Перед реализацией в действительность комплекс проектных документов на объект обязательно проходит государственную или независимую экспертизу на соблюдение требований Госстроя России. И только после положительного заключения разрабатывается комплекс рабочих чертежей.

Вентиляция снип нормы

Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:

А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС список.

Своды правил:

СП «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

Рекомендации по обустройству

От того, правильно ли проведено устройство вентиляции в подвале деревянного дома или строения из других материалов зависит микроклимат в доме и здоровье его жильцов.

• Вентиляции должна включаться в проект дома еще на этапе его разработки. В стенах для ее монтажа строители должны оставить прорехи для вентиляционных труб на стадии заливки фундамента и возведения стен.
• В монтаже системы циркуляции воздуха должно соблюдаться правило: диаметр вытяжной трубы должен быть чуть больше диаметра приточной, но не наоборот.
• В качестве вытяжки в погребе может использоваться небольшое окно, дверь или люк.
• Экономный и удобный материал для прокладки вентиляционной шахты – пластиковые трубы большого диаметра.
• Выходы воздуховодов на улицу рекомендуется утеплять, чтобы предотвратить образование конденсата, который в зимнее время замерзнет и заблокирует прохождение воздуха. Чтобы они не промерзали, целесообразно всю их обработать утеплителем. Утепляющий материал также обеспечивает звукоизолирующую функцию.

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

• на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
• 100 кг моркови, лука и других овощей – 7.5 м³/ч.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

• F – площадь сечения воздуховода, выраженная в м²;
• L – объем подаваемого воздуха, м³/ч;
• ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
• 3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.

Вентиляция погреба

Так как сделать полноценную вентиляцию в погребе готового дома достаточно сложно, многие владельцы предпочитают не заниматься этим вопросом. Результат — повышенная влажность внутри помещения, так как в любом случае частицы жидкости будут проникать в погреб снаружи. Хранящиеся продукты (овощи, фрукты) также будут выделять влагу.

Это интересно: как обустроить вентиляцию в погребе.

Вентиляционные трубы следует укладывать в заранее проделанные шахты, причем, если дом уже построен, это придется делать до заливки бетоном.

Отверстие вытяжки должно быть расположено под потолком и над техническим желобом (приямком), а приточное – напротив него (внизу пола).

Оба трубопровода выводятся на улицу. Вытяжную трубу нужно располагать как можно выше – в районе ската крыши, а заборник воздуха – в нижней части стены дома. Обязательно следует использовать защитные сетки для защиты от проникновения грызунов и насекомых или специальные фильтры.

Вентиляция погреба является важным элементом погреба

Если погреб небольшой, то разрешается использовать единственную трубу, которая будет обеспечивать и проникновение свежего воздуха внутрь, и выход потока наружу.

А если подвал крупный, то рекомендуется обеспечить принудительную вентиляцию с применением электромоторов, таким образом можно получить постоянный воздухообмен, внутри не будет ни конденсата, ни неприятных запахов.

Как правильно сделать вентиляцию в пластиковом погребе

Как правило, пластиковые погреба снабжены встроенной системой вентиляции. Они легко переносят перепады температур и влажности

Важно учитывать, что встроенная вентиляция имеет герметичную конструкцию и практически не требует дополнительных вмешательств

Несмотря на то, что пластиковый погреб чаще имеет небольшую площадь, он снабжен двухтрубной вентиляцией

Согласно правилам эксплуатации, конструкцию устанавливают следующим образом:

1. Участок подготавливают к раскопке.
2. Вырывают котлован, размер которого превышает параметры пластиковой конструкции.
3. Дно укрепляют с помощью бетона или железобетонной плиты.
4. В котлован погружают помещение, фиксируют стропами.
5. Короб засыпают необходимым количеством земли. Вентиляционные трубы при этом остаются на поверхности.

После монтажа пластикового погреба его оборудуют дефлекторами и прочей дополнительной гарнитурой.

Необходимость вентиляции подполья

Организация вентиляции подполья в частном строении обязательна по следующим причинам:

• От разницы температур на улице и под полом конденсат оседает на лагах с балками перекрытия и на цоколе. Без организации проветривания капли воды с содержанием кислоты разрушают бетон, кирпич, древесину, вызывая коррозию строительных материалов.
• Влажность способствует появлению, расселению и развитию плесени и грибка, поражающих и древесину, и металл, и бетон. Уже появившаяся плесень при естественной нормализации уровня влаги никуда не исчезает, а при последующем его повышении начнет развиваться на пораженных участках более активно;
• Замкнутое пространство подпола накапливает углекислый газ, особенно, если в нем хранятся осенние заготовки с собранным урожаем.

Влажность подполья усиливается из-за контакта с грунтами, в которых всегда есть вода в разных пропорциях.

Особенно влажность ощущается на уровне почвы, т.е. почвенно-растительного слоя мощностью до 40см, активно впитывающего осадки и регулярно орошаемого во время полива.

В случае отсутствия или недостаточно эффективного действия вентиляционной системы в подполе будет сыро. Из-за недостатка кислорода сформируется благоприятная среда для развития анаэробных бактерий. В дополнение ко всему, станет накапливаться углекислота

Вентиляция подпола необходима практически при любых конструктивных решениях. Исключением является сооружение пола по грунту, согласно которому балки или плиты кладут прямо на песчаную или щебенистую отсыпку, а не перекрывают ими пролеты между стенками фундамента.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.
