Как сделать систему вентиляции в теплице

Вентиляция в теплице из поликарбоната своими руками

Растения интенсивно растут только в подходящих для них условиях. Именно поэтому создание микроклимата в теплице является очень важным моментом. Для активного роста культур потребуется не только свет, но и тепло, и влага. Увеличение температурных показателей на 10 градусов при правильном поливе способствует увеличение роста в несколько раз. Но в том случае, когда температура повышается до 40 градусов необходимо бить тревогу: поликарбонатная теплица очень герметичная и температурные показатели в ней могут бить все рекорды. Такая особенность теплицы способна привести до полной гибели растений в короткий промежуток времени. Кроме того, в теплице образуется губительный для растений конденсат.

Зачем нужна вентиляция в теплице

Организация качественной вентиляции и постоянного воздухо-обмена в зоне выращивания растений служит залогом продуктивной работы теплиц. Автоматические системы вентиляции теплиц можно разделить на три основные группы: принудительная и естественная с гидравлическими и биметаллическими механизмами открытия вентиляционных отверстий.

Вентиляция в теплицах определяет много важных параметров для успешного роста растений: интенсивность удаления отработанного воздуха и подачи свежего, температуру и влажность воздуха, предотвращение распространения болезней. Чрезмерно влажный застойный воздух является наиболее благоприятной средой для развития и распространения болезнетворных бактерий. При слабой циркуляции или недостаточном поступлении свежего воздуха, повышение уровня влажности на поверхности листьев позволяет бактериям свободно проникать внутрь растений и постепенно «убивать» их.

Для того чтобы минимизировать появление, распространение и вредоносное воздействие насекомых необходимо не только организовать эффективный приток-вытяжку воздуха, но и его равномерное распространение по всей посевной площади теплицы. Один из вариантов создания такой циркуляции – установка стационарного или напольного осевого вентилятора, который обеспечит постоянное движение воздуха над посевной площадью и уменьшит время пребывания вредителей на растения.

Для среднестатистической теплицы будет достаточно использование одного вытяжного вентилятора, а приток воздуха обеспечить через вентиляционное отверстие.

Вентиляция в теплице через форточки и двери

Итак, хорошая циркуляция воздуха, является одним из жизненно важных факторов для успешного развития растений. Она способствует поддержанию приемлемой температуры воздуха летом и регулирует его влажность. Для хорошей вентиляции у теплицы должны быть форточки (фрамуги) на крыше и стенах. Через первые уходит теплый воздух, а вторые запускают прохладный. Если покрытие теплицы полиэтиленовое, то достаточно отгибать пленку или надрезать окошечки. Для дополнительного проветривания открывают двери. Большинство огородников-любителей уверены, что раздвижные двери удобнее. Но в любом случае следует не один раз подумать, прежде чем прибегать к этому средству вентиляции в ветреную погоду, ведь в теплице образуются сильные сквозняки, которые способны поломать растения и снизить прочность всей конструкции. Если теплица арочная, с пленочным покрытием, то обычно дверь является единственным способом проветривания.

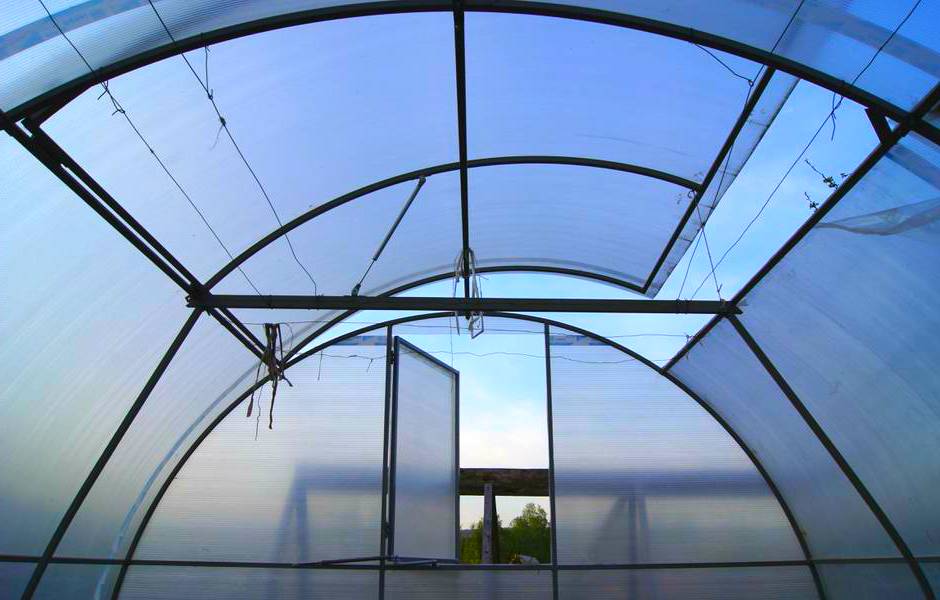

В стандартном варианте теплицы имеют 1 форточку на стене и 2 на крыше. Но этого обычно не хватает. На стенах должны быть, по крайней мере, 2 фрамуги, расположенные как можно ниже, и 2 на крыше (по 2 на каждый скат, если она 2-скатная). В конструкциях с алюминиевым каркасом монтировать форточки можно на любом этапе их сооружения, тогда как в деревянных это надо делать до остекления.

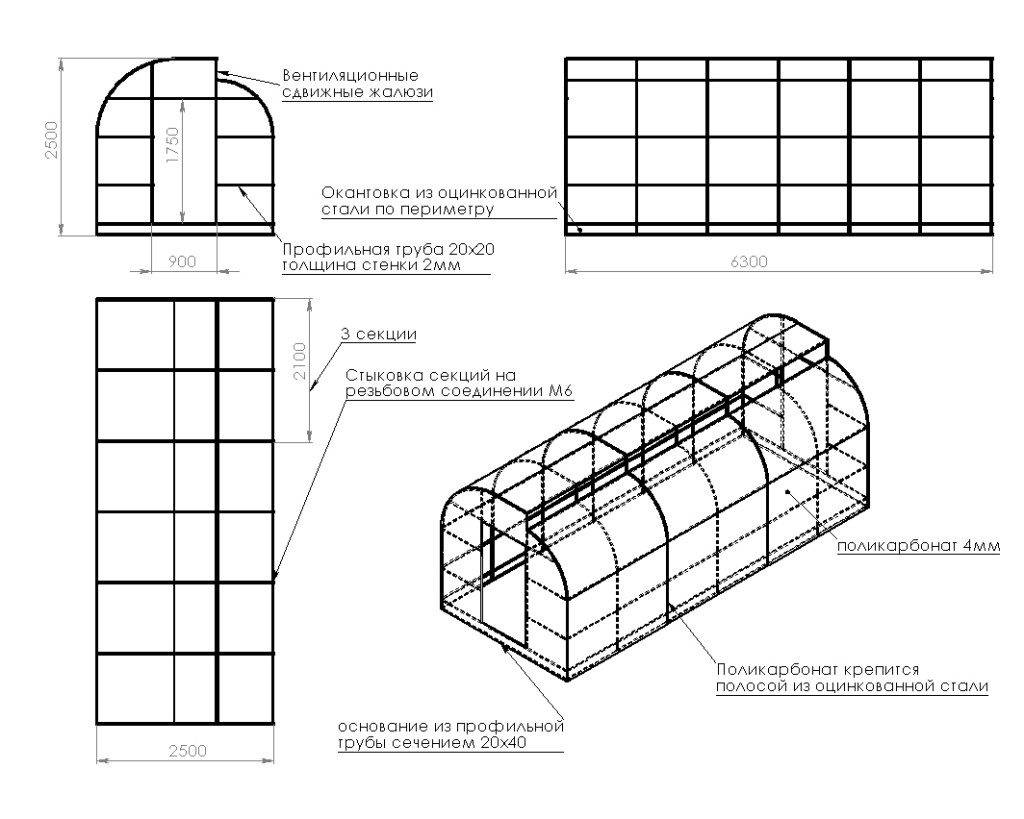

При устройстве вентиляции в теплице оптимальными будут фрамуги-жалюзи на стенах и откидывающиеся на крыше. Створки жалюзи сильно не выступают, и садовод, бегающий вокруг теплицы, их не заденет. В зимнее время через жалюзи извне приходит легкий ветерок, а теплопотери не слишком значительны. Распахнутые на 45° фрамуги на крыше обеспечивают интенсивный отток воздуха, но при этом порывы ветра снаружи в теплицу не проникают.

Далее вы узнаете, как самостоятельно сделать автоматическую вентиляцию теплице.

Необходимость вентиляции в теплице

Повышенная температура воздуха в теплицах, избыточная влажность пагубно сказываются на овощных культурах. Для поддержания сбалансированного микроклимата внутри сооружение обязательно оборудуется вентиляцией. Она способствует нормализации тепличной микросреды, сохраняя уровень влажности, температуры в пределах нормы.

Также необходимость налаженного воздухообмена определяется обязательным опылением растений для их продуктивной вегетации.

Диапазон приемлемой температуры невелик – +24⁰ – +30⁰ С. Отслеживать можно с помощью спиртового термометра, размещенного на уровне высадки растений. Показатель влажности регистрирует гигрометр (обычный или автоматический), который также желательно установить внутри конструкции. Эти простые приборы позволят контролировать изменения, вовремя на них реагировать, регулируя приток и отведения воздушных масс.

Самостоятельное изготовление проветривателя

Поскольку некоторые из описанных выше устройств имеют довольно простую конструкцию, организовать вентиляцию теплицы вполне можно и своими руками.

Система с несколькими ёмкостями

Система с двумя ёмкостями

Данное устройство, изготовленное своими руками, состоит из двух ёмкостей — большой и маленькой. Большую изготавливают из металла и заливают её маслом. Жидкость, нагреваясь, перетекает в меньшую ёмкость, к которой прикреплена форточка, и последняя начинает постепенно открываться.

• В качестве большей ёмкости можно использовать металлическую канистру вместимостью 3-4 литра. Меньшую же можно сделать из обычной жестяной или стеклянной банки.
• Для изготовления трубок, по которым будет перетекать жидкость из одной ёмкости в другую, можно использовать любой материал. Главное — чтобы трубки были достаточно длинными и доставали до дна ёмкости.
• Если трубки металлические, то для их прикрепления к канистре используется сварочный аппарат. Резиновые же или пластиковые трубки крепятся с помощью гаек с резьбой.
• Ёмкость большего объёма заполняется рабочей жидкостью, например, отработанным автомобильным маслом, приблизительно на 35-40%.
• Маленькая ёмкость заполняется жидкостью полностью, при этом трубка, которая к ней подсоединена, должна быть заполнена маслом приблизительно на 1см над её уровнем.
• Маленькая ёмкость устанавливается на краю форточки снаружи. Большая крепится под потолком внутри теплицы.

Трубки, соединяющие два резервуара, должны входить в них герметично! В противном случае система работать не будет.

Когда наружная ёмкость нагреется под солнцем, масло начнет перетекать в емкость, расположенную в теплице. Она под силой тяжести опустится вниз, а форточка откроется, создав таким образом вентиляцию в парнике.

При понижении температуры масло перетечет обратно, внешняя ёмкость станет тяжелой и своим весом заставит форточку закрыться.

Пневматическая система

Схема автоматической пневмовентиляции

Чтобы сделать пневматический проветриватель для теплицы своими руками, необходимо подготовить:

• Металлическую канистру.
• Цилиндр небольшого размера с гладкими стенками.
• Надувной шарик.
• Кусок пенопласта.
• Силиконовый герметик.
• Металлический шток.
• Резиновую трубку.
• 2 метра прочной лески.
• Шпульку из-под швейной машинки.
• Небольшую металлическую полосу.
• Клей.
• Скотч.

Пример самодельной пневматической системы для проветривания теплицы

Пневматическая система вентиляции своими руками несколько сложнее в изготовлении по сравнению с предыдущим способом, однако в основе работы этого устройства также лежит использование тепловой энергии.  В первую очередь нужно окрасить канистру в черный цвет, чтобы она лучше притягивала солнечное тепло. Когда краска высохнет, в крышке следует просверлить отверстие для соединительного шланга и вставить сам шланг, плотно зафиксировав его с помощью герметика.

Для изготовления меньшей ёмкости используется кусок поликарбоната, свернутый в трубу, торцевые концы которой склеиваются цианакриловым клеем. Дно и крышка цилиндра также изготавливается своими руками из поликарбоната. В дне нужно просверлить отверстие для трубки, а в крышке — отверстие для штока. Для изготовления направляющей можно использовать обычную пластмассовую трубку нужного диаметра.

Далее на трубку надевается шарик и герметично фиксируется на ней. Из пенопласта вырезается круглый поршень, а его бока оклеиваются скотчем для хорошего скольжения. Затем к пенопластовому поршню крепится шток, изготовленный из металла.

Из пластины изготавливается коромысло с двумя разными отверстиями на концах. Отверстие большего диаметра используется для крепления на ось, а на маленькое крепится придаточная тетива. Ось изготавливается из обычного гвоздя.

Такая система вентиляции, сделанная своими руками, работает довольно просто. Воздух в ресивере, закреплённом под потолком парника, при нагревании перемещается в цилиндр, что способствует надуванию воздушного шара. Поршень со штоком при этом поднимается, воздействуя на коромысло, натягивая леску и поднимая форточку. Когда воздух остывает, форточка закрывается.

Особенности применения гидравлических открывателей окон в теплицах

Гидравлическое устройство для открытия и закрытия окон полностью независимо от электроэнергии или каких-то других, альтернативных источников питания. Основное воздействие на этот аппарат оказывает температура воздуха.

Наиболее простая модель – гидроцилиндр. Такой регулятор открытия форточек и окон прост в конструкции. Он состоит из:

• гидравлического цилиндра с рычагами;
• одного или двух плечей, соединенных с гидравликой посредством гибкого шланга;
• определенного объема воды, которые используется, как противовес внутри системы.

В расчете применения этого оборудования необходимо учитывать силу давления, которые оказывает гидравлика. Чаще всего их используют для легких, поликарбонатных сооружений. Когда температура воздуха в парнике достигает критического уровня, создается расширение закачанного в цилиндр воздуха. Это приводит в действие рычаг, который открывает фрамугу.

Когда температура в теплице падает, происходит сжимание газа. Это приводит к всасыванию в цилиндр воды из шланга. Когда масса одного шланга становится меньше второго, под действием противовеса окно закрывается.

Такие системы проветривания для теплиц имеют несколько недостатков. Главный из них – узкая специализация. Они предназначены только для маленьких помещений.

Монтаж гидравлических систем может производиться только в верхних фрамугах, установленных в потолке. Такой открыватель, проветрив теплицу, медленно закрывает дверцу. При резких перепадах температур днем и ночью эта проблема может стать причиной нарушения микроклимата внутри теплицы.

Автоматическая вентиляция теплицы своими руками

Приведем пример, как правильно сделать вентиляцию в теплице самостоятельно.

Гидравлическая система сообщающихся сосудов. Устанавливается для осевой форточки (горизонтальное, вертикальное расположение). Необходимы две емкости: стеклянные банки, пластиковые бутылки или другие емкости. Изготовление:

1. Одна емкость наполовину заполняется водой.
2. Размещается вверху теплицы. Чем выше, тем быстрее нагреется вода и откроется форточка.
3. Вторая емкость прикрепляется (шпагатом, например) к верхней части вертикальной осевой форточки. Немного заполнена водой.
4. Емкости соединяются между собой тонким шлангом, концы которого размещены на дне внутри каждой бутылки/банки.

При нагревании жидкость из первой емкости будет перемещаться по шлангу во вторую, утяжеляя ее. Форточная рама станет постепенно открываться по мере того, как вторая бутылка/банка будет опускаться вниз. При охлаждении воздуха вода возвратиться обратно, форточка закроется.

Биметаллическая конструкция. Используется для легких форточек, начинает действовать при значительном повышении температуры. Хорошо подойдут для этого материалы кровельного железа и винилпласт. Изготовление:

1. Отрезать длинную полосу каждого материала.
2. Склеить две полосы между собой по периметру, немного отступая от края.
3. Отмерить на получившейся конструкции ¼ всей длины.
4. Закрепить полосу в отмеченном месте к нижней части форточной рамы.
5. Другой конец полосы установить через двойное шарнирное соединение на нижней части самой форточки.

Конструкция будет открывать форточку, когда один из элементов прогреется больше другого, изгибая всю полосу. При охлаждении вернется к первоначальному положению, постепенно закрывая форточную раму

Пневматический привод

Открытие форточки будет происходить при расширении в приводе нагретого воздуха.

Чтобы изготовить механизм, потребуется:

• Поршень с пенопластовым штоком.
• Резиновый шланг.
• Сосуд для воздуха, желательно из металла.
• 20 – сантиметровый цилиндр.
• Шкив.
• Прочный шнур.
• Деревянное коромысло.
• Шарик, сделанный из пластизоли.

Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:

• Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
• В дне проделывается отверстие, через которое протягивается шланг.
• Механизм начинает работать, когда надувается шарик.
• Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
• Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.

Система проветривания из сподручных материалов

Как сделать самостоятельно автоматическое проветривание.

Чтобы собрать автоматический механизм потребуются детали:

• Крышка для банки, используемая при закрутке овощей.
• Крышка из полиэтилена.
• Трубка из меди или латуни, около 3 см.
• Трубка от капельницы, 10 см.
• Деревянный брусок, отмеряется по форме форточки.
• Гвозди – 2 шт.
• Проволока, на которую можно подвесить банки.
• Средство для пайки – герметик.

Система проветривания из банок создается по несложной инструкции:

• В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
• После этого отверстие необходимо запаять герметиком;
• В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
• После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.

Вентиляция в промышленных теплицах

В промышленных поликарбонатных теплицах зачастую используется комбинированный метод вентиляции. Он состоит в совмещении естественного обмена воздуха с механическим перемешиванием воздуха внутри парниковой конструкции. Вытяжку и приток производят с помощью фрамуги, которые открываются электрическим или гидравлическим проводом. Автоматизирован процесс проемного распахивания, а выполняется он дистанционно. Створки могут открываться не поодиночке, а на необходимый угол группами.

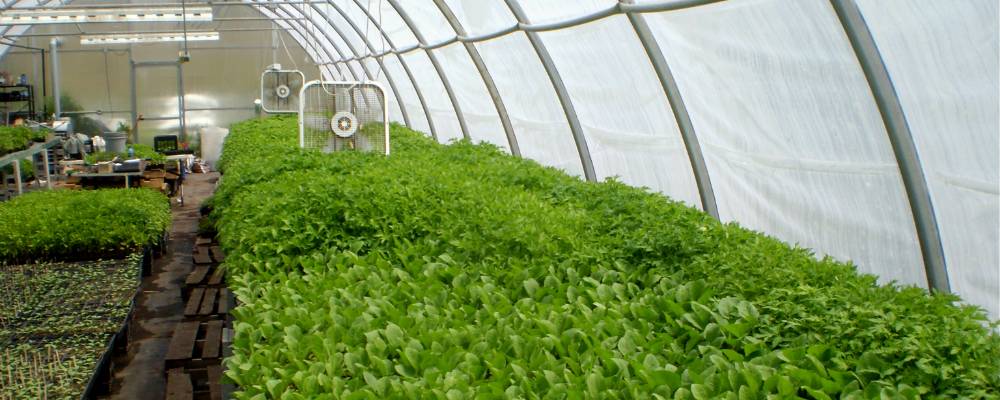

Чтобы не застаивался воздух внутри, работает специальный тип подвешенных осевых вентиляторов к кровле. Основной их задачей стало создание циркуляции воздушных масс. Данная технология может использоваться для тепличной вентиляции во время зимы, створки способны пропускать наружный воздух ограниченное время и небольшими порциями. Имеются варианты более сложной системы, где подается подогретый воздух, рекуперация и иные оптимизационные средства.

https://youtube.com/watch?v=NjKN8qkg5HU

Грамотно выполненная в теплице вентиляция любых типов будет залогом отличного урожая. Самостоятельное создание вентиляции принесет удовольствие, но если у Вас отсутствуют достаточные навыки, то лучше купить требуемое оборудование и обратиться к специалистам.

Виды вентиляции в теплице из поликарбоната

Выделяются два вида вентиляции: автоматическая и ручная. В зависимости от особенностей проведения проветривания, установки оборудования, автоматические механизмы, в свою очередь, подразделяются еще на несколько подвидов.

Ручной вид предельно простой и сводится к ручному открыванию и закрыванию форточных проемов. Этот способ отличается рядом бесспорных плюсов — не придется тратиться на приобретение специальных приборов и ежемесячно платить за расход электроэнергии.

Однако выделяют и существенный минус — постоянное присутствие рабочего, который обязан следить за своевременным открытием и закрытием форточных отверстий.

Ручной вид подходит для небольших площадей, однако в случае если не получается постоянно уделять время ручному регулированию проветривания — рекомендуется обратить внимание на автоматические методы, которые представлены электрическими, гидравлическими, биметаллическими и форточными конструкциями. Посмотрим видео о том, как организовать вентиляцию теплицы из поликарбоната:

Посмотрим видео о том, как организовать вентиляцию теплицы из поликарбоната:

Комплектация системы вентиляции

Самой распространенной является комбинированная вентиляция теплиц. Она включает и наличие нескольких вентиляторов, и полноценное естественное проветривание. Оно обеспечивается с помощью дверей и встроенных в крышу форточек. Для поликарбонатного сооружения площадью до 10 м2 достаточно от 2 до 4 форточек, расположенных в крыше или стенах напротив друг друга.

Для обустройства системы проветривания в теплицах больших площадей необходимо увеличить количество отверстий для проветривания из расчета 1 окно на 2м длины. Для облегчения физического труда, а именно проветривания, форточки можно оборудовать автоматической системой, которая будет регулировать их открытие и закрытие. Обустройство системы циркуляции в теплице выполняется с помощью 2 вентиляторов, установленных в разных углах или поблизости нагревательных приборов

Вентиляция в теплице своими руками предусматривает монтаж вытяжного вентилятора, который устанавливается на укрепленном металлом участке крыши. Для малогабаритных теплиц вытяжной вентилятор устанавливается в фрагму над дверью.

Типы систем вентилирования в теплицах

Обустроить качественную циркуляцию воздуха в замкнутом пространстве теплиц можно двумя способами: вручную или автоматизировано. В первом варианте это трудозатраты, ведь нужно постоянно следить за состоянием микроклимата внутри, но для небольших парников этот способ вполне действенен. Во втором случае можно обустроить полностью автоматическую систему, которую лишь иногда нужно будет инспектировать. Как сделать вентиляцию теплицы с достаточной функциональностью, и какой тип ее выбрать?

Ручная вентиляция

Такой воздухообмен еще имеет название естественной вентиляции в теплице. Она происходит посредством отпирания дверей, форточек и фрамуг в стенах парника. Эти проемы могут быть разного размера с различным расстоянием. Основной принцип естественного воздушного обмена гласит, что чем меньшая по размеру форточка, тем чаще их нужно размещать.

Второе правило такого типа вентиляции: отток воздушных масс должен быть равен их притоку. То есть количество проемов должно быть одинаковым.

А вот расположение их должно быть на разной высоте. Приточные фрамуги располагают ниже возле поверхности земли, а проема для отвода повыше, лучше всего в кровле.

С открытием одинакового количества форточек воздушный обмен происходит естественным путем, за счет разницы температур. Теплый нагретый воздух поднимается, и уходит сквозь верхние проемы, а свежий более холодный проникает через нижние фрамуги.

Принудительный воздухообмен

Но, такое проветривание можно устраивать, если теплица небольшая по размерам, с большими парниками придется, постоянно возится, контролируя микроклимат. Чтобы не обустраиваться на постоянное место жительства рядом с форточками, отличным вариантом станет принудительная вентиляция теплицы.

Систему организовывают, монтируя подходящие вентиляторы, запитанные от электричества.

Такой вариант дает массу преимуществ для тепличного хозяйства:

1. Можно обустроить качественное проветривание за относительно небольшие деньги.
2. Установив требуемое количество вентиляторов сделать полноценную вентиляцию по всему пространству парника.
3. Смонтировав систему с учетом технологии можно полностью контролировать микроклимат в теплице, меняя режим работы приточно-вытяжных вентиляторов с более сильного варианта слабым и наоборот.
4. Установка термодатчиков с реле позволит полностью автоматизировать воздухообмен, и включать/выключать в определенное время на ограниченный период.

В отличие от естественной вентиляции, ее принудительный аналог более продуктивный, и намного упрощает работу в тепличном хозяйстве, освобождая время.

Гидравлические системы

Принудительная вентиляция, это самый оптимальный вариант, но она имеет один недостаток – необходимо постоянное наличие электропитания. При его отключении возникнет проблема, особенно в уже теплое время года, когда температура воздуха в замкнутом пространстве парника может подняться до критической отметки за пару часов.

Отличным аналогом автоматизации станет монтаж гидравлической системы. Ее принцип работы построен на физических свойствах жидкостей, как это функционирует?

К фрамугам монтируют систему тяг, которые имеют гидравлический привод. Его работоспособность заключается в следующем. На улице и внутри установлены две емкости с жидкостью. Внутренняя выполняет функцию термодатчика, и при нагревании жидкость, расширяясь по шлангам, двигает рычаг, открывая фрамугу. Уличная емкость служит компенсатором, то есть при охлаждении жидкости, она сжимается, двигая второй рычаг, закрывая форточку.

Но, такая система имеет один недостаток, жидкость меняет свои свойства, постепенно нагреваясь или охлаждаясь, и при наступлении резких заморозков, окна могут попросту не успеть запереть проемы. Однако гидравлическая вентиляция очень проста в обслуживании и дешева при установке.

Биметаллические конструкции

Функционирование системы построено на том же принципе что и гидравлические аналоги. Только работа построена на различном расширении при нагревании двух разных металлов.

Как правило, в качестве датчиков используют сталь и латунь. От нагревания металл расширяется, приоткрывая форточку, а охлаждаясь – система закроет фрамугу.

Устройство такой системы вентиляции очень надежное, и долговечное ведь нет ни источников питания, ни деталей которые могут сломаться. Однако ее можно применять только по небольшим окнам, а также довольно сложно получить точно настроенную на определенную температуру конструкцию.

Гидравлические автоматические устройства проветривания

Функционирование гидравлического устройства автоматической вентиляции основано на действии гидроцилиндра, состоящего из штока, трубы и уплотнительных колец. Залитое в цилиндр масло при повышении температуры воздуха в помещении расширяется. Если верно рассчитать объем цилиндра и диаметр штока, при нагреве воздуха в диапазоне от 10 до 30°С шток выдвигается на высоту до 40 см. Усилия гидроцилиндра будет достаточно для открытия фрамуг.

Устройство монтируется на коньке крыши строения при помощи кронштейнов. Конец штока крепится к верхним фрамугам через гибкие тяги. Под действием расширяющегося масла шток одновременно открывает все фрамуги.

Схема автоматического открывания форточки в теплице.

По мере поступления более холодного воздуха температура в теплице к вечеру понижается. Масло при остывании уменьшается в объеме. Шток под тяжестью фрамуг втягивается в цилиндр. Ничем не удерживаемые, они закрываются.

Если изменять места крепления троса к фрамугам, можно отрегулировать ширину их открытия под действием штока. Схема крепления довольно проста, но следует помнить, что цилиндр не должен нагреваться от прямых лучей солнца. При монтаже следует установить для устройства защитный экран. Таким образом, с использованием простейшего механизма обеспечивается автоматическое управление вентиляцией теплицы.

Недостаток этого устройства – инерционность процесса. При понижении наружной температуры полное закрытие фрамуги происходит довольно медленно. За это время может произойти негативное воздействие холодного воздуха на растения. К тому же подобный принцип работы устройства сложно приспособить для открытия форточек. Плюсом такого приспособления является надежность, дешевизна и простота монтажа.

В специализированных магазинах не так давно появились компактные гидравлические устройства для автоматического проветривания теплицы. Их необходимо устанавливать непосредственно на каждую фрамугу или форточку.

Варианты проветривания в автоматическом режиме

Установка автоматического проветривания позволяет не только снизить трудозатраты, но и осуществлять проветривание в соответствии с требованиями культуры.

• С помощью установки электрического оборудования, которое предусматривает подключение термореле и вентилятора. При поднятии температурных показателей реле приводится в действие и включает вентилятор. Аппарат устраняет теплый воздух, на место которого приходит свежий. Недостатком конструкции является зависимость от наличия электричества
• Монтаж гидравлической системы, действующей по принципу сообщающихся сосудов. Для монтажа системы потребуется две емкости, одна из которых устанавливается снаружи, а иная внутри теплицы. Оба сосуда соединяются между собой шлангом. Принцип действия устройства: при поднятии температуры в теплице происходит расширение жидкости, находящейся в емкости. С помощью рычагов открывается форточка. Сосуд, который размещен на улице препятствует резкому поступлению свежего воздуха. Когда температурные показатели падают форточка закрывается
• Оборудование помещения биметаллической системой, состоящей из рычага и двух биметаллических пластин. При поднятии температурных показателей одна из установленных пластин выгибаясь деформируется, толкает рычаг, который открывает форточку. При стабилизации температуры в теплице пластина приобретает привычную форму, закрывая форточку
• Монтируя автоматические форточки, состоящие из цилиндра на масляной основе и поршня. Принцип действия: при увеличении температуры масло расширяется и толкает поршень, с помощью которого и открывается форточка. Когда температурные показатели понижаются поршень возвращается на исходную позицию

Любители выращивать цветы и овощные культуры с опытом использования теплицы, знают, как важно правильно обустроить систему вентиляции. С ее помощью успешность мероприятия повышается в несколько раз

Отсутствие же надлежащей вентиляции приводит к затруднениям выращивания большинства культур, а экзотические экземпляры вообще невозможно вырастить.
