Изготовление, монтаж и демонтаж вентиляционных коробов своими руками: материалы, размеры

Из каких материалов создается короб?

Производители научились изготавливать этот декоративный элемент на основе различных материалов и размеров. Все зависит от стиля кухни и функциональной необходимости. Можно сделать индивидуальный заказ, указав размеры короба для вытяжки, его дизайн, цвет, назначение, стиль, и вы получите идеальный вариант, но за не малую сумму.

Рассмотрим основные материалы для изготовления короба под вытяжку и системы вентиляции.

Пластиковый короб на основе поливинилхлорида бывает прямоугольной либо круглой формы. Он обладает положительными сторонами:

  • Его быстро и очень легко монтировать;
  • Отличается качественной звукоизоляцией, прочностью, длительностью эксплуатации, защищен от коррозии;
  • Отлично режется, что помогает правильно соединять с основными конструкциями;
  • Обладает не большим весом, и не создает давление на канал воздуховода и вытяжку.

К сожалению недостатки тоже есть. Они выражаются в таких проблемах:

  • Белый пластик постепенно становится желтым, серым и заметно матовым;
  • Появляются различные вмятины из-за тяжести различных предметов либо в результате другого воздействия;
  • Постепенно поверхность становится пористой и там собирается грязь, пыль — от нее сложно избавится;
  • Сборка проводится на основе правильной последовательности.

Металлический короб отличается повышенной надежностью, поскольку очень часто для его изготовления используется нержавейка. А обычный металл покрывают краской порошкового вида.

Рассмотрим положительные стороны короба из нержавейки:

  • Его легко мыть, поскольку он не впитывает никакие виды грязи либо пыли;
  • Отличается прочностью и долговечностью;
  • Обладает стильным вариантом дизайна, подходящим для всех кухонь;
  • На поверхности не появляются царапины либо коррозия.

Но есть множество недостатков. Рассмотрим проблемные места короба из нержавейки:

  • Отличается высокой ценой;
  • Не предлагает большой выбор цветов для окрашивания поверхности;
  • Его сложно собирать, поскольку необходимо придерживаться точности размеров;
  • Конструкция обладает повышенной массой и ее необходимо качественно закреплять;
  • Не предлагает изоляцию от шумов;
  • На поверхности легко остаются отпечатки от пальцев — от них сложно избавится;
  • Для сборки, может, потребоваться сварка либо резьба с помощью болгарки. Впрочем, с этой проблемой иногда можно справится с помощью клея для металлических поверхностей.

Декоративный короб на основе древесины отлично сочетается с различными гарнитурами, созданными из этого же материала. Он сможет дополнить дизайн, поскольку обладает такими же свойствами, и предложит функциональную часть использования.

Что нужно учесть для организации вытяжки в жилище

Если вы в своем жилище решили установить вытяжку, выводящую отработанный воздух наружу, вы можете столкнуться с некоторыми правовыми аспектами этого процесса.

Для обустройства вытяжки необходимо проделать отверстие, по которому будет выходить воздух, а также настроить вывод этого воздуха. Возникает два вопроса: можно ли проделывать сквозное отверстие в стене многоквартирного дома и разрешено ли выводить грязный воздух за пределы квартиры?

Если диаметр отверстия не превышает 200 мм, то для него не требуется разрешение. Такие отверстия разрешено проделывать для вентиляции и кондиционирования помещений. Однако выводить вытяжку в такое отверстие не получится – по закону это может нарушать комфорт соседей, в чье окно может выходить ваш отработанный воздух. Прежде чем устанавливать вытяжку, необходимо спроектировать вытяжной канал и пройти процедуру согласования.

Самым простым и удобным вариантом считается вытяжка с вытяжным каналом в стене.

На видео показано, как правильно организовать вытяжной канал:

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

  • пластика;
  • металла;
  • гипсокартона;
  • дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

  • малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
  • высокий уровень звукоизоляции;
  • стойкость к повышенной влажности;
  • встроенная или наружная установка на стены даже с минимальными несущими способностями;
  • лёгкость очистки от любых видов загрязнений;
  • срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

  • круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
  • выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
  • не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

  • высокая сложность монтажа;
  • невозможность крепления к стенам с малой несущей способностью;
  • снижение коррозионной стойкости при повреждении защитного покрытия;
  • высокий уровень шума и вибраций;
  • стоимость выше, чем у каналов из других материалов.

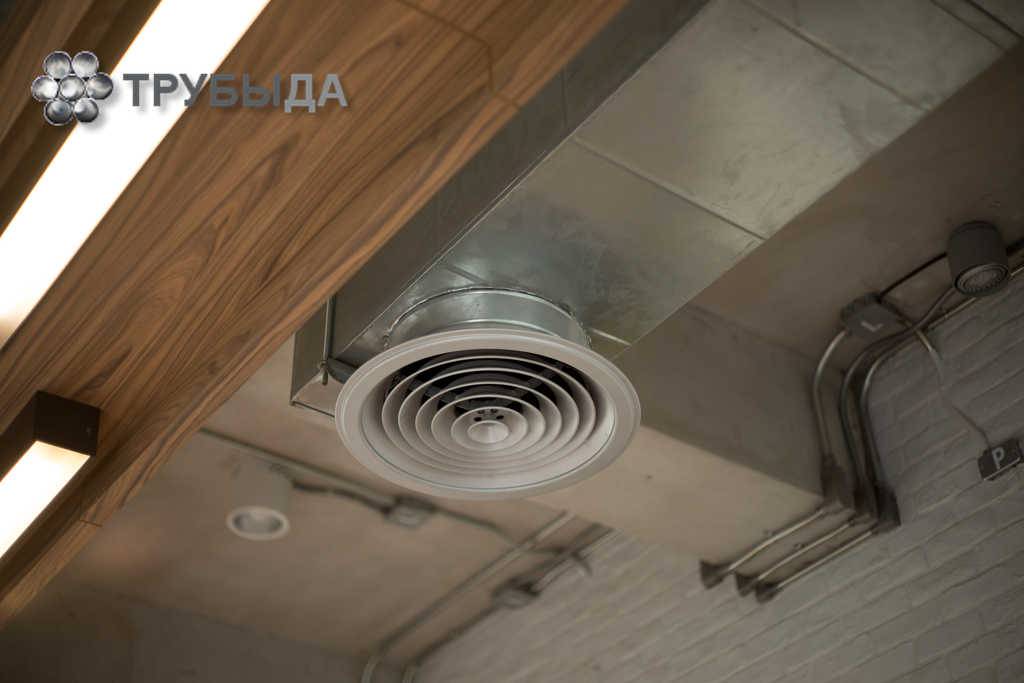

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

  • лёгкость конструкции;
  • повышенная огнестойкость и оптимальная влагостойкость;
  • простота обработки.

Недостатками являются:

  • хрупкость, существенно усложняющая транспортировку и монтаж;
  • низкий уровень шумоизоляции;
  • высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
  • неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

  • натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
  • простота обработки, монтажа;
  • хорошая шумоизоляция;
  • высокая прочность.

Недостатки деревянных конструкций:

  • низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
  • при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
  • повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
  • нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Как проходит вентшахта в квартире?

Вентиляционные шахты проектировались таким образом, чтобы обеспечить свободную циркуляцию воздуха в помещении. Именно поэтому порой они проходят в различных частях квартир, иногда доже выделены специальным коробом.

Чисто технически разветвленная сеть вентканалов соединяется в вентиляционной шахте, от которой уже идет ответвление на чердак или крышу. Однако в новых проектах домов забор воздуха производится на уровне 2-3 этажа, затем очищается, увлажняется и направляется через венткороба по всем этажам дома. А вытяжная система, работающая параллельно, установлена крыше. Она отбирает тепло у отработанного воздуха, а затем удаляет его.

В панельных домах вентшахта представляет из себя конструкцию из бетонных блоков, установленных друг на друга. Для реализации нормальной вентиляции воздуха необходимо, чтобы шахта была идеально вертикальной.


Короб вентиляционной шахты может иметь крайне неудобное расположение в комнате, создавая помехи для проведения линий коммуникаций. При этом его целостность не должна быть нарушена

Вентиляционная шахта начинается с цокольного этажа и, проходя через все этажи, выходит на крышу – именно сюда в дальнейшем будут эвакуироваться из шахты потоки воздуха.

Что касается параметров, то сечение шахты и форма зависит от проекта, по которому выполнялось возведение многоквартирного дома. Материал, из которого она может быть изготовлена – бетон, металл или пластик. Сама конструкция должна быть выполнена в соответствии с санитарными и противопожарными нормами, а также с использованием негорючих материалов.

Поскольку главной задачей вентиляционной шахты является обеспечение циркуляции воздушных масс в помещениях здания, то она должна соответствовать ряду требований:

  • быть чистой от мусора;
  • быть герметичной;
  • иметь свободное пространство, определенное проектом.

Выполнение первого пункта списка достигается своевременными работами по чистке вентиляционных каналов, которые, по требованию руководящих документов, должны проводиться не реже 1 раза в год.

Герметичность шахты также проверяется при проведении работ. Ведь любое нарушение целостности вентиляционной шахты приводит к сбою в циркуляции воздуха. Также нарушению воздухообмена может способствовать нахождение в шахте посторонних предметов.

Стыки между отдельными модулями вентиляционной шахты должны быть заделаны бетонным раствором. В металлических шахтах стыки должны быть выполнены на фланцах.


При проведении ремонта желательно изучить схему расположения вентиляции, чтобы не повредить ее при работах. Также не стоит в дальнейшем эксплуатировать участок стены вентиляционного короба (исключить навешивание креплений, крючков, шкафов и прочего)

Функционирование шахты регулируется СНиП 41-01-2003 и рядом нормативных требований к работе системы вентиляции, по безопасности эксплуатации, по нормам, применяемым к жилым многоквартирным домам.

Достоинства и недостатки пластиковых вентиляционных коробов

Воздуховоды, изготовленные из пластика, имеют массу преимуществ:

  • отличная гибкость и податливость;
  • безопасность для окружающей среды;
  • прочность, достигаемая за счет формы и толщины стенок воздуховода;
  • устойчивость к перепадам температур;
  • невосприимчивость к химическим (в т.ч. органическим) веществам;
  • малый вес.
  • возможность подогнать практически под любую необходимую форму;
  • легкость в установке и обслуживании;
  • простой демонтаж при необходимости;
  • огромное разнообразие цветов, форм и размеров воздуховодов, что позволяет подобрать короба под любой интерьер помещения;
  • невысокая стоимость.

Основной недостаток пластиковых изделий заключается в его уязвимости для воздействия высоких температур. Уже при достижении 120 градусов по Цельсию  пластик начинает размягчаться.

Короб теряет свою первоначальную форму и может повредиться под собственным весом. Герметичность всей системы в итоге будет нарушена.

Более того, при длительном нагревании пластик начинает попросту плавиться и течь. При горении  этого материала образуются газы, которые являются крайне ядовитыми для человеческого организма.

А поскольку все это происходит в вентиляционной системе, то за считаные минуты все помещения в здании станут опасными для здоровья и жизни находящихся в них людей и животных.

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

  • Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
  • Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

  • Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
  • Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
  • Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

  • пластика;
  • металла;
  • гипсокартона;
  • дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

  • малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
  • высокий уровень звукоизоляции;
  • стойкость к повышенной влажности;
  • встроенная или наружная установка на стены даже с минимальными несущими способностями;
  • лёгкость очистки от любых видов загрязнений;
  • срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

  • круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
  • выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
  • не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

  • высокая сложность монтажа;
  • невозможность крепления к стенам с малой несущей способностью;
  • снижение коррозионной стойкости при повреждении защитного покрытия;
  • высокий уровень шума и вибраций;
  • стоимость выше, чем у каналов из других материалов.

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

  • лёгкость конструкции;
  • повышенная огнестойкость и оптимальная влагостойкость;
  • простота обработки.

Недостатками являются:

  • хрупкость, существенно усложняющая транспортировку и монтаж;
  • низкий уровень шумоизоляции;
  • высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
  • неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

  • натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
  • простота обработки, монтажа;
  • хорошая шумоизоляция;
  • высокая прочность.

Недостатки деревянных конструкций:

  • низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
  • при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
  • повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
  • нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Как выбрать?

Выбор короба для вытяжки зависит от следующих критериев:

  • особенностей эксплуатации — температуры, влажности, запылённости помещения, механических воздействий;
  • предельно допустимой нагрузки на несущие конструкции;
  • мощности вентиляционного оборудования;
  • требований к вибро- и шумоизоляции.

При выборе воздуховода необходимо следовать следующим рекомендациям:

  • количество стыков должно быть минимальным;
  • следует уменьшить число конструктивных элементов при создании плана разводки и сохранить при этом параметры системы;
  • для снижения количества засоров, сопротивления движения потока, шума и вибраций поворотов канала должно быть минимум.


Короб для вытяжки на кухне

Правила выбора сечения воздуховода

Сечение воздуховодов подбирается в зависимости от мощности вытяжки, максимальной пропускной способности воздуха, нормативных требований к установке и эксплуатации. Обычно размер принимают равным площади входного патрубка вытяжки или немного большим. При редком использовании вентиляции допускается уменьшение сечения относительно патрубка.

Площадь сечения Sc (см2) рассчитывают по формуле:

S_c=L×k/V,

где L — расход воздуха в м3/час;

V — скорость движения воздуха в системе вентилирования м/сек;

k — коэффициент согласования размерностей, в данных единицах измерения равен 2,778.

Определить фактическое сечение S (см2) круглой формы можно определить так:

S=(π·D^2)/400,

где D — диаметр трубы в см2.

Для прямоугольных воздуховодов фактическое сечение определяется по такой формуле:

S=(A·B)/100,

где А — ширина канала в мм, а В — длина, мм.

Производители и модели готовых решений: рейтинг и цены

Рейтинг вытяжных систем выглядит следующим образом:

  • в бюджетном классе стоимостью до 10 тыс. руб.: Siarko, Faber, Korting, Kuppersberg;
  • в среднем классе до 50 тыс. руб.: Miele, Siemens, Smeg, Teka;
  • в элитном классе от 50 тыс. руб.: Electrolux, Falmec, Bauknecht.

ТОП-5 производителей вытяжек: Hansa, Gorenje, Samsung, Elikor, Bosh.

Этапы правильного переноса вентиляции

Поскольку перенос вентиляции – процедура ответственная, то законодательно регламентированы все ее важные моменты. Причем государство дало региональным властям возможность издавать регламентирующие документы самостоятельно. И наиболее известным из них считается упомянутое выше Постановление 508-ПП.

Там сказано, что запрещено:

  • изменять конструкцию системы вентиляции;
  • уменьшать сечение любых вентканалов.

Кроме того, в этом подзаконном акте указано, что любые действия с элементами системы вентиляции являются перепланировкой. Поэтому для ее выполнения необходимо пройти согласование, то есть получить разрешение на выполнение работ. Для чего следует обратиться в жилищную инспекцию по месту своего проживания.


На фото изображен воздуховод для вытяжки с обратным клапаном, который установили в канал системы вентиляции, предназначенный для естественного воздухообмена. И это может привести к негативным последствиям. К примеру, у соседей на кухне вполне может появиться запах вашей жаренной рыбы. И это будет считаться снижением уровня жизни, поэтому дальше последует обращение в жилинспекцию. Кстати, следует помнить о том, что создание метрового горизонтального участка вентиляции приведет к существенному снижению тяги в системе

Этап #1 — согласование перепланировки

Для того, чтобы получить разрешение на проведение работ, владельцу квартиры, других помещений следует получить техническое заключение, которое подтвердит, что все работы являются безопасными.

А также указанный документ будет свидетельствовать о том, что технические характеристики и производительность системы вентиляции не станут хуже.

Следует знать и о том, что техническое заключение может быть выдано:

  • организацией, которая выполняла проектирование системы вентиляции, если при перепланировке будут затронуты несущие конструкции здания, к примеру, это актуально для домов серии И209А, II-18;
  • любой организацией, которая занимается проектированием, если при перепланировке вентсистемы не будут затронуты несущие элементы конструкции здания.

Далее следует подать заявление на перепланировку системы вентиляции в ближайший орган жилищной инспекции.


Любая перепланировка должна согласовываться в жилищной инспекции, которая является государственным органом с большими полномочиями

К указанному документу необходимо приложить:

  • техническое заключение;
  • проект перепланировки (в 2-х экземплярах).
  • технический паспорт из БТИ.

Кроме того, необходимо будет удостоверить свою личность, для чего при себе нужно иметь паспорт. А также следует подтвердить, что заявитель является собственником помещения, где планируется проведение работ.

Ответственные лица жилищной инспекции вправе принять ряд решений:

  • разрешить выполнение перепланировки;
  • запретить перепланировку;
  • отказать в приеме заявления – так случается, если планируется производить явно запрещенные работы или неправильно оформлены документы.

В случае отказа представители жилинспекции обязаны указать причину, а также способы устранения недостатков (если это возможно).

Этап #2 — получение разрешения у соседей

Любая вентиляционная система является общедомовым имуществом. То есть, она не принадлежит собственнику какой-то квартиры в доме. Об этом сказано в ст. 36 Жилищного кодекса.

В результате, даже когда разрешение на перепланировку будет получено, все равно понадобится обратиться к каждому соседу и получить его согласие или несогласие на проведение работ. Всего же инициативу должны одобрить не менее 73% жильцов.


Перед выполнением перепланировки следует ознакомиться с нормами, изложены в ряде отечественных законодательных актов. Среди которых и Жилищный кодекс

Причем переносить вентиляционную решетку на кухне возможно только после того, как разрешения будут оформлены письменно.

Вывод

Вытяжка является весьма нужным приспособлением на любой кухне. В условиях постоянной готовки — жарки, парки, варки — воздух становится пристанищем для огромного количества грязных частиц, которые не могут быть замечены глазом. Они впоследствии вдыхаются членами семьи и могут привести к неприятным последствиям.

Вытяжка — полезное устройство, но для гармоничного сочетания её вида с общим кухонным гарнитуром потребуется приобрести короб для вентиляции. Его легко можно заказать — такие короба для вытяжек предоставляет компания Леруа Мерлен, причём весьма высокого качества. Но при желании можно сделать и самостоятельно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
