Устройство и принцип работы геотермального отопления

Наглядно увидеть как работает тепловой насос можно на примере бытового холодильника или сплит-системы. Если дотронуться до радиатора на тыльной стороне холодильника, он окажется горячим, в то же время стенки морозильной камеры будут охлаждены.

В похожем режиме работают разнесённые в пространстве кондиционеры – внутренний блок охлаждён и служит источником прохлады, наружный блок сбрасывает на улицу тепло. В реверсном режиме сплит-система греет воздух в помещении.

Схематический принцип работы теплового насоса.

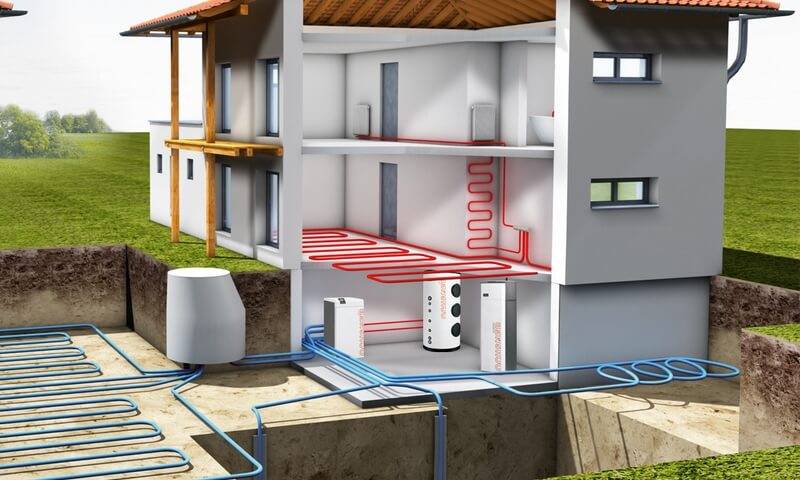

В тепловом насосе, предназначенном для отопления, внешний блок забирает тепло из воздуха, грунта или воды, для чего прокладывают внешние контуры из труб. В водяных контурах возможна перекачка воды, вход и выход в этом случае располагают на расстоянии около 20 метров. После преобразований в центральном блоке тепло поступает в дом.

Альтернативный способ организации посредством перекачки грунтовых вод.

В состав геотермальной системы отопления входят:

Непосредственно тепловой насос с компрессором, испарителем, конденсатором и дроссельным клапаном.
Контур низкотемпературного тепла.
Контуры обогрева помещений (водяной или жидкостный) и подогрева воды.

В основе работы заложены работы Николя Леонара Сади Карно, одного из видных учёных, изучавших термодинамику на стадии становления этой науки. Подробно алгоритм работы заключается в следующем:

Теплоноситель внешнего контура перекачивается по трубам. За время движения жидкость нагревается на несколько градусов от тепла земли, воды или воздуха.
Внешний контур проходит через теплообменник-испаритель, где нагревает хладагент, например, фреон, который испаряется. Кроме того, хладагент поступает в испаритель через капиллярное отверстие и резко расширяется, что также способствует нагреванию.
Компрессор сжимает нагретый хладагент, ещё больше повышая температуру фреона.
Горячий сжатый хладагент поступает в конденсатор, где, охлаждаясь и превращаясь из пара в жидкость, отдаёт тепло теплоносителю системы отопления, циркулирующему уже по трубам отопления. Другой вариант — нагревает воздух, который распределяется по помещениям.
Далее хладагент вновь поступает в испаритель, где нагревается новой порцией теплоносителя, циркулирующего во внешнем контуре.

Часто задают вопрос: откуда получается КПД тепловых насосов 300-700%. Это происходит благодаря тому, что теплоноситель внешнего контура выходит из насоса имея температуру от -15°C до +7оС и нагревается грунтом (водой, воздухом) до на 2-8°С, т.е. «забирает» часть энергии из внешних источников. Хладагент в насосе испаряется не только за счёт работы компрессора, но и из-за поступившего извне тепла.

Экономическое обоснование использования геотермальных тепловых насосов

Выбор того или иного способа отопления дома зависит от многих параметров:

технической возможности и стоимости подключения к сетям поставки энергоресурсов (газ, электричество);
стоимости оборудования и монтажных работ;
сроков эксплуатации установленного оборудования;
эксплуатационных расходов на энергоресурсы и техническое обслуживание системы в течение срока эксплуатации.

В статье сравним затраты на отопление дома площадью в 200 м2 на протяжении 10 лет эксплуатации разными способами: магистральным газом, электричеством, газом из индивидуального газгольдера, тепловым насосом, питаемым электроэнергией.

Изначальные и эксплуатационные расходы

В смету на изготовление полной системы отопления, организованной с помощью теплового насоса входит цена:

насоса необходимой мощности;
труб внешнего контура;
дополнительного оборудования – циркуляционного насоса, расширительного и накопительного баков;
труб для обустройства «тёплого пола» или воздуховодов для распределения тепла по помещениям;
запорной и регулирующей аппаратуры;
монтажных и пусконаладочных работ.

Мощность насоса должна на 10–15% превышать тепловые потери дома через стены, пол потолок, двери и окна. В среднем считают, что для Средней Полосы дом 200 м2 потребует установки насоса мощностью 13 кВт для отопления и ещё около 700 Вт уйдёт на подготовку горячей воды для санитарных нужд. Таким образом, необходимо приобрести тепловой насос мощностью 14 кВт.

Так выглядит типичная «котельная» с тепловым насосом.

Цена такого оборудования у разных производителей колеблется от 210 000 рублей в базовой до 500 000 рублей в премиум комплектации.

Длина труб коллектора будет зависеть от структуры почвы:

сухой песок отдаёт 10 Вт/м длины трубы диаметром 25 мм;
сухая глина – 20 Вт/м;
влажная глина – 25 Вт/м;
глина с большим содержанием грунтовых вод – до 35 Вт/м.

Вертикальные контуры выгоднее по теплоотдаче:

осадочные породы отдают 20 Вт/м;
каменистая почва и влажные осадочные породы с грунтовыми водами – 50 Вт/м;
подземные воды – до 70 Вт/м.

Для обеспечения необходимой мощности циркуляционный насос должен обеспечивать прокачку теплоносителя через контур в объёме 5 м3/час.

В первичном контуре теплонасосной станции устанавливают расширительный бак, ёмкость которого должна составлять 10% от объёма теплоносителя. Его можно узнать, рассчитав внутренний объём труб. Например, 1 м трубы с внутренним диаметром 32 мм содержит 0,8 литра жидкости.

В обратной ветке контура устанавливают накопительный бак объёмом 10-20 литров на 1 кВт мощности насоса, т.е. в нашем случае для насоса 14 кВт потребуется ёмкость объёмом 140-280 литров. Необходимость бака обусловлена тем, что насос без накопительного бака будет работать непрерывно – это снижает срок эксплуатации.

Точных данных о сроках эксплуатации систем в России пока нет, но зарубежный опыт показывает, что в среднем тепловые насосы «грунт-вода» служат до замены около 50 лет.

Сравнение стоимости отопления для разных энергоносителей

Средние данные по стоимости оборудования дома и расходам на отопление дома площадью 200 м2 системами с разными энергоносителями приведены в таблице ниже.

	Тепловой насос «грунт-вода»	Магистральный газ	Электричество	Газгольдер
Стоимость оборудования и монтажа, тыс. руб.	570-1 500	200-300 (с подключением)	20-60	180-250
Срок эксплуатации	До 50	До 50 с заменой котла через 10 лет	7-10	30
Амортизационные расходы, тыс. руб. в год	15-30	5-8	4-6	8-10
Эксплуатационные расходы за год, тыс. руб.	20-40*	30-40	100-200*	50
Общие расходы в отопительный период с учётом амортизации, тыс. руб.	40-70	45-55	110–210*	60-70

*— взят тариф на электроэнергию в среднем 2,52 кВт/ч в сельской местности и 4,8 в городских условиях.

В таблице приведены максимальный расход денежных средств на отопление. В реальной практике затраты несколько ниже, так как в течение отопительного периода случаются продолжительные оттепели, когда оборудование работает в режиме 40-50% мощности.

Геотермальные тепловые насосы набирают всё большую популярность в нашей стране. Принимая решение оборудовать дом именно этой системой, нельзя слепо верить обещанием продавцов. У этого типа оборудования есть недостатки, а расчёт и монтаж следует поручить известным компаниям, изучив максимальное количество отзывов об их работе.
