Как соединить провода с помощью зажимов — винтовые и прокалывающие

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

электрическая сварка

пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

  • Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
  • Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
  • Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
  • Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

  • Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
  • Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших  нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Соединение различных материалов

Как известно, в современной проводке применяются два типа проводников. К первой категории относятся жилы из меди, а ко второй – из алюминия. По правилам пожарной безопасности рекомендуется отдавать предпочтение первому варианту. Однако в некоторых случаях мастеру приходится совмещать медные и алюминиевые жилы.

Кабельный соединитель обычной конфигурации не может гарантировать высокого качества в месте стыковки. Это вызвано рядом причин. При температурных перепадах линейное расширение у различных металлов не будет идентичным. В этом случае может образоваться зазор между состыкованными напрямую алюминием и медью.

При этом в месте их контакта повышается сопротивление. Проводники начинают нагреваться. Также на зачищенных жилах появляется пленка из окислов. Это также способствует ухудшению контакта. Такое состояние сети провоцирует различные неисправности, может стать причиной пожара. Поэтому для подобных соединений подходят только специальные разновидности контакторов.

Клеммы для проводов обжимные

Клеммники для соединения проводов дают одно неоспоримое преимущество — с их помощью можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Так, наибольшей популярностью пользуются алюминиевые, медные, медные луженые, медно-алюминиевые кабельные наконечники под опрессовку, которые соответствуют ГОСТ 9581-80.

Алюминиевые наконечники кабельные предназначаются для кабеля или провода, имеющих алюминиевые жилы, сечение которых 2,5 до 240 кв.мм, и которые рассчитаны на напряжение до 35кВ. Для изготовления таких наконечников, используется алюминиевая труба марки АД0м и АД1м.

Также изготавливают медно-алюминиевые кабельные наконечники под опрессовку, наконечники кабельные медные и медные луженые под пайку, а также наконечники кабельные медные и луженые медные под опрессовку.

Чем хороши клеммы

Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку. Она разрушится рано или поздно, а если ток будет больше, включения — выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше

Она разрушится рано или поздно, а если ток будет больше, включения — выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.

В конце концов, это чревато пожаром, или в лучшем случае — запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.

Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене, и соединить сколько нужно пар проводов.

Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.

Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы — это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.

В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник.

Основные виды обжимных клемм

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

  1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм 2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Клеммные планки и зажимы

Монтаж при помощи «клеммников», наверное, самый распространенный способ для соединения проводов бытовых электропроводок. Здесь не нужна ни сварка, ни пайка, ни специальный инструмент. Достаточно иметь специальные «клеммники» для соединения проводов, продающиеся в любом строительном магазине за копейки, и обычную отвертку. Подобный монтаж очень надежен и долговечен.

«Клеммники» для соединения проводов бывают двух видов:

  • с болтовым зажимом;
  • самозажимные с пружинным зажимом.

Первый вариант предусматривает использование пластиковой клеммной планки с контактами, зажимаемыми при помощи болтов. Чтобы осуществить такой монтаж, нужно отвернуть отверткой винт, вставить провод в специально предусмотренное для него отверстие и зажать его тем же образом.

Самозажимные клеммники еще проще в эксплуатации. Их конструкция оснащена плоскопружинным механизмом, приводящимся в действие специальными рычажками на корпусе. Достаточно взвести этот рычажок, вставить под него конец зачищенного провода и отпустить. Пружина сама зажмет жилы и надежно их зафиксирует.

Эти способы соединения проводов практически не имеют недостатков, за исключением одного – качества материалов, из которых их изготавливают. Вы, наверное, помните старые советские клеммные планки, сделанные из твердого негорючего черного пластика. Они и сегодня часто встречаются в старых электропроводках и готовы служить еще десятки лет

Современные «клеммники» этим похвастаться не могут, поэтому при покупке особое внимание уделите материалу корпуса и не приобретайте дешевые модели

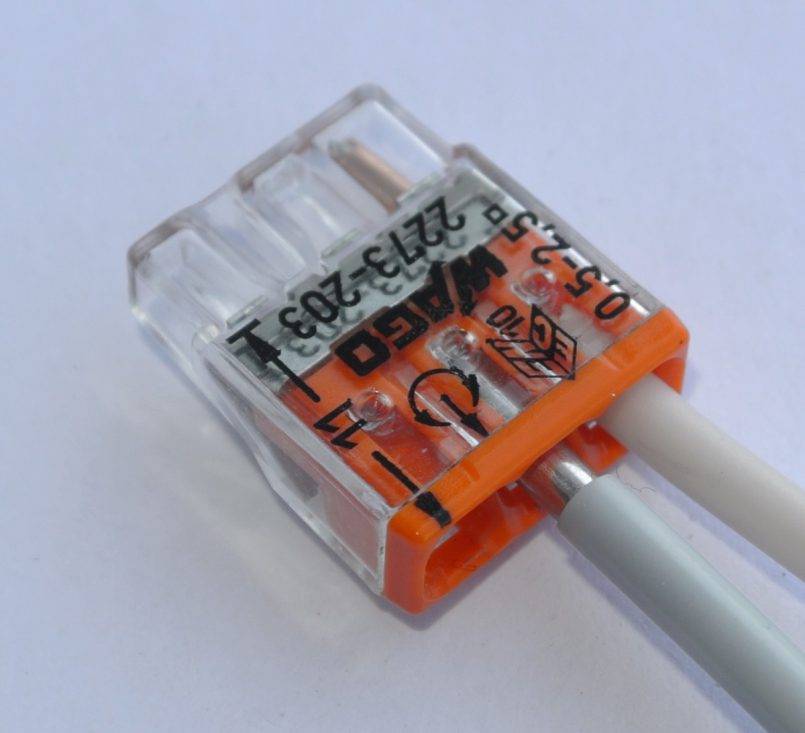

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку. Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм²

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

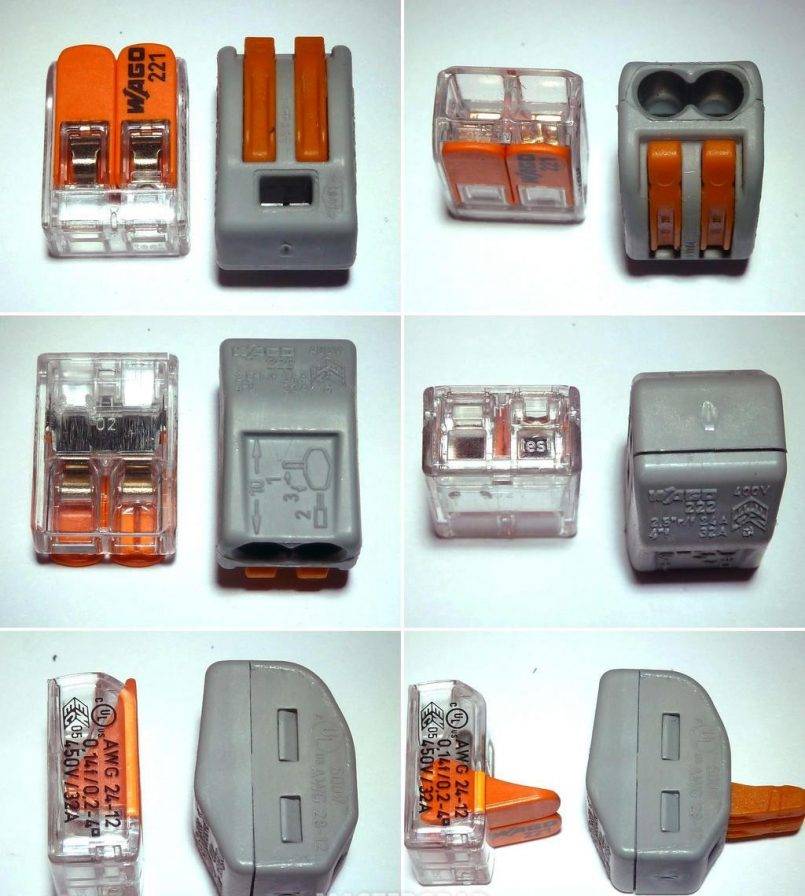

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

  • Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
  • Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
  • Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
  • В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
  • Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.


Правила использования

Иностранные клеммы

Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону.

Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.



В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

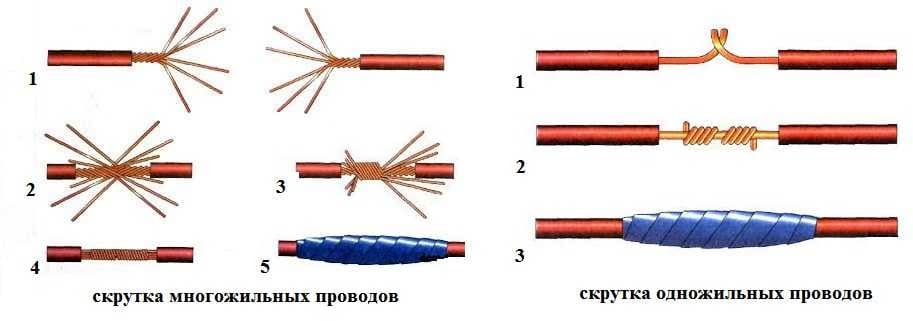

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Пайка

Наиболее надежным соединением проводов является пайка. Особенно это касается медных проводников. Зачастую подключение электрических приборов сопровождается удлинением и соединением проводов, отличающихся различным сечением. Если они слишком тонкие (сечение от 0,1 до 0,3 мм), то скрутка не поможет.

С проводников снимается изоляция. Производится лужение припоем провода с большим диаметром. Поверх него обматывается самые тонкие проводники. Место скручивания пропаивается. Когда нужно соединение проводов сделать прямым, следует загнуть самый тонкий провод и заизолировать это место.

Процесс сращивания пайкой многожильных проводов можно производить по такой же технологии, как и соединение одножильных проводников. Но существует более инновационный способ. Основными его этапами являются:

  • сдвиг проводов на 2 см;
  • зачистка их концов на 6-8 мм;
  • распушивание соединения проводов звездой и вставка их друг в друга;
  • стягивание пары тонкой проволокой;
  • смазывание лаком для пайки;
  • припаивание проводов;
  • зачистка и изоляция пайки.

Соединения колпачками, СИЗ

Если электропровода из разнородных материалов соединяют только с помощью клемм, то провода из одного материала могут коммутироваться кроме клемм еще и изолирующими колпачками, иначе СИЗ — соединительными изолирующими зажимами.

Они бывают разного диаметра, разного цвета и формы. Изготовлены из пластика с навинченной стальной пружиной по внутреннему конусу. Внутри некоторые виды колпачков наполнены гелем от окисления проводов.

Колпачки применяют для соединения и изоляции как многожильных, так и одножильных проводов из одного материала, т.к. в них провода имеют непосредственный контакт, который не допускается при разнородных материалах проводов.

Для соединения провода очищают от изоляции на расстояние немного меньшее длины колпачка, затем складывают вместе и скручивают колпачком. Последние витки для надежности надо провернуть пассатижами.

На колпачках указан общий диаметр соединяемых проводов. Это надо учитывать, подбирая колпачок, т.к. иначе не будет надежного соединения.

Как правильно подобрать прокалывающий зажим?

Перед тем как выбирать подходящий прокалывающий зажим, стоит узнать, на какие характеристики нужно обращать внимание:

  1. Показатель сечения подключаемого провода. У одноболтного варианта данный показатель не выше 95-120 мм.кв, у двуболтных конструкций (использующихся для более толстых жил) он может составлять не больше 240 мм.кв.
  2. Какой у зажима класс защиты. В продаже есть герметичные и негерметичные варианты. Герметичный зажим чаще всего на внешней части находится диэлектрик. Данная характеристика указывает на то, что установку этой арматуры можно делать на любом участке сети. Во время эксплуатации негерметичной модели проводить ее установку следует максимально ближе к опоре (запрещено делать это на середине пролета, где СИП повисает, поскольку в этом месте накапливается много осадков).
  3. Число болтов. Зажим может иметь 1 болт или 2. Разница между этими разновидностями в допустимом сечении провода и максимальной силе тока.
  4. Тип соединения. Зажимы позволяют соединить между собой голый провод и СИП (берется вариант с зубчиками только с одной стороны) или соединить СИП и СИП (на пластинах зубчики с 2-х сторон).

Покупая данные изделия, стоит удостовериться, что шляпка болта подходит под гаечный ключ. В продаже чаще всего есть варианты с головками на 13 мм, немного реже – на 17 мм. Все требуемые характеристики указаны в маркировке, там можно посмотреть наиболее и наименее допустимое сечение провода, а также прочие характеристики.

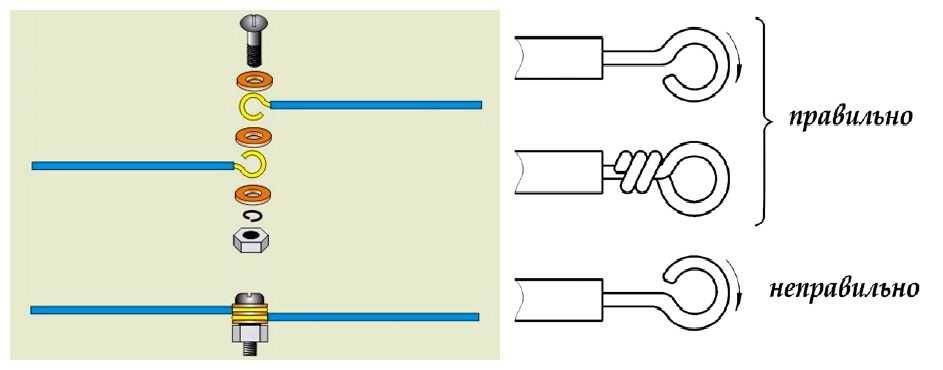

Болтовое соединение

Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.

Болтовое соединение проводов

Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:

  • На болт надевается шайба.
  • Один из проводников.
  • Вторая шайба.
  • Другой проводник.
  • Третья шайба.
  • Гайка.

Соединение затягивается сначала руками, затем при помощи ключей (можно взять пассатижи). На этом все, соединение готово. Используется, в основном, если надо сделать соединение проводов из меди и алюминия, можно применять и при соединении проводников разного диаметра.

Продукция : достоинства и особенности

В отличие от изделий французской компании, описанных выше, продукция немецкого – не требуют регулярного обслуживания. Пружинные безвинтовые клеммники этой компании позволяют добиться максимально надежного соединения проводов независимо от их типа и диаметра.

Наконечник «Wago» имеет ряд достоинств:

  1. Соединение отлично реагирует на проявление вибраций.
  2. За счет постоянного давления пружины на проводники удается добиться создания перманентного электрического сопротивления соединения.
  3. Устанавливать изделия просто и быстро, специальный инструмент не понадобится.
  4. В случае необходимости возможно многократное переподключение с сохранением токопроводящей жилы.
  5. Открытый доступ инструмента, снимающего измерения, к шине клеммника.

Клеммники «Wago» делают из меди, прошедшей обработку лужением. Такой подход позволяет добиться увеличения пятна контакта со снижением электрического сопротивления соединения и предотвращает окисление металлов проводников. Не исключается заполнение изделий антикоррозийной смазкой.

Конструкция изделий «Wago» может быть представлена в нескольких вариантах:

  1. PUSH WIRE — подходит для неразъемных соединений, отличается высоким уровнем жесткости пружины.
  2. CAGE CLAMP — подойдет для многократных коммутаций, идеальна для соединения гибких проводов.

Монтируют клеммники «Wago» на провод в следующем порядке:

  1. Провода зачищают с учетом углубления в корпусе клеммника. Это примерно 10-13 мм.
  2. Устанавливают проводник в полость клеммника, используя плоскогубцы.

Заканчивается монтаж, как правило, тестированием качества работ.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
