Какие бывают скважинные насосы для воды и как выбрать подходящий агрегат

Как лучше эксплуатировать

При покупке шнекового насоса для оборудованного источника придется принимать во внимание определенные правила эксплуатации. Благодаря следованию простым рекомендациям, домовладельцу удастся значительно продлить продолжительность эксплуатационного периода устройства

Для эксплуатации шнекового насоса в колодце желательно подбирать насос, который можно хорошо закрепить на стене шахты. Устанавливать прибор желательно на оптимальной глубине, чтобы вероятность снижения уровня воды до критического показателя была минимальной. Таким образом удастся предотвратить работу устройства всухую.

Желательно соблюдать расстояние от дна хотя бы в 1 метр, чтобы по водопроводу не перекачивалась жидкость с примесью песка. При покупке шнекового агрегата можно не переживать о надежности функционирования такой техники. Конструкция изделия и основной принцип функционирования разрабатывался специально таким образом, чтобы водозаборное отверстие размещалось над самим двигателем. Рабочий узел, благодаря подобной конструкции, может охлаждаться естественным образом. Вероятность возгорания при этом практически равна нулю.

Особенности водозабора являются определяющими в вопросе подбора функциональных характеристик оборудования. Перед выбором подходящего насоса нужно обязательно учитывать все требуемые контрольные параметры.

Рекомендации по монтажу и эксплуатации

Чтобы уменьшить количество проблем в работе насосной станции, важно правильно выполнить монтаж оборудования, а также соблюдать рекомендации по эксплуатации и техническому обслуживанию устройства. Необходимо отрегулировать насосную станцию в соответствии с техническими характеристиками источника и требующимся напором воды

Необходимо отрегулировать насосную станцию в соответствии с техническими характеристиками источника и требующимся напором воды.

Нормативы давления в системе водоснабжения частного дома и способы достижения необходимых параметров напора приведены в предложенной нами статье. Советуем ознакомиться с полезным материалом.

Вот несколько важных моментов:

1. Чтобы предотвратить вакуумное сжатие водоподающей магистрали, рекомендуется использовать либо металлические трубы, либо достаточно жесткие трубы ПВХ, либо армированный на разрежение шланг.
2. Все шланги и трубы следует монтировать ровно, избегая деформации и перекручивания.
3. Все соединения необходимо уплотнить и загерметизировать, а также регулярно проверять их состояние во время профилактических осмотров.
4. Не стоит пренебрегать установкой обратного клапана на водоподающий шланг.
5. Насос следует защитить от загрязнения с помощью фильтра.
6. Глубина погружения шланга, ведущего к насосу, должна точно соответствовать рекомендациям специалистов.
7. Насосную станцию следует устанавливать на ровном и прочном основании, с использованием резиновых прокладок, чтобы погасить влияние вибрации при работе насоса.
8. Чтобы предотвратить работу насоса без воды необходимо установить специальный автоматический выключатель.
9. В помещении, где установлена насосная станция, следует поддерживать правильный режим температуры (5-40 градусов) и влажности (не более 80 %).

Проверку состояния насосной станции рекомендуется выполнять не реже раза в три месяца. Отдельно следует проверять показания и настройки реле давления.

Еще один важный профилактический шаг – стравливание воздуха, который выделяется из воды и заполняет часть объема вкладыша в гидробаке.

На крупных емкостях для этого имеется отдельный краник. Чтобы удалить ненужный воздух из мембраны маленького бака, придется несколько раз подряд наполнить его и полностью слить воду.

Эксплуатация и обслуживание устройства

Перед покупкой нужно ознакомиться с основными правилами пользования и обслуживания оборудования:

1. Нельзя допускать простой агрегата. Если насос погружен в рабочую среду, он должен постоянно функционировать;
2. Контроль за состоянием агрегата;
3. Всегда соблюдать правила, изложенные в инструкции по установке. Нужно соблюдать допустимую глубину опускания и правила эксплуатации дополнительного оборудования.

Также следует учитывать, что монтаж такого оборудования выполняется самостоятельно только при наличии соответствующих навыков. В противном случае монтаж оборудования лучше доверять достаточно квалифицированным специалистам, чтобы последующая эксплуатация насоса не была сопряжена с множеством проблем.

Лучшие поверхностные насосы

Marina CAM 80/PA

Технические характеристики поверхностного насоса:

• глубина всасывания 8 м;
• напор – 42 м;
• вес – 7,2 кг.

Устройство Marina CAM 80/PA работает бесшумно и дополнительно оснащено датчиком контроля воды. Монтаж проводится только в горизонтальном положении. Диаметр отверстия — 1″.

Насос Marina CAM 80/PA выдает стабильный напор.

Обратите внимание! Среди пользователей он нередко используется для выкачивания первоначальной воды из скважины с большим содержанием примесей.

Grundfos MQ3-35

Максимальный напор устройства 33,8 м, глубина всасывания не более 8 м. Насос устанавливается горизонтально и весит около 13 кг. Оснащен датчиком, контролирующим уровень воды, защитой от перегрева, а также дополнительной функцией повышения давления.

Большинство пользователей довольно этой моделью, так как она не требует обслуживания длительное время и выдаёт постоянный и стабильный напор.

Основные недостатки – это короткий шнур длиной 2 м и большой вес. Устройство издает больше шума, чем указано производителем. Рекомендуется для выкачивания только чистой воды, без примесей, так как иначе детали изнашиваются в течение одного или двух лет, что приводит к поломке насоса.

Джилекс Джамбо

Модель 70/50 Ч-24 устанавливается в горизонтальном положении. Максимальный напор составляет 45 м. Длина шнура 1,5 м. Устройство оснащено гидробаком объёмом 24 л и полностью автоматизировано. Корпус выполнен из чугуна и имеет маленькие размеры. Возможна настройка давления. Все детали и соединения выполнены качественно и без люфтов.

Главный недостаток модели 70/50 Ч-24 Джилекс Джамбо – насос не имеет защиты от работы всухую, а также короткий кабель.

Вихрь ПН-1100Н

Центробежный насос этой модели предназначен для монтажа в горизонтальном положении. Максимальный выдаваемый им напор 50 м, глубина всасывания 9 м. Двигатель работает тихо, корпус выполнен из нержавеющей стали и имеет лёгкий вес. Насос рекомендуется для использования только с чистой водой.

Во время работы насоса нужно следить, чтобы он не работал всухую, так как устройство не укомплектовано датчиком контроля за водой.

Wilo PW-175EA

Максимальный выдаваемый напор этим насосом равен 35 м при глубине всасывания 8 м. Так же как и предыдущий модели поверхностного устройства, устанавливается горизонтально. Насос Wilo PW-175EA оснащён датчиками от перегрева и имеет компактные размеры. Потребляемая мощность 125 Вт. Устройство собрано надёжно и качественно, работает тихо.

Единственный недостаток, выявленный пользователями, – после длительного простоя, возможно, потребуется подтолкнуть крыльчатку для первого запуска (отвёрткой).

NeoClima GP 600/20 N

Насос может работать с глубиной всасывания до 8 м. Максимальный выдаваемый им напор – 35 м. Потребляемая мощность составляет 600 Вт. Устройство оснащено функцией от перегрева. Укомплектован гидробачком с объёмом 20 л. Рекомендуется для выкачивания только чистой воды.

Корпус насоса сделан из нержавейки. Двигатель работает бесшумно.

Обратите внимание! Хотя устройство и произведено в Китае, все детали выполнены и соединены качественно.

Судя по отзывам пользователей, возможно, потребуется регулировка реле давления, иначе насос не будет отключаться.

Классификация по типу установки – погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

• оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
• двигатель и корпус турбины соединены между собой;
• механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования

Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

• глубокие колодцы;
• подвальные помещения с рисками затопления;
• в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
• в местах с ограниченным пространством;
• сельскохозяйственные постройки;
• трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости

В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

Выбор скважинного насоса

Выбор насоса для скважины производится по комплексу показателей. Существуют научные методики расчета, но можно провести и укрупненный расчет.

Основными показателями в работе подбираемого насоса являются:

1. Напор (создаваемое давление), м. водного столба;
2. Производительность, м3/час.

Напорная характеристика складывается из нескольких составляющих суммы:

1. Высота (глубина) скважины до нулевой отметки ввода в здание;
2. Сопротивление горизонтального участка трубопроводов;
3. Высота до верхней водоразборной точки;
4. Минимальный напор в сети дома;
5. Запас мощности – от 5 до 10 %.

Причем расчет следует вести, не принимая в учет наличие гидроаккумулятора на станции. Он предназначен для уменьшения частоты пусков и сглаживания пульсаций. Рекомендуется приобрести и установить отдельный гидроаккумулятор большего объема. Применение этого устройства обязательно для любого типа насосного оборудования.

Рассмотрим частный случай – скважина имеет глубину 20 метров, горизонтальный участок – длину 8 метров, верхняя точка водоразбора (смеситель) размещен на высоте 2 метра. Минимальный напор для работы бытового оборудования (стиральной машины, посудомоечного агрегата и т.д.) составляет величину от 1 до 1,5 кгс/см2 (по паспорту изделия), то есть от 10 до 15 метров водного столба.

Сопротивление горизонтального участка составит 8 х 0,3 = 2,4 метра. Итоговый напор составляет:

(20 + 2,4 + 2 + 15) х 1,1 = 43,34 метра (где 1,1 – поправочный коэффициент запаса мощности).

Далее определяется вторая величина – производительность. Она определяется по среднему значению водопотребления на одного человека в сутки – 200 литров. Для семьи из 4 человек необходимый объем воды составит 0,8 м3/сутки.

Постоянный период водопотребления составляет примерно 12 часов. Необходимая производительность насоса составит 800 л / 12 часов = 66,7 = 70 литров в час. Для учета пиковых нагрузок следует применить поправочный коэффициент 1,25. Тогда итоговая величина составит 70 х 1,25 = 87,5 = 90 литров в час (2,16 м3/сутки).

Расчетная величина производительности не должна превышать суточный лимит скважины по воде. Превышение может вызвать засорение скважины, повреждения каналов в ее основании.

Последний этап выбора насоса – подбор по диаграмме «расход – напор». Эта диаграмма присутствует в паспорте каждого насоса. По осям напора и расхода (производительности) отмечаем рассчитанные величины.

Пересечение точек на кривой диаграммы будет реальными показателями работы агрегата при расчетных условиях. Точка пересечения должна располагаться в средней части (средней трети) графика.

Выбор насоса для скважины – важное мероприятие. Знание типов оборудования и методика расчета позволяет подобрать необходимый насос для скважины без труда

К выбору насоса можно привлечь специалистов в магазине – как правило, опытные менеджеры владеют методикой подбора. При этом можно сверить свои расчеты – доверяй, но проверяй.

(Просмотров 597 , 1 сегодня)

Рекомендуем прочитать:

Конвекторное отопление

Пиролизные котлы отопления

Батареи отопления для частного дома

Какие батареи лучше – чугунные или алюминиевые?

Подключение накопительного водонагревателя своими руками

Какой электрический котел лучше – тэновый или электродный?

Принцип работы и классификация

Центробежные приборы предназначены для подъема воды с больших глубин. Агрегат качественно отличается от остальных видов насосов высоким напором воды. Предназначен как для скважин, так и для колодцев, имеющих глубину более 15 м. Такое оборудование имеет высокую цену. Однако, его применение экономически обосновано, если необходим подъем воды с больших глубин.

Для неглубоких колодцев подойдут модели подешевле.

Принцип работы

Вода в таких агрегатах двигается благодаря центробежной силе. Она возникает от вращения вала с лопастями, который соединяется с электродвигателем. При вращении вала вода, захватываемая лопастями, под действием центробежной силы перемещается в направляющую камеру, а далее в трубопровод.

Стоит отметить, что агрегат центробежного вида можно включать только при заполнении его корпуса водой.

Чтобы мусор и механические примеси не попадали внутрь, на всасывающий патрубок устанавливают фильтр.

Виды центробежных насосов

Не каждый центробежный агрегат может быть применим для скважин. Причина этому конструктивные различия в моделях. Центробежные насосы имеют характерные различия.

1. Исходя из числа рабочих колес, агрегаты можно различить на одноступенчатые модели (имеющие одно колесо) и модели с двумя колесами и более – многоступенчатые. Многоступенчатые модели обладают более высоким напором из-за того, что с каждым колесом давление в насосе возрастает. Для глубокой скважины требуется насос с большим количеством ступеней. Число колес в агрегате может достигать десяти.
2. Если классифицировать насосы по месту установки, то агрегаты бывают поверхностными, погружными и полупогружными.
3. Исходя из устройства вала, центробежные насосы можно подразделить на горизонтальные и вертикальные. Центробежные погружные устройства являются только вертикальными.
4. Также, можно выделить модели, у которых напор воды высокий, средний или низкий.

Преимущества центробежных насосов

По сравнению с моделями других видов центробежные агрегаты имеют функциональные и конструктивные преимущества:

• компактность и малый вес агрегата достигается тем, что прибор соединяется с электродвигателем напрямую;
• насос можно легко смонтировать, включить и разобрать своими руками;
• благодаря центробежному механизму агрегат надежен в работе и долговечен;
• работа прибора происходит без гидравлических ударов, поток воды плавен и непрерывен;
• центробежный насос может перекачивать воду, в которой содержится мусор и взвеси, что часто встречается в песчаных скважинах.

Вихревые

В вихревых погружных насосах забор и выталкивание воды происходит с помощью одного рабочего колеса с лопатками, которое расположено в верхней части вертикально подвешенного корпуса рядом с выходным патрубком. Для снижения гидравлических потерь в конструкции предусмотрено очень малое расстояние между боковой гранью диска вихревого колеса и рабочей камеры – это делает невозможной работу вихревых устройств в среде с частицами песка.

Устройства вихревого типа обладают неплохими напорными характеристиками (высота подъема жидкости достигает 100 м.) и средними объемами прокачки (около 5 м.куб./ч.).

Хотя вихревые электронасосы редко используются в быту, на рынке встречаются модели Беламос ТМ, Sprut, Вихрь, NeoClima, Pedrollo Davis.

Рис. 7 Вихревой погружной насос – конструкция и внешний вид

Центробежные

Такого распространения центробежные устройства добились благодаря следующим свойствам:

• Их коэффициент полезного действия (КПД) – наивысший из всех аналогов, в крупногабаритных промышленных агрегатах он достигает 92%, в бытовых моделях доходит до 70%.
• Конструктивно рабочая камера выполнена таким образом, что жидкость поступает в центральную часть центробежного колеса, а выталкивается наружу через боковой патрубок. Это позволяет делать многоступенчатые центробежные устройства, в которых выталкиваемая жидкость подается на ось следующего колеса, еще больше повышающего ее давление. Благодаря использованию нескольких центробежных колес с отдельными рабочими камерами (ступенями), удается получить в системе параметры напора, в разы превышающие показатели другого насосного оборудования, (в бытовых моделях напор не превышает 300 м).
• Центробежные виды способны прокачивать жидкость в больших объемах при высоком напоре, при бытовом использовании данный показатель редко превышает 20 м.куб./ч.
• Агрегаты центробежного типа менее подвержены воздействию мелких частиц песка на рабочий механизм, их повсеместно используют в песчаных скважинах, выбирая модель для работы с подходящим размером частиц, указанном в паспорте.
• Существенным преимуществом центробежных видов является высокая оснащенность автоматикой, ведущие мировые производители насосного оборудования (Grundfos, Pedrollo, Speroni, Dab) снабжают свои приборы блоками с частотным регулированием скорости вращения рабочего колеса. Данная инновация позволяет не только существенно сэкономить электроэнергию при эксплуатации электронасоса (до 50%), но и значительно увеличить срок его службы.

Если перечислять всех производителей центробежных насосов, представляющих свою продукцию на отечественном рынке, список будет довольно объемным, поэтому ограничимся ведущими мировыми производителями, указанными выше. Из отечественных брендов наибольшую известность получили Водолей, Джилекс Водомет, Вихрь, Беламос, Калибр, Unipump.

Рис. 8 Центробежные погружные насосы – конструкция и материалы изготовления на примере Grundfos SBA

https://youtube.com/watch?v=MWusNeBaBlw

О подаче воды и ее напоре

Собираясь выбирать жидкостный насос, необходимо смотреть на его параметры. Все характеристики важны, но одно из ключевых — скорость подачи воды. Надо подсчитать, сколько кубометров воды владелец дома тратит в час, чтобы узнать, какой вариант подойдет.

Следующая, не менее важная характеристика — напор. Он указывает на то, с какой силой агрегат будет подавать воду. Этот параметр подсчитывают в соответствии с тем, насколько далеко расположен источник воды от дома. Напор теряется под влиянием высоты и развилок в трубопроводе, поэтому лучше при подсчетах предусмотреть небольшой запас.

Отличительные особенности и параметры шнековых электронасосов

Типовой шнековый насос для скважин, используемый в индивидуальном водоснабжении, имеет следующие технические параметры:

• Напряжение электропитания: переменное 220В ± 10%, с частотой 50 Гц.
• Температурный диапазон откачиваемой жидкости: от 0 до 35 °С.
• РН откачиваемой воды: 6,5 — 8,5.
• Рабочий диапазон температур внешней среды: от 0 до +40 °С.
• Минимальная глубина погружения под водное зеркало: 0,5 м.
• Допустимый объем механических частиц в откачиваемой воде: — не более 500 г/м3, не допускается содержание в жидкости волокнистых материалов.
• Допустимый диаметр механических фракций: — 1 мм.
• Максимальный напор: 3 м3/ч, у большинства моделей он не превосходит порог в 1,5 м3/ч.
• Предельный напор: до 200 м, данный показатель является редким исключением, большинство модификаций создают напорное давление не более 100 м.

Рис. 8 Основные характеристики китайских Oasis

Основные преимущества винтовых электронасосов:

• Невысокая стоимость, цена самых дешевых моделей составляет около 80 у.е., в целом все модели стоят дешевле центробежных видов.
• Простота конструкции. Рабочая часть состоит из винта и резиновой обоймы, их легко обслуживать и при необходимости просто заменить, что делает ремонт шнековых агрегатов весьма простым.
• Винтовой насос для скважины благодаря своему принципу работы может транспортировать жидкость с крупными фракциями песка и глиняных отложений — в этом его основное преимущество. Погружной винтовой насос предпочтительнее применять для водозабора из скважинных источников на песке, часто имеющих высокое содержание взвешенных частиц глины и песка. Хотя их детали и подвергаются механическому воздействию твердых частиц, срок службы винтового насоса в замутненных источниках будет выше, чем у центробежных моделей.

К недостаткам шнековых агрегатов относят посредственное качество многих изделий (хромированный винт, быстро истираемая обойма) и не слишком высокие технические характеристики, заметно уступающие центробежным видам, а также низкий КПД, не превышающий 45%.

Что такое погружной колодезный насос, его достоинства и область применения

В отличие от скважин, колодцы имеют невысокую глубину залегания до 15 метров, если при их устройстве используют бетонные кольца, а также глубиной до 25 метров и более в конструкциях пластиковых колодцев со стенками из высокопрочных гофрированных полиэтиленовых труб (Корсис).

Для водозабора из колодцев при расстоянии водного зеркала от поверхности менее 9 метров широко применяют поверхностные водопроводные насосы или насосные станции центробежного принципа действия с автоматикой, отличающиеся бюджетной стоимостью и простотой эксплуатации. Если статический уровень источника водоснабжения больше 9 метров, или он опускается при водозаборе на большую глубину (динамический уровень), приходится использовать в колодце погружной электронасос.

Основной параметр погружных видов – высокие напорные характеристики, позволяющие подавать воду на большие расстояния при удаленном расположении источника от дома.

Специально предназначенные для водозабора из колодцев центробежные электронасосы оснащены поплавковыми выключателями, предотвращающими их работу при понижении водного уровня в источнике до определенных границ.

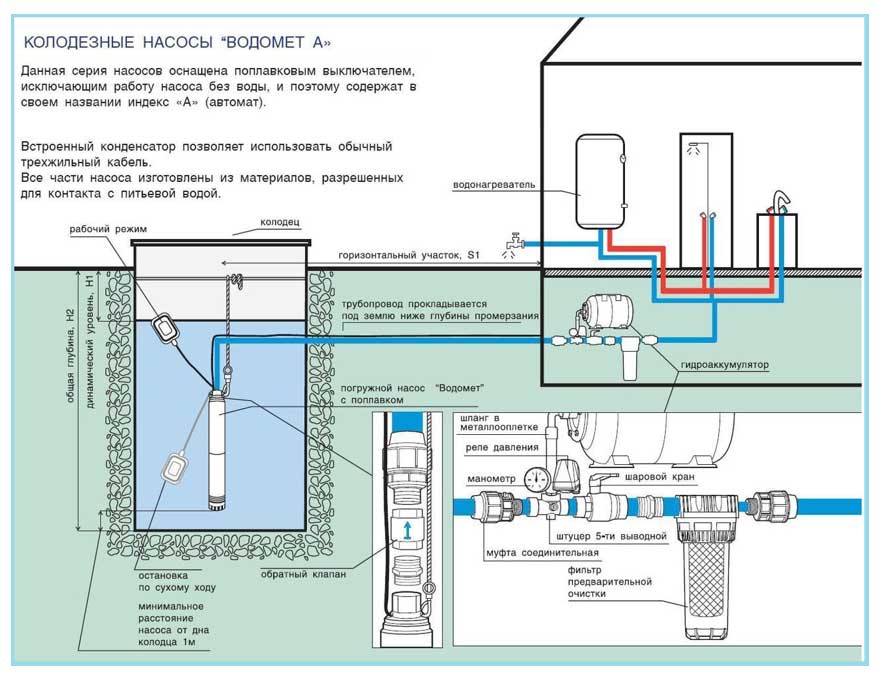

Рис.2 Схема домашнего водоснабжения с водозабором из колодца электронасосом Джилекс

Погружной колодезный насос для систем индивидуального водоснабжения при бытовом использовании может выполнять следующие функции:

• Производить водозабор для снабжения частного дома с глубин более 9 метров, обеспечивая объем подачи в широких пределах.
• Подавать воду на поверхность для полива, с его помощью можно наполнять бочки, цистерны и различные емкости водой, которой после прогрева на воздухе поливают огород. Если на участке организован капельный полив, с помощью погружного электронасоса можно наполнять цистерну большого объема и отключать его поплавковым выключателем, установленным на стенках емкости, при заполнении.
• Погружной колодезной помпой можно наполнять бассейны, искусственные водоемы, пруды или откачивать из них воду.
• В критических ситуациях при затоплении во время весеннего паводка подземных подвалов, гаражей, погребов и других помещений, электронасосом можно откачать воду, если она не сильно загрязнена, или установить на его всасывающий патрубок самодельный фильтр, препятствующий попаданию частиц грязи в рабочий механизм.
• Погружным электронасосом можно сразу залить теплоноситель в систему отопления непосредственно из колодца или бочки, с необходимым для ее работы давлением около 1,5 бара, или наполнить с его помощью расширительный бак, расположенный на чердаке дома.
• Некоторые виды погружных насосов (вибрационные, винтовые) эффективно используют для борьбы с заиливанием источников водоснабжения – для этого агрегат отпускают в колодец на небольшое расстояние от дна и с его помощью выкачивают замутненную жидкость.

Колодцы собирают воду из неглубоких водяных пластов (верховодка), и рассчитаны на применение механических средств подачи с помощью ворота и ведра. Если на участке планируют производить водозабор воды для постоянного снабжения жилого дома с помощью электронасоса, намного проще и дешевле пробурить неглубокую абиссинскую скважину (многие производят бурение своими руками) и использовать ее в качестве водного источника. Использование колодца оправдано лишь в том случае, если на участке полностью отсутствует или часто пропадает электроэнергия.

Рис. 3 Колодезный электронасос для водоснабжения дома в источнике

Устройство и принцип действия

О том, как работает насос такого типа, мы рассказывали неоднократно. Но все же повторимся в двух словах, чтобы было понятно далее, как он подразделяется на виды.

• Главным рабочим элементом устройства является насаженное на вал и заключенное в корпус колесо (крыльчатка), состоящее из двух дисков, соединенных изогнутыми лопастями;
• Между дисками и лопастями образуются каналы, которые перед началом работы агрегата заполняются водой;

Фото рабочего колеса

• Когда рабочее колесо начинает вращаться, на воду действует центробежная сила, отбрасывающая её на периферию;
• Одновременно в центре колеса давление снижается и в разреженное пространство по всасывающему трубопроводу через патрубок поступает новая порция воды из источника;
• А вода с периферии под давлением выбрасывается из колеса в приемную камеру (диффузор), а оттуда в напорный патрубок, после чего покидает водяной центробежный насос по напорному трубопроводу.

Элементарная схема устройства центробежного насоса

Чтобы агрегат работал бесперебойно и надежно, помимо электродвигателя и рабочей камеры он снабжается дополнительным оборудованием:

• Задвижка для регулирования потока воды;
• Обратный клапан на всасывающем патрубке с фильтром грубой очистки для предотвращения вытекания воды из камеры обратно в приемный бассейн и её очистки от механических примесей;

Обратный клапан

• Манометр на напорном патрубке, показывающий давление, которое создает насос;
• Предохранительный клапан для защиты от гидравлического удара и т.д.

Подобное оборудование не всегда входит в комплект, но его можно приобрести отдельно и установить своими руками на сам насос или трубопровод, соединяющий его с источником либо потребителем воды.
