Способы монтажа водяного теплого пола без стяжки

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Какую систему и какого производителя выбрать?

При выборе отопительной половой конструкции для своего жилья, необходимо учитывать её характеристики и условия эксплуатирования. Во-первых, — это площадь комната, где планируется установка пола, и место её расположения. Допустим в частном доме, подойдёт любой вид тёплого пола. А вот для квартир не рекомендован водяной, да и получить разрешение на его установку в многоквартирниках довольно сложно.

Кроме того, высота потолков в помещении играет также важную роль, ведь при наличии бетонной стяжки она уменьшается. Поэтому, если в комнате низкие потолки, то лучше использовать инфракрасную систему. Помимо этого, учитываются и характеристики перекрытий.

Ведь конструкция со стяжкой тяжёлая, и не каждое перекрытие, особенно деревянное, способно её выдержать. В этом случаи, лучше отдать предпочтение такой разновидности тёплых полов, как плёночные.

Вторым по значимости условием выбора обогревательного устройство считается его предназначение. Если пол требуется как дополнительный источник обогрева, то подойдёт плёночный недорогой. Достаточная мощность для дополнительных устройств  80,0–100,0 Вт/м². Но, если вы планируете его как основную отопительную систему, то нужно остановить свой выбор на более мощной разновидности тёплого пола (120,0 –140,0 Вт/м²): кабельной или водяной.

При покупке электрических полов, следует проверить электросети квартиры, и их способность выдержать дополнительную нагрузку.

Проверенные производители тёплых полов

К топовым производителям тёплых полов, на которые следует обращать внимание при покупке относятся:

• ENERGY CABLE (Британия) — специализируется на греющем кабеле. Отличное качество по приемлемой цене.
• ТЕПЛОЛЮКС ELITE (Россия) — выпускает двужильное кабельное высококачественное изделие.

• DEVI PIPEHEAT (Польша) — компания специализируется на саморегулирующихся тёплых полах — разновидность электрических. По отзывам покупателей, продукция имеет высокую надёжность.
• WARMSTAD (Россия) — производит стержневые полы по приемлемой стоимости. Они отличаются безопасностью и экологичностью.
• ELECTROLUX (Израиль) — выпускает инфракрасные полы стержневого типа. Продукция имеет повышенный спрос, так как качество и мощность изделия соответствуют цене.
• REHAU (Германия) — выпускает электрические и водяные тёплые полы из труб сшитого полиэтилена, гарантия на продукцию до 10 лет.
• SANEXT (Италия) — производит водяные контуры из сшитого полиэтилена, а так же коллекторные узлы для полов.

Вне зависимости, какие полы выберете: электрические или водяные, есть главный момент, на который нужно обращать внимание — качество устройства, наличие сертификатов, срок службы и конечно же торговая марка продукции. Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы

Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы.

Видео материалы

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Watch this video on YouTube

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Методы укладки контуров

При обустройстве контуров водяного пола традиционно применяются три схемы укладки: спираль, змейка и двойная змейка. Выбор определяется конструктивными особенностями квартиры и удобством монтажа системы трубопроводов.

Спираль (улитка)

При укладке теплого пола стыки труб должны находиться в зоне досягаемости для ремонта

Этот способ монтажа – самый распространенный и наиболее эффективный с точки зрения расхода электроэнергии. При его реализации укладка труб ведется по периметру комнаты, начиная от стен и по направлению к центру (с уменьшением радиуса). Затем трассу прокладывают в обратную сторону. Основное преимущество этой схемы состоит в равномерности прогрева комнаты за счет устранения тепловых “провалов”.

Можно выбирать произвольный шаг укладки труб, начиная с самого малого в 10 мм. Схема улитка позволяет обустроить систему обогрева в помещениях любой формы и площади. С ее помощью удается сделать одну большую петлю, охватывающую комнату или несколько меньших витков, обходящих крупную мебель, например.

Змейка и двойная змейка

При укладке змейкой рассчитывают расстояние между трубами

Метод укладки змейкой заключается в расположении отдельных ниток пола крупными петлями. Он подходит для помещений, которые нужно разбить на функциональные зоны со своим температурным режимом. Трасса прокладки первой петли ведется по периметру комнаты, после чего одинарная змейка запускается изнутри. По этой причине в одной ее половине циркулирует хорошо прогретый теплоноситель, а в другой – немного остывший, что в среднем обеспечивает требуемую равномерность нагрева. При использовании схемы двойная змейка подающие носитель и отводящие контуры располагаются рядом один с другим по всей комнате.

Как сделать без бетонного крепления?

Монтаж системы тёплого водяного пола без бетонной стяжки состоит из нескольких последовательных этапов. Прежде чем приступать к процессу укладки, необходимо определиться, какие материалы для этого понадобятся, и рассчитать их количество, а также подготовить специальный инструмент, который будет нужен для выполнения работ.

Какие понадобятся материалы и инструменты?

Перед укладкой системы без стяжки понадобится ряд специальных инструментов. Так как бетон в данном случае не используется, то и инструментов нужно минимум. Это:

• кисти для нанесения клея;
• нож для резки матов;
• набор ключей для крепления пластиковых труб в систему водоснабжения дома.

Расчёт

Расчёт состоит из нескольких этапов:

1. Во-первых, нужно посчитать площадь помещения, чтобы выяснить количество панелей матов.
2. Во-вторых, рассчитать нужную длину труб. В данном случае есть 2 варианта:
   • Воспользоваться онлайн-калькулятором расчёта длины шлангов для системы отопления.
   • Рассчитать всё это на бумаге самостоятельно. Для этого нужно разработать схему расположения труб по спирали — от центра к краям или слева направо (от стены к стене). Расстояние между трубами должно быть в среднем от 10 до 30 см. Это уже зависит от температуры воды, подаваемой в систему. В идеале пол должен нагреваться до 23–27 градусов.

Варианты укладки и монтажа

Вариантов укладки шлангов есть несколько. Смысл трубопровода заключается в организации циркуляции воды от нагревателя. Это похоже на кровеносную систему человека, где кровь идёт по артериям от сердца, отдавая кислород. А возвращается к сердцу обеднённая, но уже по венам. Так и горячая вода отдаёт своё тепло, проходя по полу в своей непрерывной циркуляции и наполняя комнату тёплом.

Уложить шланги можно:

1. Змейкой – от нагревателя вдоль одной из стен и затем от стены к стене обратно к нагревателю.
2. Двойной змейкой – шланги с горячей и остывшей водой укладываются зигзагом от стены к стене, но параллельно друг другу.
3. Улиткой — шланг укладывают от середины помещения по спирали. При этом укладывать его нужно от середины шланга.
4. Угловая змейка или комбинированный способ.

Выбор способа укладки зависит от размера и геометрии помещения.

Прочитав инструкцию к водяному тёплому полу и имея элементарные знания в ремонте и строительстве, любой человек сможет уложить маты и трубы самостоятельно. Однако нужно иметь в виду особенности монтажа системы отопления. Они были выработаны профессионалами: знание этих правил облегчает укладку и эксплуатацию системы.

Совет
Один из первых советов любого мастера — необходимость гидроизоляции под тёплым водяным полом. Об этом ни в одном руководстве не говорится. Но в шлангах протекает горячая вода, существует приличный шанс, что когда-то она начнёт сочиться на стыках.

Чтобы она не уходила через перекрытия к соседям на нижние этажи или в подвал частного дома, нужно делать гидроизоляцию. Её выполняют из полиэтиленовой плёнки, гидроизоляционных жидких средств или простого битума.

Маты при укладке нужно фиксировать клеем. Системы боковых фиксаторов достаточно, чтобы плиты держались на основании ровно и прочно. Но плиты в углах и вдоль стен цепляются только тремя или даже двумя сторонами — лучше их приклеить. Это упростит монтаж труб — плиты не будут скользить или приподниматься.

Перед монтажом финишной отделки (ламината или другого покрытия) необходимо испытать водяной пол, включив его на несколько часов в режиме обогрева. Это позволит найти места утечки воды и устранить их.

Деревянные теплые водяные полы

Способов сделать водяной пол в деревянном доме «сухим» методом достаточно, но при укладке на черновой деревянный пол или на лаги, есть некоторые требования:

Первый вариант: «плавающий» пол без жесткой связки с основанием. В этом случае используются готовые модули из ДВП со сформованными желобами. Они укладываются на лаги перекрытия, между которыми уложен слой утеплителя. На ДВП кладут металлическую полосу для лучшей теплоотдачи, в ней же и закрепляют трубы.

Шаг укладки трубы может варьироваться, как и ее диаметр. Он подбирается в зависимости от необходимого количества тепла для восполнения теплопотерь помещения. В зависимости от финишного покрытия, которое вы собираетесь использовать, сверху можно укладывать или нет гидробарьер, паробарьер. Если планируете стелить мягкое финишное покрытие (линолеум или ковролин), необходимо положить гипсоволокнистый лист (ГВЛ — лучший вариант), ДСП и ОСП. Плиты с клеевой составляющей  должны иметь класс эмиссии E-1 или E-0, их толщина не менее 22 мм (для нормальной несущей способности). Эти плиты будут служить жесткой основой и, одновременно, распределителем и аккумулятором тепла.

Плавающий теплый пол — это значит, что с основой он несвязан. Решение рациональное, так как разные материалы имеют разное тепловое расширение

Те же модули для труб (или другие, с другим шагом, другой толщиной основы) можно укладывать на любое ровное основание. Их можно крепить, а можно сделать плавающие несвязные теплые полы. Плавающие полы — лучший вариант из-за разного температурного расширения различных материалов.

Второй способ: деревянная система водяного пола предусматривает установку на лаги не модулей, а межтрубных досок. Это доски разной длинны, но одинаковой толщины-ширины, из которых выкладывается разработанный ранее рисунок укладки труб. Доски тоже можно укладывать на любую ровную поверхность, но важна степень тепло- и гидро- изоляции. На рисунке представлен идеальный вариант, при котором разница температурных расширений не будет ощущаться.

Вместо готовых (или сделанных своими руками) модулей из ДСП использовать можно хорошо высушенные доски (камерная сушка не выше 8% влажности)

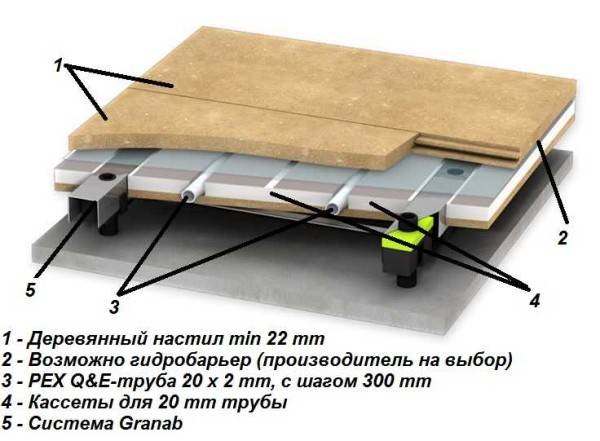

Третий вариант: система GRANAB, которая позволяет укладывать водяной пол «сухим» способом на любое, даже кривое и бугристое основание. Вся фишка тут в специальных модулях на регулируемых ножках. Установив и выровняв эти модули, на них раскладывают деревянные (из ДВП) блоки для труб, сверху, как обычно, металлические пластины, а в них — трубы. Далее гидро/паро защиту, в зависимости от используемого финишного покрытия, для мягких покрытий потребуется или ГВЛ или ДСП.

Это система для тех, кто не хочет выравнивать основание под укладку теплого пола

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

О плюсах и минусах «сухих» напольных систем

В заключение хочется отметить достоинства теплого пола без стяжки, способные привлечь владельцев частных деревянных домов:

1. Конструкция легкая, надежная и одновременно эффективная.
2. В отличие от замурованных в стяжку греющих контуров, в подобной системе легко обнаружить протечку и устранить ее.
3. Толщина «пирога», выступающего над верхним срезом лаги – от 20 до 50 мм.
4. Водяные полы с рассеивающими пластинами из стали либо алюминия не способны накапливать тепло и практически лишены инерционности. Соответственно, они быстро прогревают комнаты и оперативно реагируют на команды автоматики и изменение расхода теплоносителя в петлях.
5. Быстрота монтажа, связанная с отсутствием «мокрых» процессов и застывания раствора. Как в сжатые сроки устраиваются легкие теплые полы, показано в очередном видеоролике:

Для справки. На различных интернет-ресурсах встречается противоречивая информация о сниженной теплоотдаче настильной системы по сравнению с монолитной. Теоретически это так, но на практике разница невелика, да и провести сравнение довольно сложно.

Единственный недостаток, заставляющий домашних изобретателей мудрить с алюминиевой фольгой, — цена стальных изделий, особенно в комплекте с фигурным пенополистиролом. Обойти этот нюанс можно так: делать теплый пол во всех помещениях поочередно, по факту появления финансовых возможностей. Сначала нужно утеплить перекрытие и поставить гребенку, а потом постепенно монтировать трубную разводку, начиная с помещений, где жильцы пребывают постоянно.
