Как установить водоотводный лоток с решеткой

Технические характеристики

Основными техническими характеристиками являются габаритные размеры и нагрузка, которую изделия могут выдержать без повреждений и порчи. Все лотки водоотводные бетонные производятся стандартной длины 1 м, но ширина и высота могут быть разными. Ширина может варьироваться от 0,14 до 4 м, высота — от 0,06 до 1,70 м.

По допустимой нагрузке можно выделить несколько основных типов изделий:

• А15 выдерживают до 1,5 т;
• В125 — до 12,5 т;
• С250 — до 25 т;
• D400 — до 40 т;
• Е600 — до 60 т;
• F900 — до 90 т.

Каждый водоотводный лоток имеет маркировку с указанием его технических характеристик. Первой в маркировке ставится буква Л, затем через дефис еще две цифры. Первая цифра информирует о номере серии, вторая о допустимой нагрузке на изделие (кН/м).

Виды водоотводных лотков

По способу изготовления лотки бетонные подразделяются на 2 группы:

• изготовленные методом вибролитья. Уплотнение материала обеспечивается вибрацией рабочего стола и заливочной формы;
• изготовленные методом вибропрессования. Материал уплотняется с помощью пресса. Такие желоба не имеют внутри пузырьков воздуха, поэтому возникновение в их структуре трещин маловероятно.

По своему устройству каналы подразделяются на такие виды:

• обычные;
• каналы, имеющие вертикальный водослив.

Бетонные каналы могут комплектоваться различными видами решеток:

• чугунные решетки (их поверхность может быть оцинкована);
• стальные решетки. Для их изготовления может использоваться нержавеющая сталь. Также поверхность решетки может оцинковываться;
• пластиковые решетки (из очень прочных видов пластика).

Чугунная решетка для водоотводного лотка ЖБИ

Кроме того, решетки могут быть ячеистыми или щелевыми. Например, лоток водоотводной бетонный с решеткой щелевой чугунной может применяться в местах с наибольшими весовыми нагрузками.

В зависимости от места расположения и поставленных задач бетонные желоба могут использоваться для следующих целей:

• для водоотведения;
• для прокладки кабелей;
• для обустройства теплотрасс.

Также лотки могут иметь внутренний уклон для стока воды или быть без уклона.

Монтаж бетонных лотков ↑

Бетонные лотки монтируются в канаву на бетонной основе в асфальт, бетон или в плитку. Толщина бетона зависит от класса нагрузки. Основа, как правило, делается из бетона В25. Крепление боков выполняется в виде откосов.

Ширина откосов также зависит от класса нагрузки. Правильное углубление бетонных лотков проверяется следующим образом: после окончания установки крайняя точка на решетке должна быть на 4 мм ниже точки дороги.

Бетонные лотки соединяются между собой и герметизируются. Если дренаж соединяется под углом, бетонный лоток и решетка распиливаются.

При монтаже бетонных лотков нельтзя забывать о температурных швах. Соединение бетонных лотков проводится через пескоуловитель при помощи трубы 100-160мм или при помощи вертикального патрубка, установленного на дне лотка.

Важно! При монтаже бетонных лотков ежегодно необходимо очищать систему от мусора и грязи

Достоинства и недостатки

Достоинства бетонных лотков очевидны– надежность и простота, особая износоустойчивость. Следует отметить, что сфера применения бетонных лотков особенно эффективна в России в связи с ее особыми климатическими условиями.

Современные бетонные лотки изготавливают специальным методом вибропрессования, для улучшения класса изделия, повышение его износоустойчивости добавляют металлические вставки.

Некоторые изделия изготавливают из фибробетона, бетона, соединенного со стекловолокном, к характеристике которого можно отнести повышенную ударопрочность.

Для передвижения грузового транспорта необходим более мощный дренаж, для него изготавливаются бетонные лотки суперкласса для максимальной нагрузки.

Единственный недостаток среднестатистического бетонного лотка – это его небольшая прочность при ударе, особенно эта характеристика имеет большое значение при транспортировке.

Как было сказано выше, для особого вида работ изготавливают особо прочный бетон, лотки из которого применяются на взлетных полосах, в промышленности.

Таким образом, при установке бетонного лотка необходима помощь специалиста, который поможет разобраться в классе бетона, необходимого для конкретного дренажа и грамотно установить его.

Материалы и инструменты

Инструменты, необходимые для монтажа – это молоток, лопата, ножовка, ручная пила с алмазным диском. Ручная пила с алмазным диском понадобится для распиливания железных решеток и бетонных лотков, в случае, если дренажный канал устанавливается под углом.

Материалы для монтажа – бетонные лотки, бетон, решетки, герметик, щебень, песок.

Схема установки

Схема установки бетонного лотка в асфальт

Фото: схема установки бетонного лотка в асфальт

Схема установки бетонного лотка в бетон

Фото: схема установки бетонного лотка в бетон

Схема установки бетонного лотка в плитку

Фото: схема установки бетонного лотка в плитку

Поэтапный монтаж

Фото: установка ливневого лотка в разрезе

Чтобы монтировать бетонные лотки нужно выполнить следующие последовательные действия:

• согласно характеристики водоотвода, его площади, вида поверхности, а также количества предполагаемых осадков, составляется схема дренажной системы и грамотно подбираются модели водоотводных желобов и другие материалы. Следует учитывать также степень физических нагрузок, состава воды (если среда слишком агрессивная, дренаж обрабатывается специальным химикатом);
• согласно установленной схеме, подготавливаются траншеи, где впоследствии монтируются бетонные лотки. Для точности монтажа рекомендуется использовать маркировочный шнур. На дно траншеи нужно установить подложку из бетона, размером 10см. Следует учесть, что ширина траншеи должна быть в два раза больше лотка, а глубина рассчитывается таким образом, чтобы после монтажа ливневая решетка находилась на пять сантиметров ниже поверхности;
• в центре траншеи монтируются бетонные лотки, и заливаются бетоном;
• на установленные лотки крепятся решетки.

Особенности и применение бетонных лотков

Для производства бетонных лотков используют методику вибропрессования или вибролитья. Благодаря этому внутри конструкций не образуются пустоты. Так изделия получаются достаточно прочные и долговечные. Нередко в бетон добавляют специальные составы для усиления всех характеристик. Также лоток отличается морозостойкостью и устойчивостью к влаге. Благодаря таким характеристикам монтаж лотков можно проводить на любых объектах.

Бетонные лотки, как правило, применяются для небольших объектов

Сфера применения бетонных лотков:

1. Для небольших объектов. Здесь лотки используются, когда есть определенные ограничения, и нельзя глубоко монтировать лоток. Это могут быть гаражи, балконы, крыши.
2. Для стандартных объектов. Ими выступают подъездные пути, стоянки, спортивные площадки, тротуары.
3. Для больших объектов. Используются для зон с активным движением. Это могут быть заправки, автомагистрали, промышленные здания. В состав бетона при этом добавляют специальное вещество для увеличения прочности.

Чтобы обеспечить качественный отвод воды, потребуется сделать расчеты водопроводной системы. Главное, чтобы лотки справлялись с потоком воды

При выборе оборудования обращают внимание на материал, конструкцию и габариты. Правильные расчеты смогут обеспечить специалисты по продаже дренажных систем

Цена на бетонные лотки формируется в зависимости от модели и объема. Наиболее дорогие – телескопические изделия. Они способны быстро отвести большое количество воды

При выборе важно обратить внимание на зацепки и трещины. Также следует изучить сертификаты качества

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

1. Ливневый бетонный лоток устойчив к любому напору воды;
2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
3. Материал нейтрален к агрессивной среде;
4. Долговечность и неприхотливость системы;
5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

1. Предназначен только для линейного водоотвода.

1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2021 года). Цена на бетонный желоб зависит от нескольких параметров:

1. Размеров лотка;
2. Наличия вертикального водослива;

Лоток с вертикальным водосливом

1. Материала решетки;
2. Количества перекупщиков.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

• чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
• стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Таблица нагрузки, размеров и пропускной способности пластиковых водоотводных лотков

Класс нагрузки	Ширина гидр. сечения	Пропускная способность	Габаритные размеры
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	1.8 л/сек	1000 x 145 x 60 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	1.8 л/сек	1000 x 148 x 63 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	2.4 л/сек	1000 x 145 x 80 мм.
A15 — 15 кН (до 1.5 тонн)	100 мм (DN100)	2.5 л/сек	1000 x 116 x 96 мм.
A15 — 15 кН (до 1.5 тонн)	100 мм (DN100)	2.5 л/сек	1000 x 116 x 96 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	3.6 л/сек	1000 x 145 x 100 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	5.1 л/сек	1000 x 145 x 120 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	150 мм (DN150)	6.01 л/сек	1000 x 196 x 117 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	9 л/сек	1000 x 145 x 185 мм.

Класс нагрузки	Ширина гидр. сечения	Пропускная способность	Габаритные размеры
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	5.9 л/сек	1000 x 248 x 102 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	8.9 л/сек	1000 x 246 x 100 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	24.2 л/сек	1000 x 246 x 185 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн), D400 — 400 кН (до 40 тонн), E600 — 600 кН (до 60 тонн)	200 мм (DN200)	28.9 л/сек	1000 x 249 x 203.5 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	34.9 л/сек	1000 x 246 x 235 мм.

Q при этом является расчетной величиной. q20 представляет собой коэффициент, который характеризует объем осадков, содержащийся в канализации. F в этой форме считается площадью участка. ? выступает в роли коэффициента водоотведения, который зависит от покрытия.

как врезать дождевые водоотводные лотки в друг друга

Для зон имеющих асфальтовое покрытие, характерным показателем считается число 0.95. Асфальто-бетонное покрытие предусматривает постоянный ? 0.85. Если земля покрыта гравием, коэффициент водоотведения должен составлять 0.40. Водоотводный лоток должен выбираться строго по указанным расчетам. Пренебрегать ими специалисты не рекомендуют в силу того, что в противном случае канализация может функционировать плохо, не справляясь с должным отводом жидкости. Неправильные расчеты, как правило, проявляются уже после первых сильных дождей.

Конструкция ливневого (дождевого) водоотводного лотка

устройство и монтаж пластикового водоотводного лотка в разрезе

1. асфальто-бетонное покрытие
2. температурный шов
3. основа дороги ГПС
4. грунт
5. бетонная основа

Водоотводы из стекловолокна (стеклопластика)

Одно из самых современных решений, которое обладает потрясающим набором преимуществ. Лоток производят на основе полистирола, который армируют стекловолокном. В отличие от обычных пластиковых желобов, которые рассчитаны на незначительную нагрузку, стеклопластиковые аналоги могут эксплуатироваться даже на загруженных дорогах, вблизи предприятий и складов.

Плюсы:

• универсальность. Лотки могут использоваться практически во всех сферах строительства, в т.ч. и в частном;
• минимальный вес и простота транспортировки;
• простота монтажа;
• долговечность;
• гладкая поверхность;
• устойчивость к перепадам температур, заморозке и разморозке;
• не очень высокая цена.

Минусы:

Монтаж водоотводных лотков

Для монтажа системы водоотвода каких-то особых правил не существует. Перед началом работ следует разработать схему и произвести все необходимые замеры. Лотки нужно выбирать с учетом особенностей грунта и планируемой нагрузки

Важно так же определиться с пропускной способностью и глубиной залегания

Для монтажа потребуются:

• лотки с решетками;
• бетон;
• лопата;
• ножовка и молоток;
• пила (желательно — с алмазным диском);
• акриловый герметик.

по периметру

При рытье траншей необходимо учитывать не только размеры лотков, но и возможность сооружения бетонной подушки на дне и боковых бетонных опор. Кроме того, крышки лотков по окончании монтажа должны быть ниже уровня поверхности примерно на 5 см. Чтобы облегчить работу, лучше всего разметить местоположение каналов шнуром.

Когда каналы готовы, можно делать на дне бетонную подложку высотой 10 см и с небольшим уклоном. При неустойчивом грунте желательно усилить конструкцию стальными прутьями или проволокой. Лотки нужно уложить по центру каналов, закрыть решетки и обтянуть их стрейчем (чтобы облегчить удаления остатков бетона по окончании монтажа). Между стенками каналов и лотками отливаются опоры из бетона (толщиной примерно 10 см).

При создании угловых стыков на элементах отрезаются углы. Стыки нужно обработать герметиком. Если над системой водоотвода будет заливаться асфальт, то каналы необходимо накрыть ДВП. Для хорошей работы системы требуется ее регулярная очистка. Если лотки выбраны правильно, система прослужит много лет.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта,
2. вид поверхности,
3. уровень подземных вод,
4. схеме расположения различных построек, сооружений, дорожек, клумб,
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Пластиковые дренажные лотки. Общие сведения

Производители подразделяют пластиковые дренажные лотки на 3 вида: мелкие, средние, углубленные.

Для производства пластиковых изделий применяют полиэтилен и полипропилен.

0,5%

1%

( исключение парковка для танков)

Группы пластиковых усиленных лотков

Существует еще три группы пластиковых усиленных лотков:

1. D400 – устанавливаются в промзонах. Выдерживают до 40 тонн.
2. E600 – эти изделия монтируются непосредственно рядом с промзоной. Готовы принять на себя до 60 тонн.
3. F900 – лотки устанавливаются на аэродромах и военных базах. Максимальный вес до 90 тонн.

Основные достоинства

• Износостойкость
• Хорошо переносят воздействие химикатов
• Выносят перепады температуры
• Простой монтаж, благодаря не большому весу
• Долгий срок эксплуатации
• Хорошая пропускная способность

Недостатки

• Не выдерживают постоянную высокую нагрузку
• Не правильный монтаж может привести к выдавливанию лотка при низких температурах.
• Прочность ниже, чем у изделий из бетона.

Производители предлагают широкий выбор размером, благодаря этому можно подобрать лотки для любой системы водоотведения.

Для монтажа не требуется специальное оборудование. Вес лотка 15 кг. Они легко транспортируются. Установить ливневую систему канализации можно самостоятельно.

Лотки имеют четыре формы

1. U – образные
2. Прямоугольные
3. Квадратные
4. Закругленные

Решетка устанавливается поверх изделия. Выполняет функцию фильтра, защищает систему от засоров крупным мусором, а также выступает элементом декора. Изготавливаются решетки из чугуна, оцинкованной стали, меди (выполняет только декоративную функцию), нержавеющей стали и пластика. Выбор из какого материала будет решетка, зависит от места установки и нагрузки.

Для полноценной водоотводной канализационной системы требуются не только лотки, но и разного рода дополнительные детали: пескоулавливатели, заглушки, замки.

Чтобы не ошибиться с выбором лотка, стоит учесть месячную норму осадков данного региона, увеличив ее на 4%, и обратить внимание на предполагаемою нагрузку. Следуя этим простым правилам, выбор будет правильным

Следуя этим простым правилам, выбор будет правильным.

Линейный водоотвод из лотков

Установка лотков водоотводных выглядит таким образом:

1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны: достаточно использовать колья и бечевку.
2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
3. Определив диаметр, можно приступать к выбору самих лотков и их габаритов.
4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

https://youtube.com/watch?v=X7SfknZ3rqU

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, и участок будет защищен от воздействия влаги. При необходимости можно устанавливать водоотводные лотки своими руками, и созданная конструкция ни в чем не уступит работе специалистов.

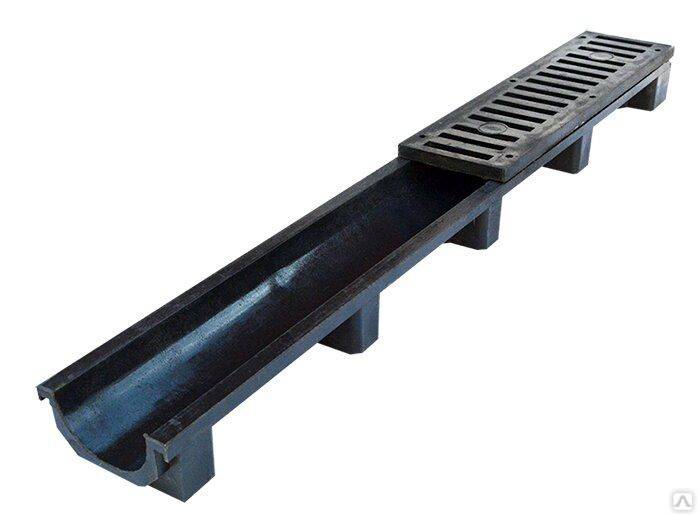

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, “магистрального типа” лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

Классификация

Лотки водоотводные бетонные можно классифицировать по разным параметрам.

По способу производства

Существует два способа изготовления водоотводных лотков:

• Вибролитье;
• Вибропрессование.

При производстве изделий способом вибролитья подготовленное сырье, состоящее из цемента марки М-300 и измельченного наполнителя, заливается в формы и уплотняется при помощи вибрации. Вибропрессование предполагает уплотнение бетона с помощью специального пресса. Оба способа позволяют удалить из жидкого бетона пузырьки воздуха и тем самым избежать появления внутренних разломов в готовой продукции.

Независимо от способа изготовления, такая продукция производится с обязательным использованием госстандартов:

• ГОСТ 13015.0−83;
• ГОСТ 17608-91;
• ГОСТ 21509-85;
• ГОСТ 26633-91.

По назначению

В зависимости от области применения лоток бетонный используется:

• Для дренажа — отводит грунтовые, сточные воды;
• Для защиты кабельных коммуникаций — служит основанием для прокладки кабелей различного назначения;
• Для устройства теплотрасс — защищает теплотрассы.

По форме

Лоток водоотводной бетонный выпускают в 3 вариантах:

• П-образный (также называют лоток водоотводный бетонный коробчатый);
• U-образный;
• Трапециевидный.

По конструкции

Лоток бетонный может быть как с уклоном внутри изделия от 5 до 50 мм, способствующим оттоку воды, так и без него. Также выпускается вид изделий с вертикальным водоотводом.

По наличию комплектующих

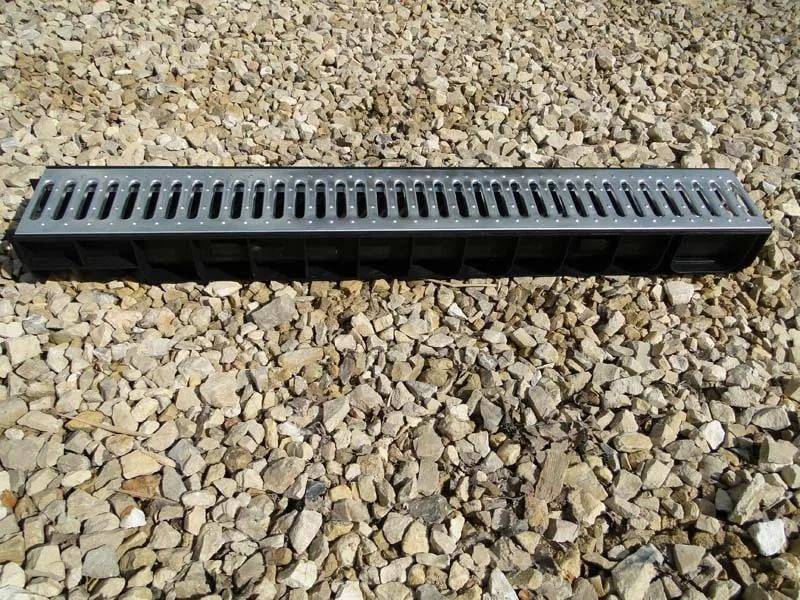

Выделяют водоотводные лотки бетонные с решетками:

• С чугунной решеткой;
• Со стальной решеткой;
• С пластиковой решеткой.

Кроме того, сами решетки можно разделить на 2 группы — щелевые и ячеистые. Изделия с решеткой щелевой чугунной обычно устанавливают в качестве придорожных сточных канав, для придомовых участков разработано множество вариантов стальных решеток с красивым дизайном. В последнее время водоотводные дорожные лотки с чугунной решеткой становятся непопулярными из-за воровства металлических комплектующих. На смену им приходят изделия с более легкими пластиковыми решетками. Бетонный лоток с решеткой отличается от изделия без решетки лишь наличием пазов для крепления.

Особенности монтажа водоотвода

Справиться с монтажом водоотводных лотков на приусадебном участке можно своими силами. Вам понадобятся лопата, ведра, бетономешалка, молоток, ножовка, пила или болгарка. Технология монтажа следующая:

• нанесение разметки. Лучше располагать водоотводы в низинах, если таковые имеются на участке, а еще лучше – предварительно создать проект водоотводной системы;
• подготовка траншей по разметке. Глубина и ширина должна быть такой, чтобы лоток спокойно поместился в траншее. В водоотводной системе должен быть уклон, чтобы вода в лотках спокойно стекала в канализацию, а не застаивалась;
• после того, как траншеи готовы, их необходимо уплотнить. Некоторые используют для этого песок, который отличается превосходными дренажными свойствами. Если планируется установка пластиковых лотков, то в траншеи необходимо выполнить бетонное основание;
• лоток устанавливают на 0,5 см ниже уровня грунта, чтобы он не мешала свободному передвижению;
• стыки пластиковых лотков герметизируют при помощи силиконового герметика. Также необходимо тщательно загерметизировать глухую часть лотков. В комплекте, как правило, есть торцевая заглушка;
• желательно укрепить стенки пластикового лотка. Это делается при помощи все того же бетонного раствора;
• заключительный этап – монтаж решетки.

Водоотвод можно подключить напрямую к канализации, а можно предварительно установить пескоуловитель, если на площади водосбора много песка. Если все работы по расчету, выбору водоотводных лотков и их установке выполнены верно, то территория не будет страдать от осадков, а вы не будете знать, что такое глубокие лужи и поврежденное покрытие.

Метки:Канализация

Допустимая нагрузка

В зависимости от допустимой нагрузки на лоток они делятся на такие группы:

• А15 – лотки, которые монтируются в местах с невысокими механическими и ливневыми нагрузками. Подходят для придомовой территории в загородном доме, для садовых дорожек, спортивных площадок;
• В125 – более прочные изделия, подходят для монтажа вдоль дорог, по которым перемещаются легковые авто;
• С250 выдерживают еще более солидные нагрузки, могут эксплуатироваться в автосервисе и на автомойке;
• D400 – лотки, которые выдержат нагрузку от автомобиля любой тяжести, потому подходят для монтажа на любых дорогах, а также в промзонах;
• Е600 используются вблизи промышленных предприятий и складов;
• F900 – самые мощные лотки, которые необходимы для обустройства аэропортов и военных объектов.

Пластиковые лотки относятся к группе А15-С250, стекловолоконные – А15-Е600, а бетонные и чугунные изделия могут выдерживать максимальные нагрузки.

Как изготовить лоток Пошаговая инструкция.

Если вы решили изготовить водоотводящий лоток своими руками, то действовать следует в контексте следующей схемы: Начать следует с подготовки форм для заливки. Вопреки расхожему мнению, они могут быть не только металлическими, но и полимерными

Крайне важно тщательно обработать внутренние стенки формы машинным маслом. После смазывания формы, необходимо закрепить в ней арматуру; Крепить части арматуры следует не только относительно формы, но и относительно друг друга

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания

Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания. Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

На этом видео — кустарный метод изготовления

Даже при тотальном соблюдении описанной технологии срок службы лотка, изготовленного в домашних условиях может существенно отличаться от периода эксплуатации фабричного изделия, что само по себе логично. Однако, если следовать описанной схеме, то изготовленный вами лоток не будет уступать тому, который был изготовлен в заводских условиях по степени эффективности в процессе работы.

Смотрим как изготовить U — образный блок для отвода воды

Дороги для автомобилей и вспомогательные агрегаты на их территории серьезно страдают от деструктивного воздействия осадков и других атмосферных факторов. Осадки в виде дождя серьезно меняют режим эксплуатации дорог, поэтому их эффективный и своевременный отвод играет принципиальную роль.

Максимальный вред устойчивости конструкции оказывает т.н. свободная вода. Процесс эксплуатации сопровождается значительной усталостью дорожных покрытий, разрушением температурных швов, появлением трещин. Для того, чтобы максимально отсрочить этот процесс, применяются водоотводящие конструкции.

Водоотводы из стекловолокна (стеклопластика)

Одно из самых современных решений, которое обладает потрясающим набором преимуществ. Лоток производят на основе полистирола, который армируют стекловолокном. В отличие от обычных пластиковых желобов, которые рассчитаны на незначительную нагрузку, стеклопластиковые аналоги могут эксплуатироваться даже на загруженных дорогах, вблизи предприятий и складов.

Плюсы:

• универсальность. Лотки могут использоваться практически во всех сферах строительства, в т.ч. и в частном;
• минимальный вес и простота транспортировки;
• простота монтажа;
• долговечность;
• гладкая поверхность;
• устойчивость к перепадам температур, заморозке и разморозке;
• не очень высокая цена.

Минусы:

по прочности все же уступает бетону, потому не может использоваться на площадках, где нагрузки будут максимальными (военные базы, аэродромы и т.д.).
