Классификация водосточных труб по форме сечения

Как смонтировать водосточную систему своими руками

Монтаж каждой из представленных в этом коротком обзоре водосточных систем можно выполнить самостоятельно. Для этого вам понадобятся:

  • инструмент;
  • водосточная система;
  • инструкция завода изготовителя по сборке.

При покупке комплексных систем у брендовых производителей на каждый наружный водосток, как правило, обязательно прилагается инструкция по ее монтажу с технологическими схемами сборки. Разные системы могут отличаться по способу соединения конструктивных элементов, устройству их крепления к стенам и крыше.

Пример пошаговой инструкции

Сборка водостока производится в порядке, определенном инструкцией, сверху вниз. Вот последовательность основных операций, которые необходимо будет выполнить:

  1. Закрепить на кровле и стенах специальные крепления и хомуты.
  2. Закрепить на креплениях горизонтальные желоба с элементами для соединения с ливневыми трубами.
  3. Установить необходимые вертикальные и угловые соединительные модули и заглушки.
  4. Установить в хомутах ливневые трубы с возможностью их свободного хода.
  5. Соединить вертикальные элементы конструкции с горизонтальными и закрепить их в креплениях.

Простейшая водосточная система в сборке

В заключение остается добавить, что грамотно подобранная система наружного водостока для вашего дома служит не только для практических целей, но и великолепно дополняет и выгодно подчеркивает особенности его дизайна.

Наружный водосток

Он устраивается в зданиях, имеющих скатную кровлю. Состоит такой водосток из горизонтальных и вертикальных элементов. К его обязательным компонентам относят:

  1. желоба или сливы;
  2. воронки;
  3. трубы.

https://youtube.com/watch?v=Or8OfaIJ2eQ

На фальцевых кровлях, покрытых листами железа или меди, слив является встроенным и выполняется в виде треугольной разделки в нижней части ската. Вода, спускаясь к такому сливу, разделяется на два потока и идет к водосборным воронкам.

Если кровля выполнена из волнистого материала (шифер, черепица, металлочерепица, Ондулин и т. п. ), то к ее краю на специальные кронштейны крепится желоб, находящийся под небольшим углом к горизонту. Если кровля имеет ступенчатую конструкцию, один из торцов желоба может быть закрыт заглушкой. Заглушка применяется и на двускатных кровлях, когда желоб вдоль ската имеет выход только с одной стороны или этот выход встроен в систему. На частных домах, где площадь кровли невелика, желоб содержит в своей конструкции угловые элементы.

По желобам и сливам вода поступает в водосборные воронки. Они ставятся по углам дома, а если здание протяженное, то и чаще. Частота расположения воронок зависит от площади крыши и количества осадков в местности: чем их больше, тем больше должно быть и воронок. Иногда воронка не имеет соединения с горизонтальными элементами — это практикуется на высоких зданиях, где важна возможность замены вышедшего из строя элемента. Такая необходимость может возникать в зимний период, когда в ней замерзает вода, и воронка может сломаться.

https://youtube.com/watch?v=LzAw9Sp32yA

В частном домостроении воронка чаще всего присоединена к желобу; в таких условиях нет необходимости в трубах и желобах большого диаметра, а аккуратное соединение элементов не портит эстетику дома.

Вниз собранная вода идет по стояку, который крепится хомутами к наружным стенам. Чаще всего он прямой, но иногда для обхода карнизов и других декоративных элементов она может содержать обводы и колена. Внизу из стояка вода выходит за отмостку (для этого трубу заканчивают отметом — изогнутым сливом), но лучше, если рядом будет находиться водосборный колодец, имеющий выход в канаву или систему ливневой канализации. Это исключит промокание фундамента и образование плесени.

Подготовительные работы или с чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.

Измерить длину карниза со всех сторон крыши

Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции.

Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.

Посчитать количество наружных и внутренних углов крыши.

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

Исходя из названия систем водоотведения, можно понять, в чем их отличие. Наружная система монтируется по периметру карниза таким образом, что вода, стекающая с кровли, попадает непосредственно в желоб и далее, за счет уклона, двигается в сторону сливных труб, по которым спускается к земле.

При такой схеме отвода дождевых вод, сливные трубы можно расположить практически в любом месте по периметру крыши, а воду направлять за счет регулировки угла наклона желобов.

Наружная система предпочтительнее для частных домом или многоэтажных с двускатной или вальмовой формой крыши.

Внутренние водостоки монтируются внутри здания, и, как правило, с улицы видны только сливы, желоба вмонтированы в крышу или их может совсем не быть.

Используются такие системы преимущественно для плоских или немного вогнутых крыш с мягкой кровлей. Конструкция может работать по принципу раковины.

Водосточный желоб: размеры и роль уклона

Собственно, не так уж и много классификаций, разделяющих разные виды этого элемента. Чаще всего подводящие каналы различают в зависимости от материала изготовления.

Таким образом, следует говорить о:

  • металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
  • пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
  • бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.

ОБРАТИТЕ ВНИМАНИЕ!

Выбор в пользу металлических желобов должен основываться на предусмотрении нагрузки на конструкцию крова и фундамента. Сталь добавит серьезную нагрузку на внешние края стен и стропильную систему.. Еще одна характеристика, по которой современные водостоки принято различать — это сечение

По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации

Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.

Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.

Уклон желоба

Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.

Слева площадь кровли, справа — ширина водоотводной трубы:

  • один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
  • один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
  • два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм

Кроме размеров конструкции обратите внимание на уклон

ОСТОРОЖНО!
Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр

ОСТОРОЖНО!
Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр.

Неорганизованные водосточные системы

Для конструкций неорганизованного типа внешний водосток предполагает характерное  стекание воды по всему периметру нижнего ската, что увеличивает риски разрушения элементов фасада, цоколя, и впоследствии может привести к разрушению основания фундамента.

Такое решение не считается лучшим, и поэтому даже раньше, когда водостоки изготавливались кустарным способом, в их устройстве старались скомбинировать горизонтальные желоба с вертикальными трубами или монтировать их под наклоном в сторону одного из углов дома.

Для того, чтобы отвести воду от стен дома, необходимо вынести водосточный желоб как минимум на 600 мм от края крыши.

Наледи после подтаивания снега на наружном водостоке

Материалы для устройства наружного водостока

В качестве таковых для водостоков используются:

  • Оцинкованная сталь.
  • Медь.
  • ПВХ.

Первая чаще всего применяется в многоквартирных домах. Это недорогой вариант, к тому же не представляющий ценности для воров. Плюсом таких систем стало и то, что они стали выпускаться в разном цветовом исполнении; этого достигают либо нанесением полимерного покрытия, либо окраской.

Медь в последнее время получила распространение как в частных домах, так и при реставрационных работах: иногда именно этот материал подходит по цвету к кровле старого здания. Единственным недостатком меди является ее дороговизна.

Пластиковые водосливы могут быть сделаны даже из канализационных труб, хотя выпускаются и специализированные изделия. Они дешевы, просты в сборе и легко заменяются на аналогичные в случае выхода из строя, ведь весят они немного.

Расчет комплектующих

Исходя из размеров и формы кровли, можно самостоятельно подсчитать: сколько понадобится труб, желобов, кронштейнов и других частей системы водоотвода.

Исходя из размеров крыши, выбираем диаметр желобов:

  • Если площадь крыши менее 50 м2, используются желоба 100 мм шириной и трубы 75 мм диаметром.
  • До 100 м2 применяются желоба 125 мм и трубы 87 мм.
  • Более 100 м2 – желоба 150 мм и трубы 100 мм (допускается использование желобов 190 мм и труб 120 мм).

В случае сложной конструкции кровли желоба и трубы определяются по наибольшему размеру проекции части крыши.

Расчет количества труб

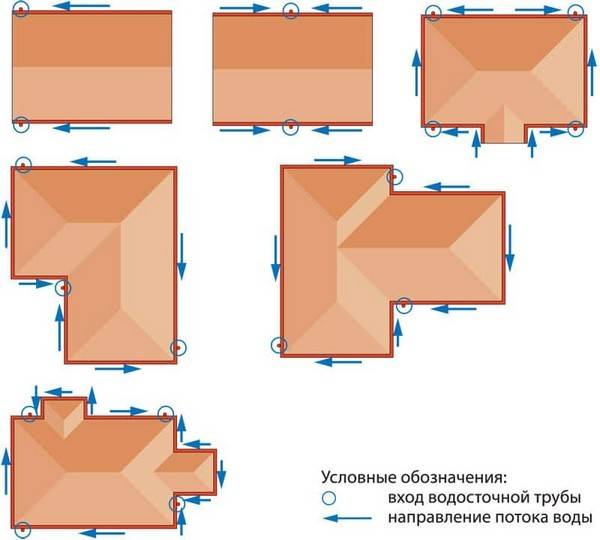

Схема определения площади крыши

Площадь крыши, состоящей из частей, составляет 160 м2. Учитывая, что одной трубы водостока достаточно для обслуживания 100 м2 кровли в проекции, для крыши из примера понадобится 2 водосточные трубы с расположением по углам дома. Число воронок соответствует числу труб, т.е. – 2 штуки.

Количество вертикальных труб определяется в зависимости от расстояния от карниза до отмостки. От этого расстояния отнимают 30 см – высота сливного колена над уровнем земли.

Например, высота до карниза равна 7,5 м. Тогда 7,5 м -0,3 м = 7,2 м.

На каждую из сторон нам понадобится по 3 трубы по 3 м, значит, на обе стороны 6 труб.

Количество хомутов будет равно 5 для каждой стороны (между коленом и трубой, между трубой и отливом, и между трубами) и, соответственно, 10 шт на всю крышу.

Из расстояния от карниза до отмостки нужно вычесть 30 см

Расчет количества желобов

Наиболее часто используемый размер желоба – 3 метра. Длина карниза А и карниза В составляет 10,3 м. Значит нам необходимо:

  • На карниз А – 4 желоба (3м + 3м + 3м + 1,3м). При этом у нас останется еще 1,7 м неиспользуемого желоба.
  • На карниз В – 3 желоба и остаток (1,7 м) от карниза А.
  • На карнизы C и D мы используем по 2 желоба на каждый, то есть 4 шт на обе стороны.
  • Итого, 11 желобов по 3 м на всю крышу.

Количество углов желоба соответствует количеству углов кровли, в нашем примере их 4.

Расчет количества кронштейнов и замков желобов

Кронштейны устанавливают из расчет 1 шт примерно на 50-60 см. Мы принимаем 50 см и проводим вычисления.

Количество желобов, штДлина желоба, мКоличество кронштейнов на желобе, штОбщее количество кронштейнов, шт
83642
22,5510
21,336

Просуммировав цифры в последней колонке, узнаем, что того, чтобы осуществить крепление водостоков, нам понадобится 58 кронштейнов.

Определение количества замков между желобами

Количество замков между желобами равно количеству стыков. В нашем случае – это 16 шт.

Расчет количества колен

Количество отливов (отметов) равняется количеству воронок. Колен при этом необходимо в 2 раза больше на каждую воронку. Тогда на 2 воронки нужно:

  • 4 колена;
  • 2 отлива.

Если фасад не ровный, а имеет выступы, необходимо приобрести колена для его обхода. Определить их количество поможет рисунок ниже.

Определение количества колен для обхода выступа на фасаде

Список необходимых элементов

Всего для данной водосточной системы потребуется:

  • Желоб (3 м) – 8 шт.
  • Желоб (2,5 м) – 2 шт.
  • Желоб (1,3 м) – 2 шт.
  • Замок желоба – 16 шт.
  • Угол желоба – 4 шт.
  • Кронштейн – 58 шт.
  • Колено – 4 шт.
  • Колено сливное (отмет) – 2 шт.
  • Труба (3м) – 6 шт.
  • Воронка – 2 шт.
  • Хомут (со штырем) – 10 шт.

Совет от профессионала:

Если правильно рассчитать пропускную способность водостоков, то система справится со своими функциями отвода воды, оберегая отмостки, стены, элементы кровли.

Способы монтажа

Пластиковый водосток для крыши может быть установлен двумя способами:

  • Детали соединяются на земле, поднимаются и крепятся на заранее установленные кронштейны. Способ хорош для одноэтажного здания небольшой площади.
  • Элементы системы последовательно крепятся к лобовой доске или стропильной системе крыши, соединяясь в единую конструкцию.

Если нанимаете для этой работы мастеров, знайте, что стоимость их услуг зависит от следующих факторов:

  • Сложность конфигурации и высота крыши.
  • Местоположение объекта.
  • Уровень квалификации специалистов.
  • Длина водостока.
  • Вид фасадного покрытия.
  • Материал изготовления системы.

Цена зависит от монтажа погонного метра конструкции: чем система длиннее, тем стоимость ниже.

Пластиковый водосток монтируется одновременно с выполнением прочих кровельных работ.

Перед этим здание обмеривается, составляется схема конструкции, рассчитывается количество нужных элементов, и производится их закупка.

Технология сооружения водосточной системы

На самом деле горизонтальная часть водостока устанавливается с небольшим уклоном, потому что кровельная система отвода воды является схемой самотечной. Угол наклона варьируется в диапазон 2-7°, то есть отклонение составляет 2-7 мм на один погонный метр устанавливаемых желобов

Поэтому очень важно точно придерживаться этих параметров, чтобы гарантированно получить высокое качество конечного результата

То есть получается так, что в процессе монтажа желобов надо правильно установить кронштейны. Поэтому сначала устанавливают самый верхний крепежный элемент так, чтобы укладываемый на него лоток правильно ложился относительно свеса крыши. А это 3-4 см ниже краев кровельного материала. Все дело в том, что если не придерживаться этого размера, то велика вероятность, что вода от атмосферных осадков будет переливаться через уложенные лотки.

Вода переливается из желобов по причине неправильно проведенного монтажа водосточной системыИсточник otroofing.com

Итак, с учетом уклона горизонтальной части необходимо установить второй крайний кронштейн. После чего между двумя крепежными устройствами натягивается нить, и с шагом 50-60 см устанавливаются остальные кронштейны. Приблизительно это должно выглядеть так, как показано на фото ниже.

Правильная установка кронштейнов под желобаИсточник krovlyakryshi.ru

Теперь на установленные кронштейны укладывают желоба, которые между собой стыкуют по технологии раструбного соединения. В местах стыков их обязательно обрабатывают силиконовыми герметиками, чтобы повысить герметичность соединений. Некоторые производители рекомендуют дополнительно использовать и другие крепежные изделия: саморезы, клепки, хомуты.

Далее проводят монтаж вертикальных трубных конструкций. Здесь все просто:

  • сначала устанавливают хомуты;
  • к ним крепят трубы, которые между собой соединяются раструбными концами;
  • стыки, как и в случае с желобами, промазывают герметиком.

Важный момент – правильно соединить между собой водоприемную воронку и стояк. Для этого используют два отвода. На фото ниже очень хорошо видно, для чего коленья применяются. Ведь свес кровли отстоит от стен дома на расстоянии до 40 см. Именно этот размер и отгораживает стояки от желобов.

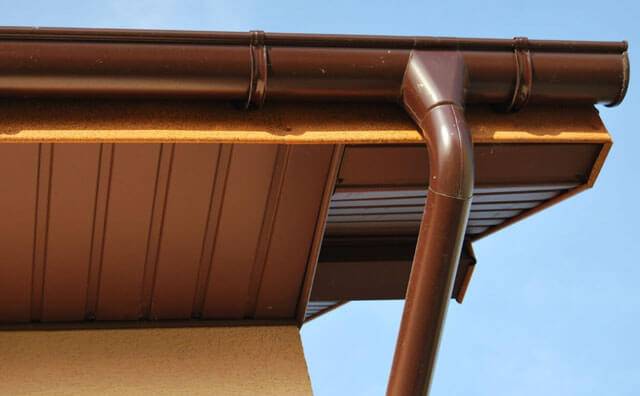

Как соединяется воронка с трубным стояком с помощью отводовИсточник pinterest.com

И последнее:

  • устанавливают отлив в нижнюю часть стояков;
  • укладывают сетчатый фильтр в желоба и воронку.

Видео описание

Чтобы Вы поняли и окончательно разобрались с монтажом водосточной системы крыши, посмотрите видео:

Заключение по теме

Узел водостока на крыше дома – это одна из важнейших систем, которая увеличивает долгосрочность эксплуатации строения. Потому что водосток отводит дождевую и талую воду с кровли. А значит, она не попадет на стены и фундамент. А ведь известно, что вода точит даже камень.

Водосточная труба: особенности конструкции и применения

Водосточные трубы – это важная часть системы. Они нужны для того, чтобы дождевая и талая вода, которая собирается в желоба, легко отводилась от стен и основания дома.

Важно!

Водосточные трубы делаются их разных материалов – ПВХ, меди или оцинкованной стали (она отличается повышенной антикоррозионной защитой и к тому же покрыта полимерным материалом – пластизолом или пуралом).

Эти элементы водосточной системы могут иметь разные размеры, отличаются они и диаметром, и формой сечения. Чаще всего устанавливают круглые, но встречаются и прямоугольные.

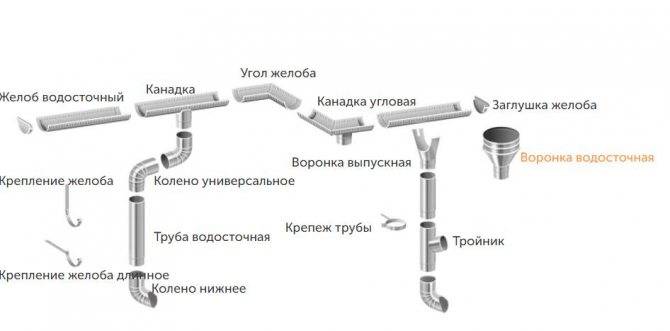

С точки зрения конструкции, любые водосточные трубы, независимо от того, из какого материала они сделаны, состоят из:

  • воронки для приема воды;
  • прямых отрезков, называемых звеньями;
  • колен – соединительных элементов, с помощью которых звенья фиксируются на уровне выступа;
  • отлива – элемента, который отводит дождевую воду.

Важно!

Водосточная система – это не только трубы, но и желоба, другие детали, и все они подбираются с учетом архитектурных особенностей дома, чтобы не испортить впечатление от фасада. Если владелец не уверен в том, что сможет самостоятельно спроектировать такую систему, стоит обратиться в специализированную компанию.

Назначение водосточных труб

В зимний период на скатах крыши образуется наледь, которая во время оттепели может рухнуть вниз и травмировать людей. Дополнительное утепление водостоков с помощью электрического кабеля снижает риск падения сосулек, так как талая вода стекает в канализацию.

Если стены утеплены минеральной ватой или другими энергосберегающими материалами, попадание воды может вызвать их порчу, в результате чего они уже не смогут выполнять свои функции. Возможны повреждения отделочных материалов: разводы, сколы и повреждение цвета краски, какой бы стойкой она ни была. Фасадная плитка может обрушиться из-за попадания воды между швами.

Стоимость водостоков

Дешевле всего обойдется водосточная система, сделанная своими руками из оцинкованной стали или пластиковых труб. Такая работа требует времени и наличия инструментов. Нужно также знать, какой полимер наиболее подходит для изготовления водостока, как он будет функционировать зимой.

Цена пластиковых водосточных труб, комбинированных со сталью, несколько выше. Такие конструкции обычно покупают в готовом виде и быстро устанавливают под кровлю.

Самые дорогие водостоки – медные. Здесь на ценообразование влияет стоимость самого материала и сварочных работ, которые выполняются при температуре плазменной струи около 6000 градусов. Такой метод позволяет получить внешне ровные стыки без перекосов и накипи.

Чем больше материала идет на изготовление всей системы и дополнительных деталей, тем выше общая стоимость готовой конструкции. В цену входят также крепежные материалы – саморезы, шурупы, гвозди.

Источник

Цены и производители

Трубы из оцинкованной стали с полимерным покрытием чаще всего производят те же компании, что занимаются выпуском металлочерепицы – например, Ruukki. Пластиковые водосточные трубы производят компании:

  • Nicoll (гибкость полимера, используемого при производстве, позволяет быстро восстанавливать форму после высоких нагрузок).
  • RainWay (компания использует технологию коэкструзии, повышающую эксплуатационные характеристики труб).
  • Hunter, Bryza и другие.

Важно!

Как правило, компании производят все комплектующие системы. Потому нужно сразу покупать все элементы одной марки для лучшего соединения и привлекательного внешнего вида.

Стоимость зависит от материала, а также от бренда. Например, пластиковая труба Технониколь стоит 300-500 рублей за единицу. А труба Grand Line из того же материала при прочих равных – от 700 рублей за единицу.

Размеры желобов водосточной системы

Основной параметр желоба водостока – его диаметр. Именно этот показатель учитывают, когда рассчитывают водосточную систему крыши. И зависимость здесь такая: чем больше площадь ската кровли, тем больше должен быть диаметр желоба.

В процессе проведения расчета обязательно учитывают и расположение стояка, плюс количество вертикальных труб. Но, как показывает практика, расчет диаметра желоба зависит только от площади ската, с которого вода будет стекать в горизонтальную часть водосточной системы. Вот соотношения этих двух параметров:

  • если площадь ската не превышает 30 м², то для него выбирается желоб диаметром 90-100 мм;
  • площадь 30-50 м², диаметр желоба – 100-120 мм;
  • площадь 50-125 м², диаметр – 120-125 мм;
  • площадь ската более 125 м², диаметр желоба должен варьироваться в диапазоне 150-190 мм.

Не забываем, что водосточная система – это несколько разных элементов, которые имеют свою длину

Поэтому важно правильно рассчитать необходимое количество желобов, труб, соединительных фитингов и крепежных изделий

Расчет водосточной системы

Чтобы точно знать, какое количество труб, желобов и прочих комплектующих понадобится приобрести, следует произвести расчеты водостока, используя для этого планы кровли и фасада. Для подсчета необходимы следующие параметры:

общая высота дома – то есть расстояние от карниза до земли, этот параметр необходим для вычета длины трубы, при этом от общей высоты необходимо вычесть 30 см, именно на таком расстояние от земли должно располагаться сливное колено водоотвода;
длина карнизов отдельно на каждом скате;
площадь каждого ската, особенно это важно, если скаты имеют не одинаковые размеры, так как в этом случае может понадобиться использовать желоба и трубы с большим сечением на одной стороне дома и с меньшими параметрами на другой стороне, для вычисления площади необходимо длину ската умножить на его ширину, если крыша сложной конфигурации, то стоит отдельно посчитать площадь каждой геометрической фигуры на скате.

Это все параметры, которые необходимо вычислить. Каждый из них должен быть указан на плане, чтобы расчеты водосточной системы можно было сделать быстро и максимально точно

Важно помнить, что только при правильном подборе размера и количества желобов, труб, воронок, держателей и прочих элементов, система будет функционировать максимально эффективно

Как устроен наружный водосток

В состав наружного водостока входит несколько элементов, точное число которых зависит от площади кровли:

  • Желоб. Имеет вид подвесного канала, транспортирующего воду в сторону воронки.
  • Водосборная воронка. С помощи этого элемента происходит соединение горизонтального и вертикального участка водосточной системы.
  • Труба. Может иметь разный диаметр. Служит для передачи воды в сборную емкость.
  • Соединители. Вертикальные, горизонтальные и зиговые водоотводы могут оснащаться различными соединительными элементами. Для их фиксации в комплекте системы имеются кронштейны.
  • Обводы. Дают возможность обойти различны ниши, выступы, колонны и т.п.

Расчет водостока: основные требования и правила

В зависимости от типа, размеров и уклона крыши водосточная система может быть нескольких типов :

Расчет наружного водостока выполняют с учетом следующих требований :

  • подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
  • продольный уклон желобов соблюдают на уровне не менее 2%;
  • желоба должны обладать бортами с высотой более 120мм;
  • расстояние между трубами водостока составляет не более 24 метров;
  • диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

Во всех климатических зонах рекомендуют устраивать организованный внутренний водосток с наружным отводом воды. Он состоит из следующих компонентов :

В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

Устройство наружного водостока


Среди большого количества элементов водосточной системы большую роль играют, конечно же, трубы. Они организуют отвод воды, собранной в желоба, выводя ее за пределы кровли. Таким образом, представляя собой важнейший элемент защиты крыши и фундамента от преждевременного разрушения. Основной материал, используемый в производстве – оцинкованная сталь. Относительно небольшой вес оцинковки позволяет проводить монтаж водостока даже на кровле старого дома. А за счет современного полимерного покрытия материал устойчив к коррозии. Преимущество стали – она не подвержена деформации при резкой смене температуры, поэтому заказчик может не опасаться, что при похолодании или потеплении конструкция даст трещину, как это бывает с пластиковыми водостоками. Диаметр сечения и размеры оцинкованных водосточных систем различаются в зависимости от площади и конструктивных особенностей кровли. Этот вопрос рассмотрим подробнее чуть дальше.

Устройство наружного водостока включает в себя несколько составляющих. Это желоба, задача которых – направление водных потоков к воронке; сами трубы и воронки; соединители с системой кронштейнов, а также обводы, использующиеся на кровле сложной архитектуры – с нишами, колоннами или выступами.

В зависимости от формы сечения трубы подразделяются на: круглые или прямоугольные. Наиболее практичными и простыми в обслуживании считаются именно круглые. Прямоугольное сечение ввиду своей оригинальности встречается не так часто.

Разумеется, что одной водосточной трубой организовать водоотвод не удастся, поэтому вместе с ней монтируются:

  • Водоприемная воронка.
  • Крепежные хомуты.
  • Колена (позволяют соединить звенья на выступах).
  • Отводы (организуют отвод воды за пределы сооружения).

Как работает онлайн калькулятор крыши?

В первую очередь определяющим фактором при расчете кровли является ее форма. При заполнении полей онлайн калькулятора вы сможете выбрать нужный вам тип, этот шаг будет самым первым. Вы сможете выполнить расчет односкатной, двускатной, четырехскатной вальмовой, мансардной кровли и т.п.

Также в онлайн расчет стоимости кровли включены и другие параметры, которые влияют на количество материала – необходимость утепления, дополнительные элементы (свесы, водостоки и т.п.)

Наибольшее внимание, конечно, нужно уделить размерам кровли. Для того, чтобы получить как можно более точный расчет, при указании размеров сверьтесь с чертежом

В результате онлайн калькулятор крыши дома выдаст вам все необходимые цифры с учетом выбора типа профиля металлочерепицы и стоимости всех необходимых материалов в компании «Кровля №1». Программа рассчитает общую площадь кровли, стоимость финишного покрытия, доборных элементов, крепежа, а также стоимость дополнительных элементов, если вы укажете это при заполнении формы (утеплитель, гидроизоляция, водосточная система, софиты). Также калькулятор стоимости кровли рассчитает сумму за монтажные работы «под ключ». Итоговая сумма отразит все ваши расходы, как на закупку материала, так и на процесс монтажа.

Расчет водосточной системы кровли

Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.

Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно

Чтобы не встретиться с данной проблемой стоит обратить внимание на:

  • Климатические особенности вашего региона
  • Количество осадков за год
  • Особенности кровельного каркаса
  • Габариты постройки в целом

Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.

Существует небольшой список условий, которые помогут использовать водосток как можно дольше.

  1. Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
  2. Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.

Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.

Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.

Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется

Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок

  • При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
  • В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
  • Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.

Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.

Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.

Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров

Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба

Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
